手动丝杆进给线性滑台锁紧执行机构

　　这套手动驱动的线性进给执行机构，常见于小型工装夹具、实验台架、检测工位以及需要人工微调位移的轻型自动化单元中。它的核心作用是把旋转手轮的输入转化为滑座沿导轨方向的精确直线位移，再通过端部的红色锁紧块把位置固定住，避免加工或装夹过程中出现窜动。从结构布置看，底座采用长条形平板形式，上面加工有安装孔位，既承担两根平行光轴导轨的支撑，也为整机向工作台面或设备机架固定提供螺栓连接边界。滑座跨装在光轴之上，内部与丝杆螺母配合，转动手轮时丝杆推动滑座往复移动，行程方向的限位由底座两端的支撑座约束，整体外形紧凑，适合空间受限但又需要稳定直线导向的场合。

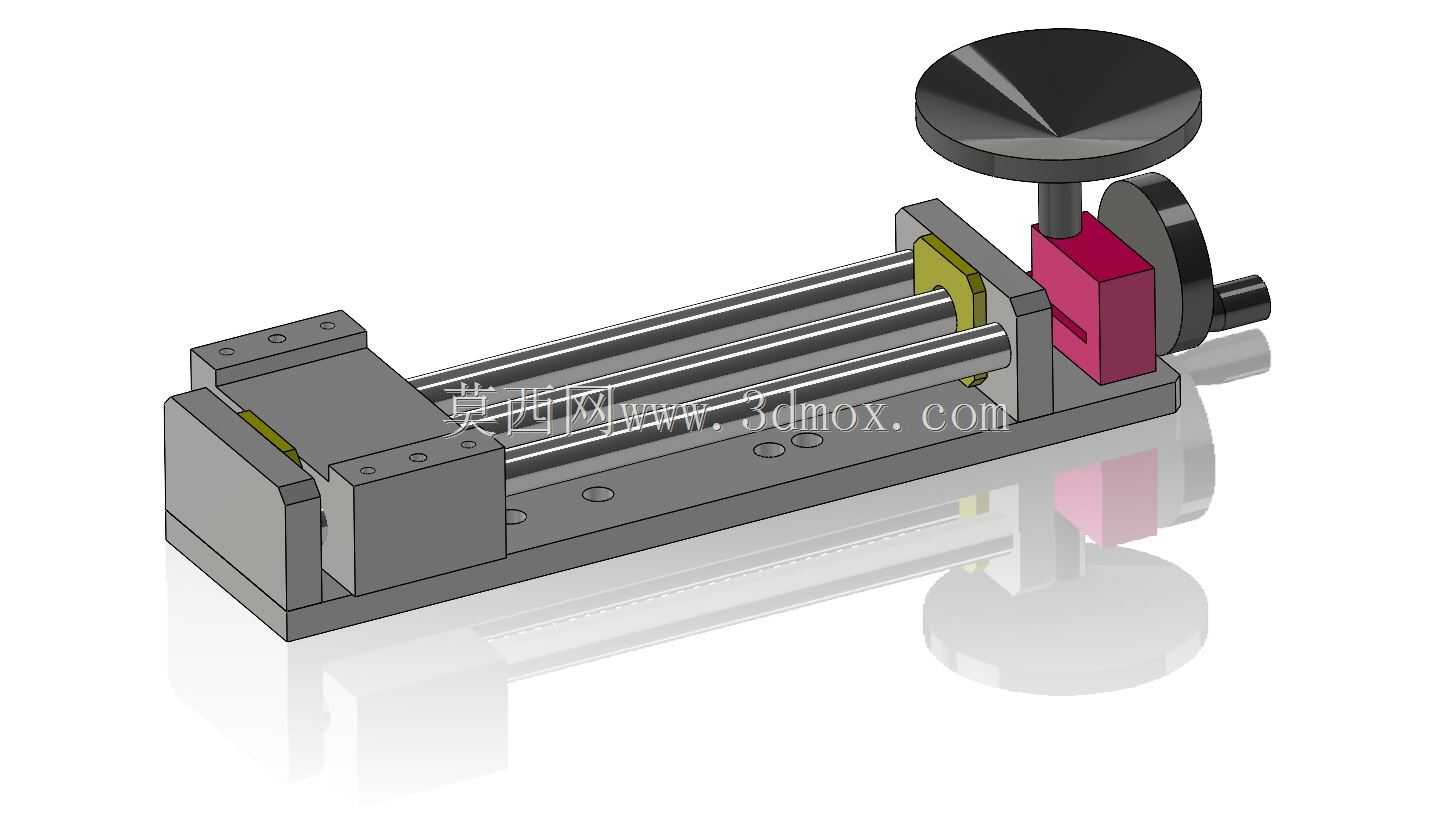

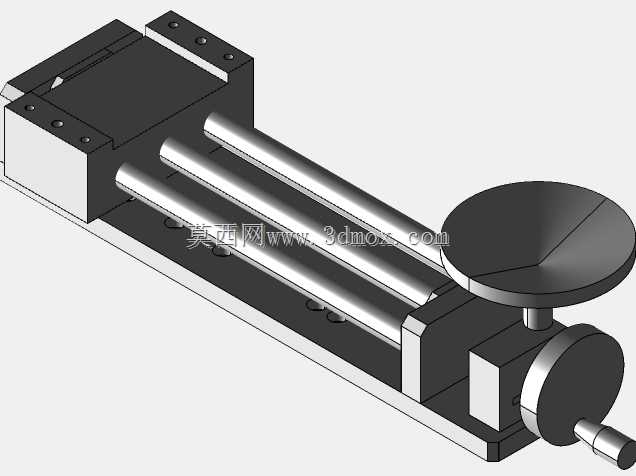

　　建模时优先保证的是运动关系的还原：光轴与滑座之间为滑动导向配合，丝杆沿底座中线布置，手轮端通过支撑座定位，红色锁紧机构位于手轮侧，夹紧后可约束丝杆或滑座的相对位置。这种设计思路在工程上很典型——用成熟的丝杆加光轴组合兼顾导向精度与承载能力，用大手轮提供足够的操作力矩，再单独设置锁紧环节解决手动机构定位后易松动的问题。底座上的沉孔与通孔分布需要结合实际安装面核对，滑座顶面的安装孔则用于挂载夹具、挡块或待调整工件，选型时要确认滑座台面尺寸、导轨跨距以及手轮回转半径，避免与周边护罩、管线发生干涉。

　　从使用场景看，这类机构不追求高速自动进给，而强调人工可控的微调与可靠锁止，常用于焊接工装的对位、检测探头的进给、教学实验平台以及小型专机的辅助调节轴。结构件以金属切削件为主，手轮提供直观的操作反馈，锁紧块用醒目颜色区分，便于操作者快速识别动作部位。三维建模过程中需重点核对丝杆导程与手轮转角对应的位移量、滑座在全行程内与底座及支撑座的间隙、锁紧块夹紧时的接触位置，确保装配后无卡滞、无过约束。整体安装边界以底座底面为基准，水平放置并通过螺栓紧固，导轨轴线方向即为进给方向，周边需预留手轮操作空间与锁紧手柄的扳动角度。
