CA6140车床配套储液供水罐体结构

　　这套立式储液罐体主要服务于普通卧式车床的切削冷却循环场景，在CA6140这类常规机加工设备周边承担切削液暂存、回水沉淀与供水稳压的作用。车间里车削钢件、铸铁件时，冷却泵从罐体抽取皂化液或者乳化液，通过管路送到刀架附近的喷嘴，冲刷刀尖切削区域，带走切削热同时冲落切屑，回流的混有细碎铁屑的液体靠自重回到罐内，大颗粒杂质在罐底环形槽位逐步沉降，避免直接进入泵体造成叶轮磨损。

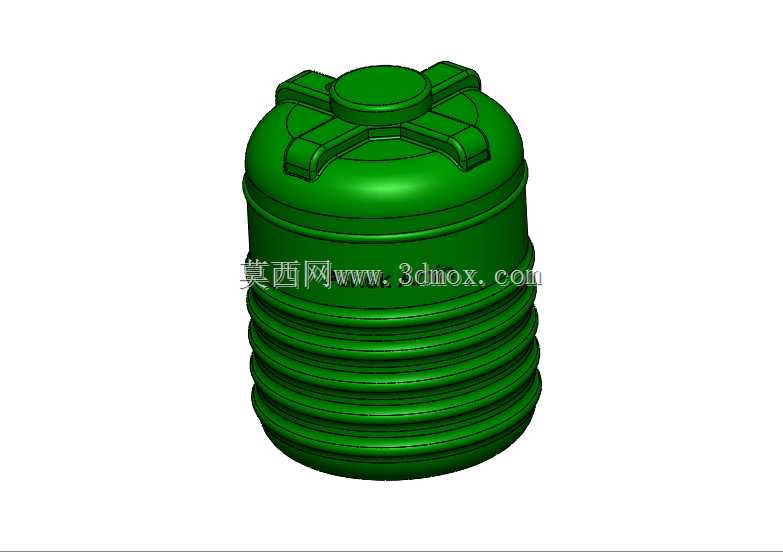

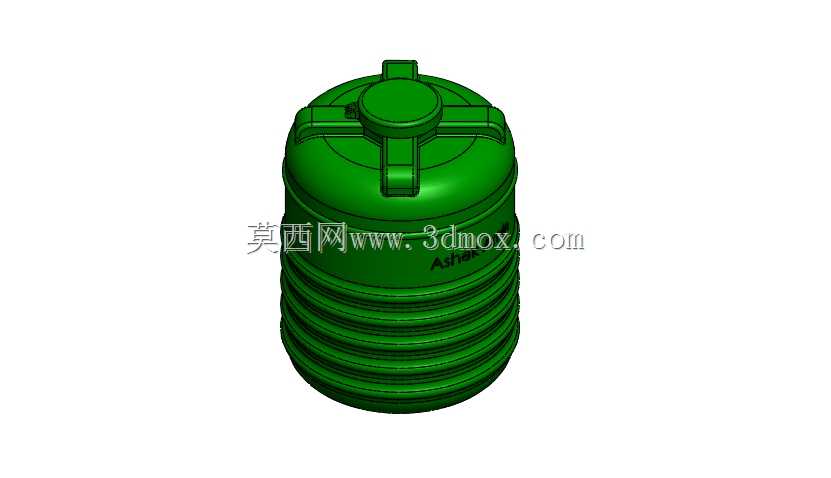

　　建模时先从安装边界倒推整体尺寸：车床侧后方留给辅件的安装空间通常宽度不超过四百毫米，罐体做成圆柱形态能在相同占地下获得更大容积，底部多道环形加强筋不是装饰结构，滚塑或者吹塑成型的塑料罐体壁厚偏薄，环形凸起可以大幅提升桶身抗外压能力，装满液体后侧壁不会出现鼓胀变形，搬运时箍紧位置也能借筋位防滑。顶部的加注口做了加高凸缘，日常补充切削液时不容易洒到罐外，口部的密封台阶适配旋盖，停机时段可以盖住，避免车间里的铁屑、灰尘落入液箱，也减少乳化液挥发飘散。

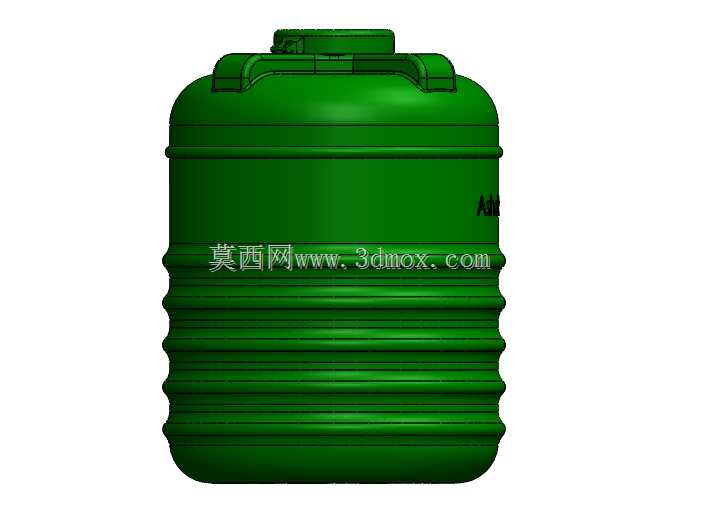

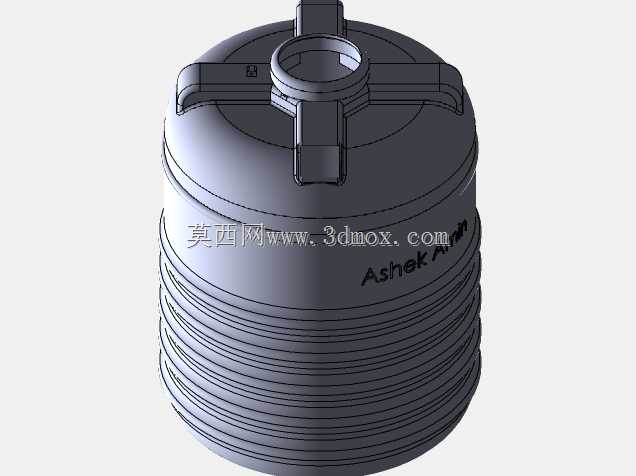

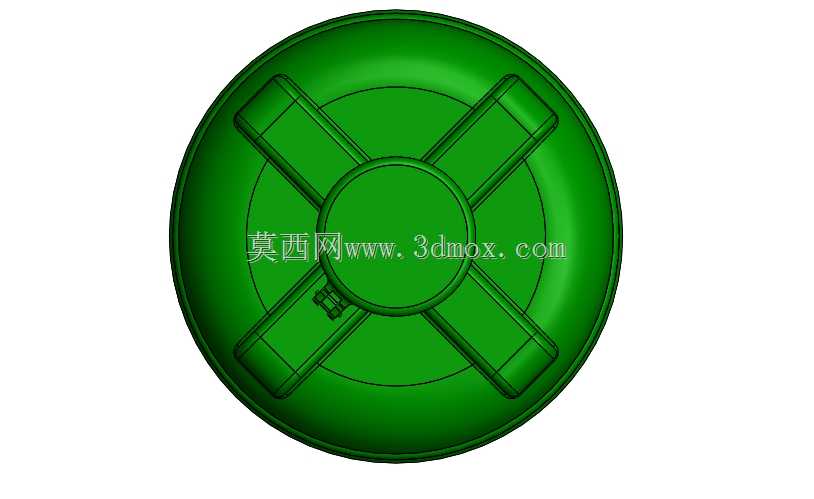

　　顶部两侧的提手结构和桶身一体成型，设备转产或者清理罐底淤积切屑时，两名操作人员可以直接抬移罐体，不需要额外焊接吊耳。罐体下部的环向褶皱除了加强刚性，也能在液位快速变化时缓冲液面晃动，车床启停、冷却泵骤然启闭的瞬间，液浪不会直接顶冲加注口。接口布局上，出水接口预留于罐体下部偏低位置，保证泵吸口始终处于液面以下，避免吸入空气造成冷却泵气蚀；回水接口布置在顶部侧方，回流液体沿桶壁流下，减少直接冲入液面产生的泡沫，乳化液起泡会大幅降低冷却泵的抽水效率。

　　结构设计阶段特意把罐体底部做成微向内凹的形态，放置在车间地面或者设备配套支架上时，环形底边接触地面，避开桶底中心的沉降区，长期满载放置也不会出现底部塌陷。整体外形没有突兀的外伸尖角，在机床周边狭窄的操作通道里布置时，不会剐蹭操作人员的工作服，清理擦拭外表面附着的油污也更顺畅。这类储液结构不需要承受高压，核心设计取舍集中在抗形变、防渗漏、便于日常清渣三个维度，建模过程中所有壁厚过渡位置都做了圆角处理，避免塑料成型时在转角位置出现应力集中，长期受冷却液浸泡也不容易开裂渗漏。
