龙门式大型数控板材雕刻切割设备

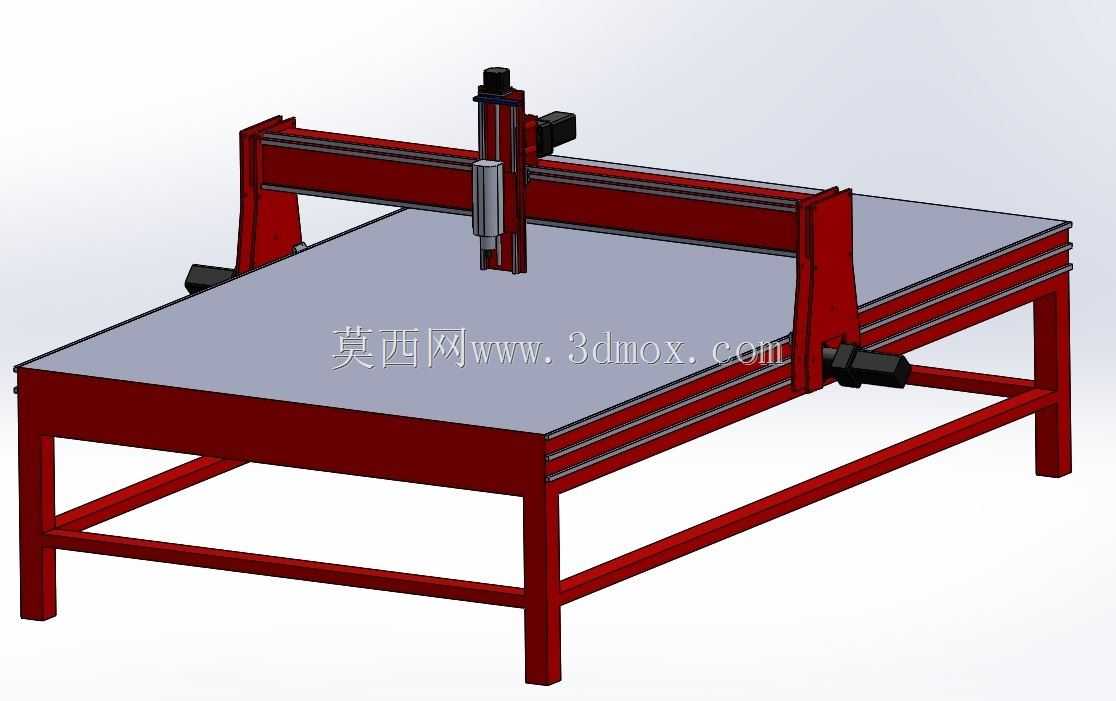

　　这套龙门走刀式数控加工设备主要面向大幅面板材的铣削、开槽、轮廓切割与浅雕刻作业，常见于广告标识制作、木工家具开料、非金属板材修形、工艺件镂铣以及薄铝板、塑料板、复合板的小批量加工场景。整机采用台式焊接机架加龙门移动横梁的布局，工作台面占据设备主体区域，四周由型钢支腿和横撑构成稳定底架，能够在长行程进给时控制台面挠度与整机晃动。

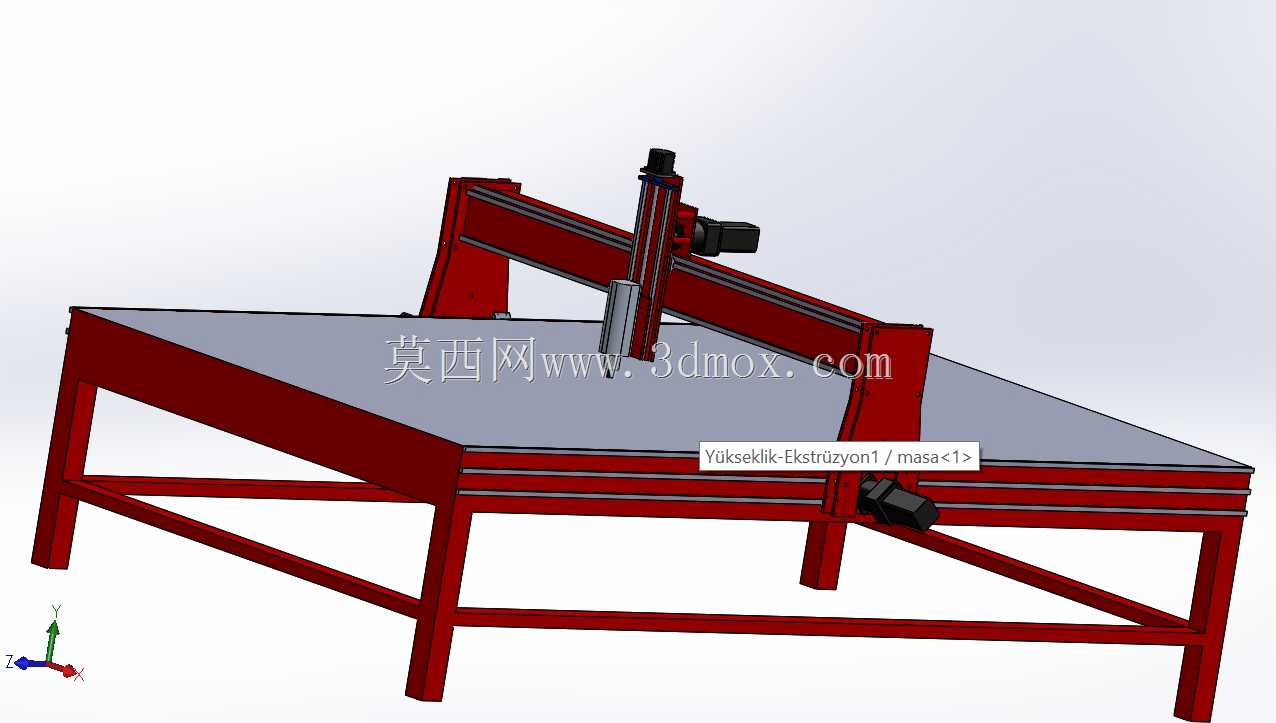

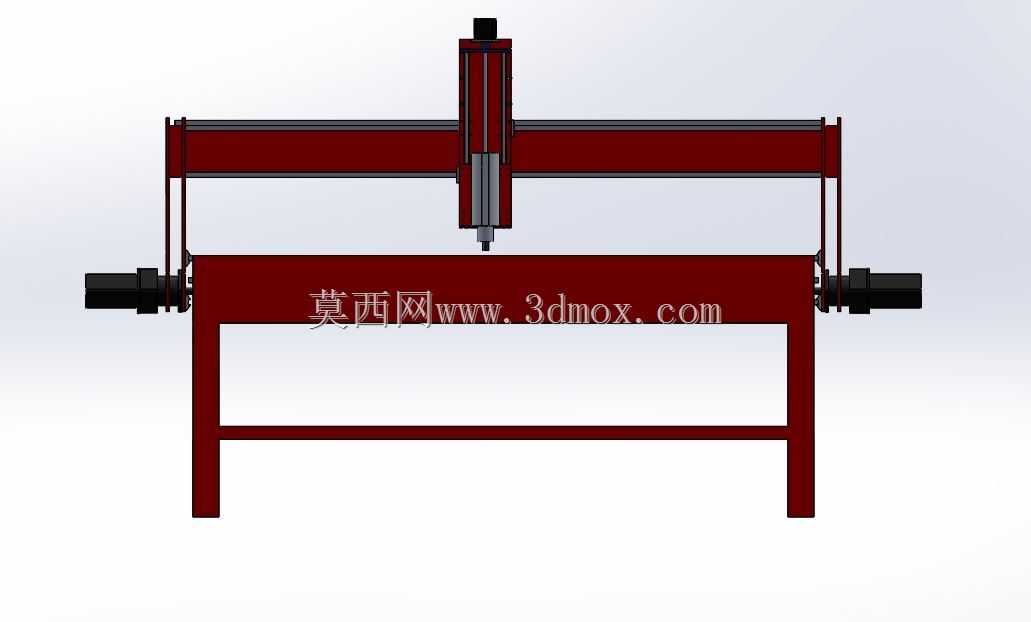

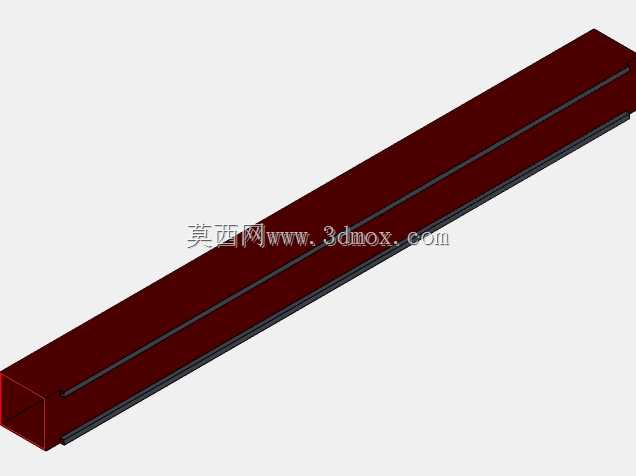

　　从结构思路看，设备将X向传动布置在工作台两侧的纵向梁上，Y向传动集成在横跨台面的移动横梁中，Z向滑枕则承担主轴的上下进给。三根运动轴相互正交，刀具中心点沿规划路径完成平面加工。龙门两侧同步驱动的方式有利于减小横梁偏载，长尺寸工件装夹后不需要反复移位，操作人员可在台面上分区铺料、对位和固定。红色机架部分强调刚性轮廓，立柱与横梁连接处保留足够支承高度，既给主轴组件留出升降空间，也避免加工厚料时出现运动干涉。

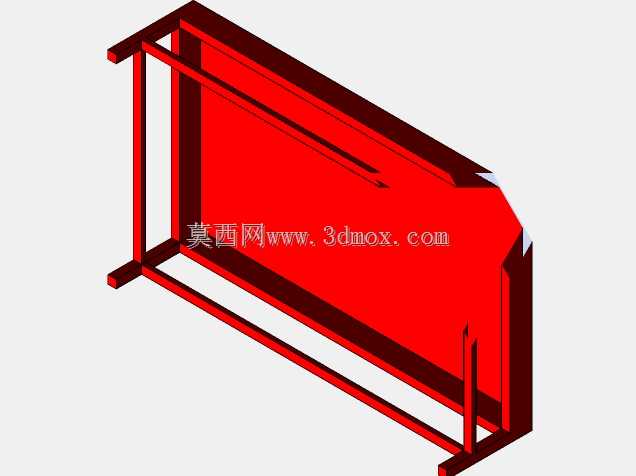

　　台面作为主要安装边界，需要在落位前预留前后操作距离和侧面维护空间。底架支腿按矩形分布，适合在平整车间地面上通过地脚螺栓或可调垫铁固定；若用于连续切削，应校核地面承载并调整水平，防止长梁因基础不平产生扭曲。横梁行程决定可加工幅面，Z轴净空决定板材厚度与夹具高度，选型时不能只看占地轮廓，还要结合主轴端面到工作台面的最大距离、刀夹长度以及压料方式综合判断。

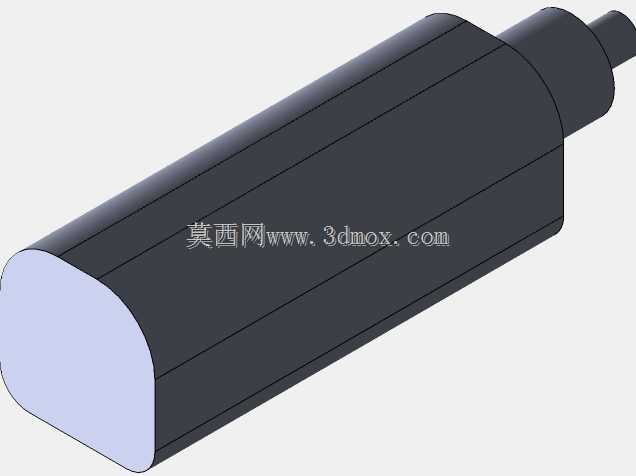

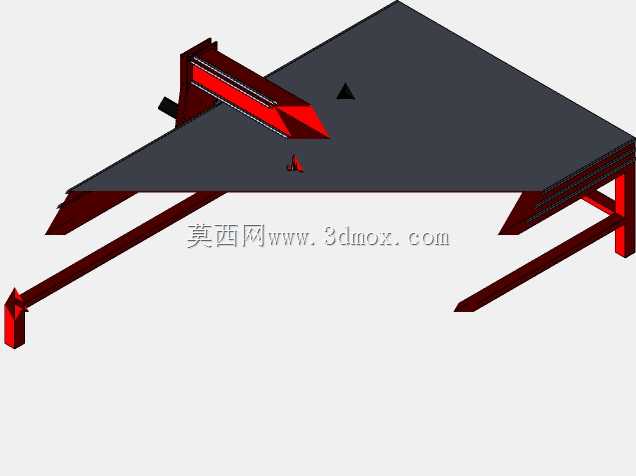

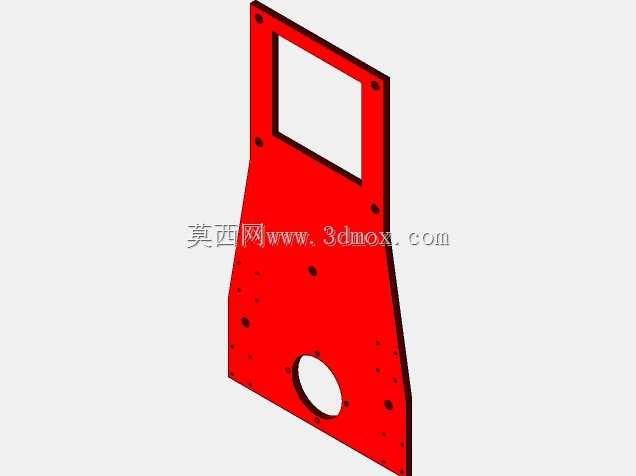

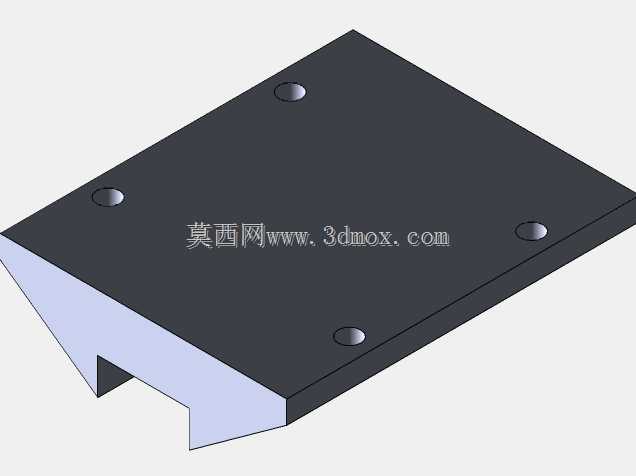

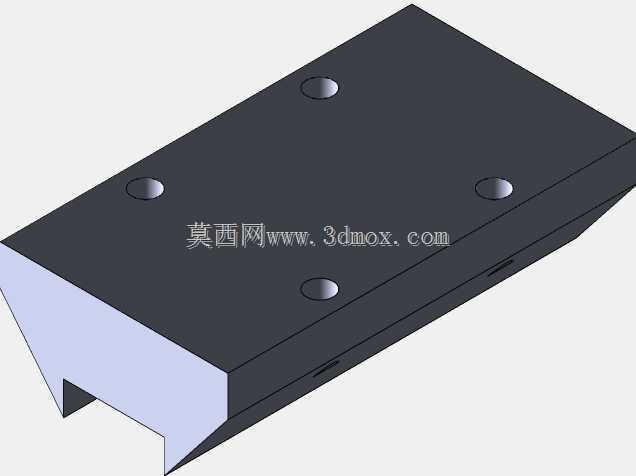

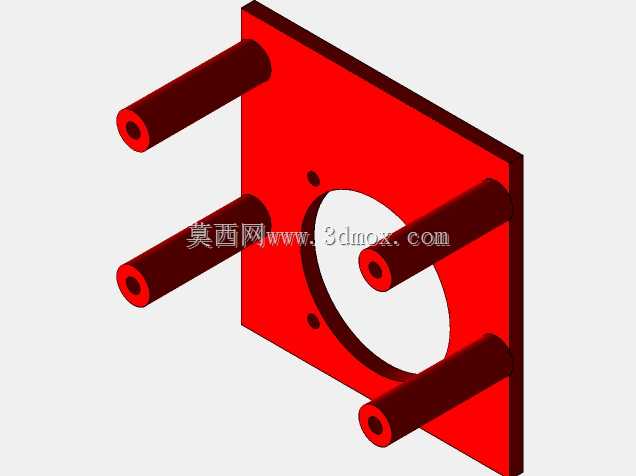

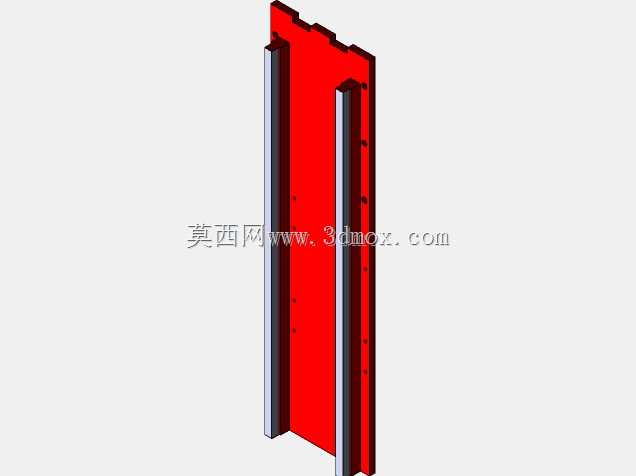

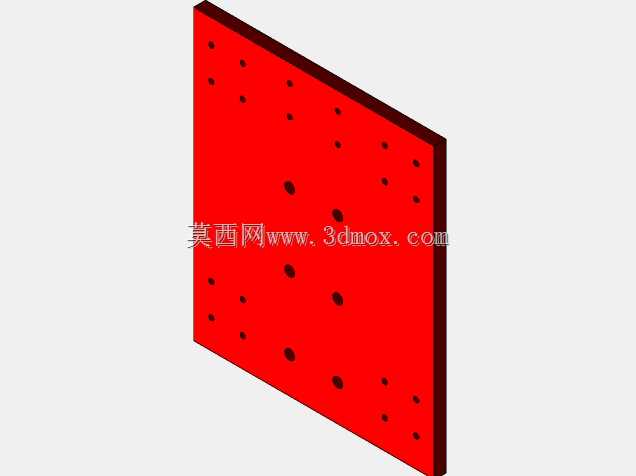

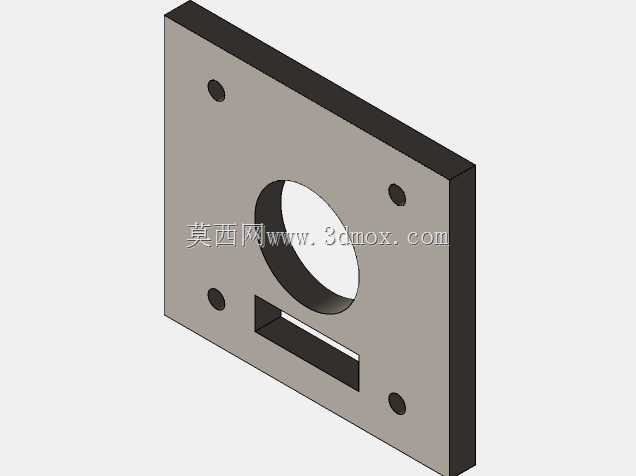

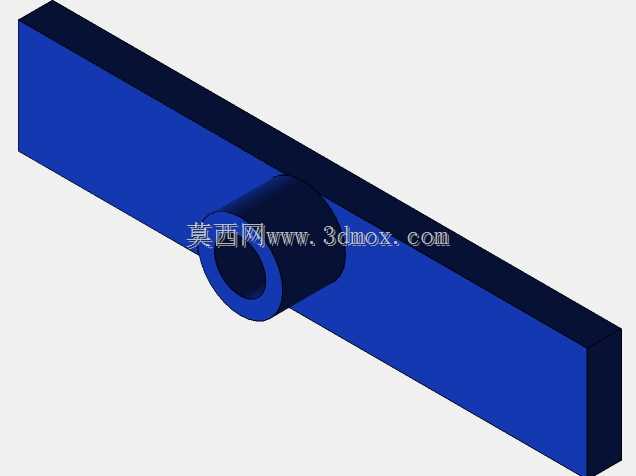

　　主轴部件安装在Z向滑座上，配合导向件和传动件实现稳定进刀。模型中机架、横梁、滑枕、电机安装座、台面支承和侧边驱动位置均有明确表达，便于结构设计者检查运动包络、支撑跨距、装配顺序和检修开口。实际应用中，台面可搭配真空吸附、压板或型材夹具；加工木屑、塑料屑较多时，还需在横梁和导轨附近考虑防尘罩与吸尘接口。

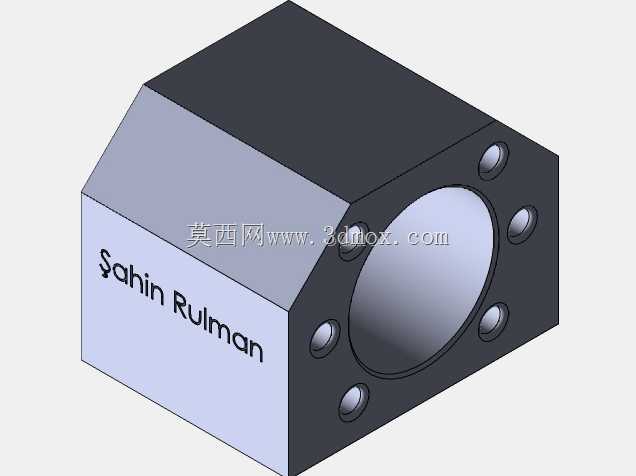

　　该设备的价值在于把大幅面二维数控加工转化为直观的机械结构：底架负责承载，龙门负责跨距，滑座负责刀具定位，工作台负责工件基准。围绕这些模块，可以进一步校核横梁挠度、导轨安装面、丝杠或齿条传动布置、主轴冷却走线以及拖链弯曲半径，从而为非标雕刻切割机的改造、选型和详细设计提供清晰参考。
