小型手动冲孔工装夹具结构设计

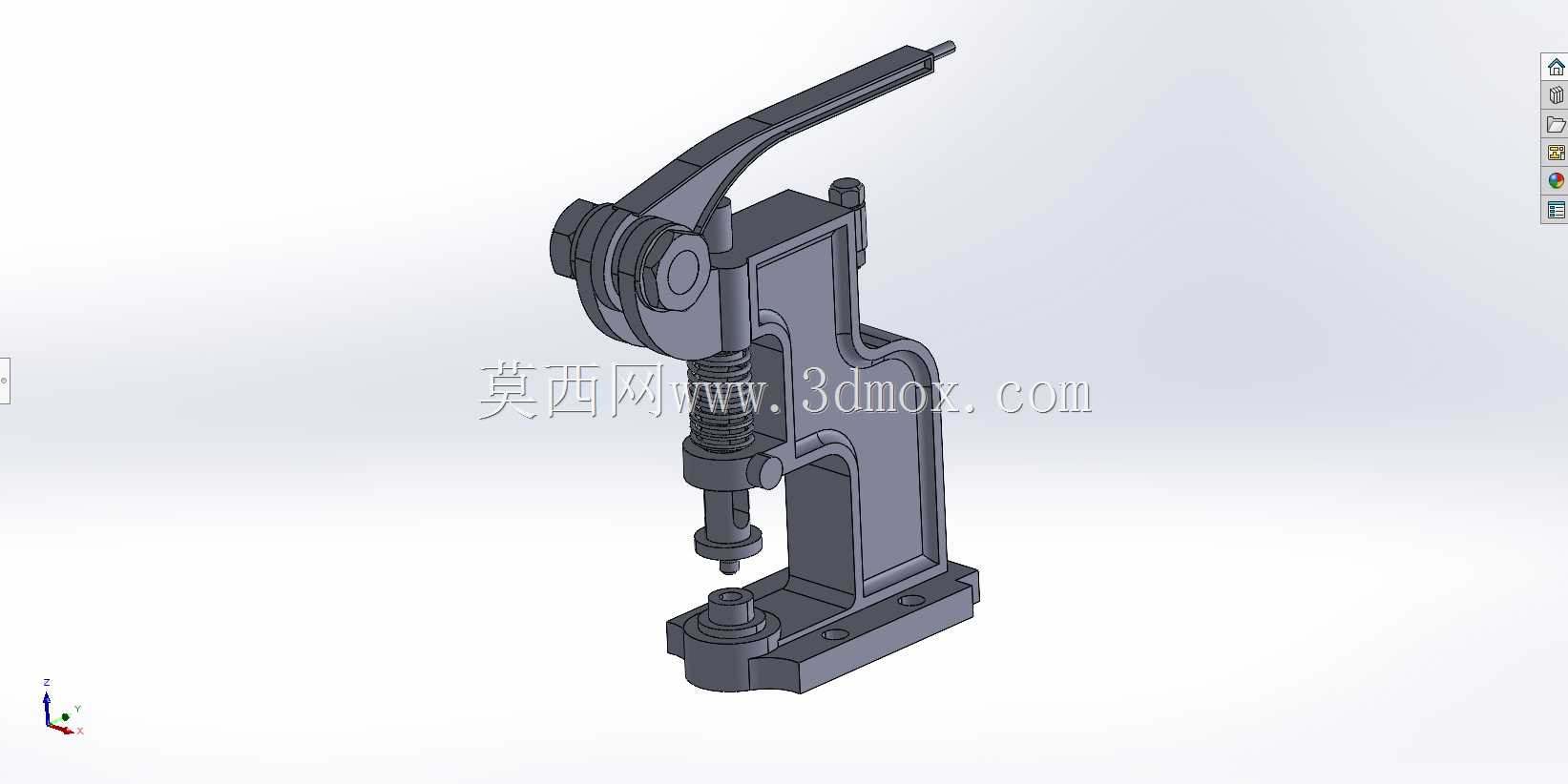

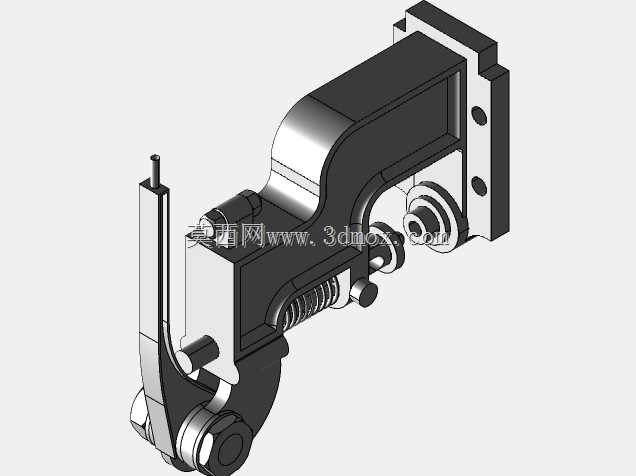

　　这套小型冲孔执行机构面向小批量钣金加工、维修工位、教学实训以及零散型材开孔场景，整体采用悬臂式C型开口布局，作业时工件可从侧向直接送入喉口，不需要长行程送料，也不必为大尺寸板材预留贯穿空间，特别适合工位面积有限、加工批次零散的现场使用。机架主体为厚板拼焊后加工的刚性弯臂，受力侧沿冲裁反力方向布置加高立板，后端安装面预留多个沉孔与销孔，可直接固定在工作台、支架或专用机座上；安装时需保证冲头轴线与凹模孔同轴，贴合面先做定位销预定位，再锁紧连接螺栓，避免长期受冲击后出现错位。

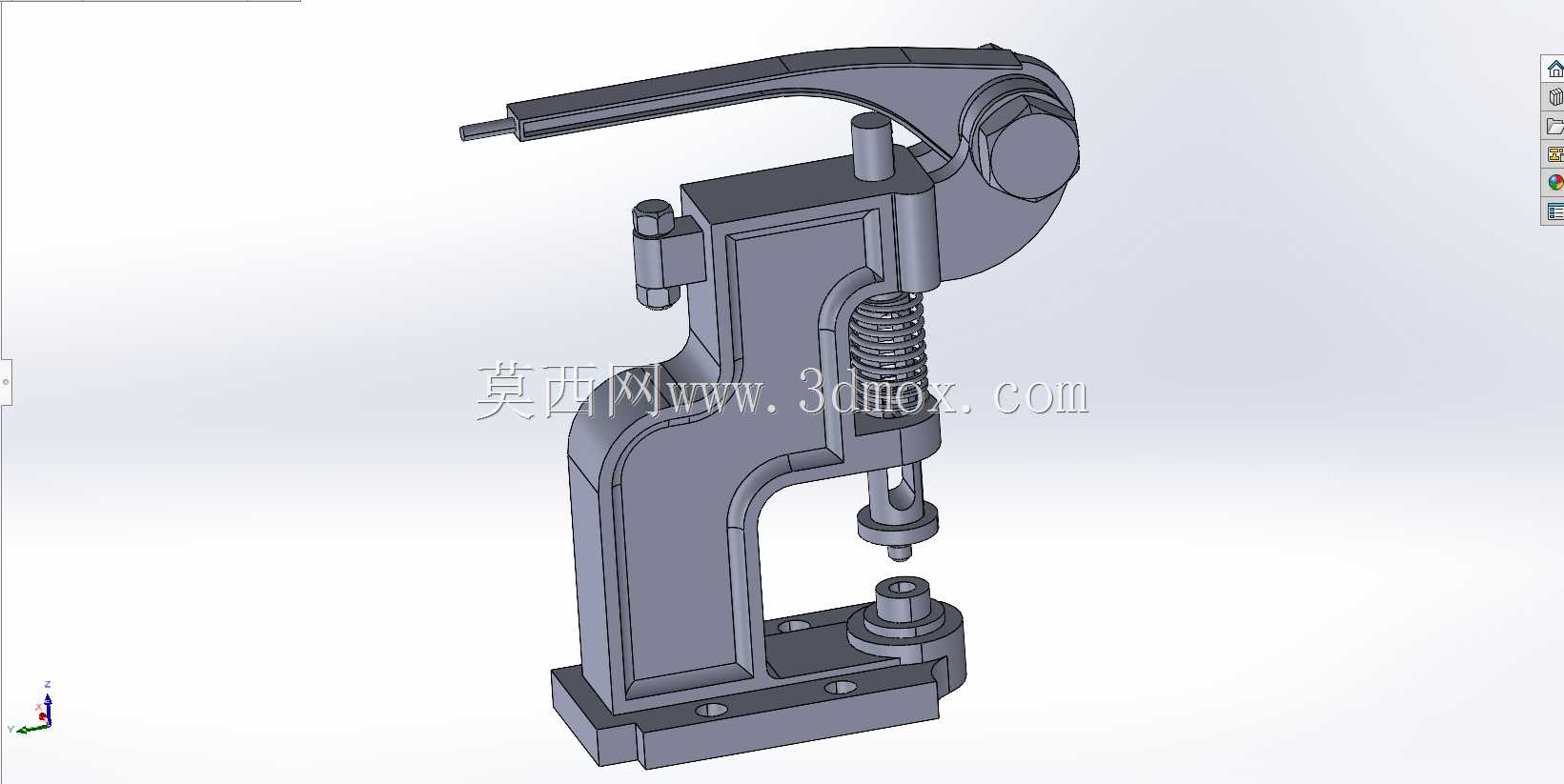

　　机构动力传递采用手动杠杆配合弹簧复位的形式，长操作臂通过铰接点放大输入力，操作人员在手柄端施加常规握力即可带动冲头完成薄板冲裁；冲头滑套在导向孔内做直线往复运动，导向段保留足够配合长度，可抑制偏载带来的侧向弯矩。冲头与凹模采用分体可换结构，磨损后只需更换刃口件，不必拆卸整个机架；凹模座嵌入C型臂下端定位槽，通过紧固件压紧，更换不同孔径时可快速拆装。复位弹簧布置在滑套外侧，冲裁完成后自动将冲头抬回上止点，减少人工回位动作，连续小件作业时节奏更顺畅。

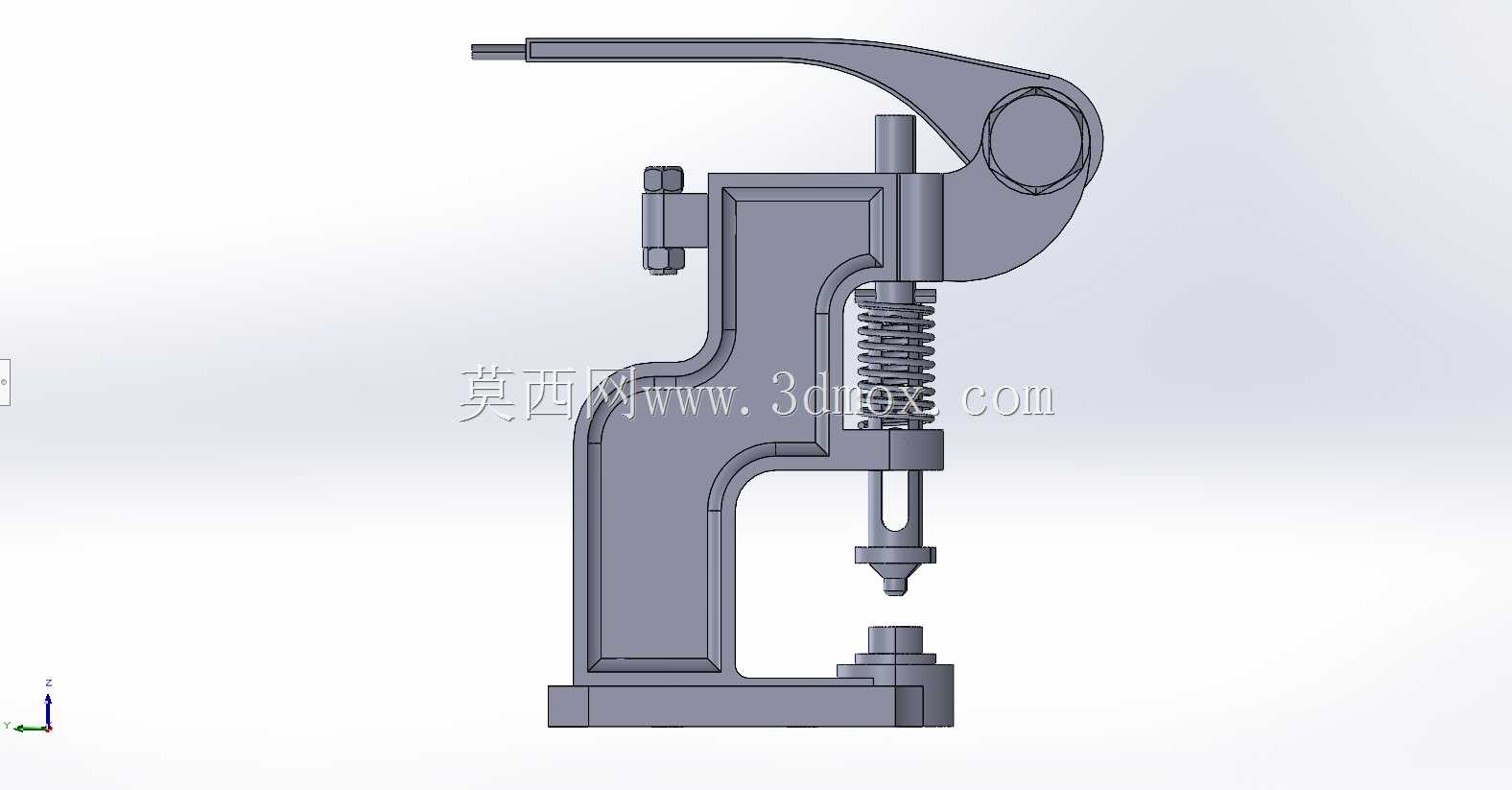

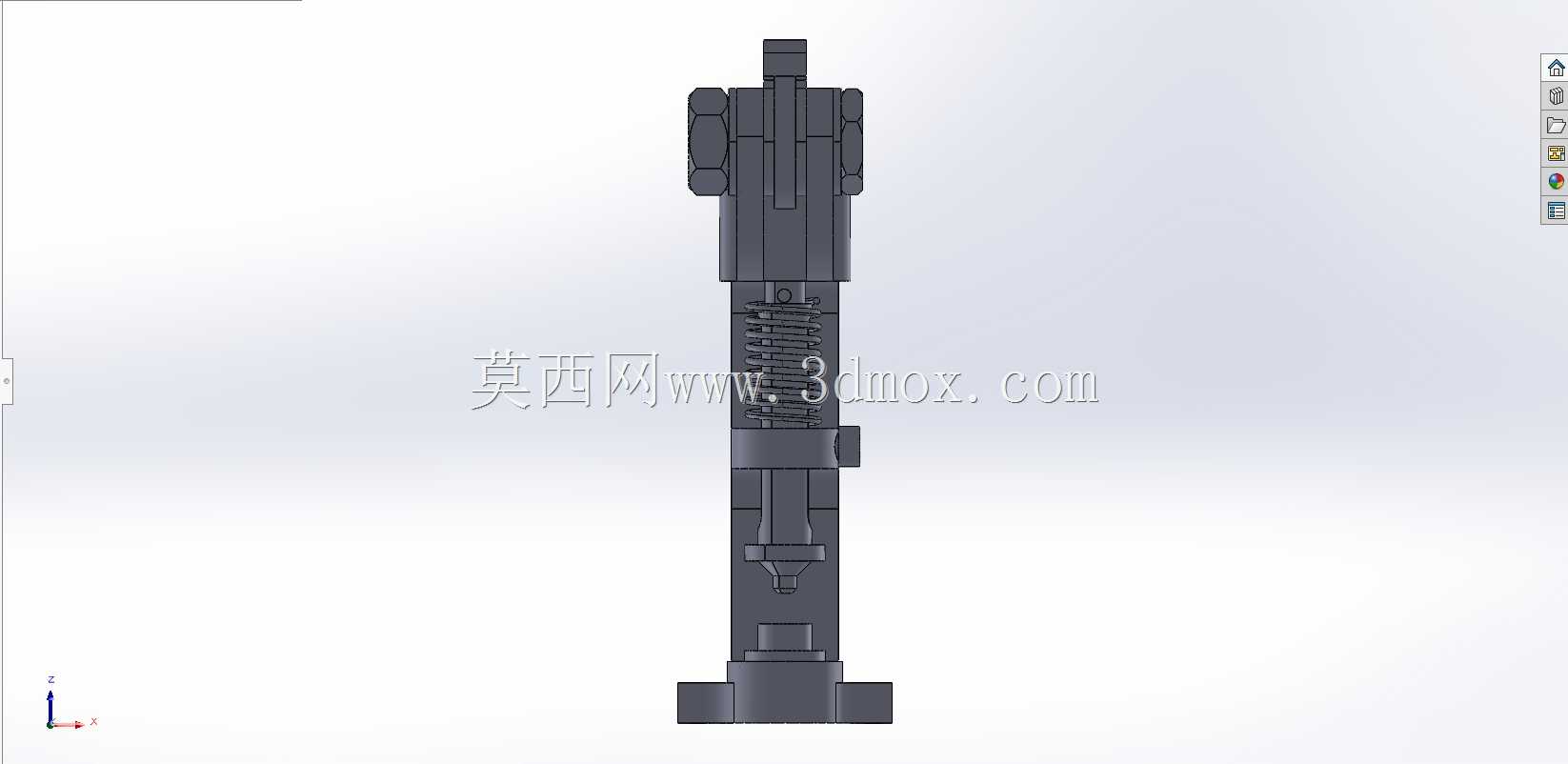

　　从外形边界看，设备主体沿竖直方向形成高而窄的悬臂轮廓，侧向突出的手柄在操作侧需要预留摆动空间，后方安装背板则贴近固定基面；三维建模时需重点核对喉口深度、开口高度与冲头行程之间的关系，确保目标工件边缘能够到达冲孔中心，同时冲头下行极限不会碰撞凹模座。铰接轴、滚轮、衬套等转动部位按同轴关系装配，弹簧两端设置定位柱，防止压缩过程中弹出或偏磨。

　　实际选型中，这类结构不适合厚板连续冲压，更适用于薄钢板、铝板、小型型材支架的低频开孔；设计时应把冲裁力、杠杆比、手柄长度和机架刚度联动校核，若喉口开口过大，机架在峰值载荷下会产生张开变形，导致冲头与凹模间隙不均，出现毛刺增大或卡刃。建模过程中可将机架、冲头组件、杠杆手柄、复位弹簧和凹模座拆分表达，既便于工程图出件，也能直观呈现手动冲孔工装的装配逻辑与运动干涉关系。
