台式机CPU风冷散热器结构造型设计

项目分类:通用机械零部件 发布时间:2023-10-07 ID:712812
  • 台式机CPU风冷散热器结构造型设计
  • 台式机CPU风冷散热器结构造型设计
  • 台式机CPU风冷散热器结构造型设计

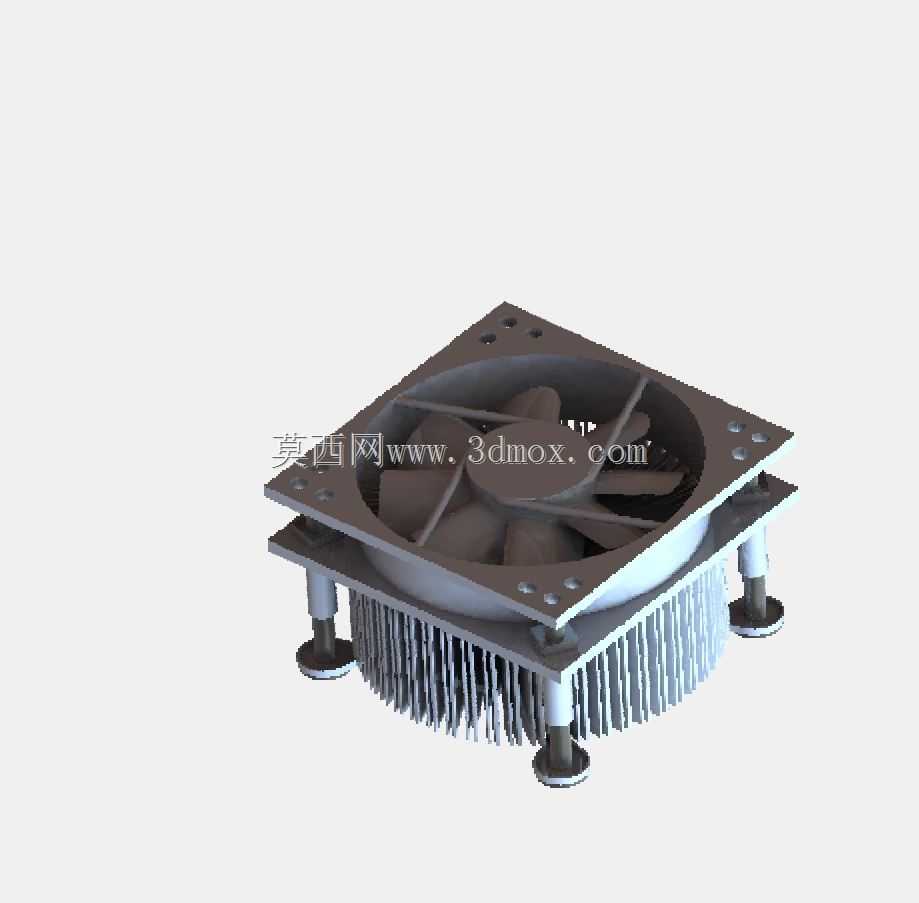

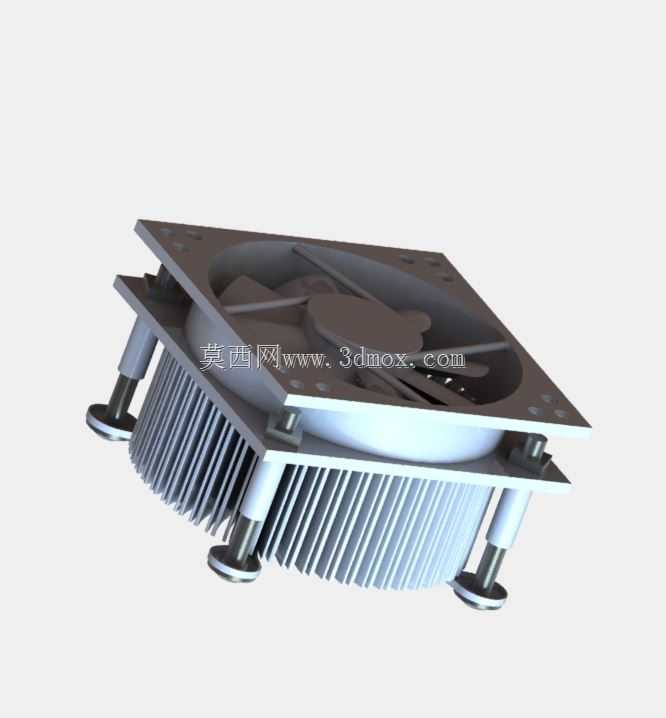

  这套散热模组的结构搭建,首先要锚定台式主板CPU插槽周边的安装边界:底部方形安装底板预留对应孔位,匹配标准CPU插槽周边的主板固定孔间距,底板上方居中布置圆形导热接触基座,基座直接贴合CPU顶盖,将芯片工作产生的废热快速传导至上方密集排布的环形铝制散热鳍片组。鳍片采用径向放射状排布,从中心基座向外围延展,每一片鳍片之间保留均匀的通风间隙,既最大化了与空气的接触换热面积,也能让气流顺着鳍片缝隙顺畅流通,避免风阻过大导致散热效率衰减。

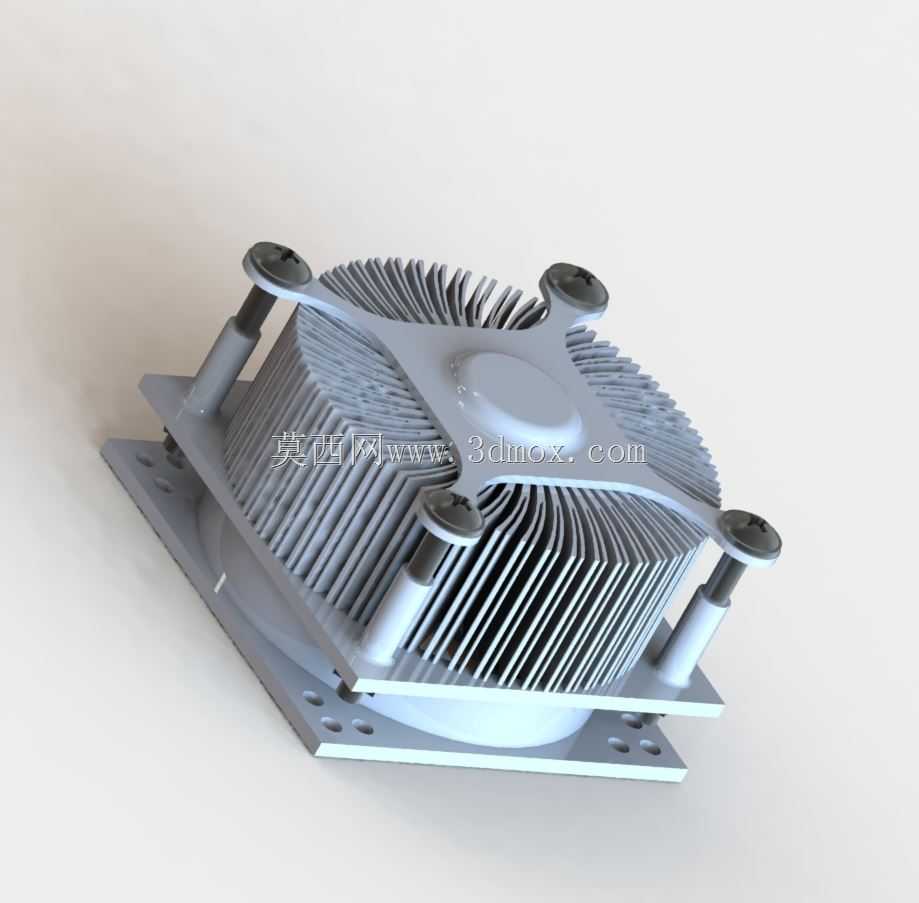

  鳍片组上方设置十字形固定压架,压架四个端点分别对应四根贯穿模组的安装螺柱,螺柱底部带缓冲减震结构,装配时螺柱穿过主板预留孔位,通过底部卡扣或者螺母锁紧,既能把整个散热模组均匀压紧在CPU顶盖上,保证导热接触面完全贴合不留空隙,也能避免锁紧压力过大压损CPU芯片或者主板PCB板,同时螺柱上的减震胶垫还能吸收风扇运转产生的微小振动,降低共振传递到机箱产生的噪音。

  实际选型应用中,这类风冷散热器多用于普通台式办公主机、入门级游戏台式机的CPU散热场景,不需要复杂的水冷管路布局,安装维护门槛低,不存在漏液风险,长期运行可靠性更高。设计过程中需要重点核对几个尺寸边界:首先是模组整体总高度,要匹配机箱CPU散热位的限高要求,避免侧板无法闭合;其次是底部安装底板的外轮廓尺寸,不能干涉主板上CPU插槽周边的电容、内存插槽、供电散热片等周边元件;再者四根安装螺柱的位置度公差要严格控制,保证装配时能顺利穿过主板孔位,不会出现孔位错位强行锁紧导致主板变形的问题。

  结构细节上,放射状鳍片的根部和中心导热基座采用一体衔接或者紧密压合的工艺,保证热传导路径的热阻尽可能低,鳍片厚度和片间间隙经过匹配,在控制整体重量的前提下兼顾换热面积和风道通透性;十字压架采用刚性足够的薄金属板材冲压成型,表面做平整处理,受力时不会出现中部拱起的变形,保证四个角的锁紧力均匀传递到整个模组,让导热基座和CPU顶盖的接触压力分布均衡,不会出现一侧贴合紧密、一侧留有缝隙的情况。整套结构没有多余的复杂零件,拆解装配逻辑清晰,既满足小空间机箱内的散热安装需求,也能在长期高低温循环工作环境下保持结构稳定,不会因为热胀冷缩出现松动、移位的问题。
