小口径探空模型火箭配套结构零件

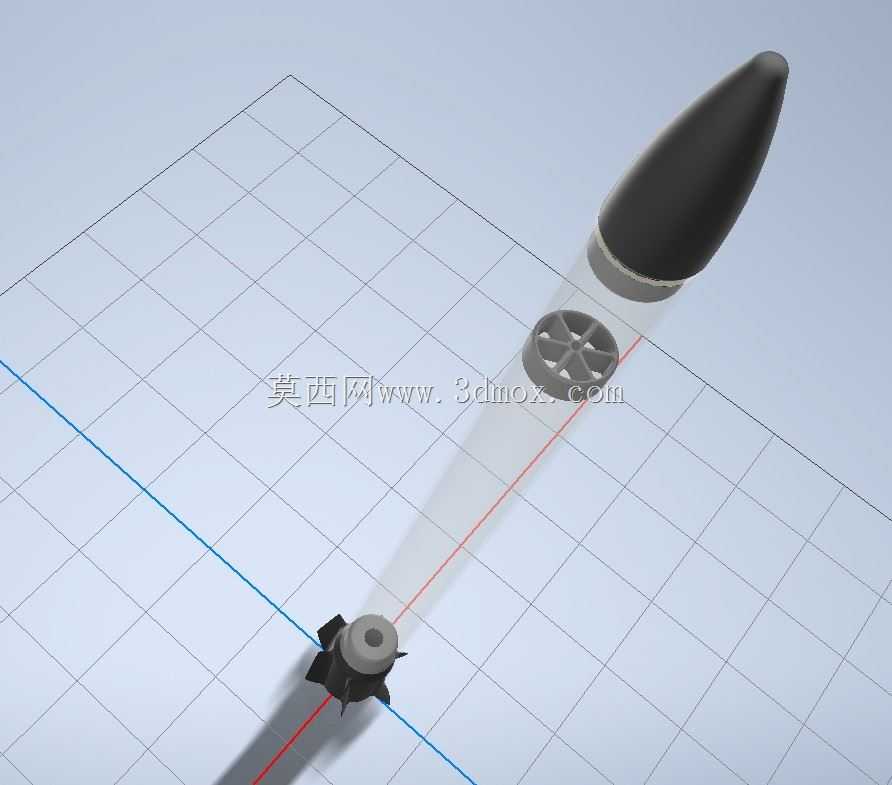

　　这套结构件围绕小口径模型探空火箭的完整使用流程展开，所有零件的尺寸边界都以适配2.25英寸内径、壁厚0.125英寸的纸质发射筒作为核心约束，从前期筒内装填、发射阶段动力传递到高空开伞回收全流程覆盖，没有冗余的装饰结构，每一处造型都服务于实际发射需求。

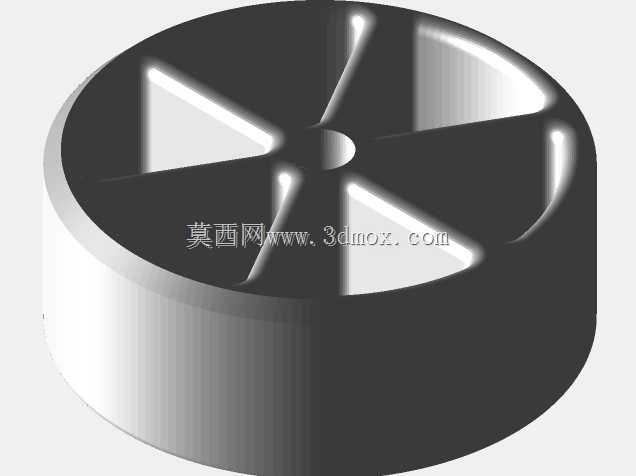

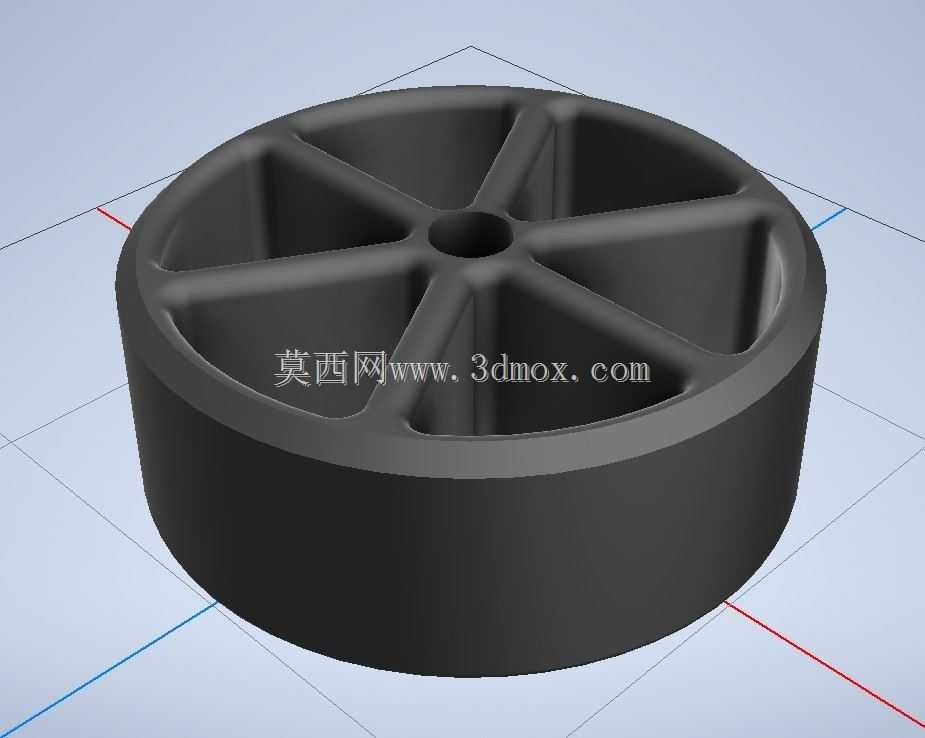

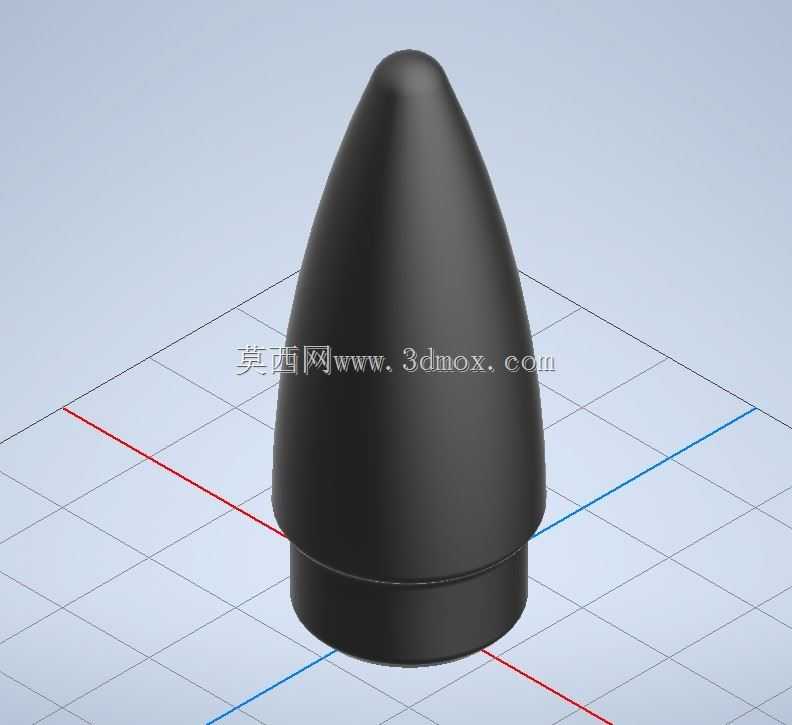

　　头锥采用流线型旋成面造型，曲面母线从尖端平缓过渡到底部对接法兰，最大外径与纸筒内径保持小间隙配合，既可以在装填时顺畅推入筒内，又能在发射出筒后最大限度降低跨亚音速段的空气压差阻力，头锥底部预留的环形台阶直接卡在纸筒端面，避免运输、装填过程中锥头向内窜动损伤内部伞绳。箭体内部的隔框零件采用轮辐式镂空结构，外圈轮廓与纸筒内壁贴合，辐条之间的镂空区域用来穿设伞绳、布置点火引线，中心的通孔预留发动机喷管穿出的定位空间，隔框的厚度经过受力校核，既可以承受发射阶段的轴向过载，又不会额外增加箭体无效重量，镂空结构同时给降落伞折叠装填留出了足够的容腔，36英寸直径的降落伞折叠后可以顺畅容纳在隔框上方的舱段内，不会出现伞衣挤压无法正常弹出的问题。

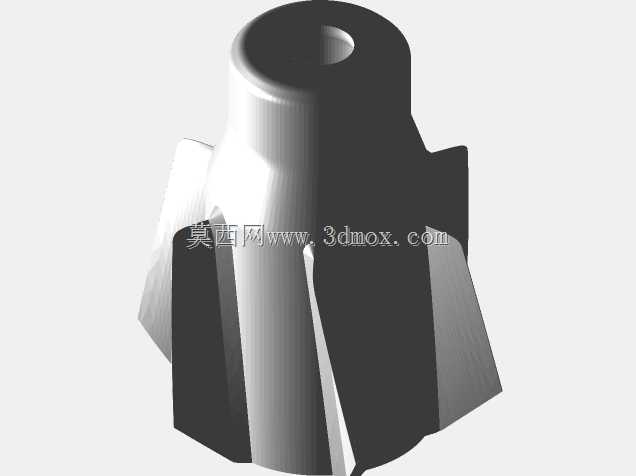

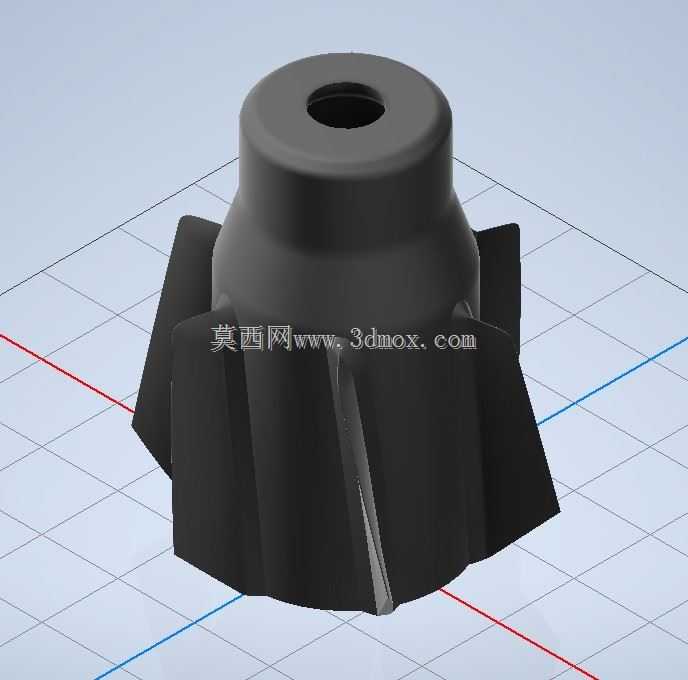

　　尾部的发动机定位座是整套零件的受力核心，中心孔位完全匹配Estes F15-4型号模型火箭发动机的外径，周向均匀布置的弹性卡扣卡在发动机壳体的限位环上，发动机装入后不会在发射推力作用下向前窜动，也不会在开伞瞬间被反向弹出；定位座外圈伸出的数个翼片安装槽，用来粘接固定尾翼，翼片的后掠角度经过气动配平计算，保证火箭发射出筒后箭体姿态稳定，不会出现滚转失控、头部分偏的问题。

　　这类零件的实际应用场景集中在青少年航天科普实践、校园模型火箭赛事、业余探空试验几个方向，加工方式完全适配桌面级FDM3D打印，不需要额外支撑结构，打印完成后只需要去除少量毛刺就可以直接和纸质箭筒、标准模型发动机、降落伞组装，整套装配不需要复杂的工装，普通爱好者按照定位台阶拼接就可以完成整箭搭建。设计过程中所有配合尺寸都预留了打印材料的收缩余量，不同PLA耗材打印后都可以顺利装入纸筒，相邻零件的对接面采用平面贴合，不需要胶水以外的额外紧固件，回收后如果部分零件出现着陆冲击损伤，可以单独重新打印对应零件替换，不需要整箭报废。零件的所有外轮廓都没有超出纸筒外径的突出结构，整箭装填后可以完全顺畅推入发射筒，不会出现筒内卡滞，出筒后尾翼自动提供气动稳定力矩，头锥在到达顶点后在伞舱气压推动下与箭体分离，带出降落伞完成平稳回收，整套结构兼顾了发射可靠性、制作低成本和重复使用的实用性。
