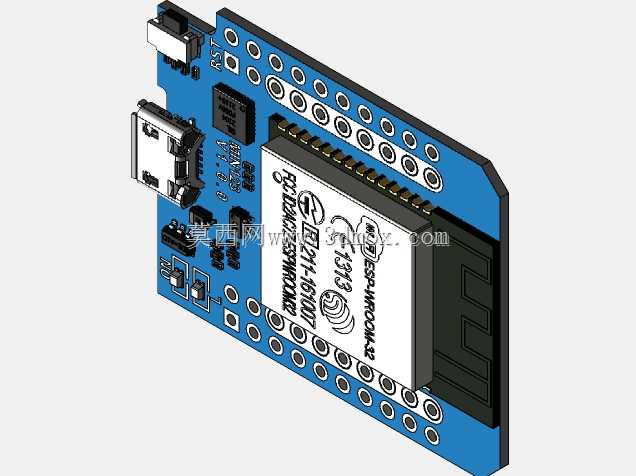

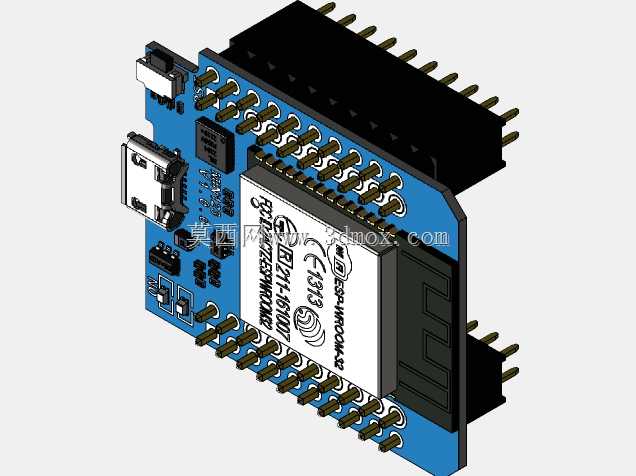

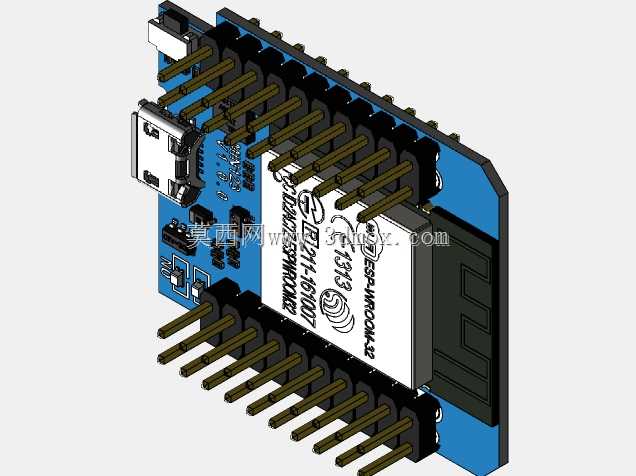

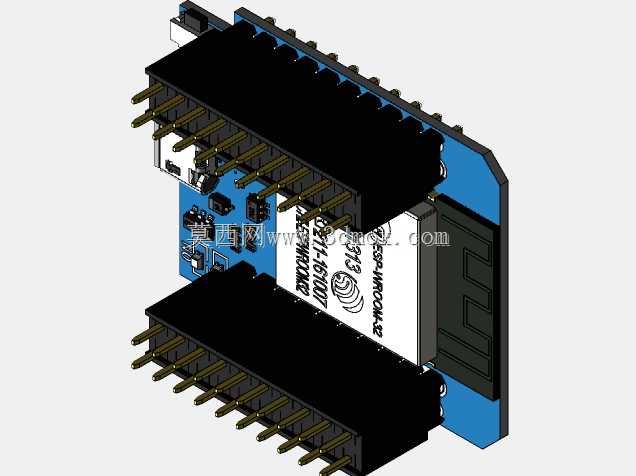

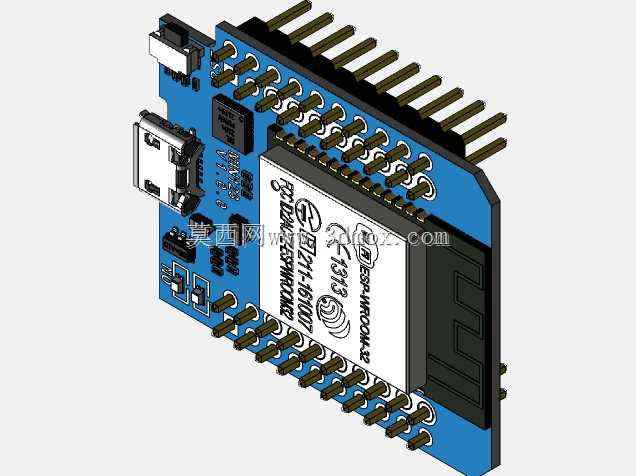

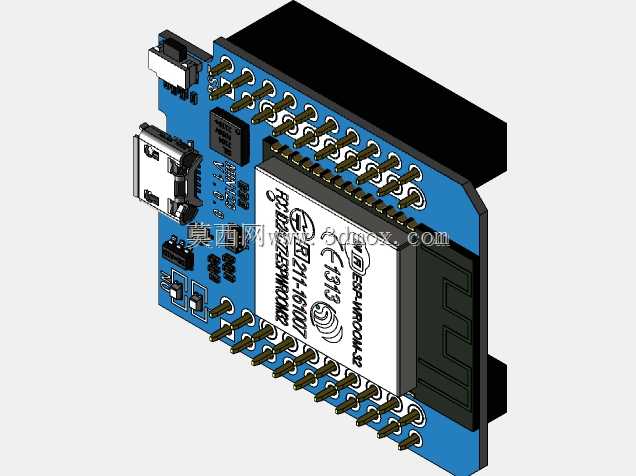

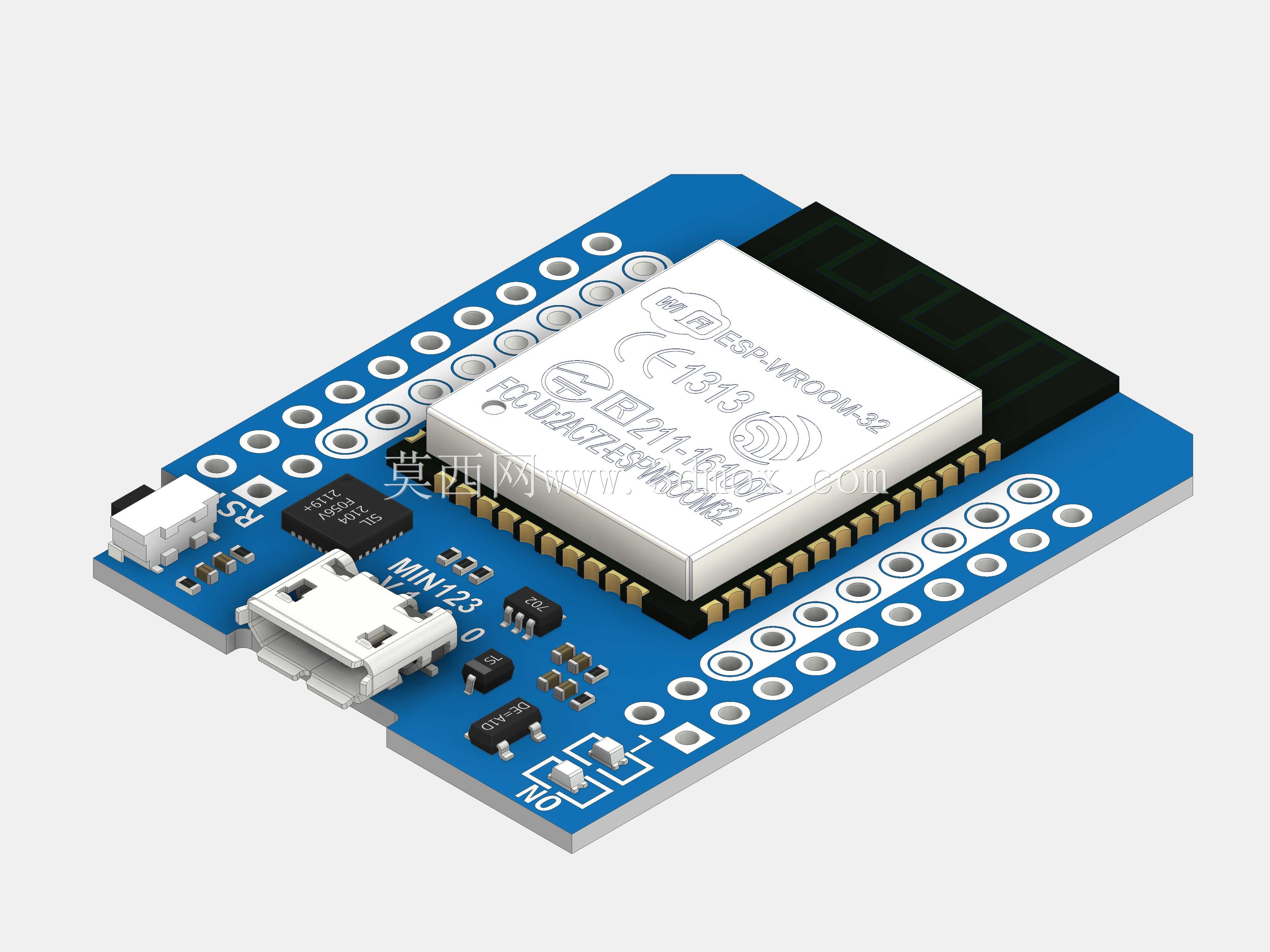

这块Wemos ESP32 D1迷你开发板的三维结构,围绕小型嵌入式控制节点的实际装配需求展开,板体采用紧凑矩形PCB布局,蓝色阻焊层上清晰排布主控模组、Micro USB接口、复位与用户按键、贴片阻容元件以及两侧双排排针焊盘,板边预留的安装与接线边界经过压缩,适合塞进空间受限的物联网终端、小型实验装置或定制控制盒内部。建模时先以PCB基板为基准定位所有元件高度,ESP-WROOM-32模组作为板上最高器件,其金属屏蔽罩与底部焊盘的配合关系直接决定上层外壳的避让空间;Micro USB座子突出板边,外壳开孔需对齐接口舌片位置,排针则沿板长方向两侧分布,针脚间距遵循标准杜邦连接规格,既可以直接插在面包板上做原型验证,也能通过排针焊接到自定义载板,形成稳定的电气与机械连接。

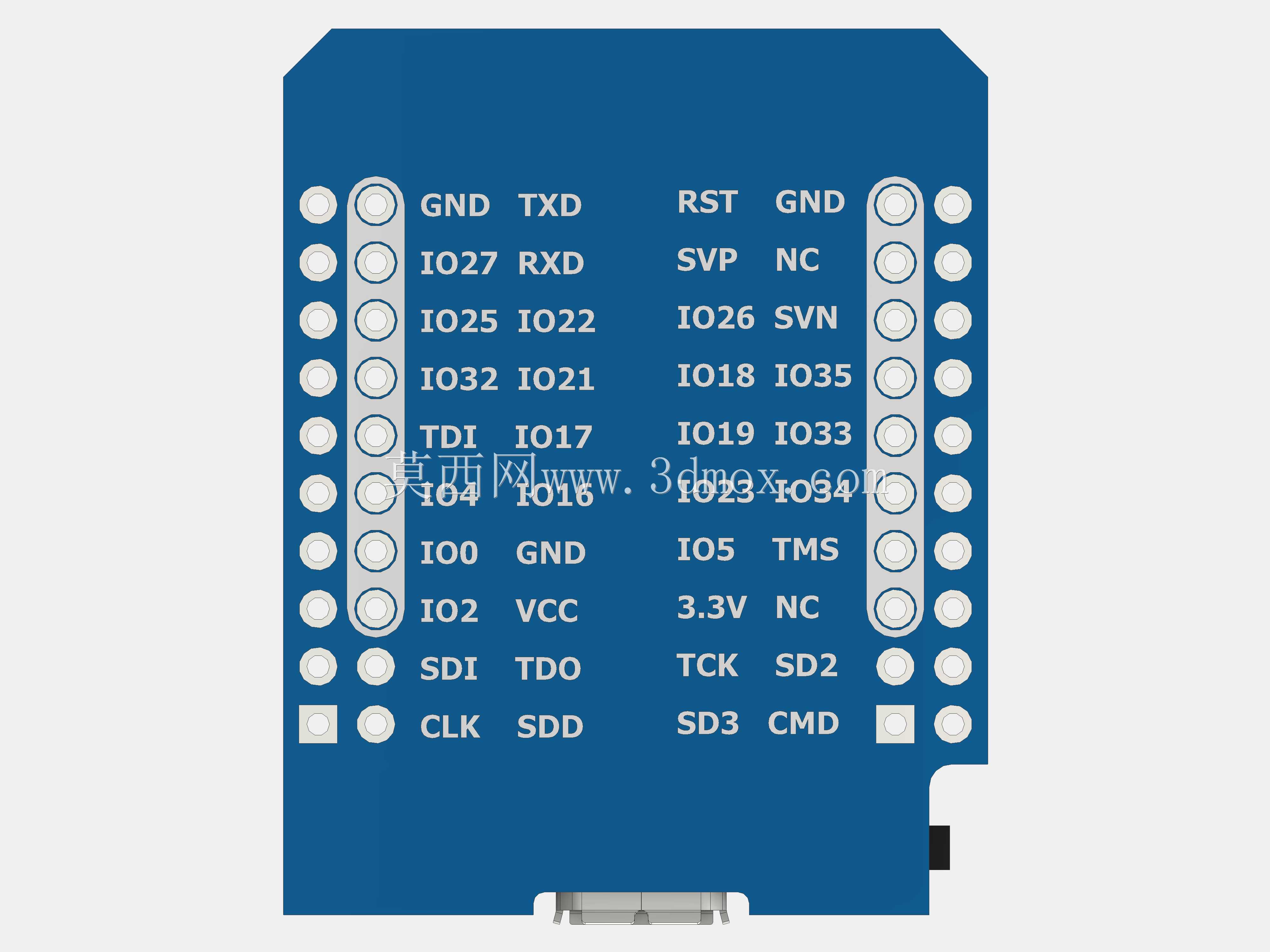

从应用场景看,这类迷你开发板常被用作WiFi联网控制核心,承担传感器数据采集、灯光驱动、小型设备无线通信等任务,因此结构设计上把高频走线相关的模组放在板体中央,外围接口沿边缘布置,减少外接线束对板内元件的干涉。板上丝印标注了引脚序号与功能标识,三维还原时保留这些字符有助于在整机布线阶段快速核对接线方向,避免装配时反插。按键与LED的位置贴近板角,手指或探针触达方便,复位操作不需要拆除外围接线。
安装边界方面,板体四角与排针外侧的余量决定了固定方式:可以利用排针本身支撑在载板上,也能在外壳内设置限位槽贴合PCB边缘;由于板厚较薄,建模时需区分基板、铜箔走线、阻焊层和丝印的层次,元件引脚与焊盘的重叠关系要准确,干涉检查时重点关注USB座、屏蔽罩和排针这三处高出板面的部件。整机外壳内壁与最高模组之间保留均匀间隙,既防止短路,也给无线信号留出空间。对于做设备结构设计的人来说,把这类现成控制板完整建入装配体,能提前验证外壳开孔、支撑柱位置和线束走向,减少打样后才发现接口对不上、外壳压到元件的返工。
