CA6140车床法兰盘式扫描壳体结构

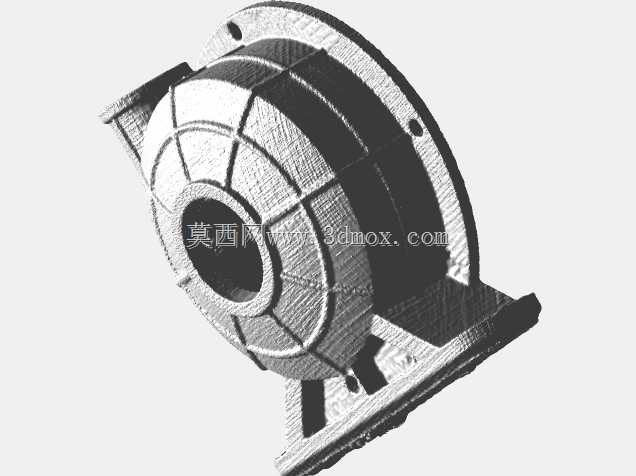

　　该结构属于CA6140普通车床相关的盘座类壳体件，整体呈现典型的回转法兰与底部支承一体化形态，适合用于机床端部传动、防护罩连接、轴承端盖定位或辅助支承部位的逆向建模与结构校核。模型外形以圆形法兰面为主体，前端保留较大的中心通孔，孔周形成多级环形凸台，既能够为轴类零件穿过提供避让空间，也可作为端盖、密封件或轴承外圈的定位基准。法兰外缘均匀布置安装孔，孔位沿圆周方向分布，装配时可通过螺栓将壳体固定到机床箱体或支架端面，保证连接载荷沿周向分散，降低局部应力集中。

　　从实际使用场景看，这类盘座件常处在车床主轴箱、进给传动箱或端部防护机构附近，工作中需要承受轴系传递过来的轻微振动、螺栓预紧力以及壳体自身支承载荷。底部伸出的支脚结构并非单纯装饰，而是为了在非水平安装环境下提供额外支承面，使圆形主体能够稳定落在床身或连接板上。支脚与圆盘主体之间采用加厚过渡区域，避免法兰受侧向力时在根部形成突变截面；侧面的肋状起伏增强了壳体刚性，对于铸造或扫描复原件而言，这类表面筋位还能反映原始毛坯的成形特征。

　　建模时应优先控制三条边界：一是法兰外圆与中心孔的同轴度，中心孔是轴系或端盖配合的关键区域，若轴线偏移，会直接影响装配后的旋转间隙；二是端面安装孔的节圆直径和孔间夹角，孔位误差会造成螺栓无法顺利穿入，甚至迫使法兰面产生强迫装配；三是底部支脚的安装平面高度，支承面与法兰轴线之间的平行或高度关系需要结合相邻床身面确认，否则壳体装车后可能出现倾斜。

　　结构设计思路上，圆盘主体承担主要定位功能，环形台阶用于限制配合件轴向位置，外缘螺栓孔提供夹紧力，底部支座承担姿态稳定作用。壁厚在孔口、法兰边缘和支脚连接处应保持合理过渡，不宜在扫描曲面直接生成尖锐棱边。对于后续加工，毛坯面可保留扫描得到的粗糙外形，而中心孔、法兰端面、螺栓孔和支脚底面应作为机加工基准面处理。装配校核时还要检查中心孔周围是否与旋转轴、皮带轮、护罩或锁紧螺母发生干涉，尤其是法兰后侧凹腔需要留出足够的拆装空间，方便扳手进入并完成紧固件操作。
