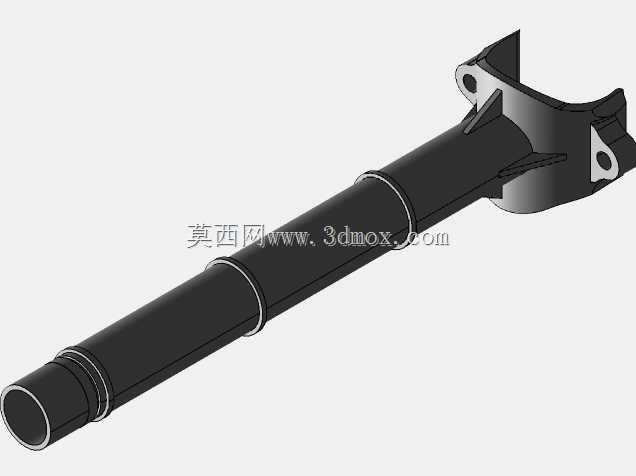

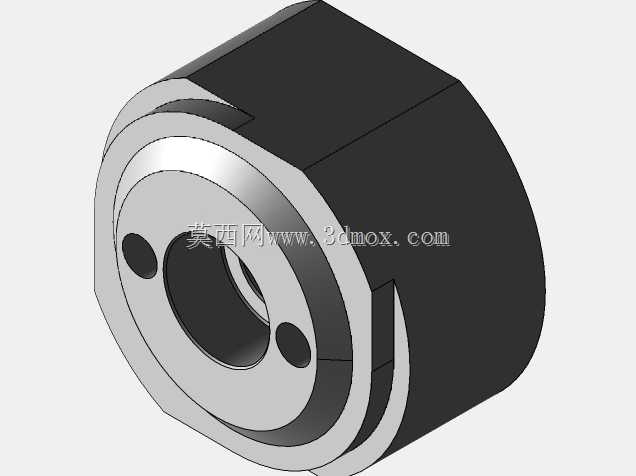

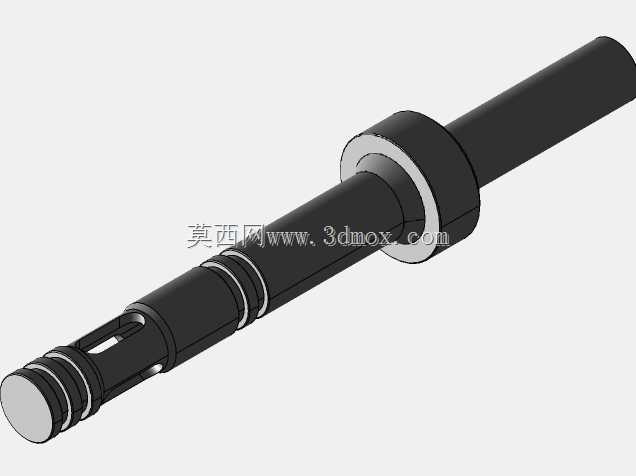

船用洗涤器长管状连接支撑部件结构

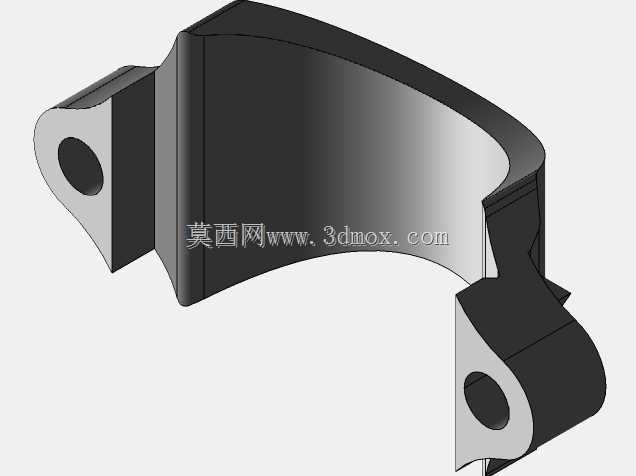

　　该部件为船舶废气清洗系统与压载水处理系统共用的管路连接支撑构件，主要应用于远洋船舶机舱内EGCS脱硫洗涤单元与BWTS压载水处理单元的管路布设场景，承担管路对接、载荷传递、安装定位的核心作用。从结构形态来看，主体采用等径直长管构型，管身沿轴向分布多道环形凸台结构，这类凸台一方面用于管路对接时的密封件安装限位，避免橡胶密封圈在装配过程中出现移位、挤切失效的问题，另一方面可提升长管自身的径向抗形变能力，降低管路在流体脉冲载荷下的径向鼓胀变形量。长管一端为对接法兰式安装结构，法兰面设置两个对称分布的带孔安装耳，安装耳的孔位公差按照IT7级精度设计，可直接与对应设备端的接口法兰通过螺栓实现刚性连接，安装耳与管身衔接处做了大圆弧过渡处理，

　　能够有效分散连接位置的应力集中，避免船舶运行过程中持续振动引发的焊缝疲劳开裂问题。长管另一端为光滑插接端，可直接插入对应管路的承口内部，配合环形凸台上安装的密封圈实现径向密封，插接深度经过精确核算，既能够保证密封面的有效接触长度，又预留了一定的热胀冷缩补偿量，可适应机舱内0-60℃的温度波动带来的管路长度变化。在设计思路上，该部件充分考虑了船舶机舱内狭窄的安装空间，整体采用一体化铸造成型后做机加工处理，减少了分体焊接带来的焊缝缺陷风险，管身外壁做了防腐涂层处理，可耐受洗涤系统内弱酸性废液、压载水系统内含氯水体的长期腐蚀，延长部件的实际使用寿命。从安装边界来看，该部件总长度适配机舱内设备与管路之间的预留间距，

　　安装耳的外轮廓尺寸小于周边设备的安装避让间隙，装配过程中无需额外调整周边管线位置，可直接完成原位安装，管身的环形凸台外径统一，适配常用的管路管夹安装尺寸，可通过标准管夹实现管身中部的辅助支撑，进一步降低连接法兰位置的载荷负担。在实际运行过程中，该部件内部可同时兼容废气清洗后的废液输送、压载水的加注排放两类流体输送需求，内壁做了光滑钝化处理，降低流体输送过程中的沿程阻力，减少管路内部的结垢附着风险，降低后期运维的清理频次。
