CA6140车床配套防护操作室结构设计

　　这套操作室结构主要面向普通卧式车床的现场改造与整机配套场景，在金工实训车间、中小批量机械加工厂房里，设备长期处于切削液飞溅、铁屑四散、车间扬尘浮动的工况，裸露的加工区域既容易造成操作人员误触运动部件，也会让切削液雾滴扩散到车间通道，配套封闭式操作室就能把加工干预区和人员走动区做物理分隔。从结构布局来看，整体框架采用矩形管材拼接成型，骨架的立柱、横梁节点全部对齐车床床身的安装孔位，不需要对原有CA6140车床的床体做二次打孔焊接，现场装配时只需要通过底部连接支座把框架和地面预埋钢板、床身侧边的预留安装位锁紧，就能完成整体固定。操作室的外立面采用波纹金属围护板，板材的压型结构既提升了薄板自身的抗弯刚度，

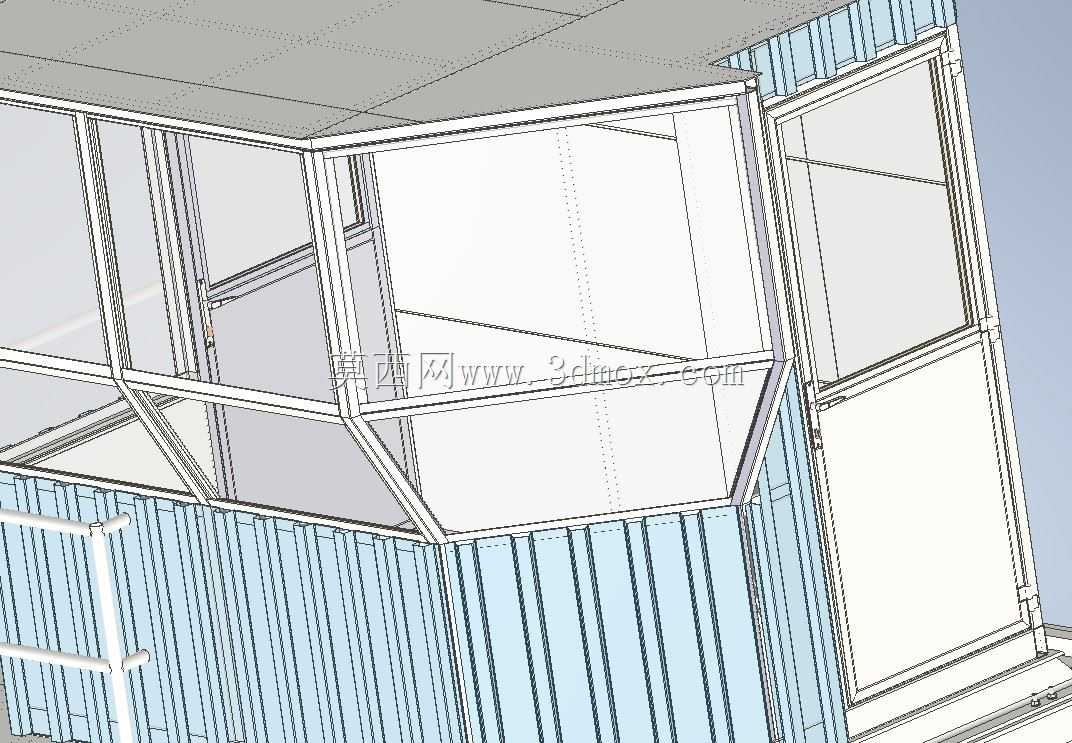

　　也能阻挡车削过程中崩出的高温铁屑直接击穿围护面，面向操作人员的一侧设置了多扇透明观察窗，窗体边框和金属骨架之间预留了密封胶条的安装槽，关闭后可以大幅减少切削液雾向外溢出。侧面预留的平开式检修门，门体合页的安装位置完全避开了车床主轴箱、溜板箱的操作维护空间，门开启后的回转半径不会和车间过往的物料转运通道发生干涉，操作人员需要更换三爪卡盘、装卸长棒料工件时，可以直接打开侧门完成作业，不需要拆解整个围护框架。顶部的封板做了分段式拼接设计，对应车床上方的照明灯具、冷却管路走线位置预留了穿线缺口，车间原有布设的电源线、切削液输送管可以直接从顶部缺口接入室内，不用在外立面额外开孔破坏围护密封性。在设计这套结构时，首先要核对操作室的内部净空尺寸：

　　内部宽度要完全覆盖车床的最大加工回转直径范围，前后方向的进深要留出操作人员站在溜板箱旁操作手轮的站立空间，高度方向要保证车床主轴顶端到室体内顶面留有不小于两百毫米的间隙，避免吊装大型工件时吊钩和室体顶部发生碰撞。观察窗的倾斜角度经过适配，操作人员以正常站立姿态操作时，视线可以垂直穿过窗面看清刀尖的切削状态，不会因为玻璃反光看不清加工纹路。框架的所有外露棱边都做了圆弧过渡处理，没有突出的尖锐焊疤，日常清扫车间时不会剐蹭操作人员的工作服。围护板和骨架之间采用螺栓可拆卸连接，后期如果车床需要大修、拆解主轴部件，可以单独拆下对应位置的围板，不用整体吊装拆除整个操作室。底部的围护板下缘和车间地面之间留有五十毫米的间隙，专门用来布设排屑槽，

　　加工产生的铁屑可以顺着室体内的导流斜面滑入下方的排屑输送机，不会堆积在室体内部的角落。这套结构同时兼顾了安全防护、工况隔离和日常操作的便利性，既满足车间设备的安全规范要求，也不会给车床的正常使用、维护保养带来额外阻碍。
