手动螺旋截止式管路调节阀结构

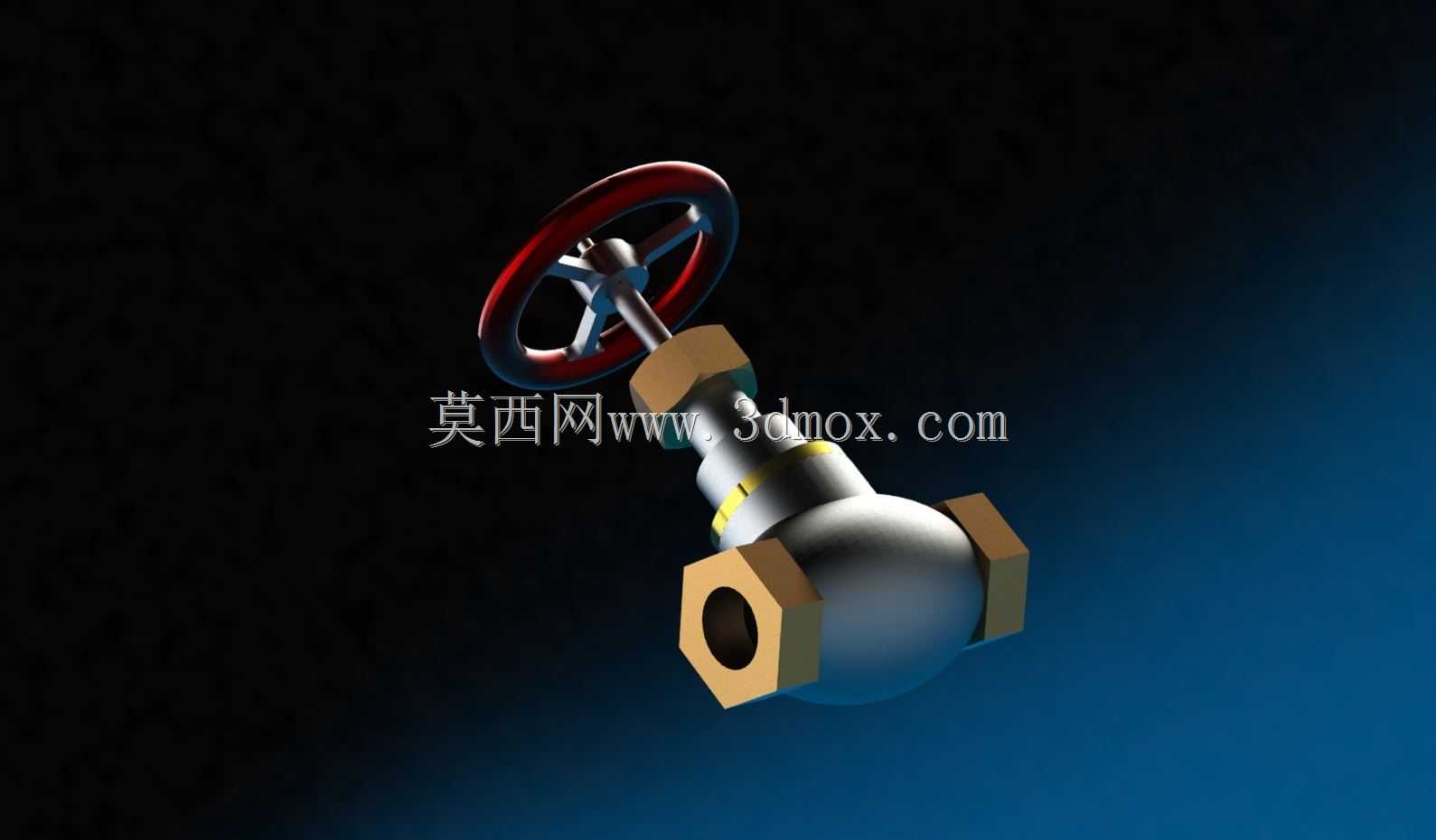

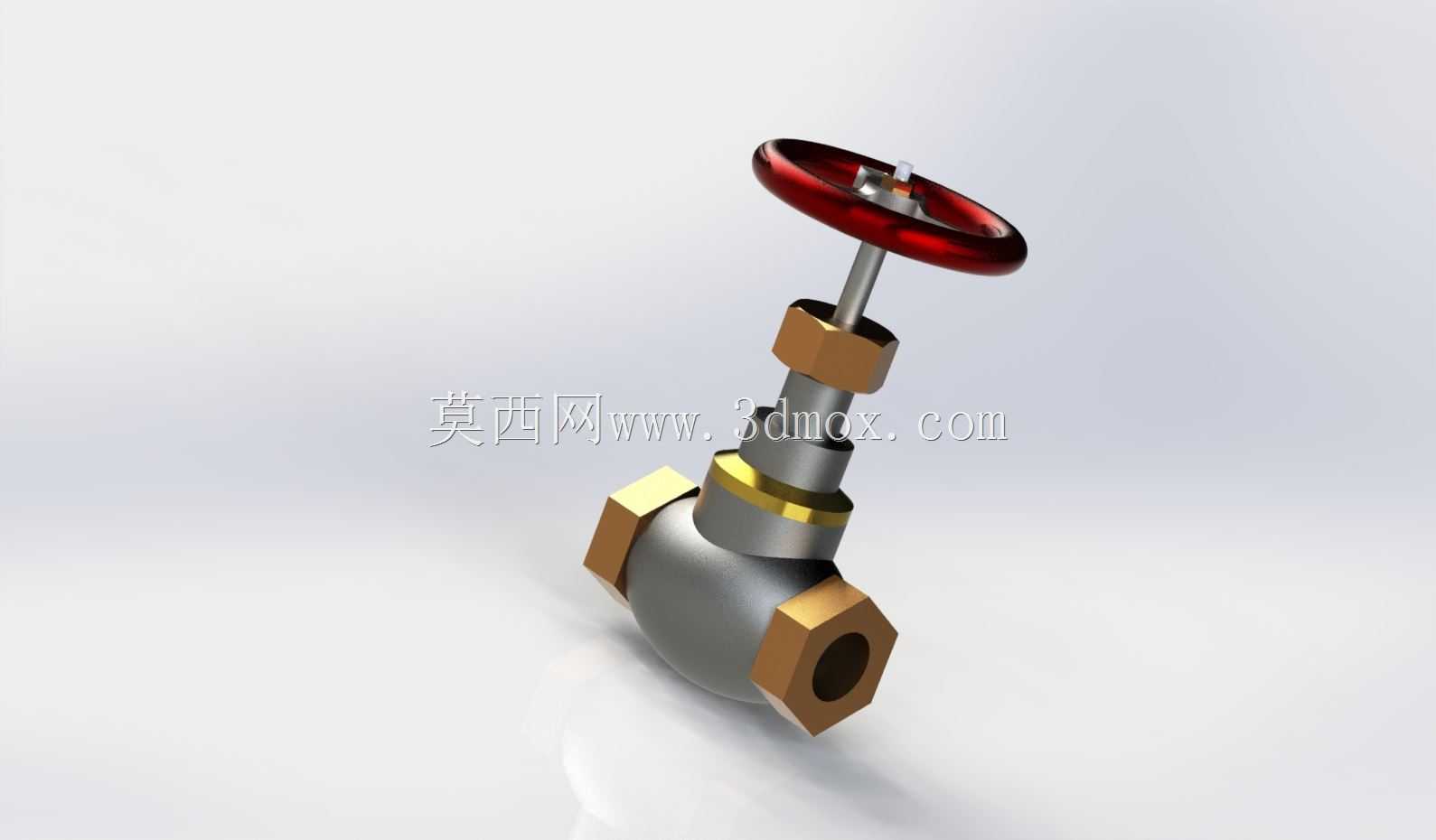

　　该结构围绕中小口径管路中的手动截流与节流需求展开，阀体采用近似球形的中腔过渡形式，使介质从侧向接口进入后能够在阀腔内形成较平缓的转向，再由另一侧接口流出。相比直通式狭长通道，球形中腔在装配阀瓣、阀杆和密封座时拥有更充足的操作空间，也便于在铸造或加工阶段控制内腔壁厚均匀性。两侧连接端设计为六角外形，既表达了与管道螺母、接头或外接法兰配合时的扳手受力面，也为现场安装提供明确的夹持边界。

　　上部操作部分采用红色轮辐式手轮，手轮通过中心连接件与阀杆相连。转动手轮时，阀杆沿轴向产生升降位移，带动下端阀瓣靠近或远离阀座，从而实现开度变化。该类结构常用于冷却水、低压油品、化工辅助管路以及设备旁通回路中，在不需要频繁自动控制的场合，依靠人工手感即可判断关闭程度，维护方式也较直接。阀杆外露区域设置支撑与导向段，可降低侧向偏载对密封面的影响；中上部的块状结构对应压盖或锁紧部位，用于约束填料区域并保留装配拆装空间。

　　建模时需要重点处理阀体内腔、阀座锥面、阀瓣密封面和阀杆轴线的同轴关系。阀瓣与阀座之间不宜只按外观堆叠，应体现接触闭合时的几何配合关系；阀杆穿过阀体上盖的位置要保留填料函、压盖和螺纹调节段，否则后续出工程图或进行干涉检查时会缺少关键结构。手轮半径、阀杆行程和阀体高度之间存在联动：手轮过小会增加操作力，过大则影响密集管廊中的检修空间；阀杆升程不足会导致全开状态下流通面积受限，升程过大又会增加整体高度和防护需求。

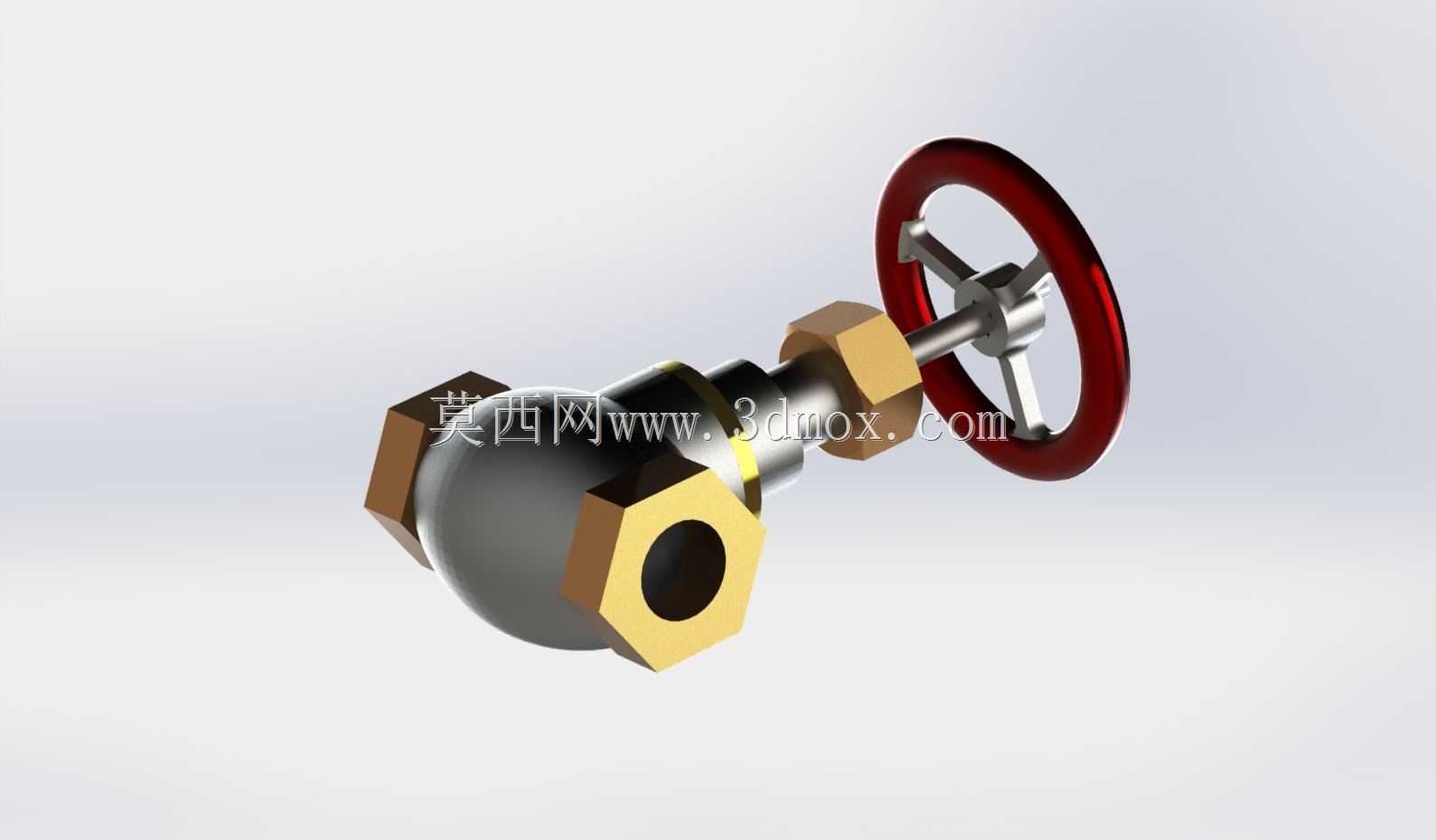

　　外形布置上，两个侧向接口轴线保持共线，手轮旋转轴位于阀体中腔上方并与流道轴线垂直，形成典型手动阀操作姿态。安装边界除阀体本身宽度外，还应考虑手轮外缘到管道、墙面或相邻设备的间隙，尤其在手轮竖直安装时，上方需预留手指握持和整圈旋转空间。两侧六角接头的对边尺寸决定扳手回转范围，底部阀体圆弧与支撑面之间也应保留排水和保温层包覆余量。若进入详细设计，可在此基础上补充密封件、填料、螺纹规格和流道口径，使模型从外观表达进一步过渡到可校核、可出图的阀门结构。
