CA6140车床配套同轴信号连接器结构

　　这款接插部件是为CA6140普通车床电气控制回路配套设计的板端同轴连接器，主要承担车床操作面板、进给控制单元与主控线路之间的小功率信号、低压直流回路的导通连接任务，在机床现场振动、切削液雾气弥散、油污长期附着的工况下，保障插接点位接触稳定，避免普通插片因机床运行抖动出现松脱、信号闪断的问题。

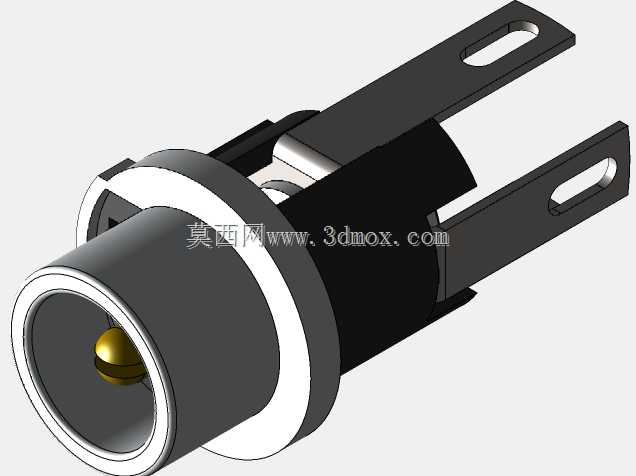

　　从结构设计逻辑来看，部件前端采用圆筒形同轴插孔结构，中心设置镀金弹性接触端子，外层金属圆筒作为屏蔽与外接触通路，既可以实现信号回路的抗干扰传输，也能适配对应公头插头的快速插拔；筒体中段设置一圈凸起的环形定位法兰，安装时该法兰直接贴合设备面板的安装孔端面，限制连接器轴向窜动，法兰后侧的绝缘基座将中心导电端子与外部金属安装件完全隔离，杜绝车床柜体带电、信号短路的风险。

　　部件尾部延伸出两个对称的扁平安装固定插脚，插脚上预制长圆形腰型孔，安装时不需要额外加工高精度定位孔，腰型孔可以补偿面板开孔的位置公差，通过两颗紧固螺钉即可将整个连接器牢牢压装在控制柜面板或者电气安装板上，拆装维护时不需要拆解周边走线，单人即可完成更换作业。

　　建模过程中优先还原了实际装配的边界尺寸：前端插接圆筒的外径、插入深度完全匹配配套插头的插拔行程，预留了插头插入后的锁止间隙，不会出现插合不到位或者顶死周边元件的问题；尾部两个固定插脚的中心距、腰型孔的长度与宽度按照常规机床面板安装标准设定，安装法兰的厚度兼顾结构强度与面板空间占用，安装后突出面板的高度控制在低压电气元件的安全间距范围内，相邻布置的按钮、指示灯之间不会出现干涉。

　　接触结构的设计上，中心弹性端子采用圆弧收口的接触形式，公头插针插入后可以从四周均匀贴合，接触电阻低，即便车床主轴启停、快速进给产生的持续振动传递到面板，接触点位也不会出现瞬断；外部金属壳体兼顾屏蔽作用，能够隔绝车床周边伺服驱动器、电机运行产生的电磁干扰，保证位置反馈、操作指令这类弱信号的传输稳定性。绝缘基座采用耐油耐热的工程塑料形态建模，适配车间夏季机柜内温升、切削液油气侵蚀的使用环境，长期使用不会出现绝缘件脆化、开裂的问题。

　　整个部件的建模完整还原了装配所需的所有配合特征，既可以直接用于CA6140车床的电气柜三维布线布局校验，也能作为通用机床面板连接器的选型参考，在布局阶段即可提前核对安装孔位、插拔空间、走线折弯半径，避免后期装配时出现元件干涉、操作空间不足的返工问题。
