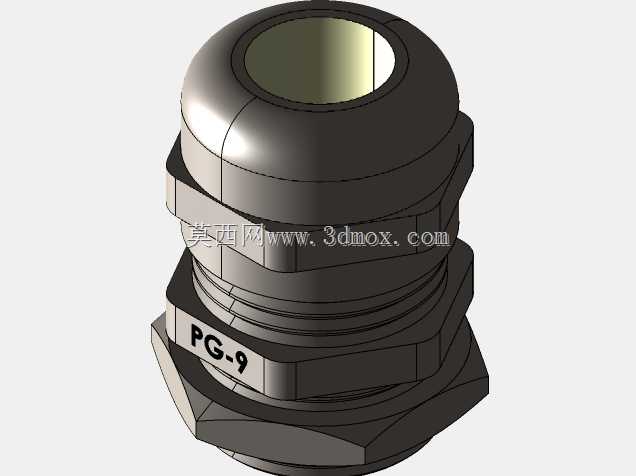

PG9型尼龙电缆防水锁紧压盖结构

　　PG9电缆防水压盖是电控柜、机床接线盒、户外自动化设备布线时高频使用的穿线密封件，整套结构由六角锁紧螺母、带外螺纹的主体基座、中部锥形夹紧爪、顶部旋紧压帽以及内置橡胶密封环组成，建模时完整还原了各零件的配合层级与装配关系。

　　从现场布线的实际使用逻辑来看，这类压盖的安装路径非常明确：先在柜体钣金壁、接线盒壳体或者设备安装面板上开出对应PG9螺纹规格的穿线孔，将带外螺纹的主体从柜体外侧穿入孔位，内侧旋入配套六角锁紧螺母，把整个接头基座牢牢固定在面板上；随后将待布设的电缆从压盖中心通孔穿过，调整好线缆进出柜体的长度后，顺时针旋紧顶部的压帽，压帽内壁的斜面会向内挤压主体端部的分瓣式夹紧爪，夹紧爪同步收拢抱紧电缆外护套，同时压合内部的丁腈橡胶密封环，让橡胶环内壁完全贴紧电缆外皮，外壁贴紧接头内孔，同时实现线缆抗拉固定与IP65级防尘防水密封。

　　建模过程中优先还原了工程选型时最关注的安装边界：PG9规格适配的电缆外径通常在4mm到8mm区间，主体外螺纹为PG9德制管螺纹，配套面板开孔直径约15.2mm，六角螺母对边尺寸、顶部压帽的拧动卡位都按照实际量产件的尺寸绘制，六角部位预留了标准扳手的操作空间，不会出现建模尺寸和现场装配工具干涉的问题。外形上接头整体做了圆角过渡，没有尖锐棱角，夹紧爪的分瓣开槽、螺纹的牙型细节、压帽侧面的防滑滚纹都做了实体还原，而非贴图示意，装配后各零件的同轴度、螺纹旋合行程都符合实际装配逻辑。

　　这类压盖在机床加工车间的电控柜、户外传感器接线盒、输送线设备的分线盒、新能源设备的线缆引出端都有大量应用，既可以避免电缆被拉扯时线芯从接线端子处松脱，又能阻挡粉尘、水汽、切削液从穿线缝隙进入柜体内部，保护内部电气元件。建模时把密封橡胶圈的压缩量、夹紧爪的收拢行程都做了匹配，旋紧压帽的全过程不会出现零件干涉，结构完全贴合实际量产产品的装配逻辑，可直接用于设备布线布局的干涉校验、安装孔位排布参考，也能作为五金标准件库的选型样本使用。
