PG7型尼龙电缆防水锁紧压盖结构

　　这款PG7规格电缆锁紧压盖，是电控柜、现场接线盒、小型自动化设备穿线部位最常用的密封固定元件，日常在机床外围走线、传感器分支接线、户外照明箱体、小型泵阀接线腔里都能见到同结构件，作用是把穿出壳体的电缆牢牢锁止，同时封堵穿板开孔，阻挡粉尘、水汽沿线缆外皮间隙进入腔体内部。

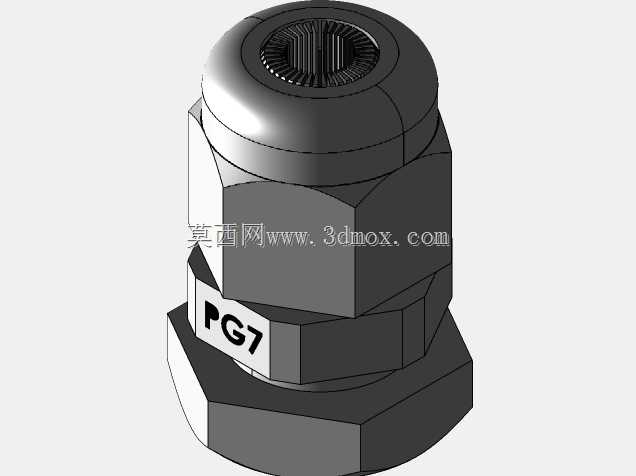

　　从结构拆分来看，整件分为三个功能区段：底部是带外螺纹的穿杆配合六角基座，基座六角面留出扳手夹持位，装配时从柜体内侧向外穿出预制开孔，外侧旋合锁紧螺母贴紧柜壁完成轴向固定；中段是一体式六角握持本体，作为人手或扳手预紧的受力段，侧面模印PG7规格标识，现场分拣布线时能快速辨认螺纹规格，避免和PG9、PG11等相近规格混料；顶部是带内锥面的锁紧螺帽，螺帽内置带纵向劈槽的尼龙夹紧爪，爪体内壁加工出多道环形防滑齿，当顶部螺帽向本体旋进时，内锥面会径向挤压劈槽夹爪，让夹爪均匀抱合在穿过的电缆外护套上。

　　设计时的尺寸边界完全贴合PG7穿线体系：底部外螺纹适配面板标准开孔，六角基座的对边尺寸预留常规开口扳手的操作空间，顶部螺帽的外径不会超出基座外接圆太多，在密集排布的接线盒排孔位里，相邻两个压盖之间不会出现扳手干涉；夹爪的通径覆盖PG7对应的常规线缆外径区间，既可以抱紧圆护套电源线，也能适配同外径的信号电缆、气动传感器引线。建模过程中要特别注意几处配合细节：夹爪的劈槽深度要保证径向收缩量足够，螺帽完全拧紧时夹爪不会出现局部应力断裂；锥面的配合角度要和夹爪外锥完全匹配，旋紧过程中推力均匀转化为径向抱紧力，不会出现偏磨、滑牙；底部穿杆的螺纹长度要兼顾不同柜板厚度，薄钣金柜和厚塑料接线盒都能通过配套螺母锁附到位，不会出现螺纹啮合长度不足的松脱风险。

　　实际选型使用时，这类压盖除了轴向拉脱阻力，还能提供稳定的入口防护等级，设备运行中出现线缆意外拖拽时，抱紧力会把外力传递到柜体，不会拉扯内部接线端子导致线芯松脱断线；夹爪内壁的齿形不会切破电缆外护套，仅通过均匀压合产生摩擦力，长期使用后即便线缆出现轻微热胀冷缩，抱紧力也能保持稳定，不会出现密封失效、线缆晃动的问题。
