长枪管扭转态坯料精密加工结构

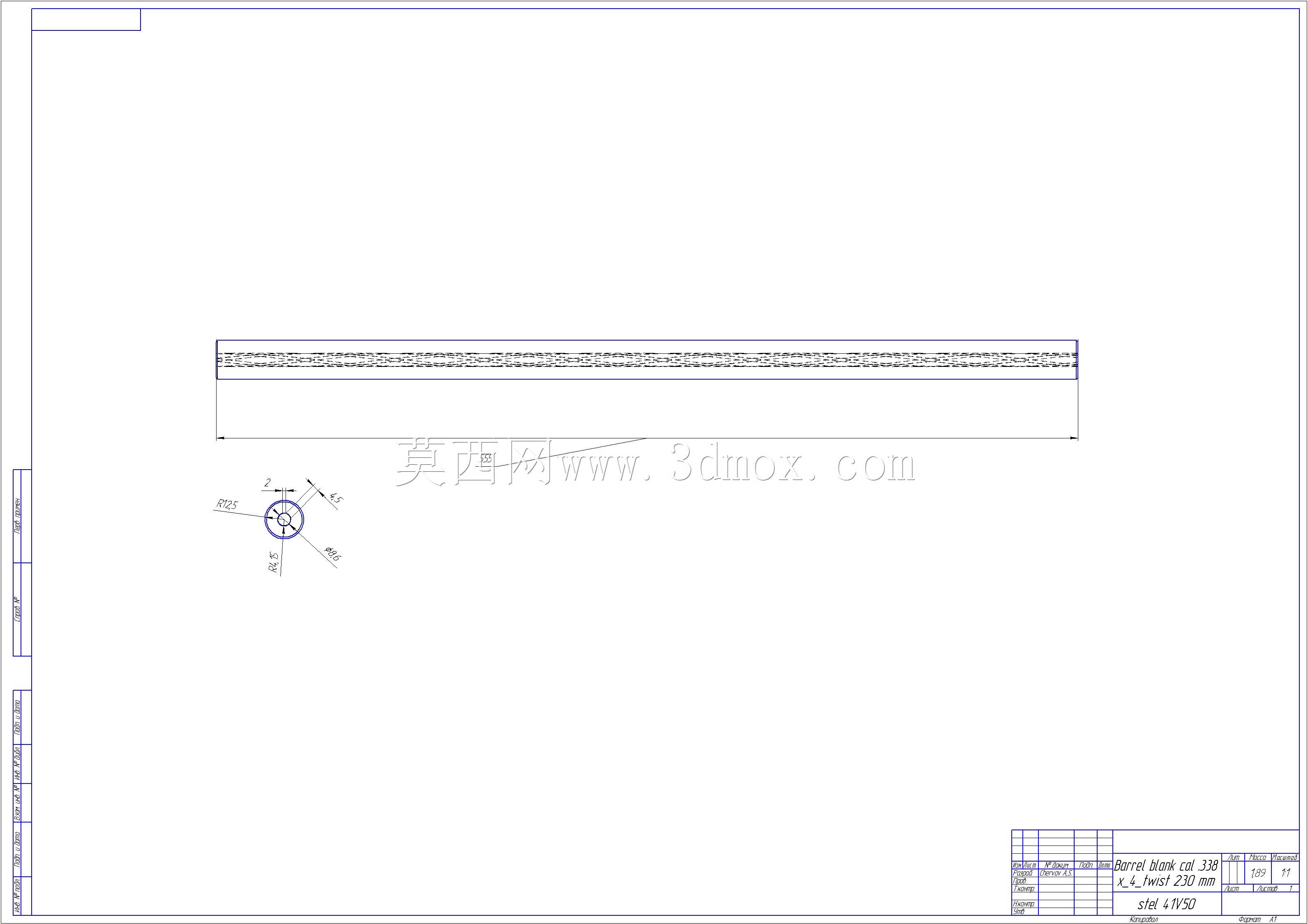

　　该长杆类坯料结构面向枪械身管类零件的前置加工工序场景，适配CA6140普通车床的装夹加工边界，整体为带中心深孔的黑色金属长轴形态，总长230mm，外轮廓为等截面正四边形，内孔为同轴贯通圆孔，坯料预设4°扭转角，对应身管膛线预制的扭转变形预留量，是枪械枪管从实心棒料到成品身管工序间的关键中间坯件。

　　从实际加工链路来看，这类坯料首先完成深孔钻削工序，在棒料中心加工出符合 caliber.338 口径预留余量的贯通内孔，内孔同轴度公差控制在0.02mm以内，避免后续铰孔、膛线挤压工序出现壁厚不均问题；外方截面的设计并非最终成品外形，而是为车床三爪卡盘、跟刀架装夹提供防滑定位基准——长径比超过15的细长轴加工时，圆形外圆装夹易出现打滑扭动，四方平面可配合卡盘爪的硬接触传递大扭矩，在扭转预成型工序中，两端分别由主轴卡盘和尾座回转顶尖夹持，一端固定、一端按设定角度旋转，让坯料沿轴向产生均匀塑性扭转变形，提前抵消后续膛线拉削产生的内应力变形。

　　结构设计阶段首先划定安装边界：坯料总长230mm，完全适配CA6140车床最大加工长度750mm的加工区间，四方外轮廓的外接圆直径小于车床卡盘最大夹持直径，无需额外定制工装；中心内孔的入口处做了0.5mm的倒角处理，既方便深孔钻钻头引入对中，也避免后续工序中孔口锐边划伤操作人员、刮坏密封防护件。扭转角度的选型经过工艺验算：4°的总扭转角沿230mm轴向均匀分布，单位长度扭转率符合.338口径步枪枪管的膛线导程匹配要求，预扭转后的坯料在后续外圆车削、内孔珩磨工序中，内应力释放方向与扭转变形方向一致，不会出现成品枪管弯曲、膛线轨迹偏移的问题。

　　在车间实际使用场景中，这类坯料批量流转于车床加工工位、深孔钻工位、扭转成型工装工位，四方外轮廓在物料架上堆放时不会随意滚动，避免长杆件磕碰产生弯曲变形；贯通内孔的设计同时兼顾了减重需求，相比同外径实心棒料，坯料整体重量降低约22%，工人上下料装夹的劳动强度明显下降。建模过程中完整还原了坯料的扭转曲面特征，四方棱边的扭转过渡无突变折角，所有截面沿轴向螺旋扫掠生成，内孔保持严格同轴圆柱形态，未跟随外轮廓产生扭转，完全匹配实际加工中“内孔保直、外方预扭”的工艺逻辑，工艺人员可直接基于该模型校核车床装夹行程、跟刀架支撑位置、扭转工装的夹头行程，提前预判加工过程中长轴的挠曲变形量，在编程时设置对应的跟刀架进给补偿参数，避免细长杆车削时出现震刀、竹节形缺陷。
