四槽筒体扭转冲切成型专用冲头

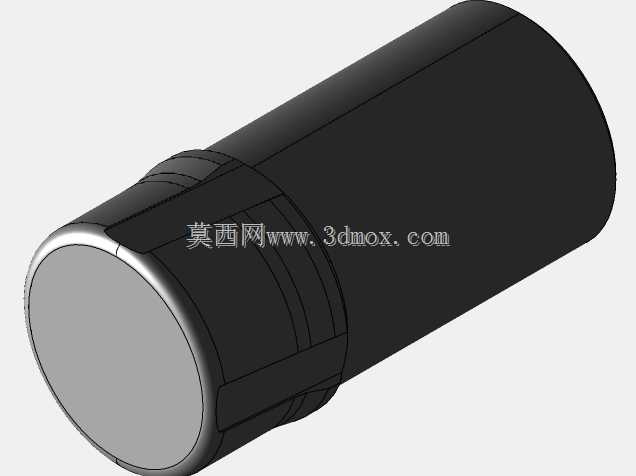

　　这款冲头是针对带四条螺旋导槽的长筒类工件扭转成型工序开发的专用工装，适配常规卧式车床的工装安装位，也可配套在专用深孔加工、膛线成型设备上使用，核心作用是在cal.338规格筒体坯料完成初步钻孔后，对内壁四条导程230mm的螺旋槽进行同步扭转冲切，一次性完成孔道螺旋导向结构的成型加工，替代传统逐槽铣削、多次装夹校正的繁琐工序。从结构设计逻辑来看，冲头整体采用长圆柱主体布局，工作端的成型棱边严格匹配四条螺旋槽的导程角度，切入段做了平缓的导向锥度，冲头进入坯料内孔时可自动找正，避免单边冲切受力导致的槽形偏斜、内壁划伤问题；冲头尾部的定位轴颈与设备主轴夹头的配合公差控制在小间隙过渡配合区间，装夹后径向跳动量可控制在微米级，

　　保证长行程冲切过程中冲头轴线与坯料内孔轴线始终保持同轴。冲头圆柱主体上加工有多道环形卸荷槽，一方面在冲切受力时可以分散棱边的集中应力，避免冲头长期受扭转载荷出现根部断裂，另一方面槽内可留存润滑切削液，冲头在230mm长度的坯料内行进时，切削液可持续顺着环槽涂布到冲切接触面，降低成型面的摩擦阻力，减少冲头棱边的磨损速率。实际产线应用中，这类冲头多用于枪械身管、精密液压套筒、带螺旋内导槽的长轴套类零件的批量加工，工件坯料预先完成外圆车削、端面找平、中心深孔钻削后，将坯料通过三爪卡盘与尾座顶尖装夹固定，冲头安装在主轴侧的工装座上，设备带动冲头按照设定导程同步旋转并进给，冲头的四条成型刃口同步对孔壁材料进行挤压冲切，

　　让材料沿螺旋轨迹塑性流动，最终成型出连续顺滑的四条螺旋槽，加工完成的槽道无需后续大量抛光即可满足导向精度要求。设计建模过程中需要重点核对冲头的有效工作长度，保证冲切行程完全覆盖230mm的螺旋槽段，同时冲头最大外径要小于坯料预制内孔的入口直径，避免冲头进入时刮伤孔口端面；冲头各段轴肩的过渡位置均做了圆角处理，避免热处理后应力集中产生裂纹，外形的安装边界完全适配常规CA6140车床的刀架与主轴工装接口，不需要对原有设备进行大规模改造即可直接投产使用，冲头的螺旋刃口参数可根据不同槽深、不同导程的筒体工件做对应调整，适配多规格小批量的筒类零件螺旋内槽加工需求。
