CA6140车床尾架总成三维结构设计

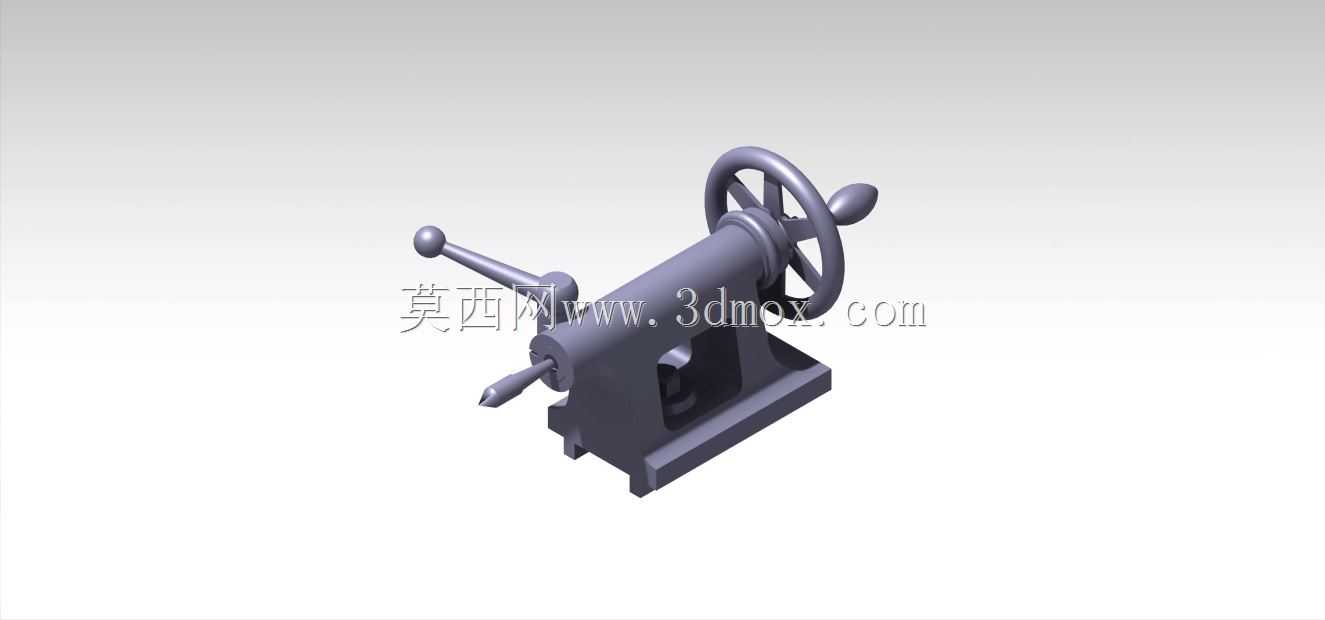

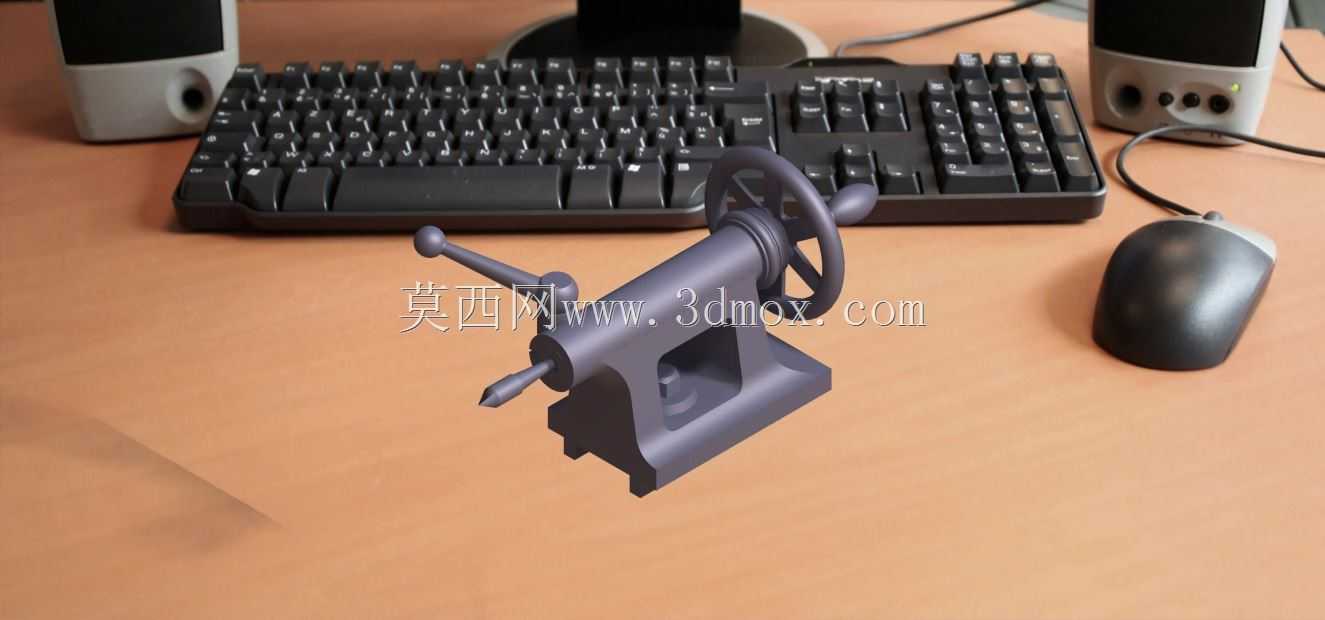

　　在普通卧式车床的加工场景里，尾架承担着长轴类工件回转支承、端面钻孔、铰孔、攻丝以及重型工件装夹顶紧的核心功能，是CA6140这类通用卧式车床不可或缺的核心功能部件。这套尾架总成的三维结构完整还原了车间在用设备的全部装配逻辑，从底座安装贴合面、套筒进给机构、手轮传动组件到锁紧操作手柄，每一处配合关系都按照实际机床的装配公差逻辑搭建，没有省略任何影响运动逻辑的细节结构。

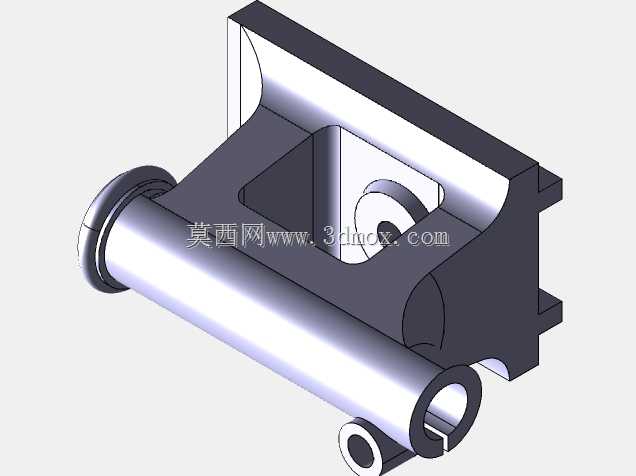

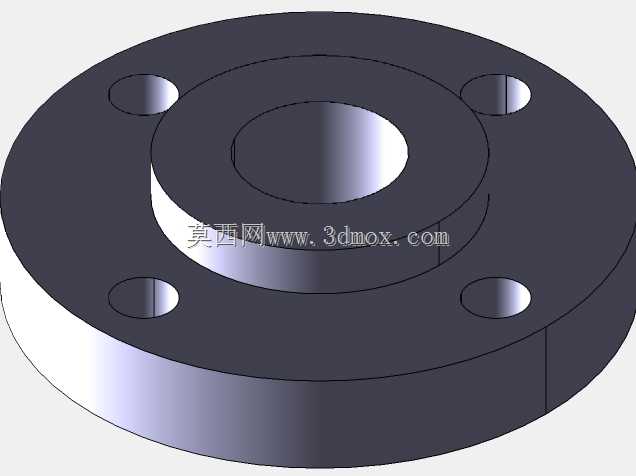

　　从安装边界来看，尾架底座的下平面直接与车床床身的导轨面贴合，底座两侧的导轨卡口宽度完全匹配CA6140床身的平导轨跨距，安装时无需额外改制适配，沿床身导轨纵向滑动的行程覆盖整根床身的有效加工长度区间，可根据待加工工件的轴向长度随意调整固定位置。底座上方的主体箱体采用铸铁件的实体结构建模，箱体内部加工出与顶尖套筒配合的高精度同轴孔，套筒外圆与箱体孔的间隙配合控制在滑动顺畅且无径向旷量的区间，套筒前端的内锥孔为标准莫氏锥度，可直接装入固定顶尖、回转顶尖、钻头、铰刀等各类常用工装，锥面的自锁特性可以保证切削过程中刀具或顶尖不会出现松脱窜动。

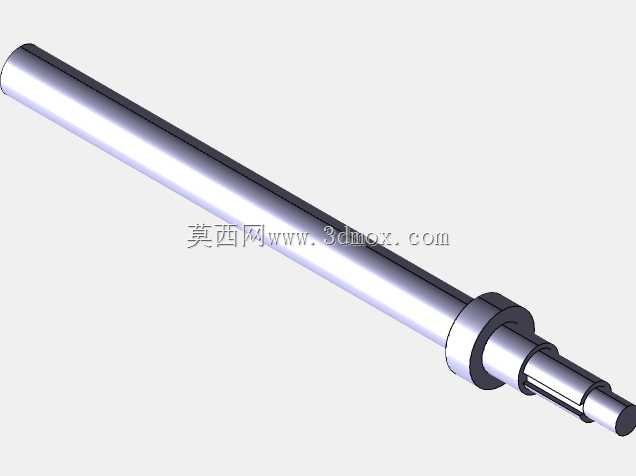

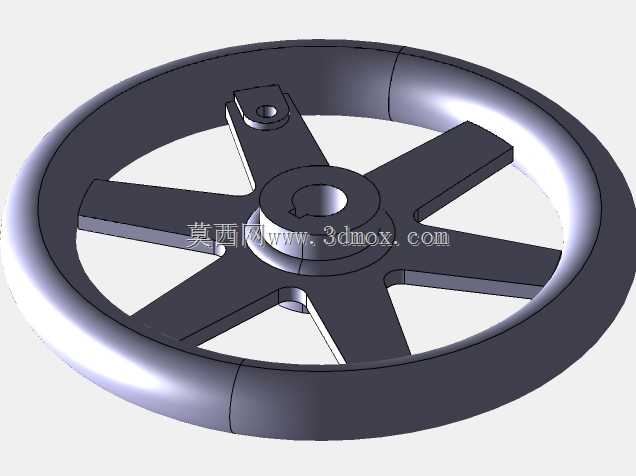

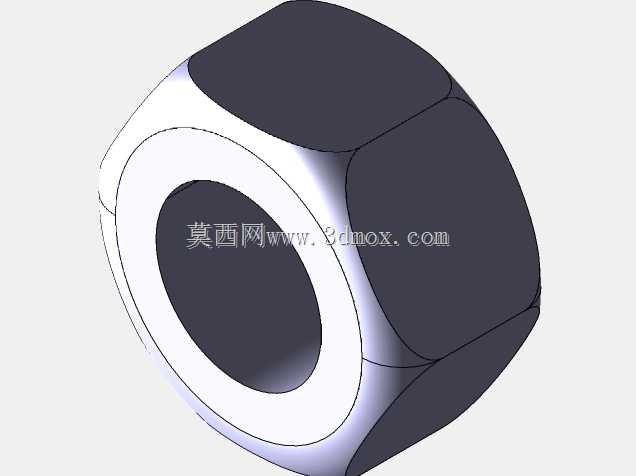

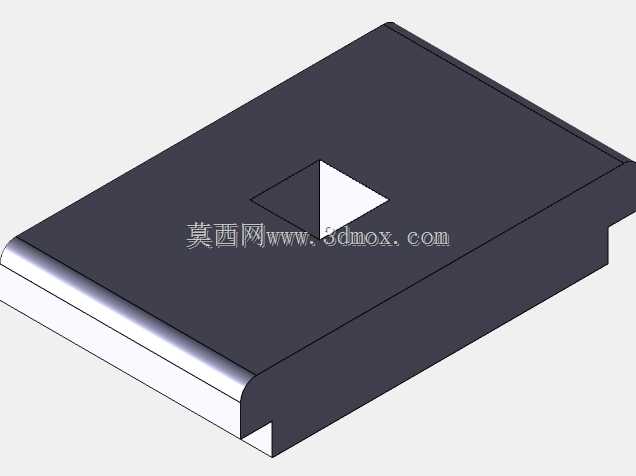

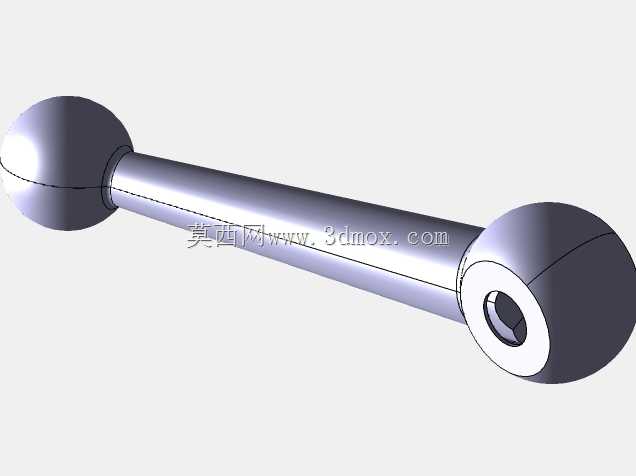

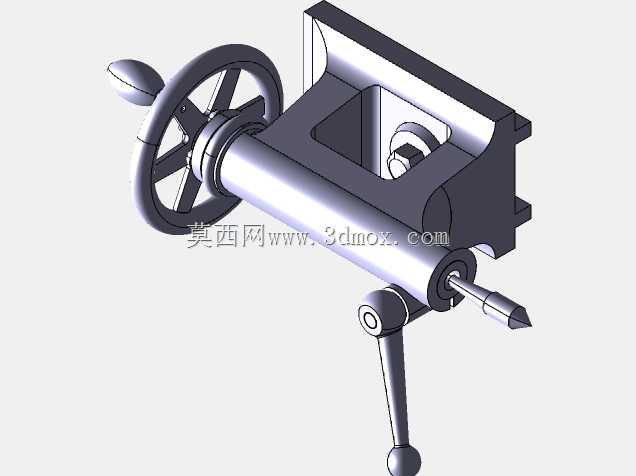

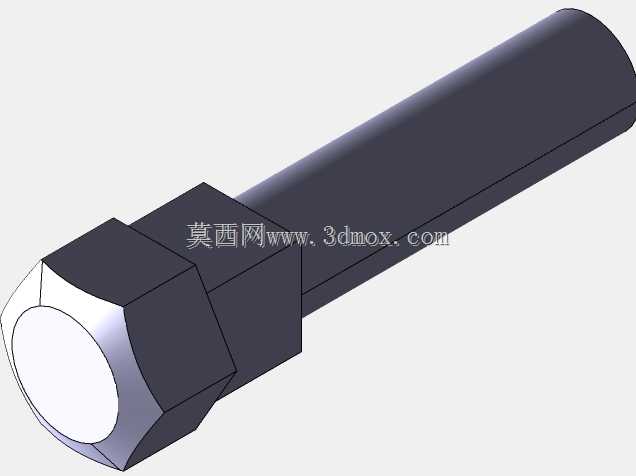

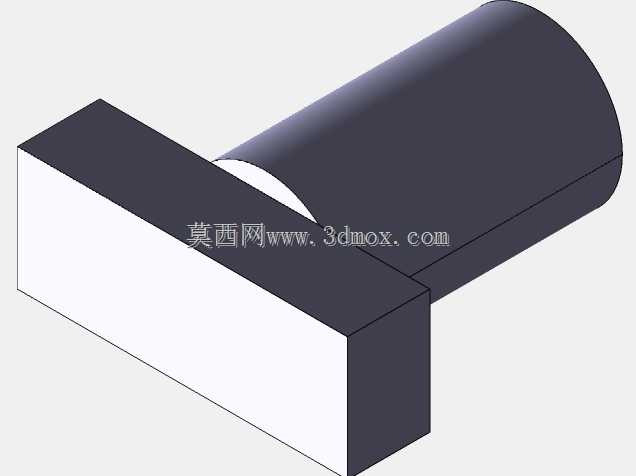

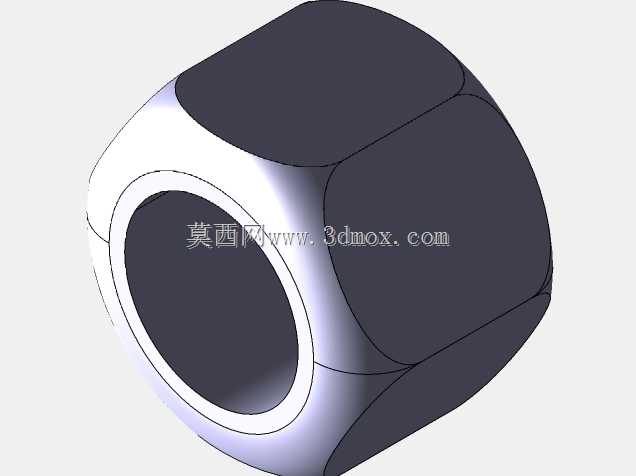

　　尾部的大手轮通过丝杠螺母副和套筒尾部连接，转动手轮即可驱动套筒沿箱体轴向平稳进给，手轮旁的操作手柄用于控制套筒的锁紧状态，当顶尖顶紧工件中心孔后，扳动锁紧手柄即可将套筒完全锁死，避免重切削时套筒受轴向力后退。侧面伸出的小手柄是尾架整体的锁紧机构，当尾架沿床身移动到指定工位后，扳动该手柄带动内部压板夹紧床身导轨，即可将整个尾架组件固定在床身上，承受钻削、顶紧时的轴向反作用力。

　　在实际生产场景中，加工长度超过床身主轴卡盘悬伸安全范围的长轴、丝杠、光杠类零件时，尾架顶尖伸入工件端面的中心孔，和主轴端的卡盘形成两端支承的装夹状态，大幅降低工件回转时的挠曲变形，抑制切削颤振，提升长轴加工的圆柱度和表面粗糙度。进行孔加工工序时，将钻头装在套筒锥孔内，摇动手轮匀速进给即可完成轴类零件端面的中心钻、钻孔、扩孔、铰孔作业，不需要额外在刀架上安装钻孔工装，操作流程符合一线车工的常规操作习惯。整套模型的各零件装配关系清晰，运动部件的行程范围、干涉检查都经过验证，既可以作为机床维修测绘的参考依据，也能用于机床结构教学、工装改造设计的基础三维参照，帮助结构设计者快速理解卧式车床尾架的传力路径和装配逻辑，在进行专用机床尾架改型、数控化改造时直接复用成熟的结构布局，减少重复设计的工作量。
