桌面式小型数控激光切割加工设备

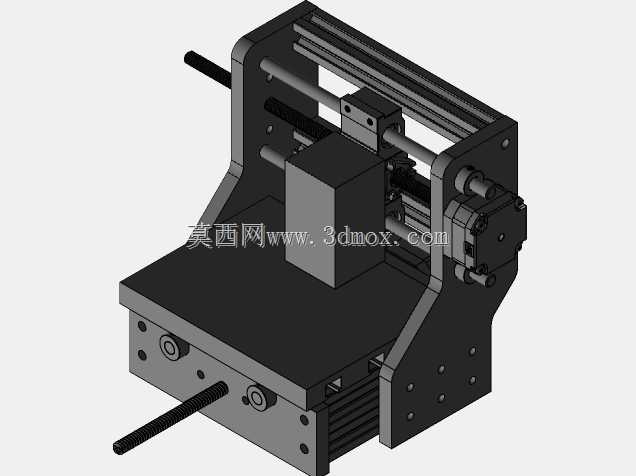

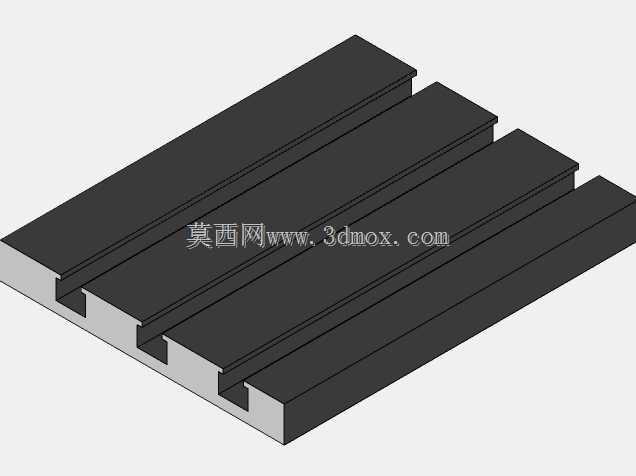

　　该小型加工设备面向小尺寸工件的轻量加工场景，可切换搭载激光切割头或数控铣削主轴，适配教学实训、小型工坊打样、薄材裁切、软金属小零件铣削等工况，整体采用台式龙门布局，底座为一体式焊接钣金机架，两侧立式支撑板承载X向横梁传动组件，横梁上滑动安装Z向进给滑台，滑台可根据加工需求换装激光发生头或高速铣主轴，工作台面铺设平整定位基板，用于装夹待加工板材或坯料。

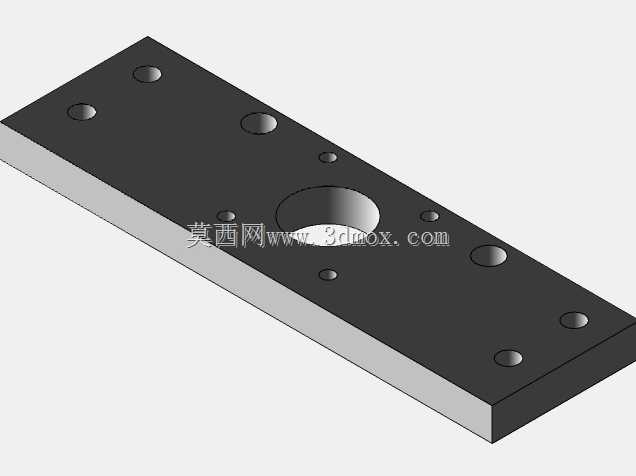

　　从安装边界来看，设备整机占地控制在桌面作业区间内，底座长宽适配常规工作台摆放，底部预留四个调平支撑脚安装位，可直接放置在实训台、工坊操作台上使用，无需额外做地基预埋；机架后侧预留驱动电机、控制线缆的走线空间，侧向伸出的手动操作杆用于轴系调试或锁紧，进给方向采用丝杠搭配直线光轴的传动组合，X轴横梁两端通过带座轴承固定在侧立板上，Y向传动丝杠沿底座纵向布置，带动工作台完成前后进给，Z轴滑台沿横梁导轨做横向移动同时带动加工头完成上下进刀，三轴运动逻辑清晰，传动件均外露可直观观察运动配合关系。

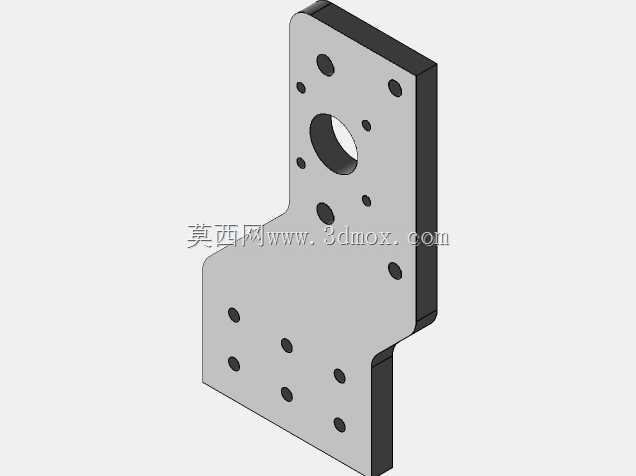

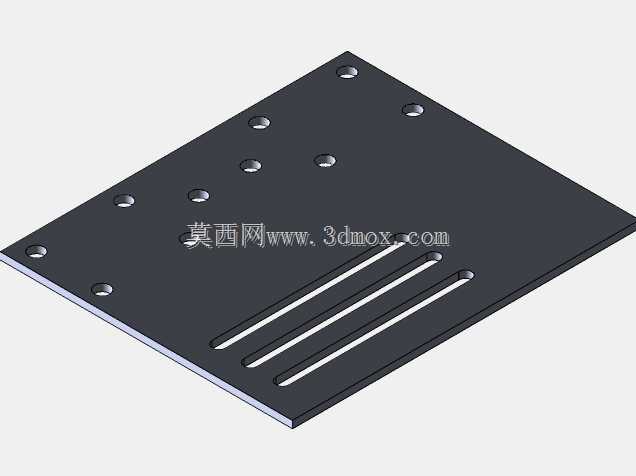

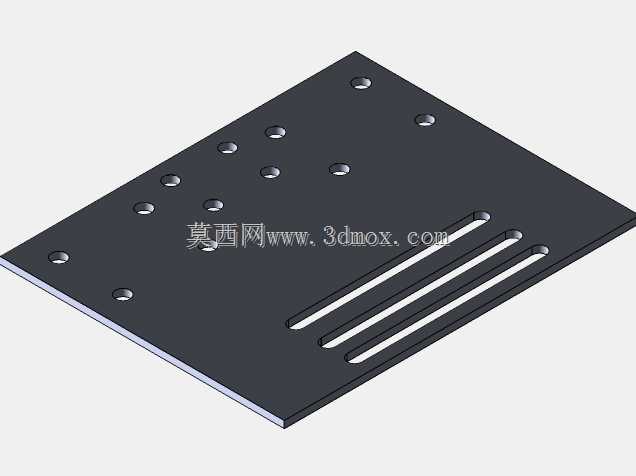

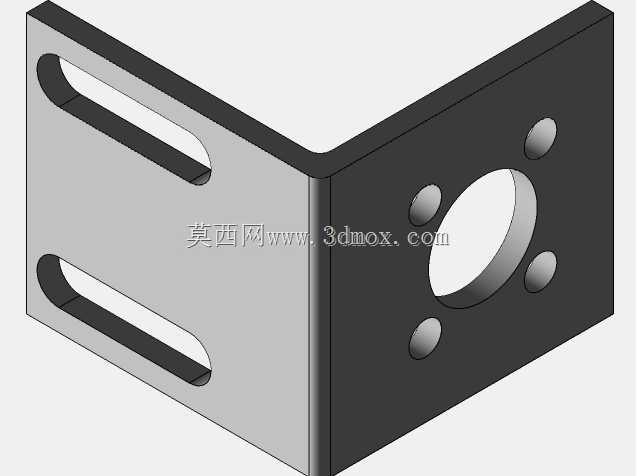

　　设计阶段优先兼顾结构刚性与拆装便利性，两侧立板采用加厚钣金折弯后拼接，板面预留多组安装孔位，既可以固定导轨、轴承座，也方便后期拓展加装防护挡板、吸尘管路；加工头安装位采用标准连接法兰，切换激光切割模组时只需对接光路与冷却管路，换装铣削主轴时可直接夹装固定电主轴，两种加工模式共用同一套三轴运动平台，减少重复搭建成本。

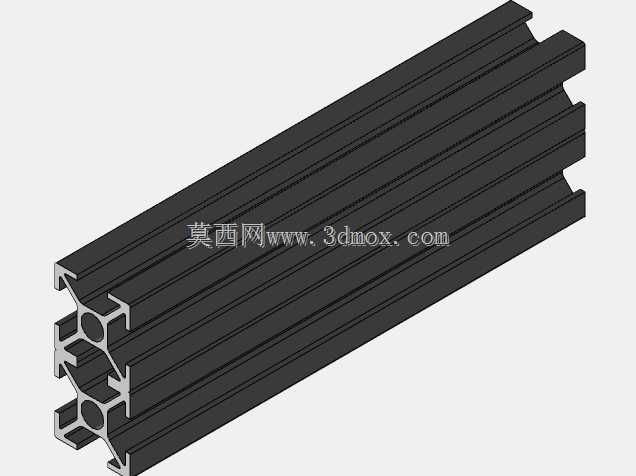

　　实际使用中，薄非金属板材、薄铝片、塑胶样板的裁切走激光加工路径，小尺寸木工件、软金属浮雕、样板铣削走数控铣路径，设备进给行程匹配小工件加工范围，运动部件的行程限位通过机械挡块配合电控触发实现，底座下部预留电控元件安装仓，可放置驱动板、开关电源，整体结构没有冗余复杂构件，所有传动配合位置都预留了维护拆装空间，既适合作为小型数控设备的结构参考样机，也可直接用于小批量定制件的轻加工生产，建模过程中完整还原了丝杠、光轴、轴承座、滑台、机架钣金的装配关系，各部件的安装孔位、配合间隙都按照实际装配逻辑搭建，可直接用于结构校核、运动模拟以及加工出图参考。
