帕萨多尔手动插销式锁闭机构钣金结构

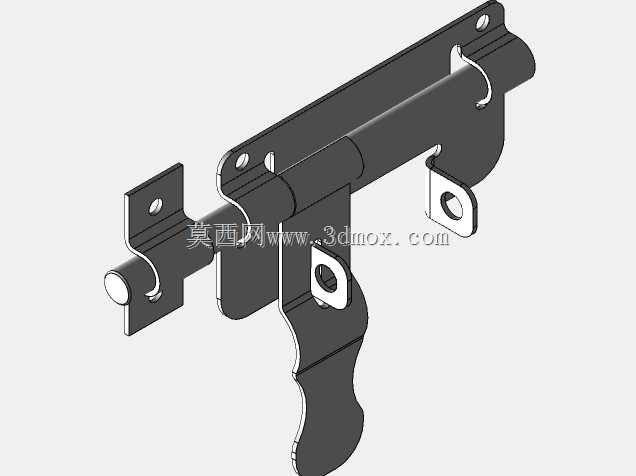

　　这套手动锁闭构件常见于车间防护围栏、设备检修门、工装料架侧门以及小型机柜的侧向启闭位置，核心作用是在门扇闭合后通过横向滑移的锁舌完成轴向卡位，避免门体在振动、误碰或设备运行过程中自行脱开。从结构组成上看，构件包含冲压成型的主安装立板、带握持弧度的操作手柄、横向圆杆锁舌、端部限位挡片以及两处带安装孔的折弯耳板，各板件边缘均做了折弯翻边处理，既提升薄板自身的抗弯刚度，也能在人员频繁操作时减少锐边划伤风险。

　　设计思路上没有采用复杂的弹性锁紧结构，而是依靠圆杆在支座孔内的直线滑动实现启闭：手柄向下扳动时带动圆杆轴向伸出，插入门框对应锁座后形成约束；反向扳动则锁舌回缩，门体即可开启。手柄的曲面轮廓按照人手握持姿态做了贴合处理，操作时手指可自然落在弧形凹陷区，扳动行程末端设置的折弯挂钩能够在锁闭到位后挂靠在销钉上，防止振动环境下手柄回弹松脱。主立板上的多组圆孔分别对应穿杆定位、螺钉固定与辅助限位，孔位间距在建模时已按照常用门板厚度与安装边距预留公差，装配时不需要二次配焊即可完成定位。

　　安装边界方面，整体构件沿锁舌轴向的长度需匹配门扇与门框之间的搭接宽度，圆杆伸出有效长度要保证插入锁座后留有足够的啮合深度，避免仅靠端部小段接触造成受侧向力时滑脱；主立板背靠门体内侧安装，两处折弯耳板的孔位用于穿入螺栓与门体骨架连接，安装面需与门体平面保持贴合，若门板偏薄可在背面增加补强垫片分散扳动手柄时的集中应力。圆杆与支座孔之间采用间隙配合，长期使用中可在杆面涂抹薄层润滑脂降低滑动阻力，板件表面做发黑或喷塑处理后即可适应车间多尘、少量油污的工况。建模过程中所有钣金折弯系数、孔边到折弯线的最小距离都按照薄板加工工艺设定，展开后可直接用于激光下料与折弯工序，没有出现无法成型的死角特征。
