侧向堆叠式PCB接线屏障端子结构

　　这类侧向可堆叠屏障端子主要面向PCB板级电源与信号分线场景，常见于工业控制板、电源分配模块、测试治具以及小功率驱动装置中。它的核心作用是在有限板面空间内完成多路导线的可靠压接，并通过相邻极之间的隔挡结构降低爬电风险，避免不同电位导线在振动、积尘或潮湿环境下发生短接。

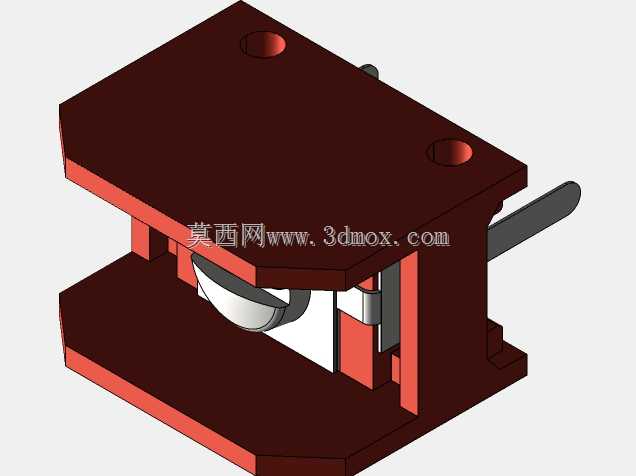

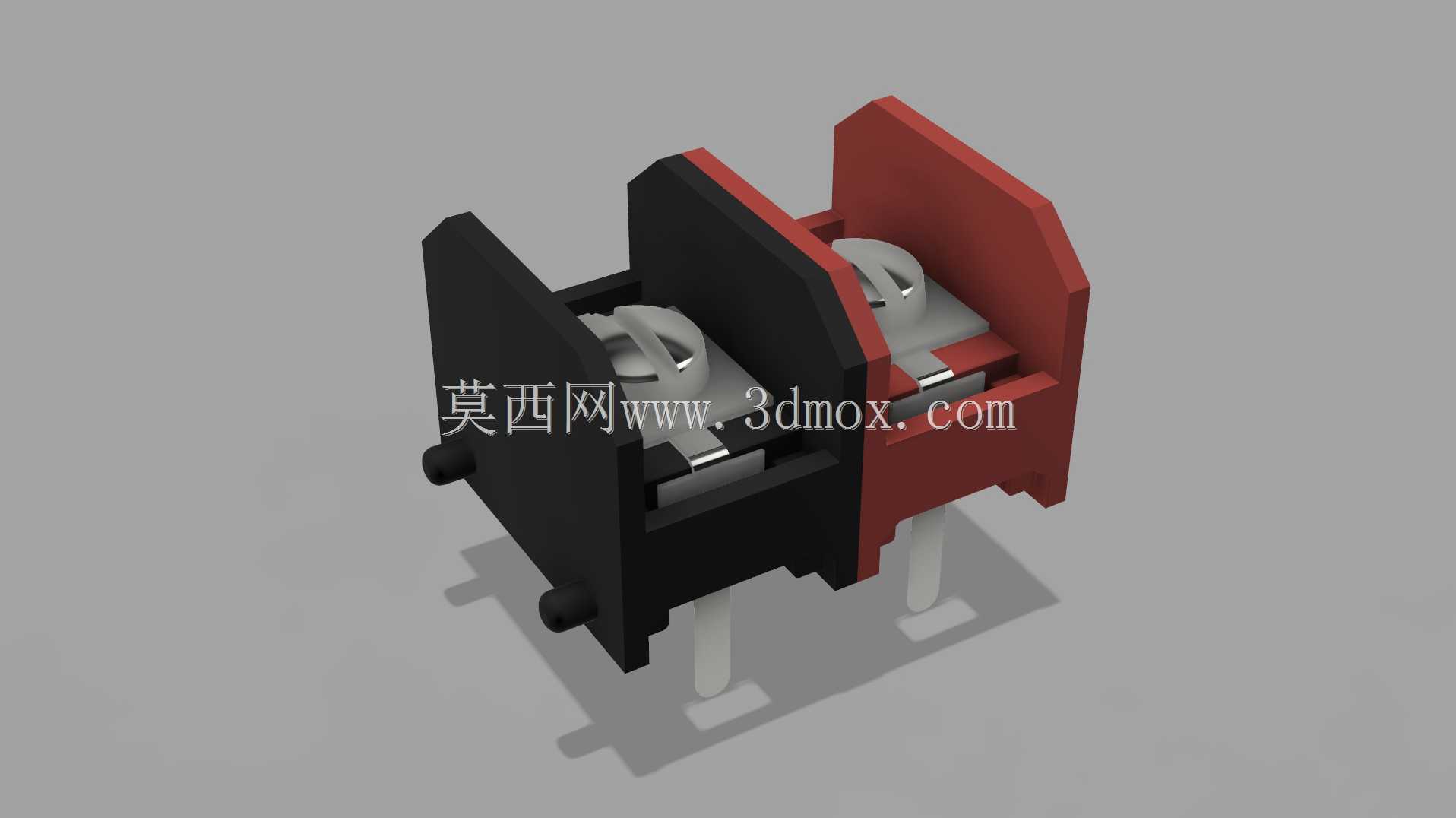

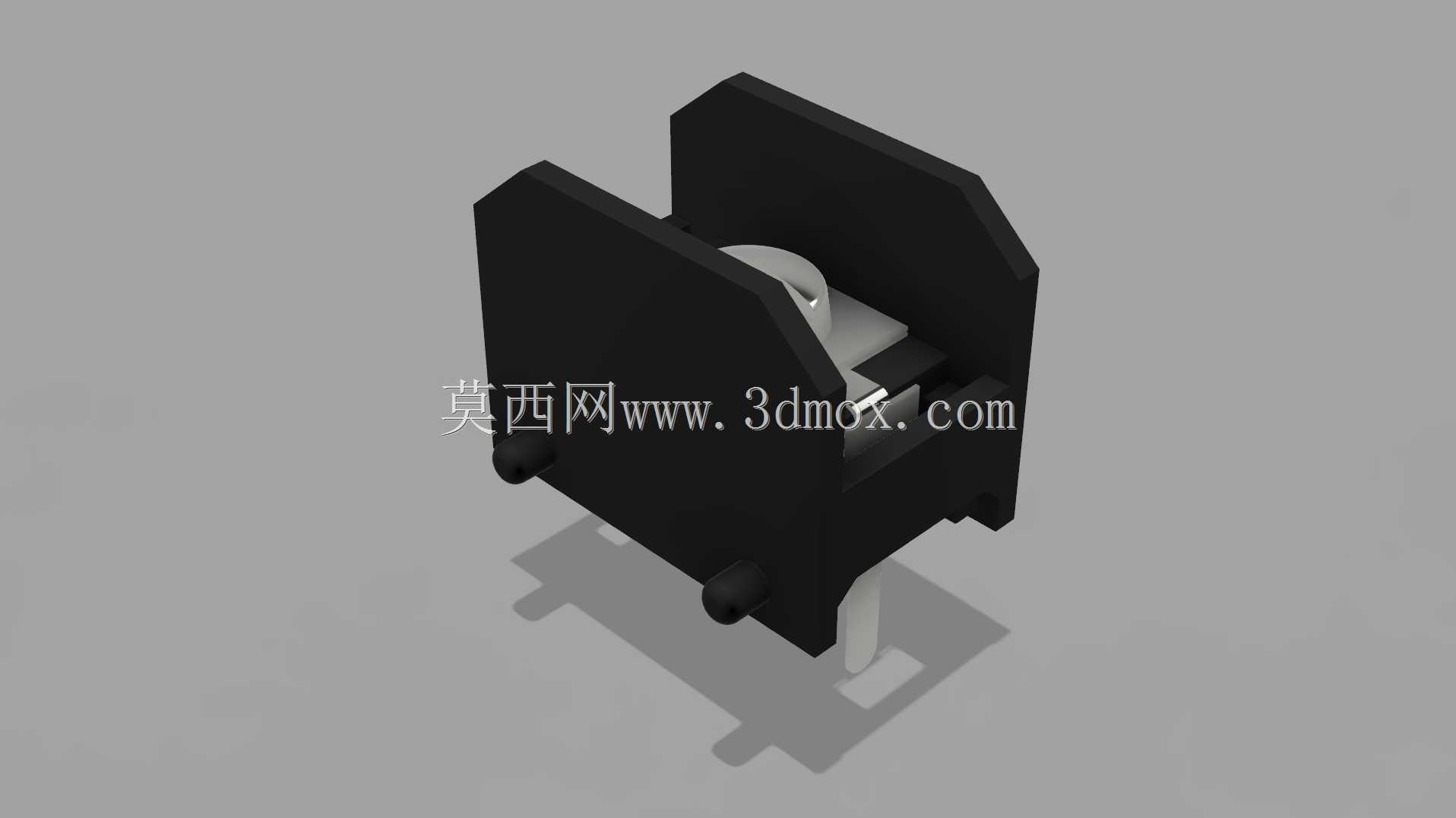

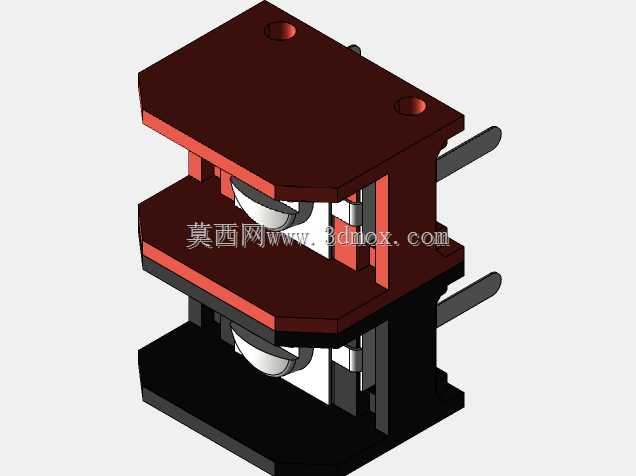

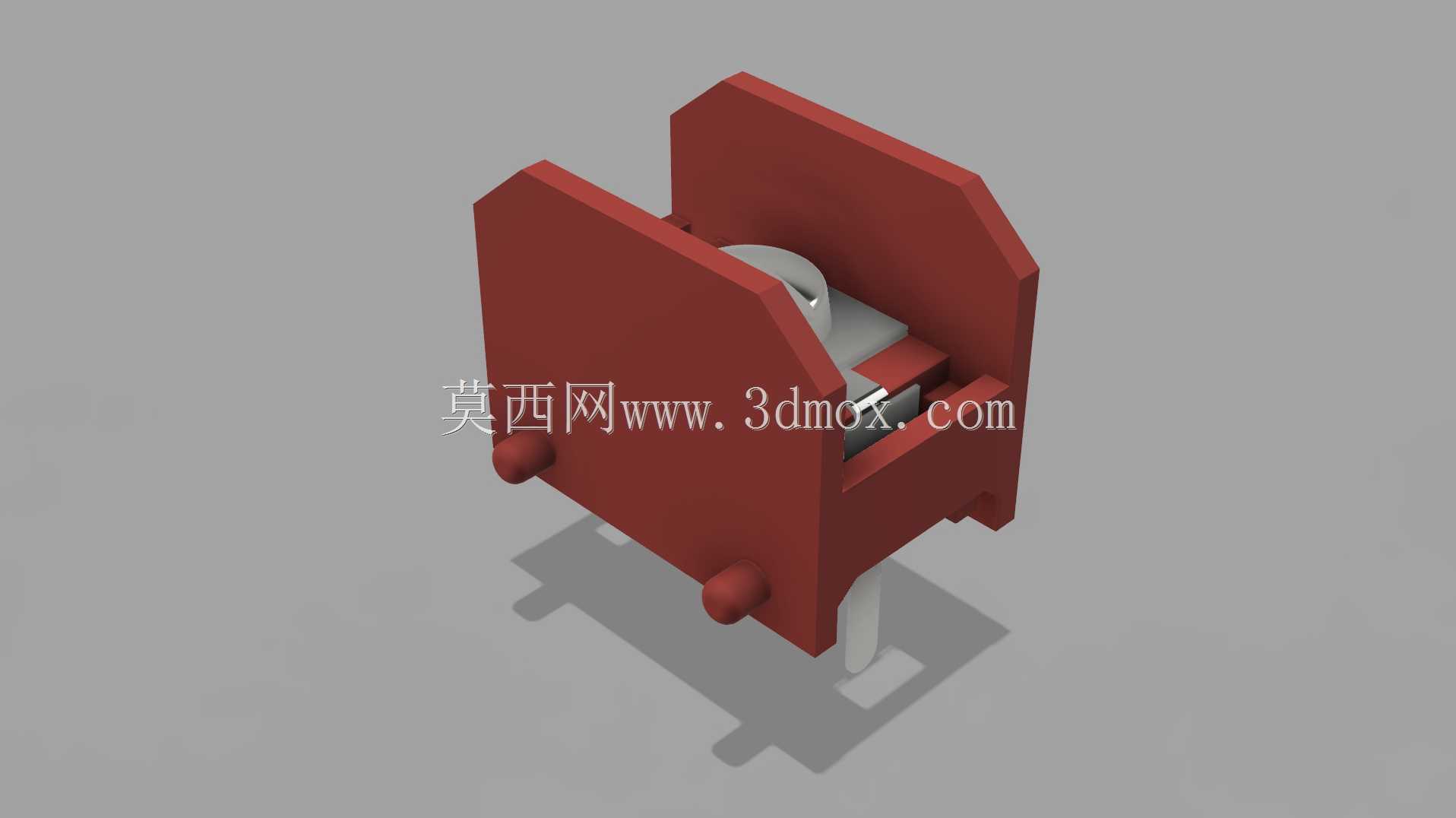

　　从结构上看，模型还原了双极并排布置的端子本体，黑色与红色壳体分别对应常规极性区分，便于装配与检修时快速识别正负极。每极内部包含金属压线件、螺钉锁紧通道以及向下伸出的PCB插针，插针位置按照标准网格间距排布，可直接穿过印制板焊盘进行波峰焊或回流焊固定。壳体两侧的挡墙向上延伸并形成侧向嵌套轮廓，这一设计使同型号端子能够沿宽度方向连续拼接，用户可根据实际回路数量灵活扩展极数，而不必为每种极数单独开制整套外壳。

　　建模时需要重点把握几个边界关系。首先是插针中心距与板厚方向的伸出长度，插针过长会增加焊接后变形风险，过短则影响焊锡浸润与机械锚固；其次是螺钉入口与压线框的同轴关系，螺钉旋入过程中压线框应沿壳体导向槽平稳升降，不能出现偏摆导致导线压接不实。屏障墙高度并非单纯加高，而是在导线弯曲半径、螺丝刀操作空间和电气间隙之间取平衡：墙顶需高于压线螺钉端部，防止相邻导线裸露部分搭接，同时不能遮挡工具进入锁紧孔。

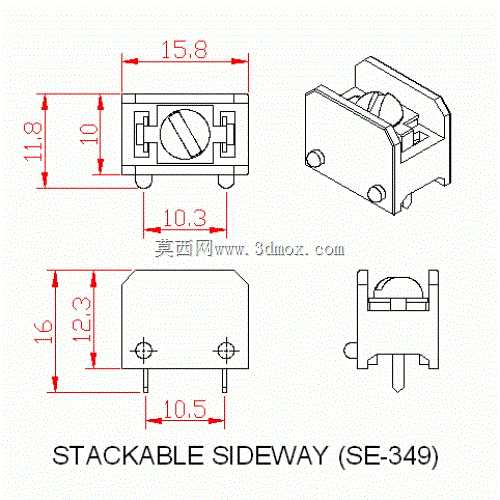

　　外形尺寸方面，端子宽度由极距决定，长度方向包含侧壁、加强筋和拼接定位结构，高度则覆盖压线机构行程与焊针过渡区。底部壳体设置了定位柱或贴合面，用于在PCB上预定位，减少过炉时端子受焊料张力拉动而偏移。侧壁的卡扣与邻件凹槽配合，拼接后可形成连续屏障面，既提高多极组件的整体刚性，也让分线区域外观整齐。

　　在实际选型中，结构工程师需要同时核对导线截面积、额定电流、温升余量和板上高度限制。该类端子通常用于多股软线或单股硬线引入，压线框接触面应保证足够夹持宽度，避免细铜丝被切断或局部应力集中。三维设计阶段将端子放入PCB装配环境后，还需检查周围电容、继电器、散热片等高大元件是否妨碍螺丝刀垂直操作，以及线束出线方向是否与机箱走线槽冲突。模型把壳体分色、金属压线件、插针和隔挡关系完整表达，可直接用于板框干涉检查、装配指导和连接器布局验证。
