方形带格栅金属板通风防护盖板

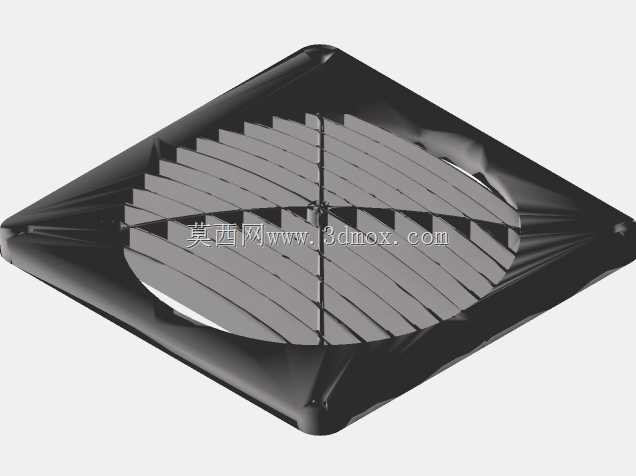

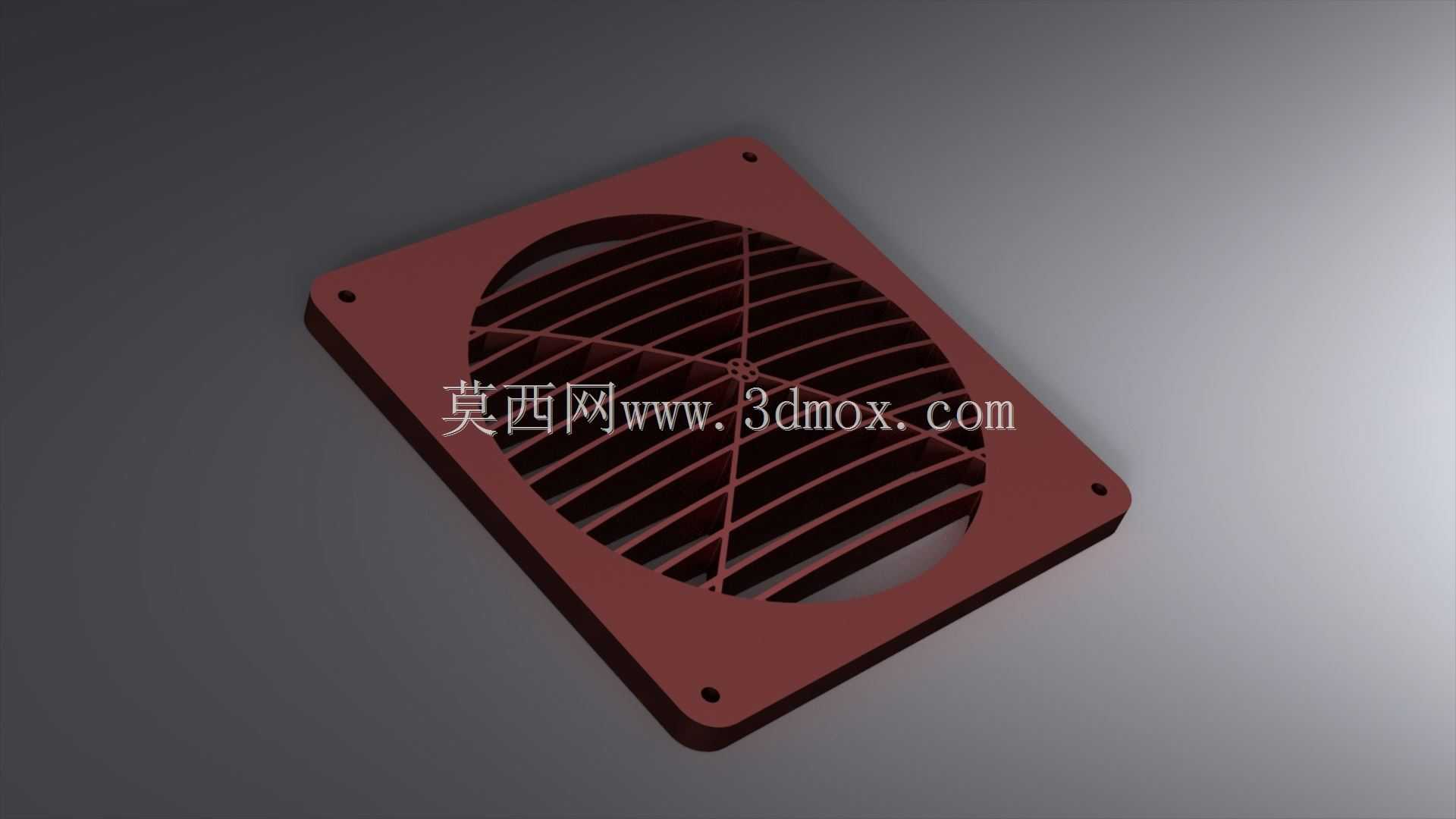

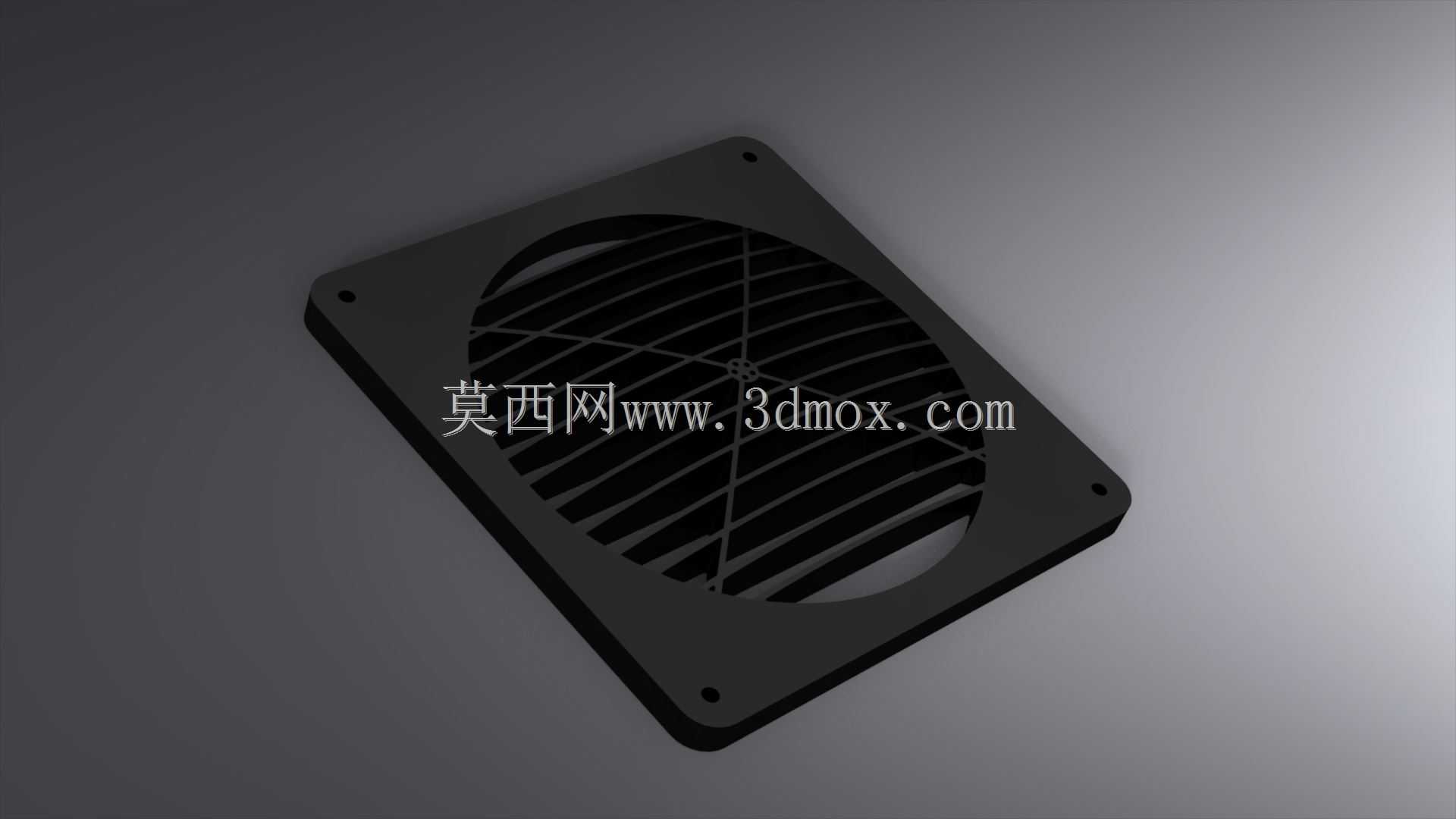

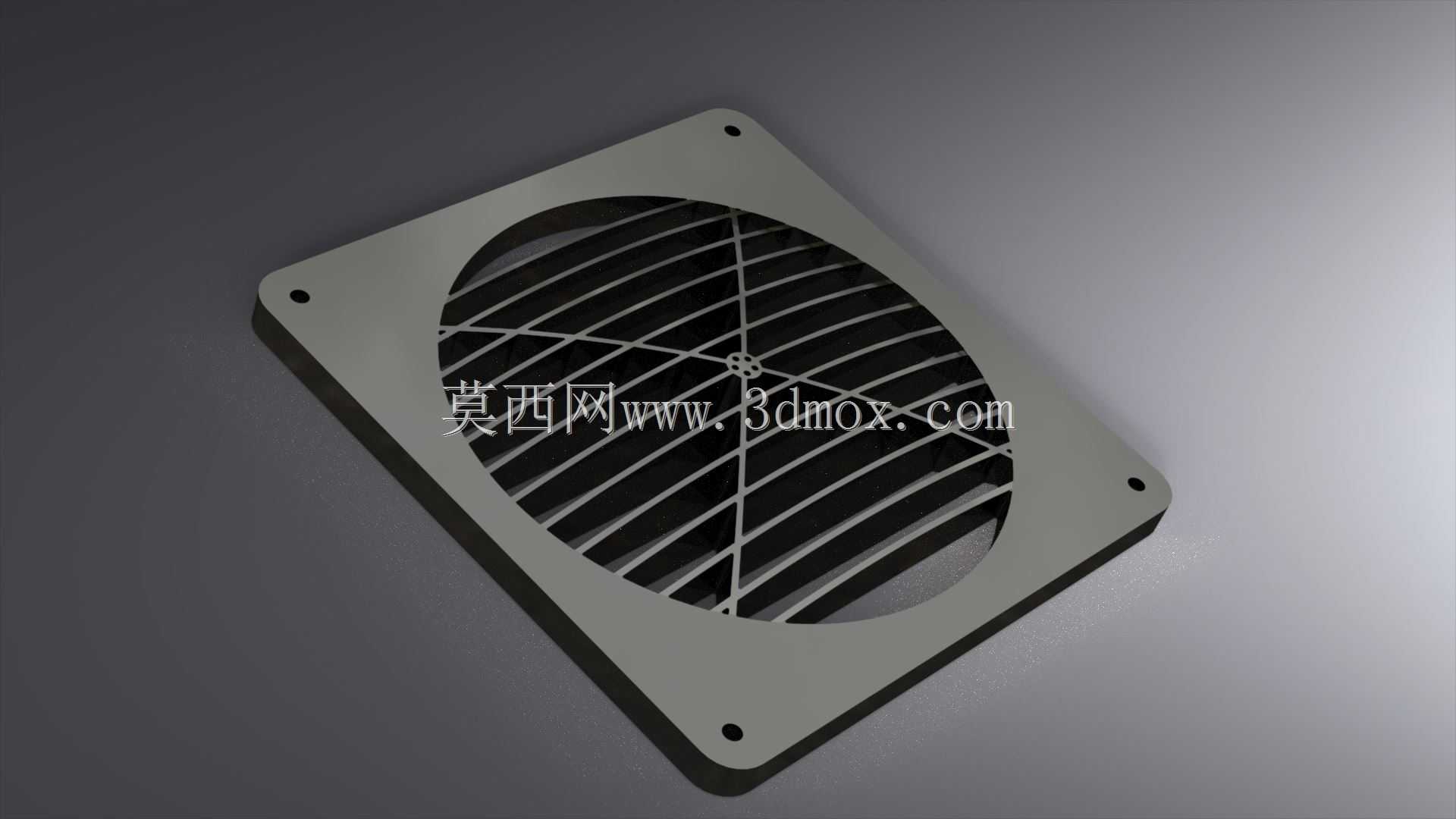

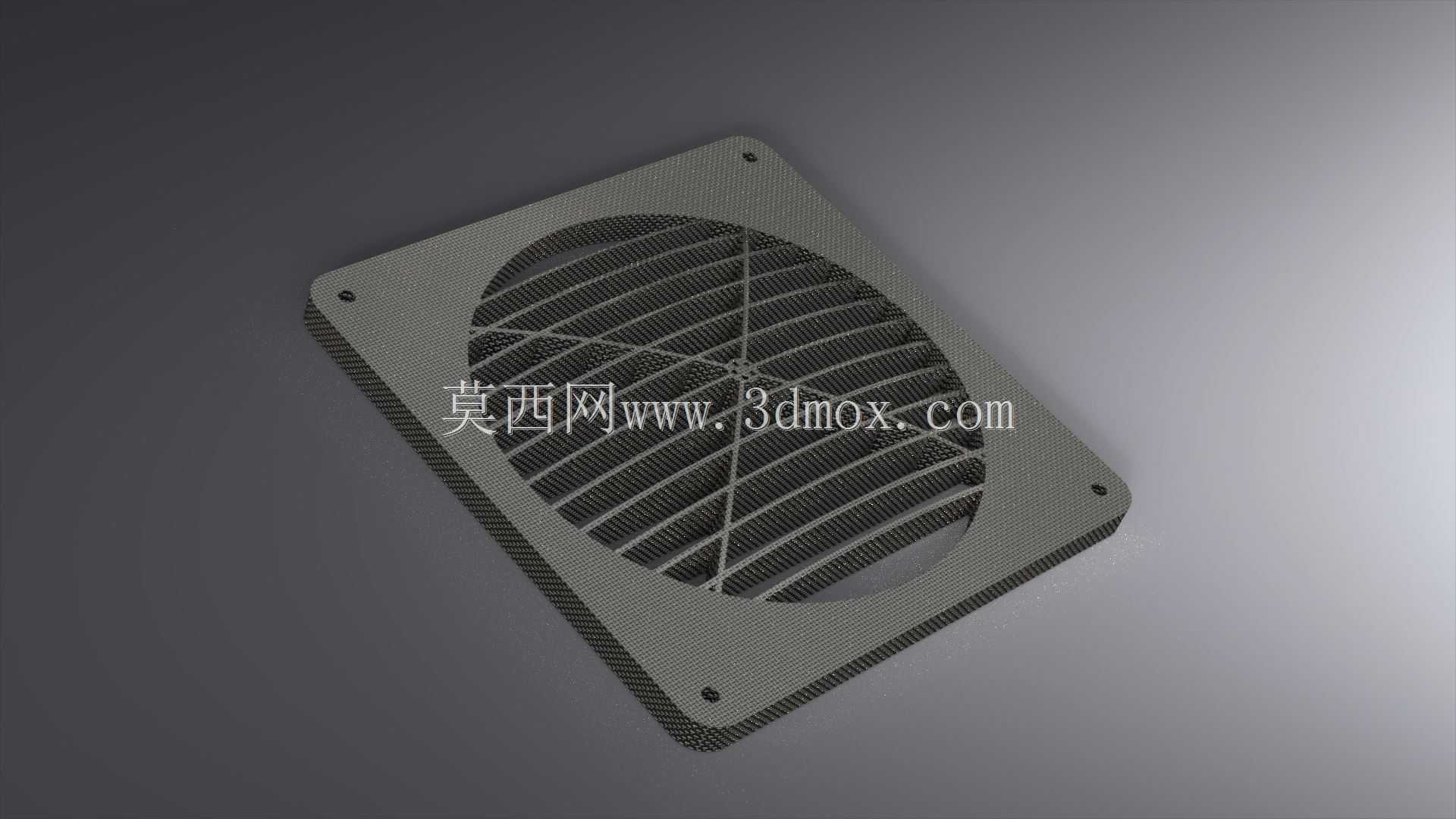

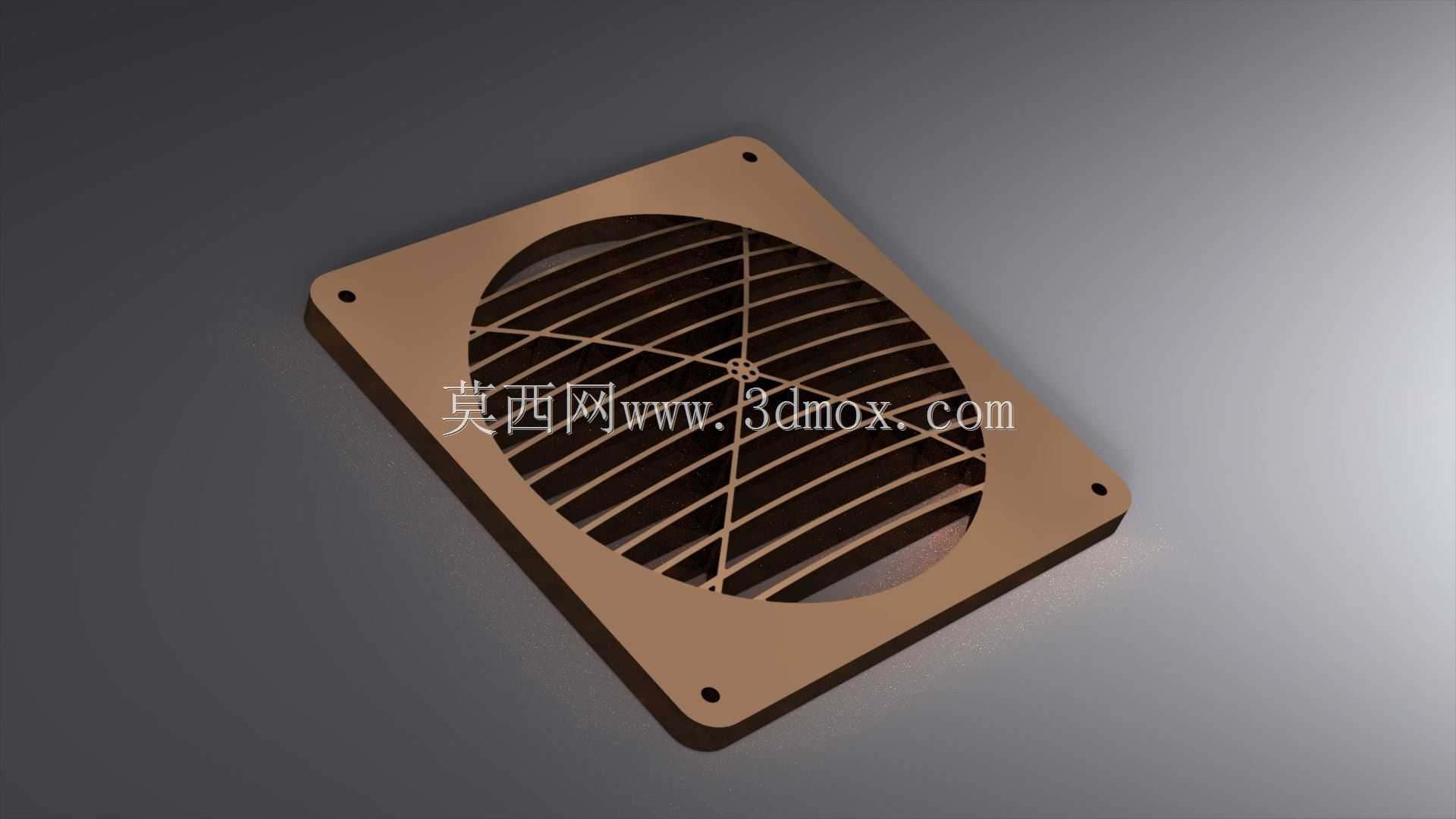

　　这类方形金属板通风口在机柜、电控箱、设备壳体以及工业风机安装位上使用频率很高，核心作用是在保证气流顺畅通过的同时，把旋转部件、带电区域与外部隔开，避免异物、手指或工具直接进入。结构上采用一块近似方形的薄金属板作为主体，四角预留安装孔，可直接通过螺钉固定在箱体壁面或风机法兰上；中部开出大尺寸圆形通风区域，与轴流风机或散热风扇的圆形出风轮廓相匹配，减少风阻并提高有效通风面积。

　　圆形区域内部布置多道平行导流格栅，并辅以交叉加强筋，形成稳定的百叶式防护结构。格栅间距需要兼顾通风量与防护等级：间距过大，防护能力不足；间距过小，则会增加压损、降低散热效率。实际选型时，常根据风扇直径、所需风量以及现场安全要求确定条缝宽度和筋条厚度。交叉筋不仅能提高盖板抗踩踏、抗碰撞能力，还能抑制薄板在气流脉动下产生振动和噪声。

　　从建模思路看，先建立方形外轮廓并确定四角安装孔的位置，再在中心绘制圆形通风边界；随后按等距阵列生成横向格栅，利用拉伸或切除形成贯通风道，最后加入斜向或十字加强筋，使整体在轻量化条件下获得足够刚度。板厚、翻边、圆角和孔位倒角都需要结合钣金加工工艺处理，避免尖角造成应力集中，也便于激光切割、折弯或冲压成型。

　　安装边界方面，方形外框要略大于风机外径，四角孔距需与机柜立柱、箱体螺柱或风扇安装孔保持一致；圆形开口不能与内部风扇叶片、接线端子或加强梁发生干涉。盖板与壁面之间可加装防尘网、密封垫或减振垫，以满足防尘、降噪和防松要求。对于户外或油污环境，还可在表面进行喷涂、镀锌或阳极氧化处理，提高耐蚀性。

　　在设备运行中，该件并不承担复杂传动功能，却直接影响散热系统效率和维护安全性。设计时需核对风扇风量曲线、格栅有效开孔率、安装螺钉规格以及板件变形量；若用于高速风机附近，还要关注格栅产生的湍流噪声。通过合理控制开孔形状、筋条布局和固定方式，这块通风盖板能够在防护、通风、强度与加工成本之间取得平衡，适合作为柜体散热口、风机防护罩和设备壁板通风组件使用。
