铝合金小型休闲作业快艇三维结构

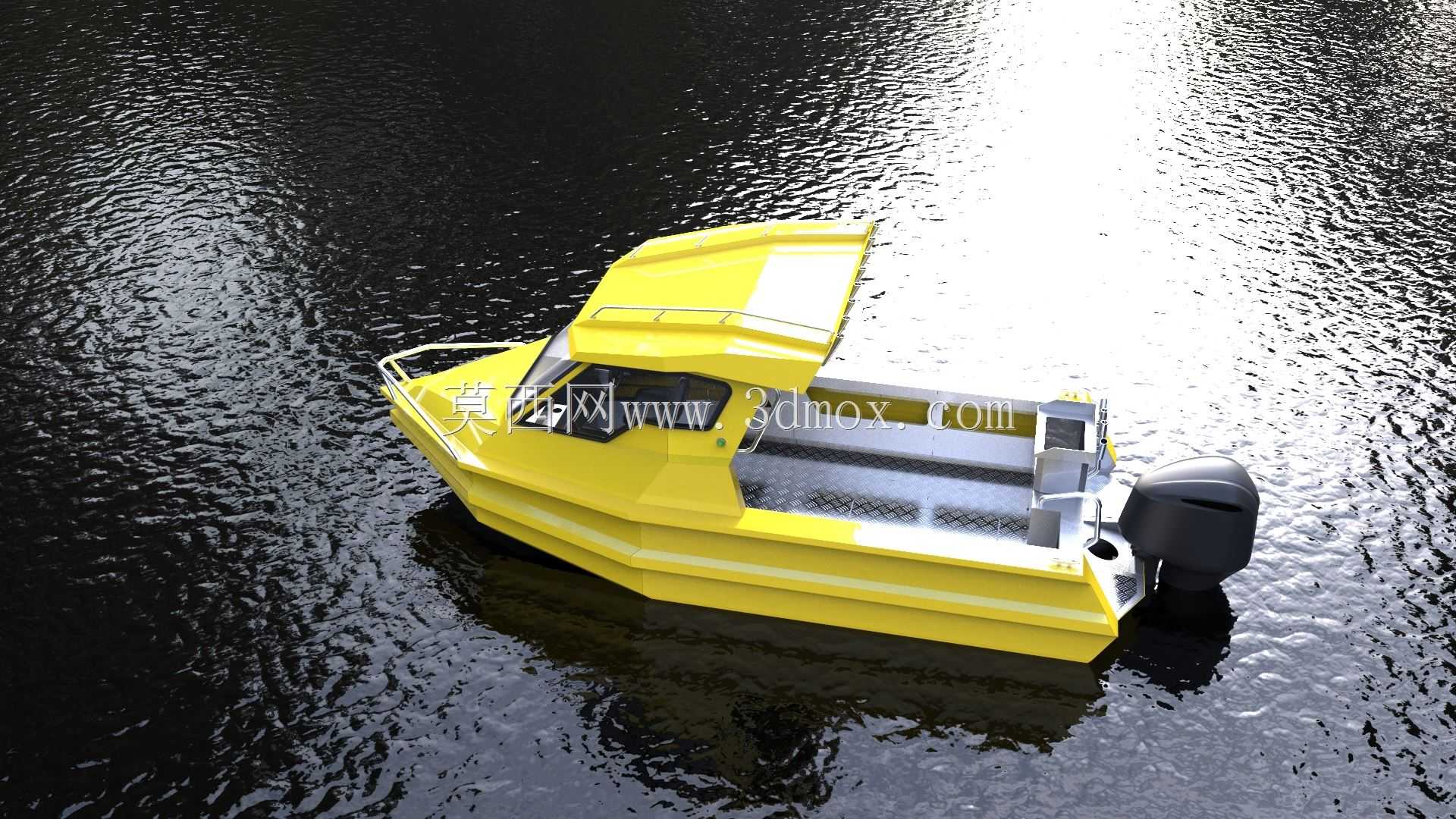

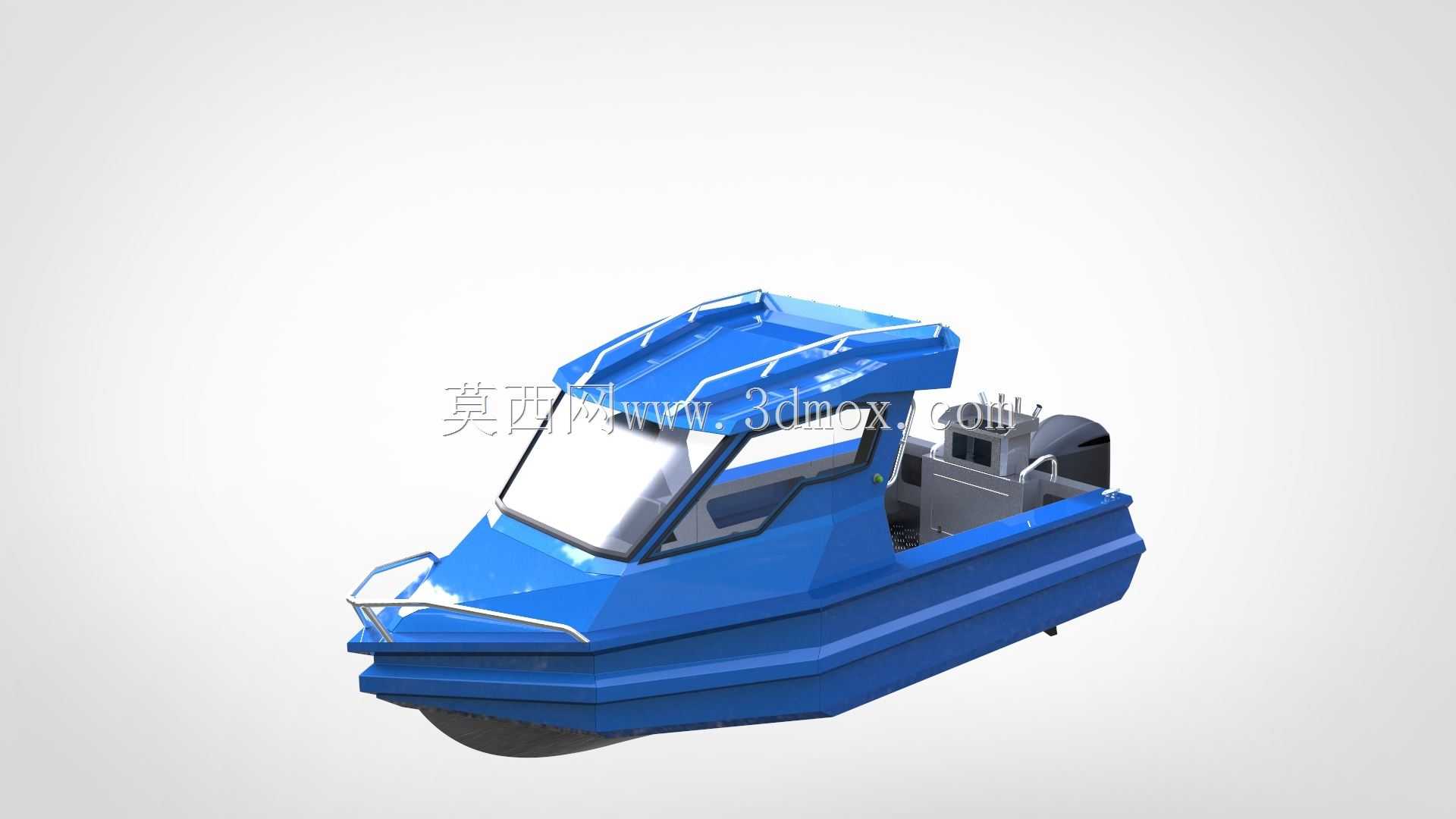

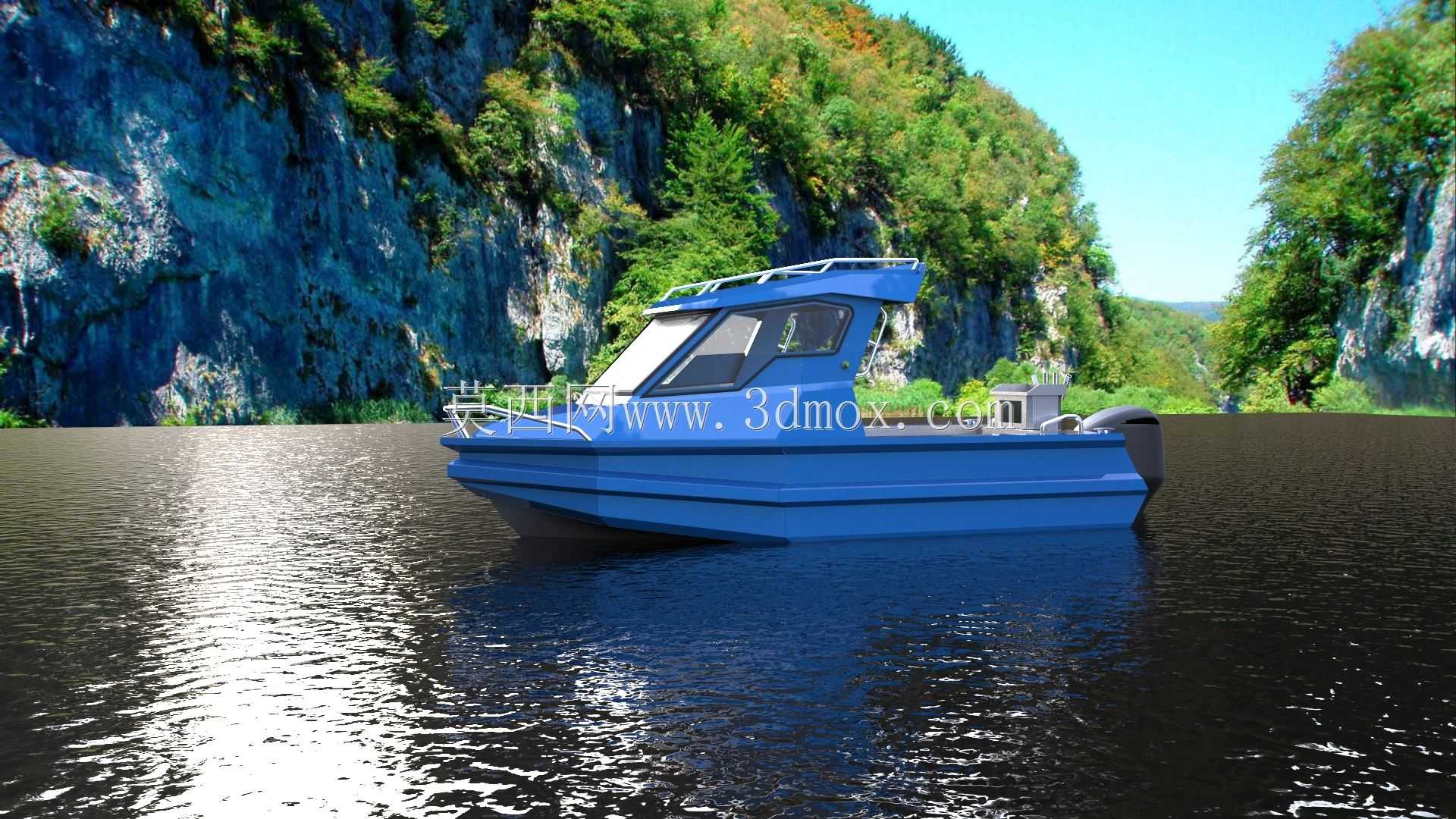

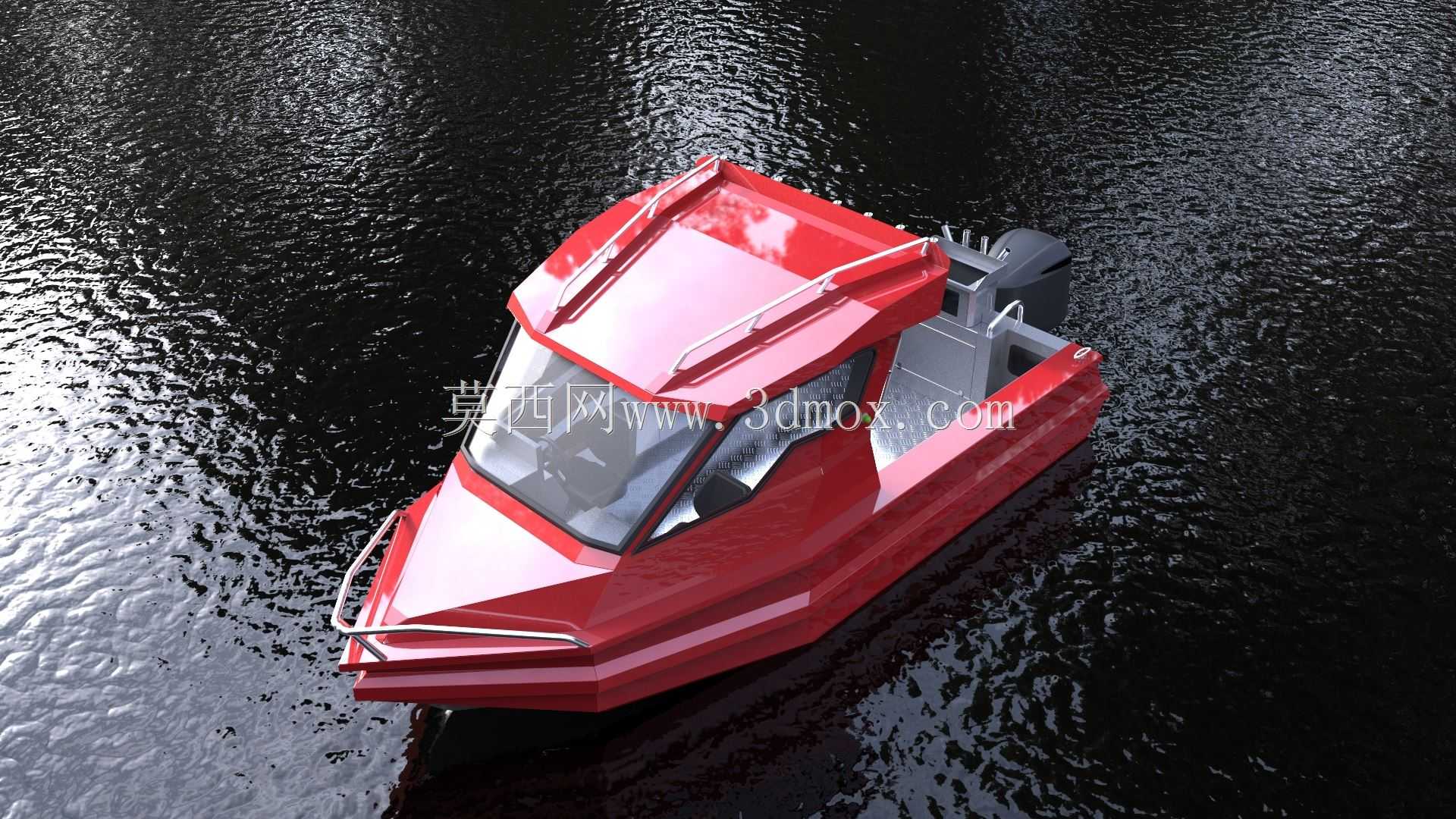

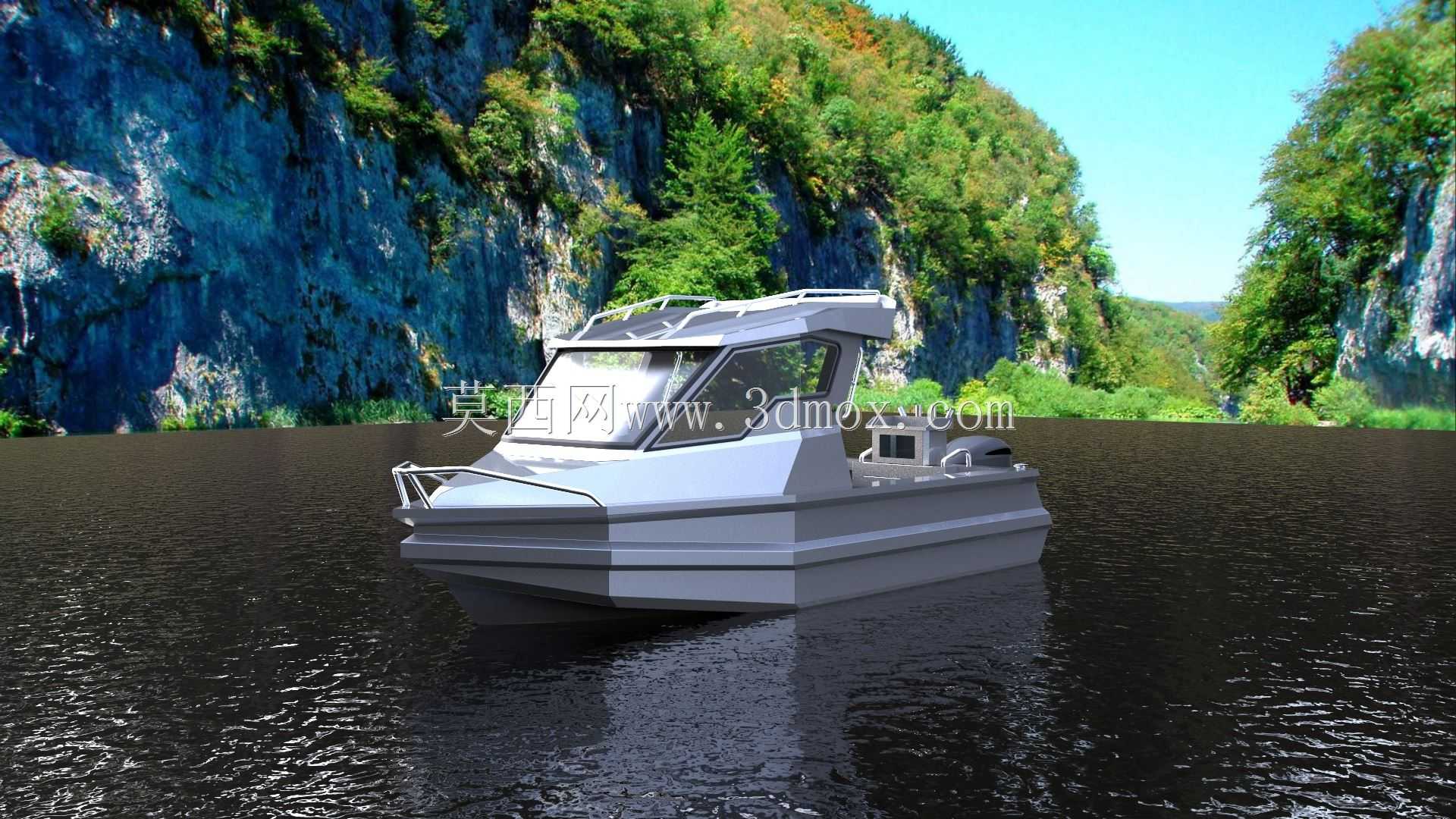

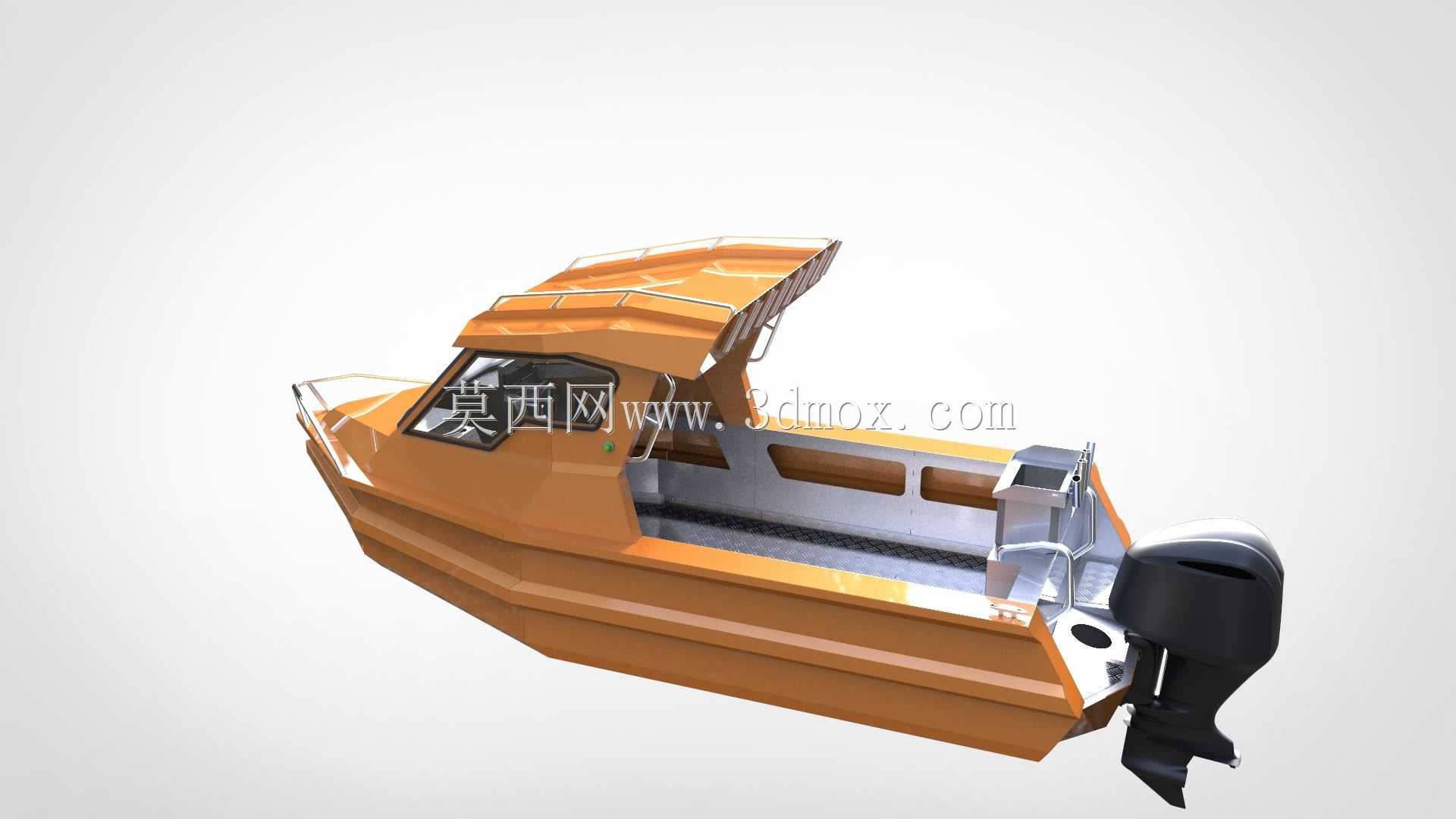

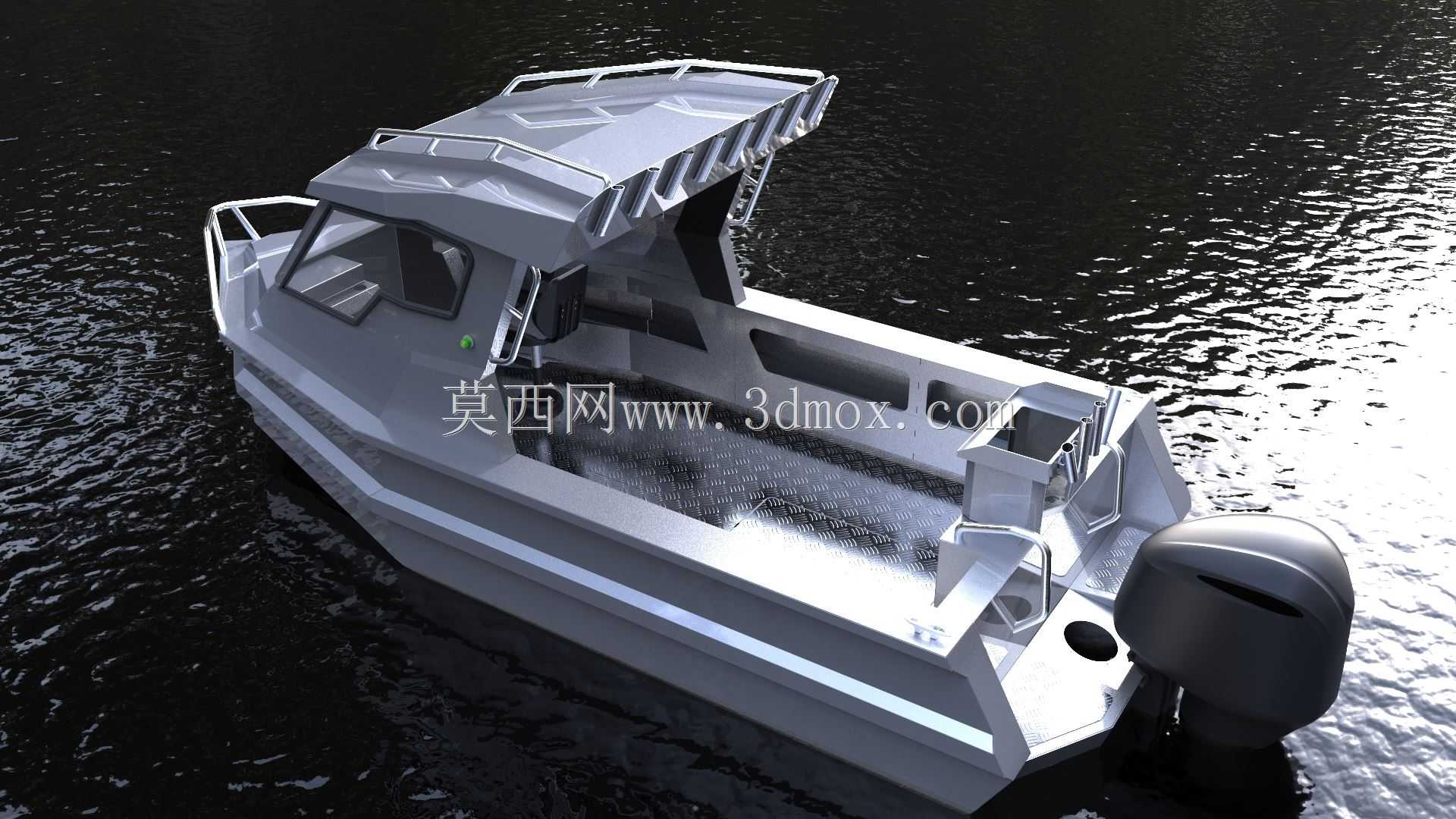

　　该模型呈现的是一款面向近岸浅水区域使用的小型铝合金快艇，整体采用带封闭驾驶舱的敞开式后甲板布局，前部设置挡风玻璃与舱顶遮蔽结构，中部布置驾驶操控位与乘员乘坐区域，后部预留平整作业甲板并外挂舷外动力装置，能够兼顾休闲载客、短途通勤、近岸巡检、轻型渔业辅助等多种使用场景。船体外壳采用折角线型设计，舷侧多道折边既增强铝板焊接后的整体刚度，也在航行时起到引导水流、降低拍击的作用；V型船底在保证航向稳定性的同时，可适应内河、湖泊、港湾等水面环境，靠岸和滩涂短时停泊时也具备较好的抗擦碰能力。建模过程中需要重点控制船体外壳的曲面过渡、舷侧折角线连续性以及船底板与艉板的连接关系，艉板区域需预留舷外机安装面、夹紧空间和转向操作余量，外挂机的重心位置、

　　浸水深度与船体尾封板高度直接影响推进效率和航行姿态。前舱罩与挡风玻璃形成独立驾驶空间，舱顶轮廓兼顾遮阳挡雨和视野需求，侧窗、前风挡与舱体边界需要保持装配间隙；后甲板表面采用防滑纹理表达，周边设置护栏、系泊点和座椅边界，便于人员在低速作业或停靠时活动。尺寸边界方面，这类小艇通常控制在六米级长度范围内，宽度围绕乘员布置、甲板通行和拖车运输限制确定，船体高度则需平衡干舷安全性、舱内空间和岸库存放条件。结构拆分上可分为船体壳板、甲板、驾驶舱罩、风挡、座椅、护栏、尾机及内部加强筋等模块，铝制船体适合通过钣金折弯、焊接和局部加强实现，建模时应关注板厚一致性、焊缝区域搭接、舱内龙骨与肋板支撑，以及舷外机安装区的局部补强。整体方案突出轻量化、耐蚀性和维护便利性，外形简洁硬朗，功能分区明确，可为小型船舶方案展示、结构校核、改装设计和水上装备选型提供直观参考。
