内河小型光伏混动作业渔船结构

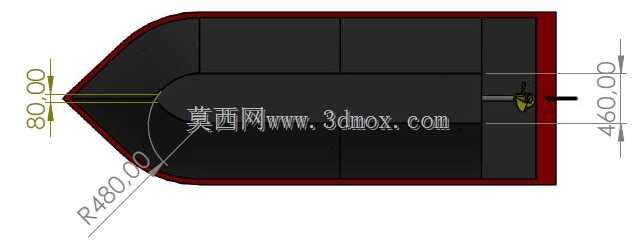

　　这套三维结构针对近岸、内河及湖区小型作业船的日常使用工况展开，核心思路是在传统燃油动力船体上叠加光伏发电与储能供电链路，让船舶在停泊、低速巡航和轻载作业时减少燃油消耗，同时保留原动机应对急流、长距离转移和高负载工况。模型中船体采用狭长平底线型，适合吃水较浅的河道、湖泊与河口区域，靠岸时对码头条件要求低，也便于在滩涂、临时停靠点上下人员和转运物资。

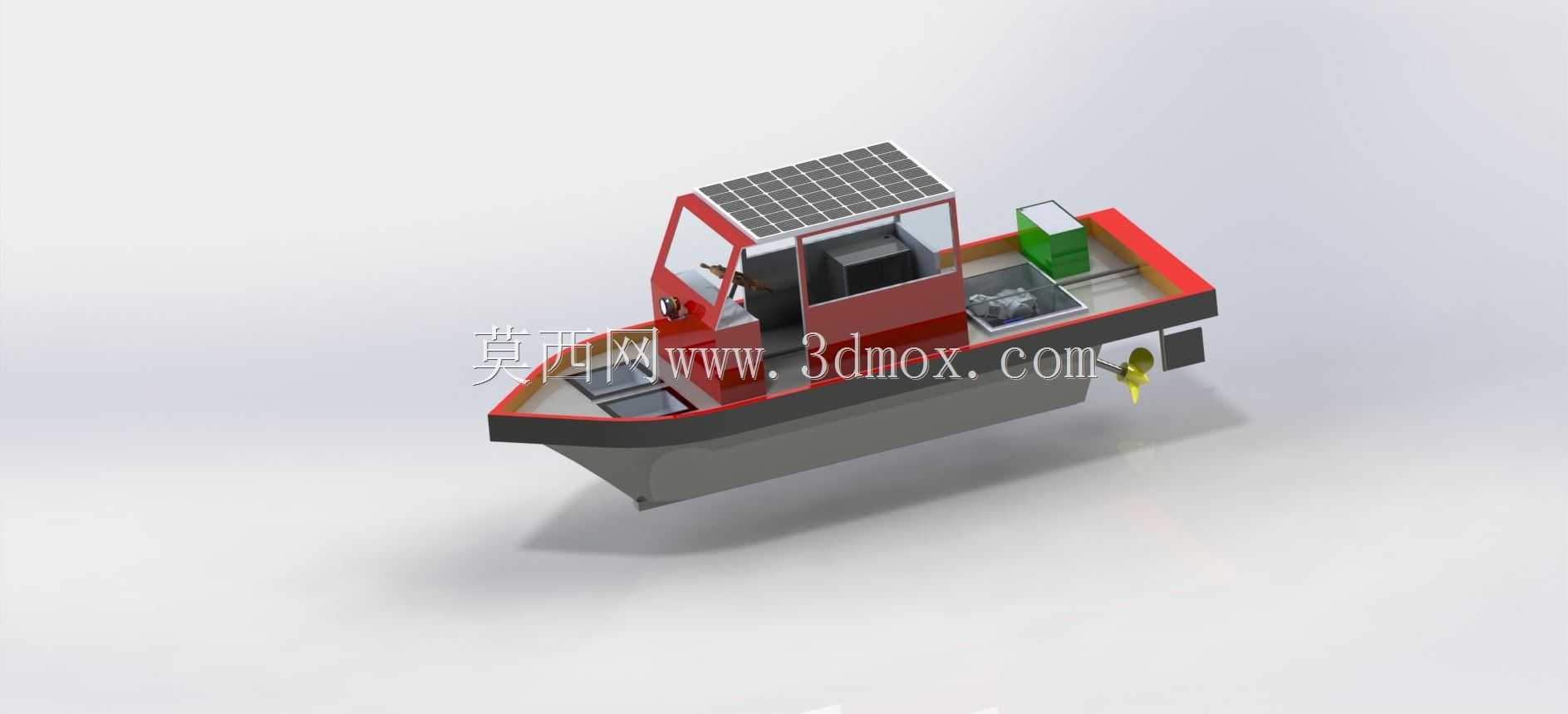

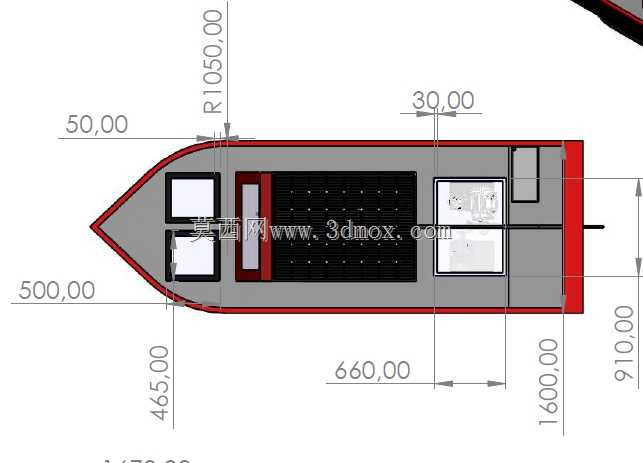

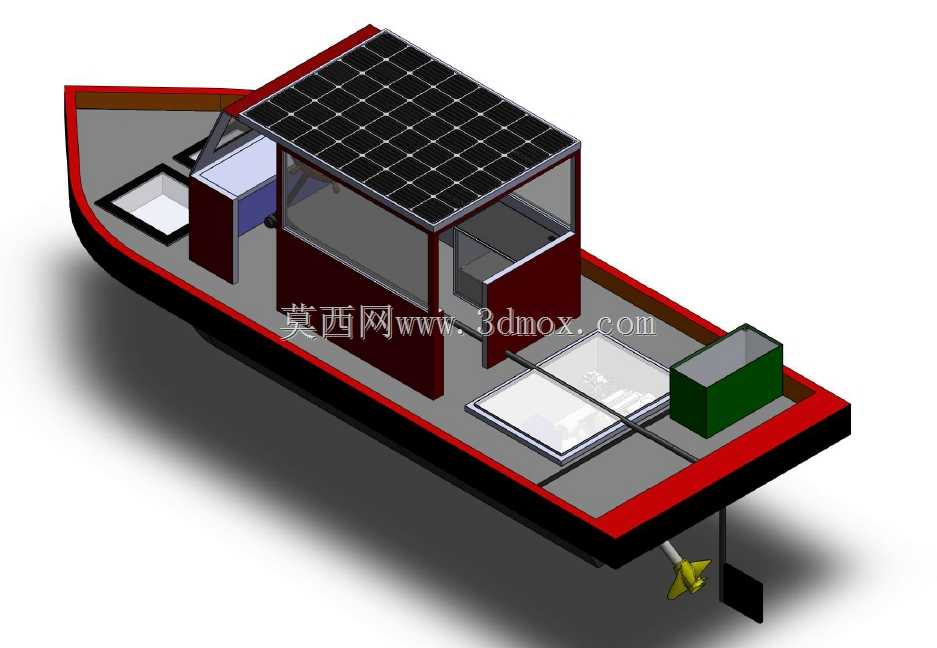

　　从布置上看，驾驶舱位于船体前部偏中位置，舱顶铺设整面光伏组件，组件边框与舱顶支架形成固定安装面，四周预留维护间隙，避免人员清洁板面或检修接线时踩踏薄弱区域。驾驶舱内部保留操纵台、座椅和舵机控制空间，前窗与侧窗形成开阔视野，船首作业甲板裸露在外，方便放置网具、采样设备、工具箱或临时捕捞物资。船体中后段设置储能箱体、控制模块和动力相关部件，绿色箱体可作为电池或电气设备舱，周边留有散热和检修开口；尾部布置推进装置，轴系、螺旋桨及舵叶位置在模型中均有体现，便于校核水下部件与船底板的间距。

　　混动逻辑并不是简单把电池搬上船，而是要平衡重量、稳性和操作安全。光伏板位于高处，会带来一定迎风面积和重心升高，因此舱体骨架、顶棚支撑和设备固定点需要连续承载；电池等较重设备则贴近船底中线布置，以降低横摇影响。甲板通道从驾驶舱通向船尾，两侧护边和舷墙结构可减少人员落水风险，也能阻挡小型工具滑入水中。船首、船舷与尾部的安装边界在建模时均按实船装配关系处理，外板、舱壁、甲板、支架和设备之间没有明显干涉，适合用于船舶方案展示、结构布置评审以及新能源动力教学演示。

　　在实际应用中，这类船可承担短途巡逻、水文观察、生态采样、沿岸养殖看护和小型捕捞补给等任务。低速航行时，光伏与储能系统可支持照明、通讯、导航、传感设备及电动推进；遇到逆流、风浪或需要快速转场时，燃油动力可提供稳定功率。模型把开放式作业甲板、封闭驾驶舱、顶部光伏阵列、尾部推进器和中部能源模块整合在同一船体平台上，能够直观呈现混合能源船舶的空间分配、设备密度和维护路径，也为后续调整电池容量、板架面积、舱室位置和推进形式提供了清晰的三维校核基础。
