车间数控工位PC控制台架结构设计

　　这套控制台架主要面向小型数控加工、业余CNC改造以及车间零散工位的人机操作需求，把显示器、键盘、鼠标和现场控制终端集中到一个可落地的支架上，减少设备在机床旁随意摆放带来的线缆拉扯、台面占用和操作干涉问题。实际布置时，架体通常靠近数控设备操作侧，操作者在装夹工件、对刀和查看程序之间转身即可完成参数确认，不需要额外占用机床工作台面，也避免了电脑直接放置在油污、切屑飞溅区域。

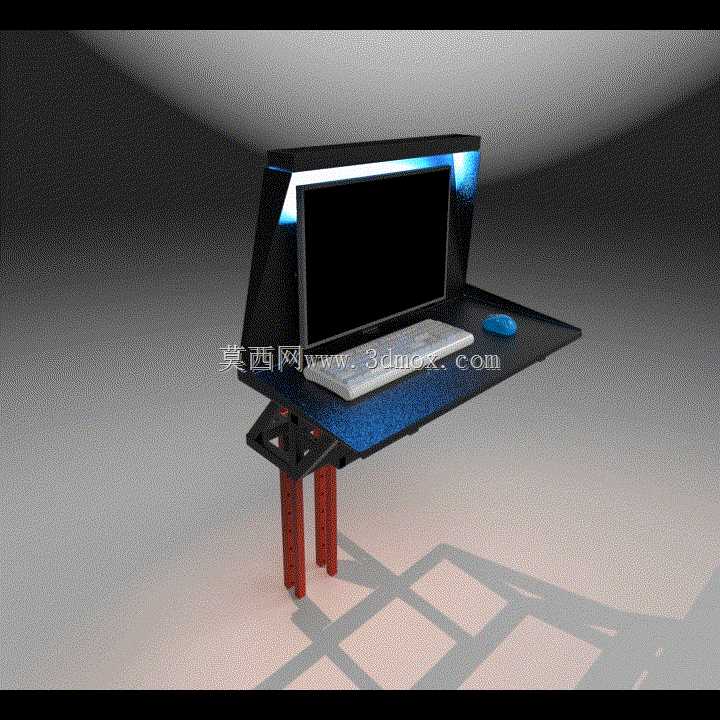

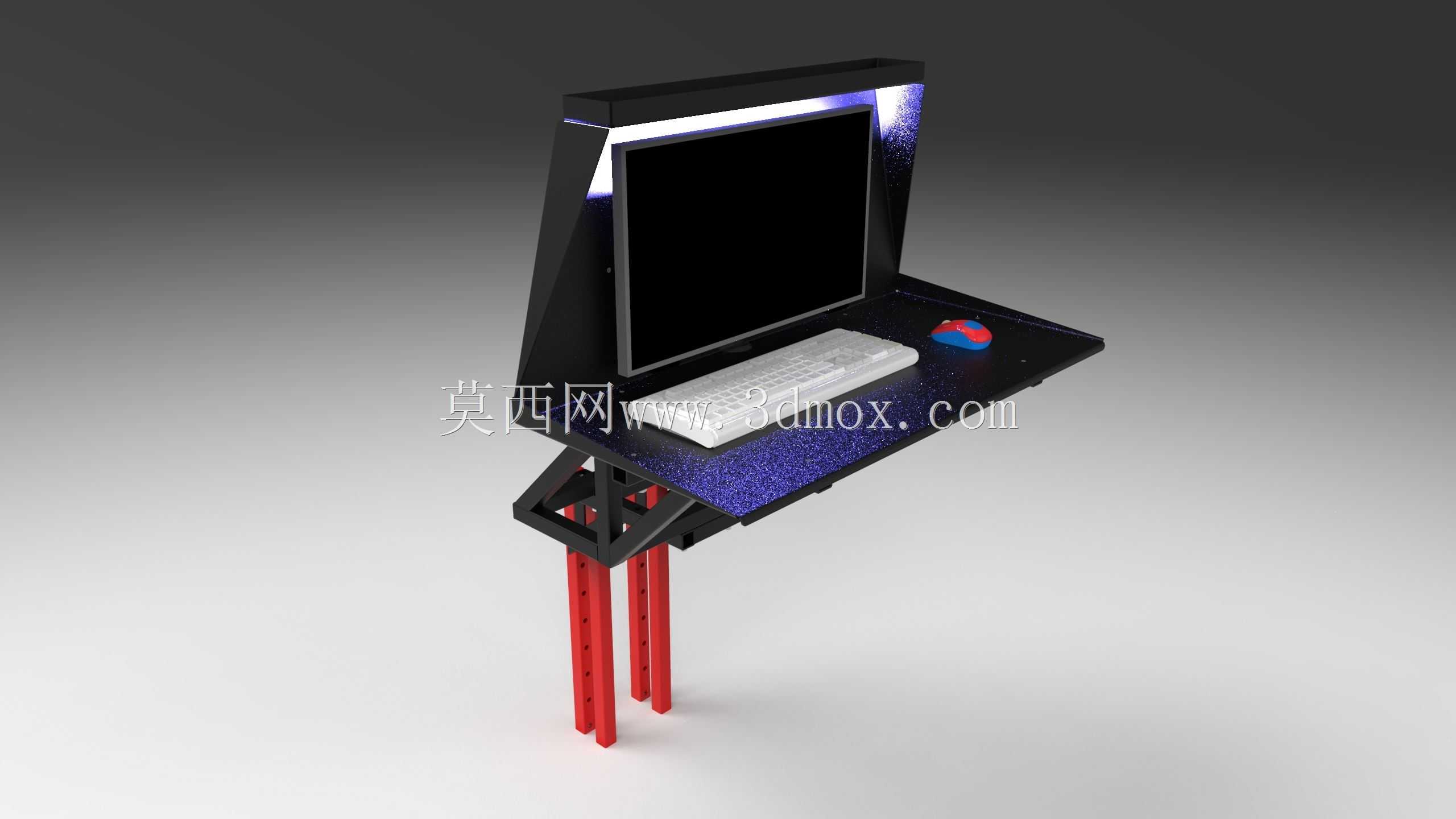

　　结构上采用上部承托平台与下部立柱支撑组合的方式。台面预留显示器放置区、键盘操作区和鼠标活动区，前缘留出手臂自然放置的空间，后方设置挡边和显示区域围护，降低设备因振动或误碰滑落的风险。背部斜向护板既可以遮挡部分现场光线，提升屏幕可读性，也能容纳线缆走向，使电源线、视频线和信号线沿支架内侧收拢，不在地面形成缠绕。台面下方设置镂空连接段，方便线缆从桌面穿入立柱，并为后续加装按钮盒、急停开关、小型接线端子留出位置。

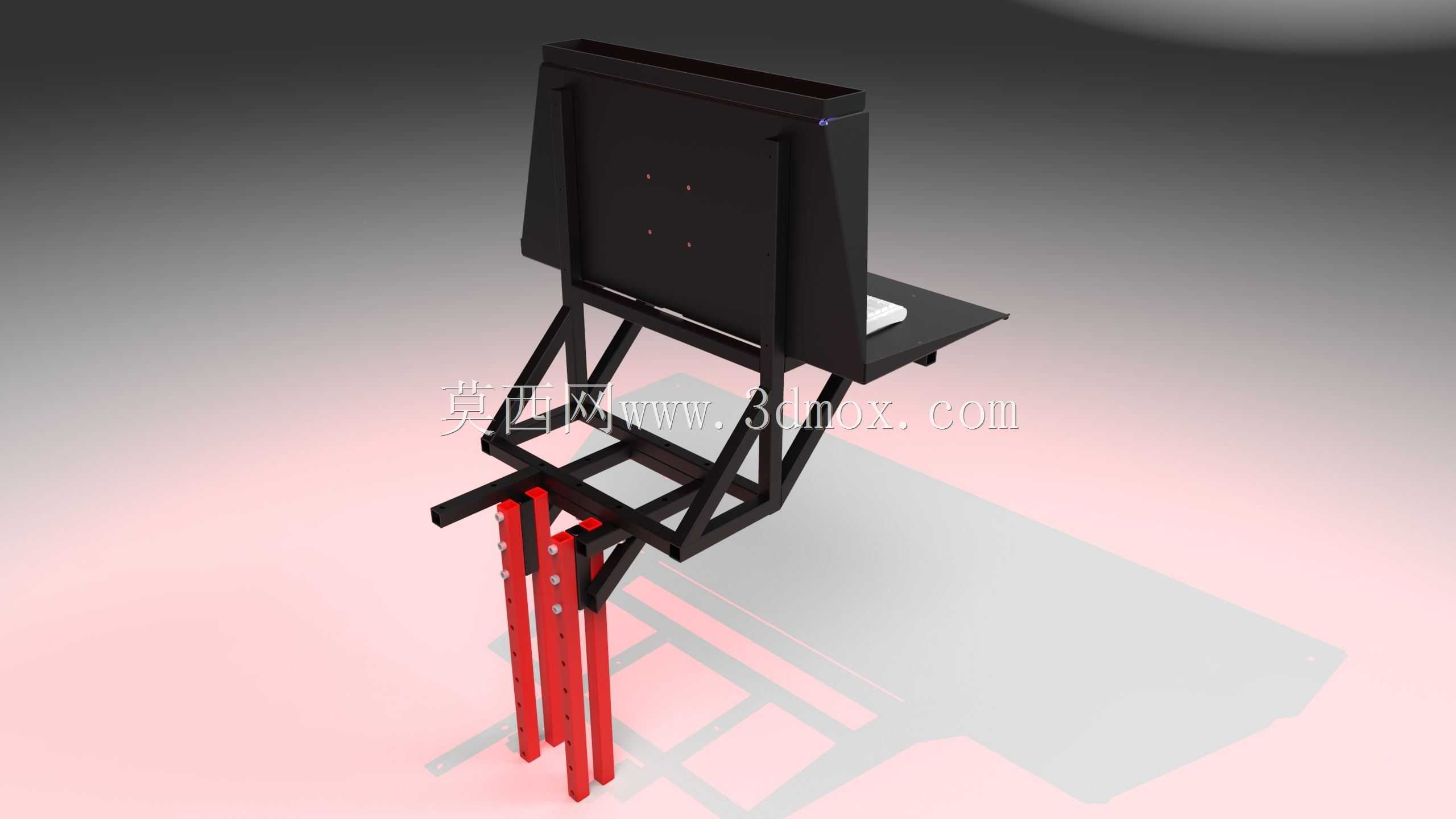

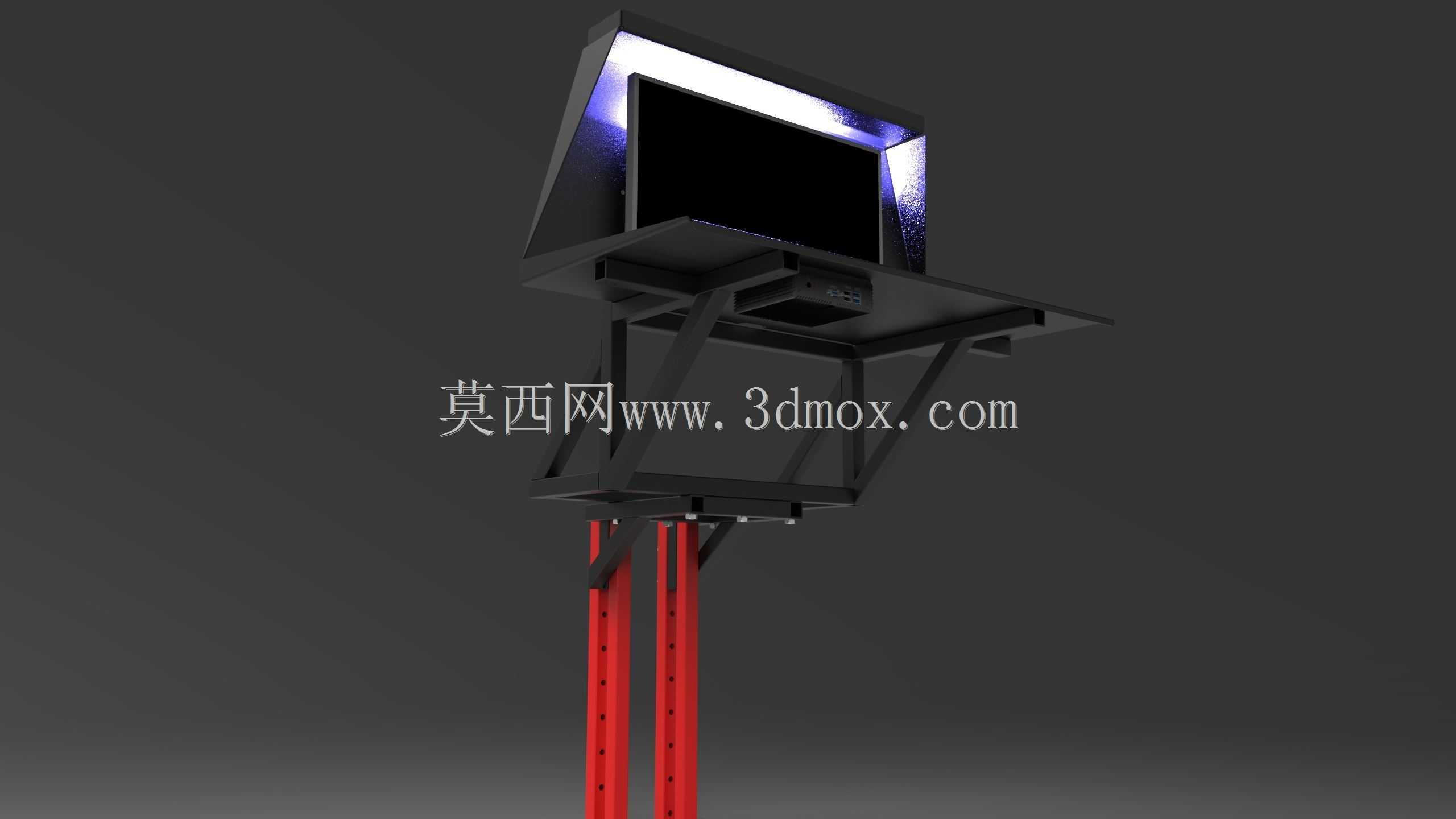

　　下部支撑采用双立柱落地形式，柱脚与地面接触区域需要结合车间地面条件进行固定或配重。若放置在轻型装配区，可通过地脚螺栓与预埋钢板连接；若用于临时调试工位，也可在底部增加加宽底盘，提高抗倾覆能力。立柱间距经过避让设计，中间留出腿部活动和检修空间，操作者坐姿使用时不会与支腿发生碰撞。架体高度以坐姿视线与显示器上沿接近平齐为原则，键盘面保持在前臂自然弯曲的操作范围内，长时间输入程序和核对加工坐标时疲劳感更低。

　　从安装边界看，设计时需要重点核对显示器厚度、键盘宽度、台面纵深以及底座外轮廓，确保电脑外设安装后不超出通道安全距离。架体后侧与机床防护罩、电气柜之间应预留线缆弯曲半径和维护手指空间，两侧不宜紧贴移动门或排屑装置。台面承载不仅要考虑显示器和键盘重量，还要考虑现场临时放置工具、样板文件和小型操作盒的工况，因此支撑节点、台面连接孔位和柱脚焊缝都需要按振动环境校核。

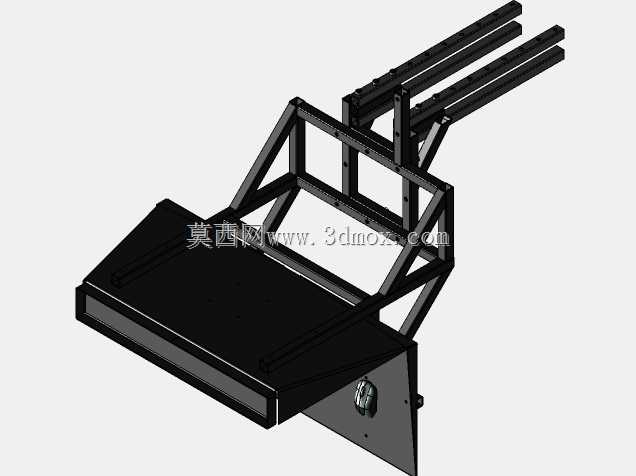

　　建模过程中，支架各板件、管材、台面和安装孔位均按可装配关系搭建，便于后续展开工程图、切割下料和焊接工装设计。整体结构没有复杂传动部件，加工门槛较低，适合作为车间自制工位器具，也可在批量生产线中作为标准化人机操作终端架使用。
