推拉式快速夹具工装锁紧机构

　　这套推拉式快速夹具主要面向工装治具、焊接工位、检具定位以及小型装配线中的工件压紧场景，属于手动快速夹紧元件里的直线推拉类别。实际使用时，扳动手柄会带动内部连杆越过死点，使前端推杆沿轴向伸出并保持锁紧，工件被压头抵住后不会因普通振动或切削力松脱；反向扳动手柄则快速回缩，留出取放空间。相比螺纹压紧方式，它不需要反复旋拧，操作行程短、开合动作明确，适合节拍较高的重复装夹作业。

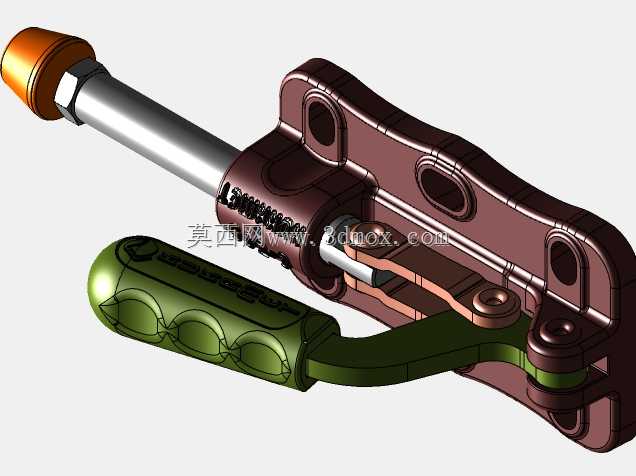

　　结构上，模型完整呈现了安装底座、销轴、连杆、手柄、推杆、锁紧螺母和前端压头之间的配合关系。底座采用带安装孔的板式造型，可通过螺栓固定在工作台面、夹具底板或型材框架上；侧面轮廓做了加强和避让，既保证销轴支承区域的刚性，也控制整体重量。手柄包覆区域采用符合握持习惯的曲面，指位凹陷便于操作人员施加扳动力，同时在戴手套的车间环境下仍能稳定操控。推杆为长轴形式，端部配置可调压头与螺母，能够根据工件厚度或压紧距离微调伸出量，适配不同定位面。

　　设计这类夹具时，核心在于连杆死点位置、推杆行程和安装边界的平衡。死点过浅会导致锁紧不可靠，受侧向力后容易脱开；死点过深则操作力增大，手柄回扳费力。模型中各铰接点的轴线关系、连杆厚度以及手柄回转范围都被清楚表达，便于工程师检查压紧状态下的力传递路径，也可以在三维布局中提前验证手柄是否与工件、护栏或相邻夹具发生干涉。

　　从安装边界看，底座孔位决定了底板开孔位置，推杆轴线应尽量通过工件受力区，避免压紧时产生明显倾覆力矩。前端压头与工件接触面可根据需要更换橡胶头、金属压块或浮动压头；若用于焊接工装，还要考虑飞溅、烟尘和清理空间，压头位置不宜贴近焊缝。若用于机加工检具，则应关注推杆与定位面的平行度，防止侧向分力使工件移位。

　　该三维结构对夹具选型和非标设计都有直接参考价值：设计人员可据此核对安装孔距、手柄摆动空间、推杆伸出方向以及压头调节范围，也能在总图中模拟工人操作姿态。对于多工位夹具，还可以把同型号元件按阵列方式布置，通过统一手柄方向减少误操作。整体结构紧凑、动作直观，既保留了手动肘节夹具的快速锁紧特性，又通过直线推拉形式满足轴向压紧需求。
