筒仓料仓用800直径焊接人孔装配结构

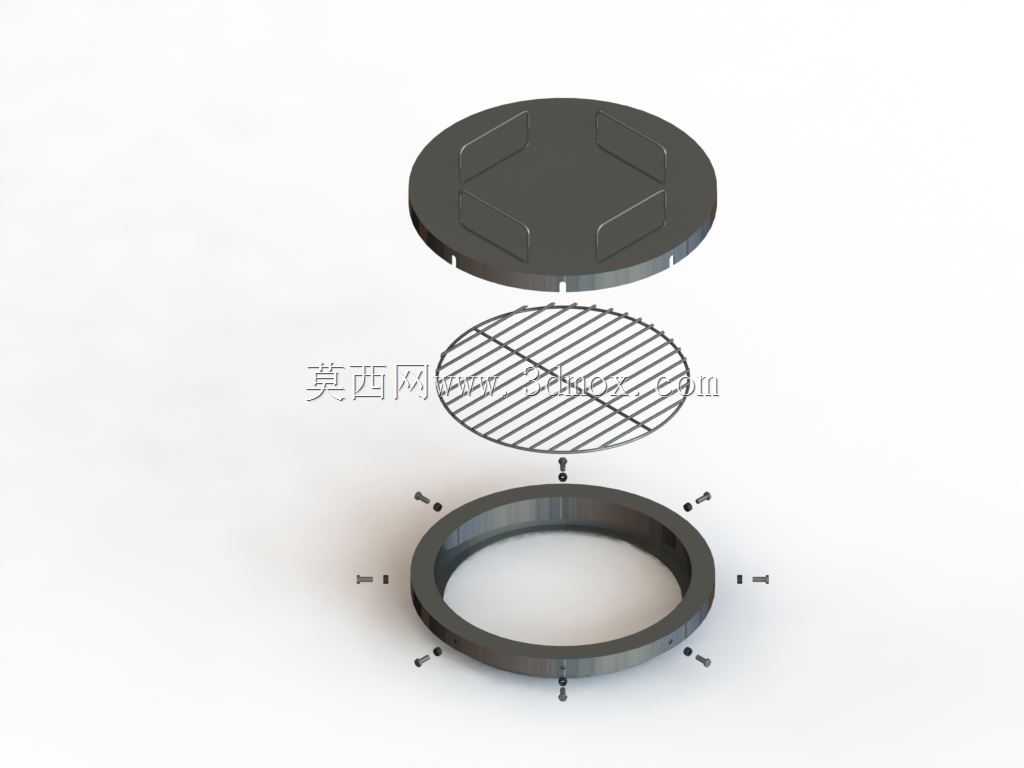

　　这套人孔结构主要面向粉料筒仓、储料仓、常压罐体及大型钢制料斗的侧壁或顶部检修开口，现场使用时承担人员进出、内部清理、衬板更换、料仓堵塞排查和日常维护通道的作用。整体采用三段式装配表达，最下方为与仓壁焊接固定的环形基座法兰，中部为承托格栅，最上方为封闭盖板，各层之间通过沿圆周均布的紧固件完成压紧与定位，拆解关系清晰，便于在结构评审中直接表达装配顺序与密封边界。

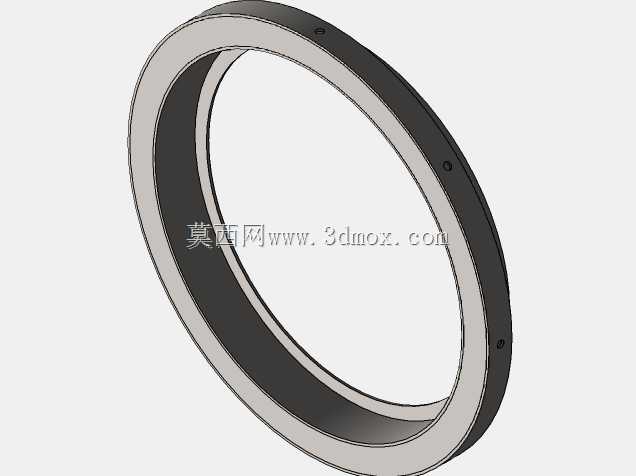

　　从实际工况看，料仓内部常存放水泥、骨料、化工粉料或粮食散料，人孔位置既要保证封闭后不漏料、不扬尘，又要在检修时提供足够的通行净空。公称直径取800mm，属于现场维护中较常用的人员进出尺寸，环形基座的内孔保持完整圆形通道，外圈法兰面预留螺栓孔位，安装时基座可直接与仓壁补强圈或预制开口对焊。建模时法兰厚度、环宽和孔位均按受力与密封压紧需求布置，避免仅做出外观圆环而忽略螺栓穿装空间。

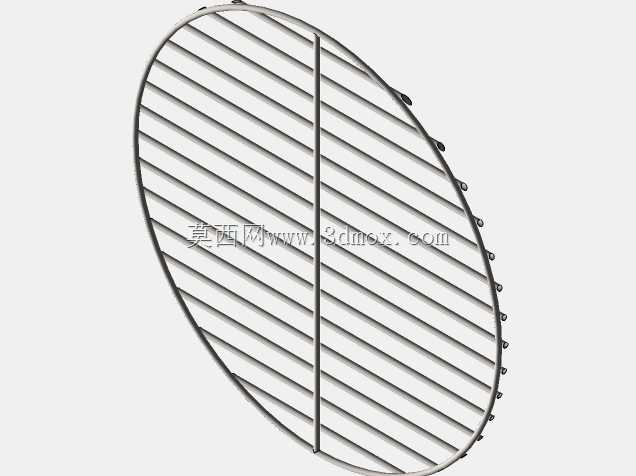

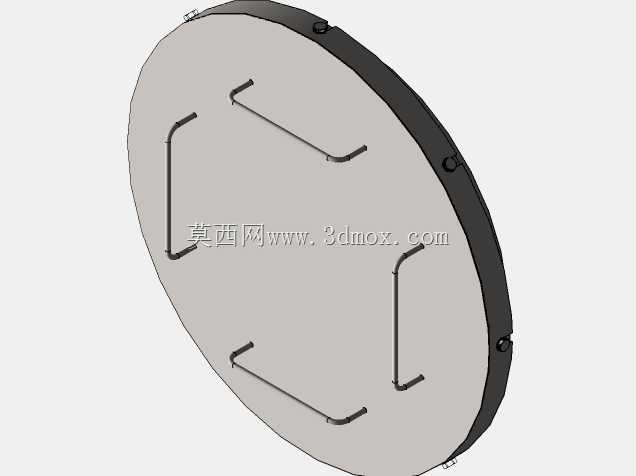

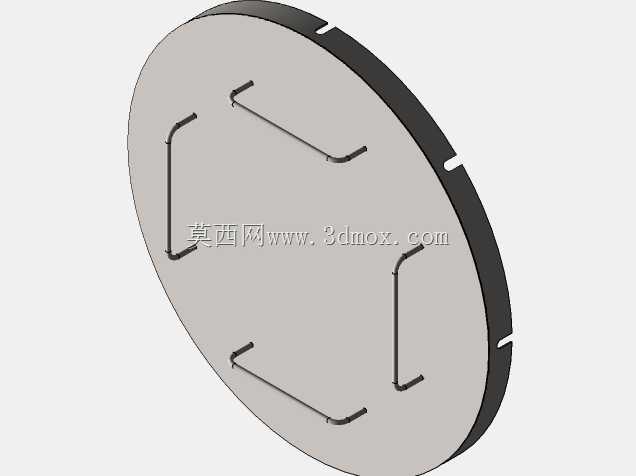

　　盖板部分采用圆形平盖结构，背面或表面设置加强筋，筋板沿盖板呈对称分布，用于提高薄板在负压、粉料堆积或外部踩踏条件下的刚度，减少盖板中部挠曲。盖板与基座贴合处承担密封面功能，实际生产中可在两者之间增加橡胶垫、石棉垫或其他密封垫片，紧固件沿圆周均匀拧紧后形成连续压紧力。格栅层位于盖板与基座之间，检修开启时可作为临时踩踏或防护构件，条形栅格留有较大镂空面积，既能减轻重量，也便于观察仓内情况，同时防止工具直接落入仓体。

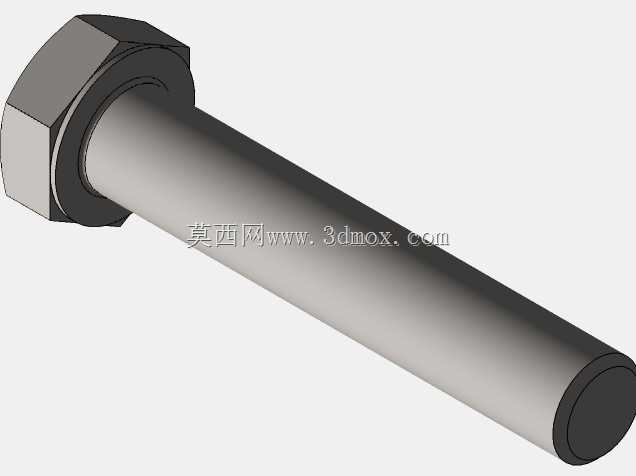

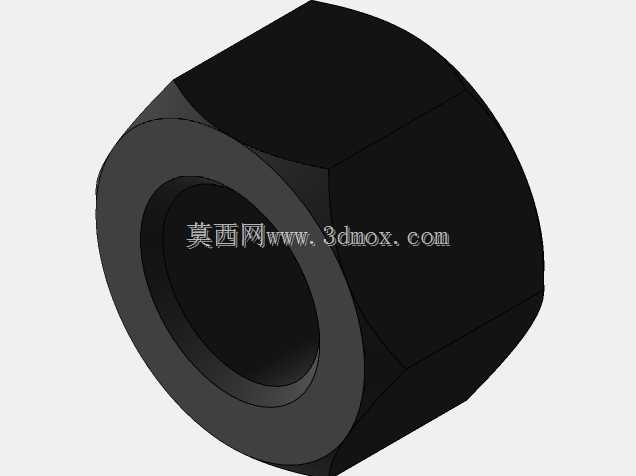

　　设计思路上，模型没有把人孔简化成单一法兰盘，而是把焊接基座、紧固件、防护格栅和加强盖板分别建出，能够直观反映料仓人孔从预埋焊接到后期启闭维护的完整结构。环形基座外侧的螺栓连接点按周向排布，位置避开焊接热影响区，给现场扳手操作留出余量；盖板外缘与基座孔位对应，保证重复装配时不出现错位。格栅轮廓与法兰内径匹配，搁置后不会侧向滑移，栅条方向统一，受力传递路径明确。

　　在三维建模处理中，圆形轮廓适合通过回转体与阵列特征完成，螺栓孔、加强筋和栅条均可采用参数化方式控制。若后续仓体直径、物料密度或密封压力发生变化，可在保持800mm通行口径的基础上调整法兰厚度、盖板筋高和螺栓数量。安装边界方面，需重点核对仓壁开口直径、补强范围、法兰外圆与周边爬梯、护栏、管道之间的干涉关系；盖板开启方向还应考虑人员操作空间，避免铰链或紧固件被仓体加强梁遮挡。整体结构形式简单、承载路径清楚，适合在散料储存、搅拌站、灰仓、反应料仓及钢制罐体设计中作为标准检修人孔参考。
