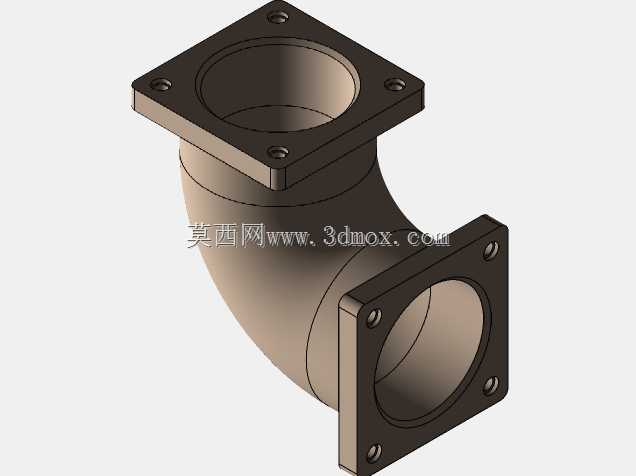

双方法兰直角弯通管路转接接头

　　在常规流体输送与机床配套管路布局里，直角转向一直是管路布置中最容易出现安装干涉、密封失效的位置，这款L形弯通接头正是为解决两段正交管路对接需求而完成的结构件。从实际使用场景来看，它常出现在机床冷却管路、工业通风支管、低压流体输送线以及设备内部紧凑走管区域，当两段管道轴线呈90度排布、且两端都需要通过法兰面完成刚性固定时，这类一体弯通结构比分段拼接的直管加弯头组合更能减少连接点位，降低泄漏概率。

　　结构上两端都采用方形法兰安装面，法兰盘上预留了均匀分布的螺栓过孔，安装时可以直接将接头两端分别贴合对应管路的配对法兰，穿入紧固件后完成锁紧，方形法兰相比圆形法兰在小通径低压工况下，四个角点的螺栓布局更方便在狭窄空间内使用扳手操作，不需要预留整周的拧动空间。中间的弯管段采用平滑90度圆弧过渡，没有尖锐转角，流体在转向过程中不会出现局部涡流陡增的问题，压损相比直角折角结构明显降低，同时圆弧过渡的壁厚分布均匀，在承压时应力不会集中在内转角位置，长期使用不容易出现开裂隐患。

　　建模过程中首先确定两端法兰的对接基准：两个法兰的密封端面分别朝向互相垂直的两个方向，端面的平面度需要在建模时约束到位，保证装配后配对法兰可以完全贴合，不会出现局部缝隙。法兰上的螺栓孔位置按照配对管路的安装孔位一一对应，孔中心距、孔边到法兰外缘的距离都预留了足够的扳手操作余量，避免紧固件安装时和法兰边缘发生干涉。弯管的内壁曲率和外壁曲率保持同轴，整体壁厚均匀一致，既不会因为局部壁薄导致承压不足，也不会因为壁厚过大造成整体重量冗余。

　　安装边界方面，选型时需要先确认两端对接管道的通径、法兰螺栓孔的分布尺寸，再核对接头转弯处的外轮廓回转空间：由于弯段是平滑圆弧，在L形的内角侧和外角侧都要预留出对应弯管半径的空间，不能和周边的设备机架、其他管线发生碰撞。两端法兰的端面分别作为两个安装基准面，装配后两个方向的管路轴线垂直度由接头本身的加工精度保证，不需要现场反复调整管路角度，非常适合批量布置的标准化管线。这类接头在维护时也可以单独拆卸，松开两端法兰的紧固件即可将整个弯通件取下，清理内部流道或者更换密封件都十分方便，相比焊接式直角弯头，它不需要现场动火作业，在设备预装、厂区管线改造场景下适配性更强。
