板翅式散热换热机组三维结构数模

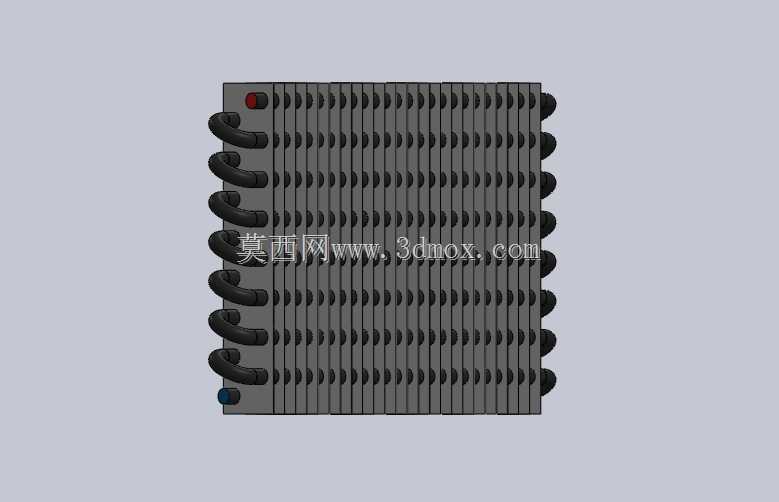

　　这套换热散热结构的数模搭建，核心围绕紧凑型风冷换热场景展开，常见于小型液压站油温冷却、工业控制柜旁通散热、小型工艺流体温控回路，也可作为热仿真教学演示的简化载体。整体采用叠片式芯体布局，数十片平行排布的散热翅片沿气流方向等距堆叠，翅片间预留均匀通流间隙，既保证冷却空气可以横穿整个芯体截面，也通过扩大固体与空气的接触面积提升对流换热效率。芯体两侧布置多组弯制流体管路，管路呈U形折返串联，待冷却介质从一端接口进入后，沿蛇形流道逐次流经全部换热段，在流动过程中将热量传递给管壁，再传导至整片翅片表面，最终被横穿芯体的气流带走，完成热交换过程。建模过程中优先还原了装配逻辑：每一片翅片的定位卡槽与侧边管路的穿装位置一一对应，

　　叠片完成后两端通过端板约束固定，避免翅片在气流扰动下出现窜动；侧边弯管的弯曲半径做了工程化取值，既避免弯管处曲率过小造成介质流阻陡增，也控制了管路外轮廓不会超出芯体整体边界，方便整机外围护罩的配套设计。从安装边界来看，芯体主体为规整长方体结构，所有外接管路的弯折段均向芯体侧面收拢，没有向前后通风面突出的结构，安装时只需在芯体通风方向预留足够的进风、出风空间，侧面预留管路接头的操作余量即可，不需要额外占用过大的设备舱空间。结构设计上兼顾了加工可行性：翅片可采用统一模具冲压成型，叠装时靠定位工装保证片距一致，弯管段可采用标准弯管工艺加工后与芯体流道焊接密封，整体零部件数量少，装配工序简单。针对热仿真应用场景，

　　数模保留了完整的流道与翅片几何特征，既可以直接抽取流体域开展流场、温度场耦合计算，也可以根据仿真精度需求对翅片细节做等效简化，在保证换热计算结果偏差可控的前提下大幅降低网格划分难度。管路进出口处预留了接口标识位，实际选型配套时可直接对接不同管径的快插接头或焊接法兰，适配水、导热油、冷却介质等多种流体工况；芯体两端的固定点位也做了加厚处理，能够承受管路内介质压力带来的轴向载荷，避免长期运行后芯体出现变形渗漏。
