该结构围绕润滑油冷却与工艺热回收场景展开,常见于机床润滑站、液压站、小型工艺装置及辅助冷却回路。设备在系统中承担冷热介质间的热量传递任务:管程与壳程分别走不同介质,U型管束允许管束在温度变化时自由伸缩,降低热膨胀差对管板和连接部位产生的附加应力;壳程布置单、双折流挡板,用于引导壳程流体反复横向掠过管束,减少流动死区,提高换热面利用率。

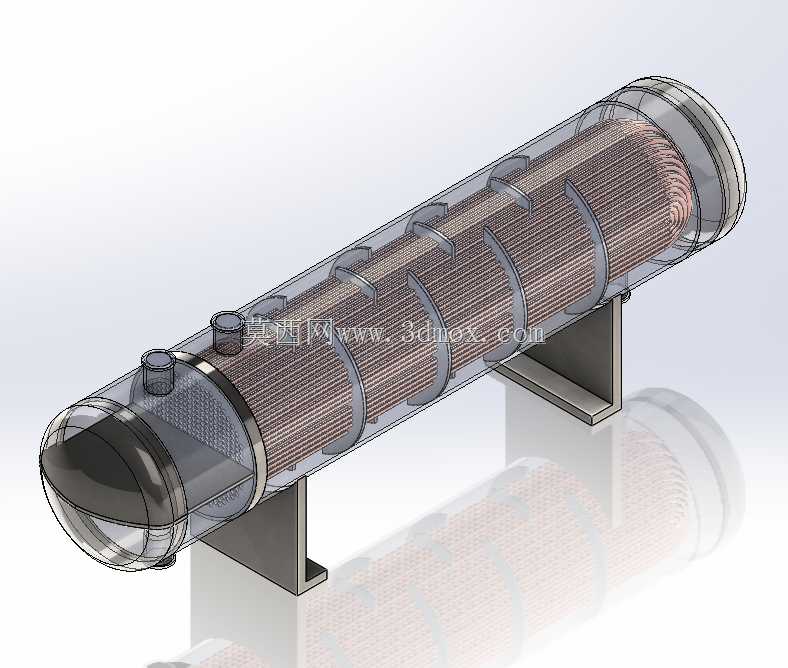

从三维结构看,主体由卧式圆筒壳体、前端管箱、管板、U型换热管束、折流挡板、接管、支座及端部封头等组成。壳体轴线水平布置,下部采用鞍式或支腿式支撑,支撑位置需结合整机重心、接管受力和检修空间确定。建模时应先锁定壳体内径、管束长度、管板位置和支座跨距,再处理管箱、封头与法兰的连接关系;U型管按弯曲半径分层排布,最内层弯管半径不能过小,否则会造成穿管困难、弯管处壁厚减薄超差以及后期清洗维护不便。

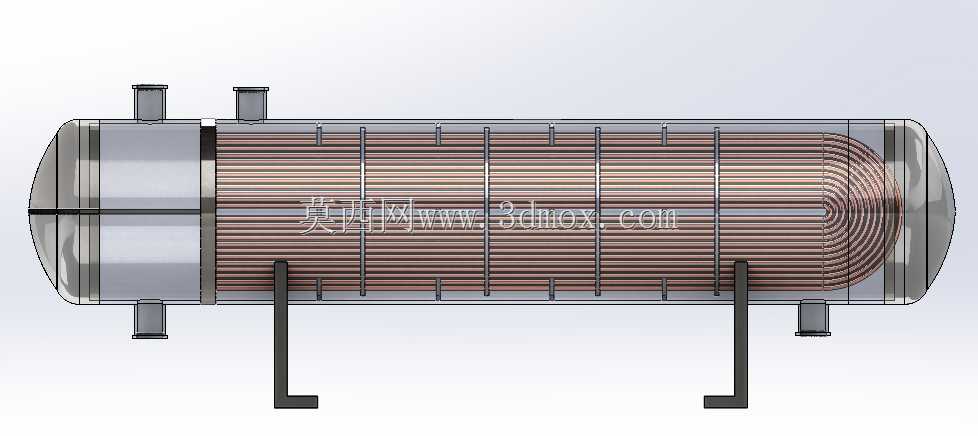

折流挡板的切口高度、板间距和缺口方向直接影响壳程流速与压降。挡板间距过小,壳程流速提高,换热增强,但阻力上升明显,并可能诱发振动;间距过大,则流体容易沿壳体轴向短路,换热效率下降。单双挡板组合在模型中体现为交错支撑关系,除导流外,还对细长换热管起到中间支承作用,可抑制流体诱导振动。管板处是结构受力和密封的关键边界,换热管与管板连接区需要在建模中保留合理间距,便于后续表达胀接、焊接或胀焊结合工艺。

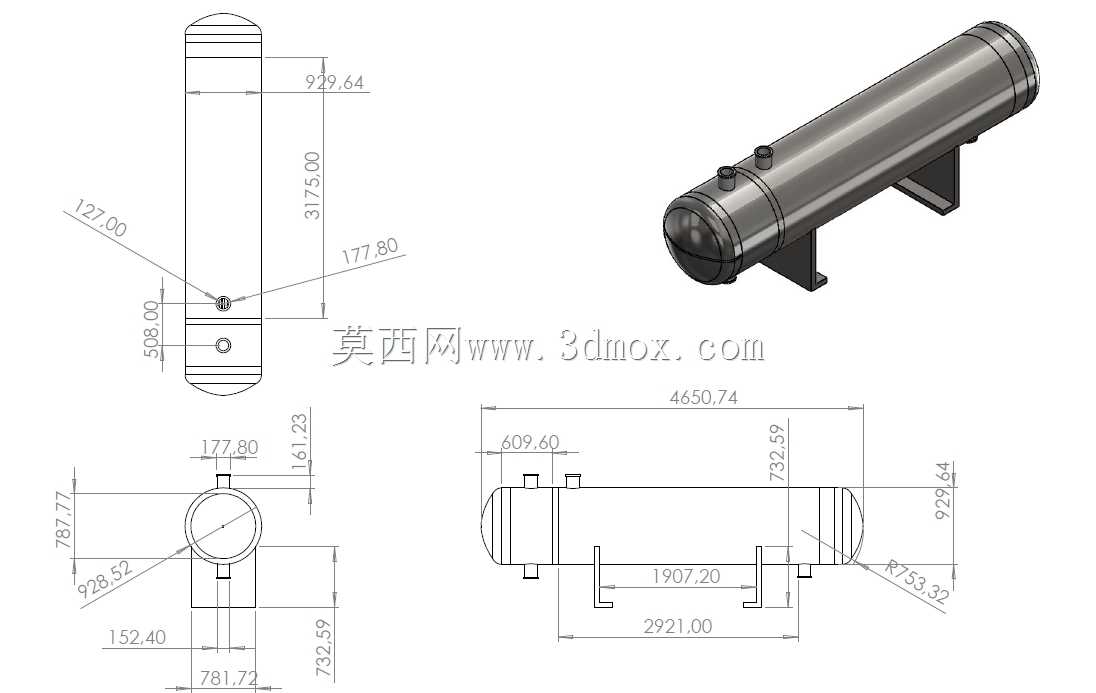

外形尺寸方面,整机长度主要由直管段、U型弯区、管箱和封头深度决定;直径方向需预留接管、法兰、螺栓操作及保温层空间。安装时,卧式壳体通常设置轻微坡度,以利于停机排液;支座地脚孔要与基础中心线匹配,侧向和轴向热位移不能被基础约束死。接管方位应结合管道走向确定,顶部接口可用于排气或壳程介质进出,下部接口兼顾排液和管路连接,避免接口与支座、吊装空间干涉。
结构设计还需考虑检修边界:U型管束可从一端抽出,管箱拆卸后能够检查管板和管口,但管束中心部位弯管清洗难度较高,因此更适用于管程介质较清洁、壳程可定期维护的工况。模型表达时应重点呈现壳体透明关系、管束排列、挡板切口、支撑位置和接口方位,为换热选型、布置校核和后续详细设计提供直观依据。
