管壳式单程换热壳体结构设计

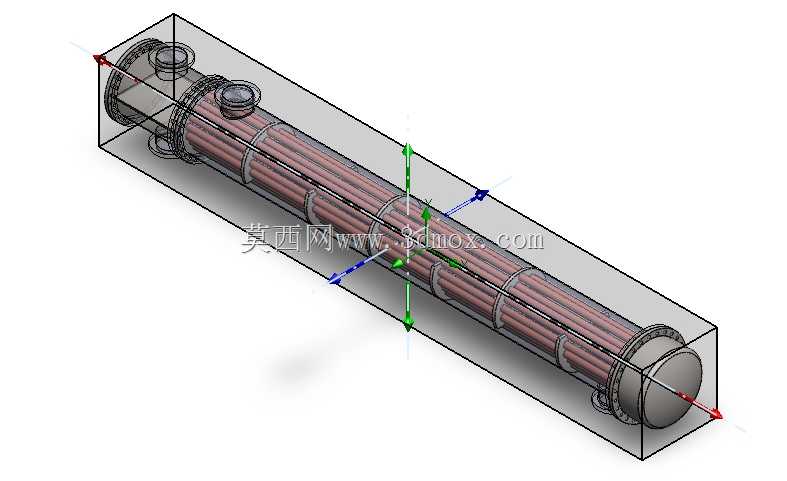

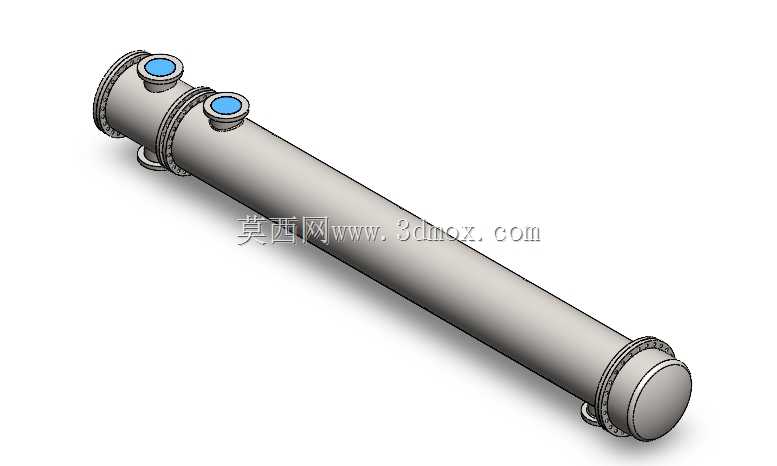

　　该三维结构呈现的是管壳式换热器的单程壳体总成，属于石油化工、动力能源、暖通制冷及轻工流程系统中应用极广的间壁式换热单元。设备以长圆筒形承压壳体作为主体承载结构，两端配置法兰连接端盖，壳体上部设置两个带蓝色法兰盖的介质接管，端部及下部布置相应的工艺接口，整体布局围绕单壳程流体的直线流动路径展开。

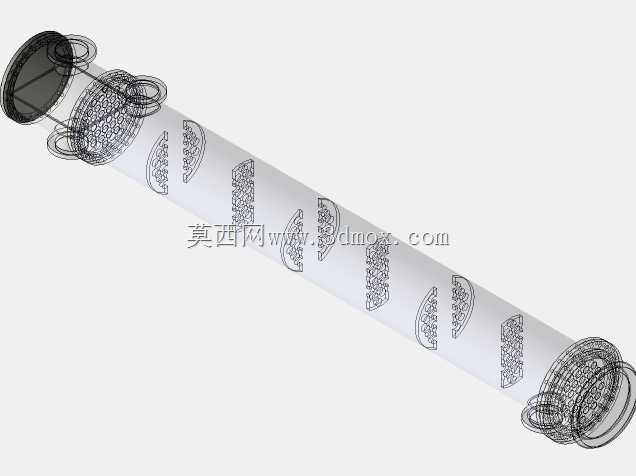

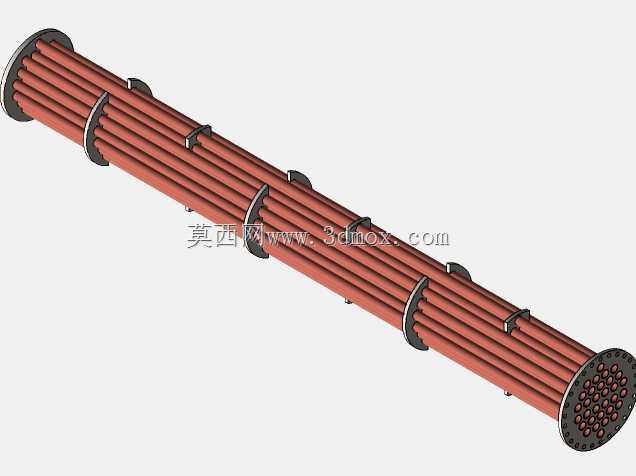

　　从实际用途看，这类壳体主要用于两种介质之间的热量传递：壳程流体在筒体内沿轴向流动，管程流体则通过内部管束完成换热，挡板、管板和封头共同约束流道，使流体在有限空间内形成稳定的换热路径。单程结构的特点是壳程流体从一端进入、另一端流出，流阻相对较低，适合处理流量较大、允许压降较小且温差条件适中的工况，常见于循环水冷却、油品预热、蒸汽冷凝及工艺介质升温降温等场景。

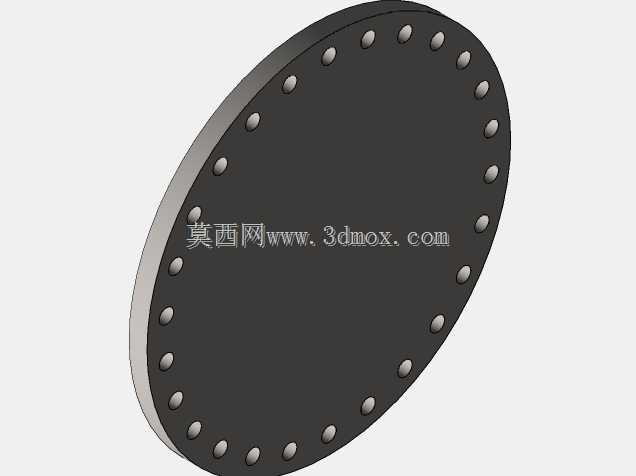

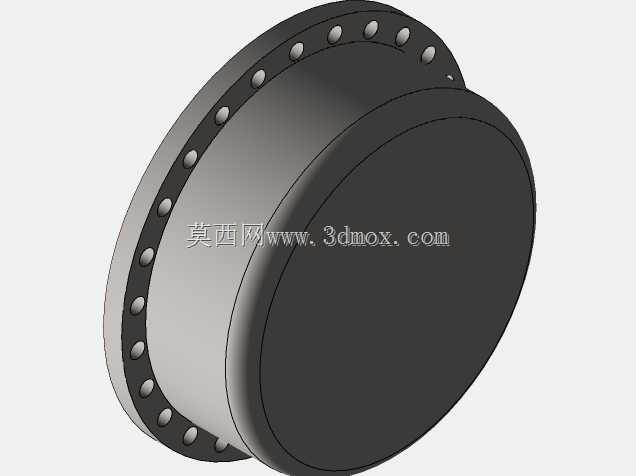

　　结构设计上，筒体采用等径直段，便于管束抽装和内部检修；两端法兰提供可拆卸连接，使管板、封头与壳体之间形成可靠密封，也为后期清洗、堵管和更换密封件留出操作空间。顶部两个接管承担壳程介质进出或排气、分流功能，接管法兰的位置和高度需要结合管道布置、操作空间及支承方式综合确定。端部封头采用圆弧过渡形式，可降低承压状态下的应力集中；下部接口则可用于排液、排污或辅助支承连接。

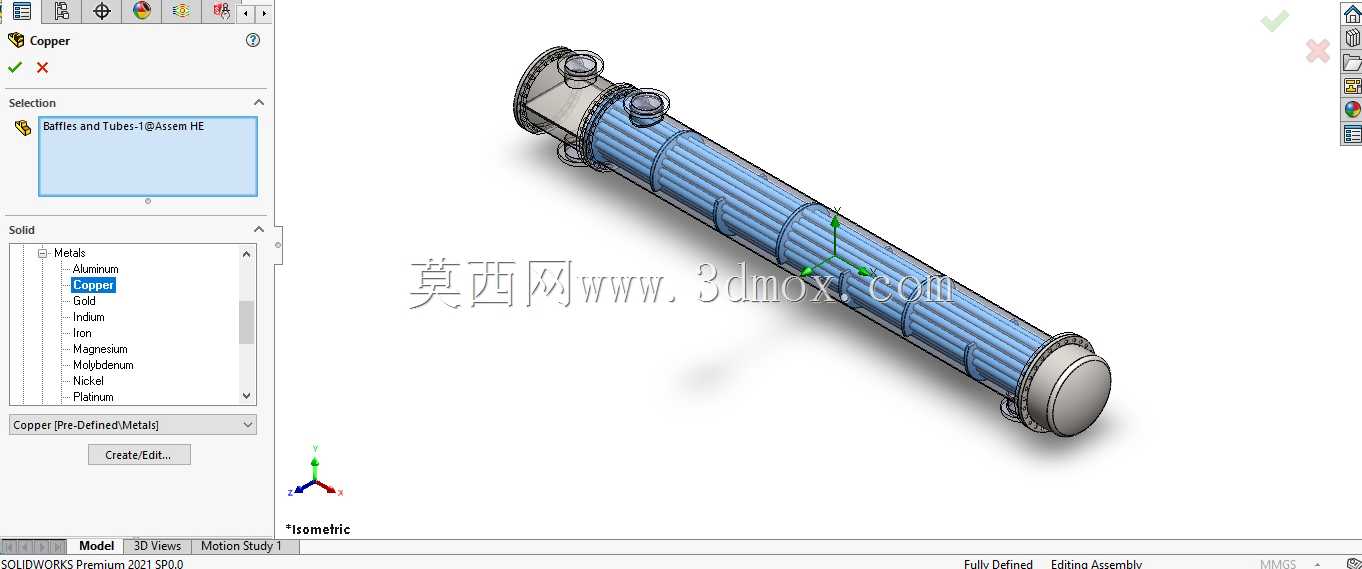

　　建模时需要重点控制筒体中心线、法兰密封面、接管轴线和支座接触面之间的位置关系。长径比较大的壳体在布置中应预留吊装、抽芯和维护距离，设备周围不能紧贴管道或框架，否则管束无法抽出。安装边界方面，法兰外径、接管伸出长度、端部封头轮廓和底部支承点共同决定设备占位；配管设计应保证接管受力不直接传递到壳体薄弱区，必要时通过管架补偿热位移。对于温度变化明显的工况，还需在支座和管道连接中考虑热膨胀，避免法兰密封面承受附加弯矩。

　　整体外形简洁，但承压、密封、流道和检修要求贯穿始终。该结构既可作为换热器整机设计的壳体基础，也可用于校核设备布置、接口对接和维护空间，是流程装备三维选型与结构细化中的典型单元。
