手动台式裁纸切纸机结构设计

　　该手动台式切纸机主要面向图文快印门店、行政文印室、设计院资料室、小型印刷后道工位以及学校实训场景，用于对A2至A4幅面内的纸张、相片纸、铜版纸、薄卡纸、封皮纸和覆膜样张进行定尺直线裁切。设备采用台式平放布局，操作人员将叠放后的纸堆靠紧基准边后，通过长柄杠杆刀臂完成下压剪切，相比普通美工刀裁切，切口更平直，纸边不易起毛，也能避免多层纸张在裁切过程中出现滑移错位。

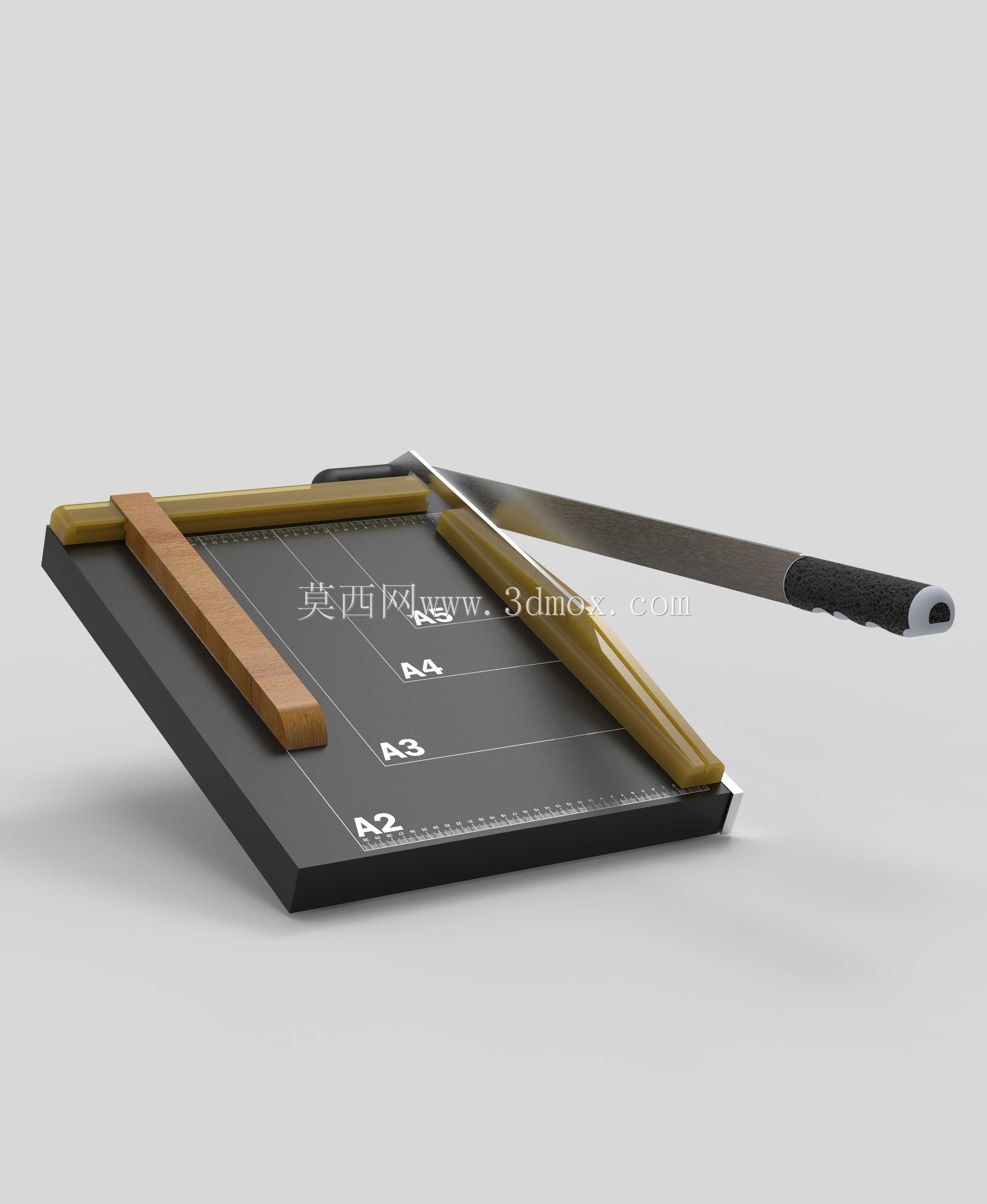

　　从结构组成看，整机由承载底座、刻度面板、侧向定位挡条、纸张压条、回转刀轴、长刃刀片、防滑手柄和端部限位件构成。底座承担整机刚性支撑，面板上设置A2、A3、A4等常用幅面标识及长度刻度，便于快速对齐纸边；木质或硬质压条在刀臂下行过程中先于刀刃接触纸堆，使纸张在剪切前被稳定压紧，减少厚纸裁切时的翘曲和拖刀现象。刀臂通过一端铰接形成回转运动，刀刃沿底座边缘逐步切入纸张，剪切力随手柄力臂放大，操作人员无需施加过大垂直载荷即可完成多层纸裁切。

　　设计思路上，这类设备并不追求高速自动化，而是强调小批量、多规格、频繁换幅面作业下的操作便利性与维护简单性。长手柄远离刀刃区域，握持端采用防滑包覆，可降低手部滑脱风险；刀臂抬起后依靠铰接位置和重心关系保持开放状态，方便取放纸张；裁切侧设置明显的刀刃工作边界，底座外缘保留手部避让空间。面板刻度与挡条配合，可完成等宽分切、边料修整、标书封皮齐边、图纸折页前修边等工作；在广告制作场景中，也可临时用于薄PVC片、背胶纸和卡纸小样的直线修边，但不宜超出刀片和底座刚度允许的厚度范围。

　　外形与安装边界方面，模型呈现的是桌面型设备，长宽方向以容纳A2幅面纸张为主要设计依据，底座需完全覆盖纸张定位区，刀臂闭合后沿底座长边布置，抬起时在设备后侧或侧上方形成回转空间。布置工位时，台面应预留刀臂上扬高度、手柄下压行程以及前后取纸空间；底座下方不需要地脚固定，但承托桌面应平整且具有足够承载能力，以保证裁切时整机不倾翻、不滑移。刀刃与底座承切边的间隙是影响切口质量的关键，间隙过小会增大转动阻力并造成刃口磕碰，间隙过大则容易使纸张产生撕裂或波浪边。维护时重点检查铰接轴磨损、压条回弹、刀刃紧固螺钉和手柄松动情况，刃口变钝后应按设备结构进行修磨或更换，以保证长期裁切精度和操作安全性。
