起重滑轮吊钩组承载吊装结构

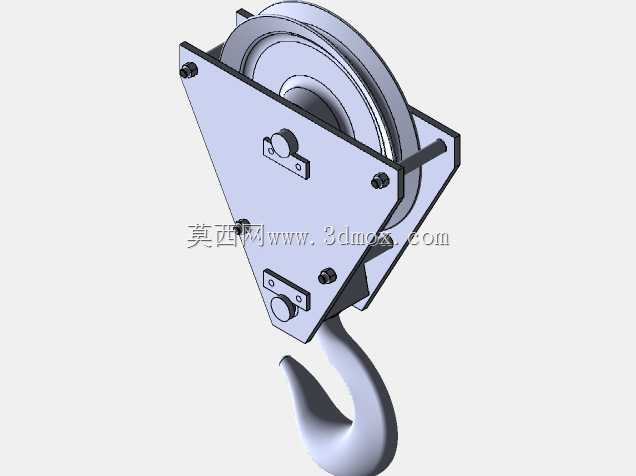

　　该结构围绕桥式起重机、门式起重机及车间固定吊点中的末端取物环节展开，滑轮架采用三角形侧板布局，上部容纳钢丝绳滑轮，下部通过铰轴连接吊钩，形成完整的省力吊点。滑轮槽型按常用圆股钢丝绳曲率设计，绳槽两侧留有均匀间隙，钢丝绳绕入后可在槽内顺畅偏转，避免起升过程中绳股与架体发生刮擦；滑轮中心设置轴承位，轴端通过紧固件锁定，保证轮体旋转时轴向不窜动。侧板并非简单平板拼接，外侧布置加强筋与连接块，螺栓分布在架体上缘、侧边及下铰点附近，使钢丝绳拉力、吊钩偏摆载荷和冲击载荷能够沿板件连续传递，减少局部应力集中。架体下部的吊钩采用弯颈钩体，钩口曲线兼顾重物吊环进入便利性和承载后防脱趋势，钩颈与架体之间保留回转空间，实际吊装时钩体可随吊索方向自由转动，

　　降低扭绳风险。从安装边界看，上部滑轮区域需要预留钢丝绳缠绕和进出绳角度，架体两侧应留出检修空间，便于检查轮槽磨损、轴承润滑和螺栓紧固状态；下端吊钩摆动范围内不得与设备本体、厂房立柱或被吊工件干涉。设计时先确定额定载荷下的安全系数，再反推滑轮直径、侧板厚度、铰轴直径和钩体危险截面，滑轮直径过小会加剧钢丝绳弯曲疲劳，钩身截面过渡过急则容易在受拉侧形成裂纹源。结构外形紧凑，三角形架体把上部绳轮载荷直接导向下部钩头，传力路径短，适合机床车间、仓储堆场和设备维修场合吊运成型工件。建模过程中需重点控制滑轮同轴度、侧板孔位对称度以及吊钩铰轴中心线位置，这些尺寸会影响钢丝绳对中、吊钩转动和两侧板受力均衡。钩体曲面应平滑过渡，架体棱边可做倒角处理，既符合实际焊接或装配件的工艺特征，也能在三维校核中清楚呈现装配关系。
