CA6140车床配套钣金支撑安装构件

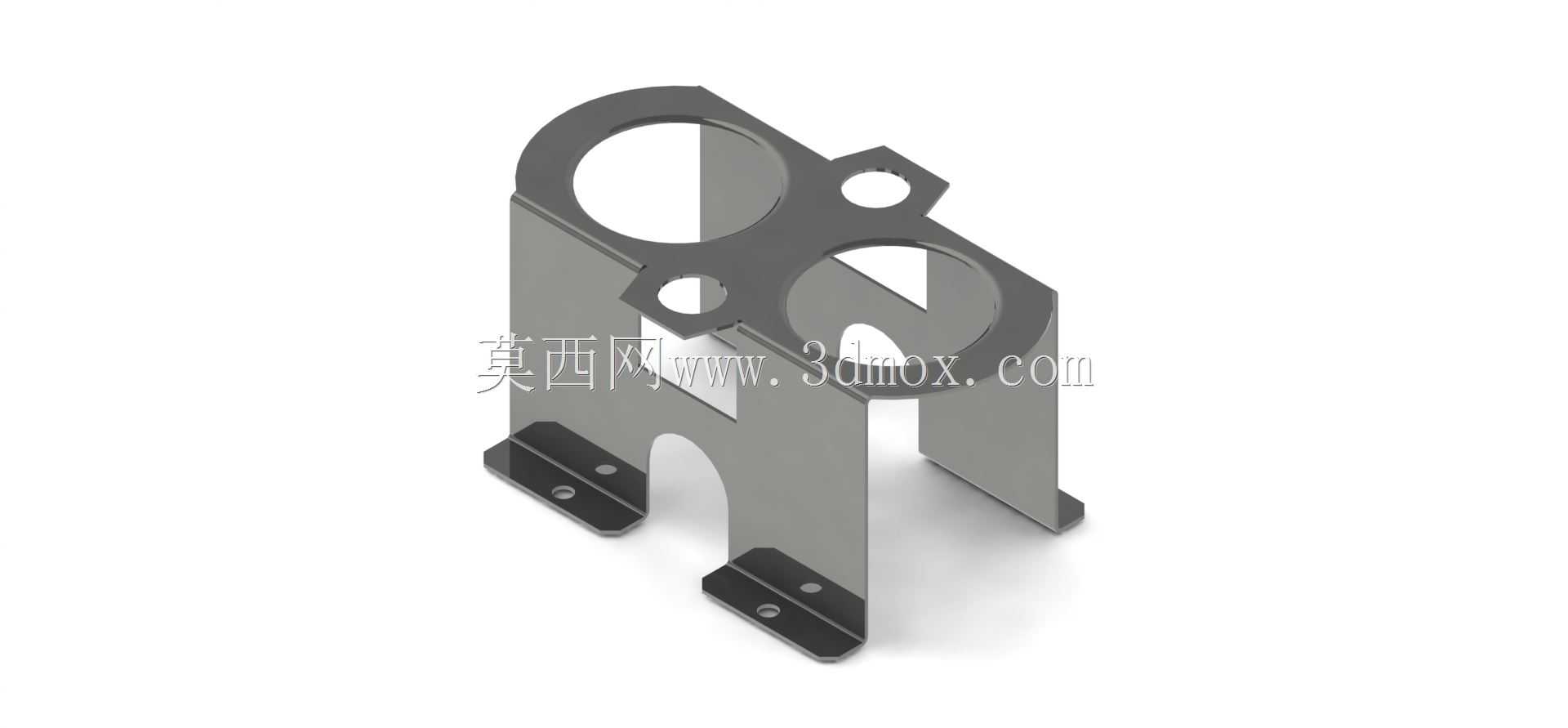

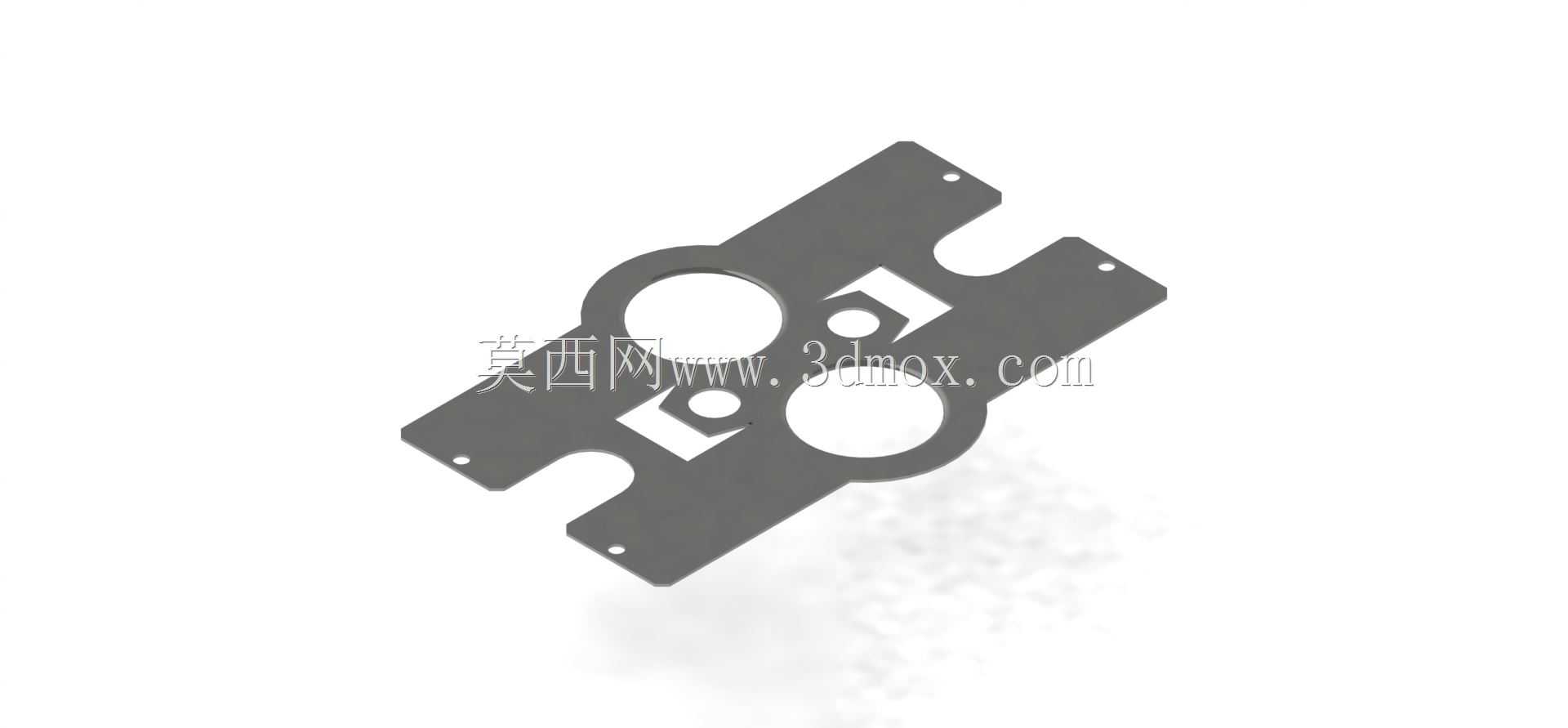

　　该钣金支撑构件是CA6140普通车床内部配套的安装固定类钣金结构，在车床整机装配中承担局部部件承托、安装位定位与走线防护的作用，适配车床床身内部的紧凑安装空间，属于机床钣金配套件里的功能型支撑结构。从实际装配场景来看，这类构件多用于车床操作侧内部的电气元件、小型检测组件或者管路分路部件的承载安装，替代传统铸造支架的厚重结构，在保证支撑刚性的前提下大幅降低整机自重，也方便后期运维时快速拆装调整。构件整体采用薄钢板经折弯、冲孔、局部翻边工艺成型，主体为两侧对称的立式折弯支腿结构，支腿底部向外翻折出水平安装翼板，翼板上预留对应装配孔位，安装时可直接通过螺栓锁紧在车床床身的预设安装基面上，翼板的折弯翻边结构大幅提升了薄板件的抗扭刚性，

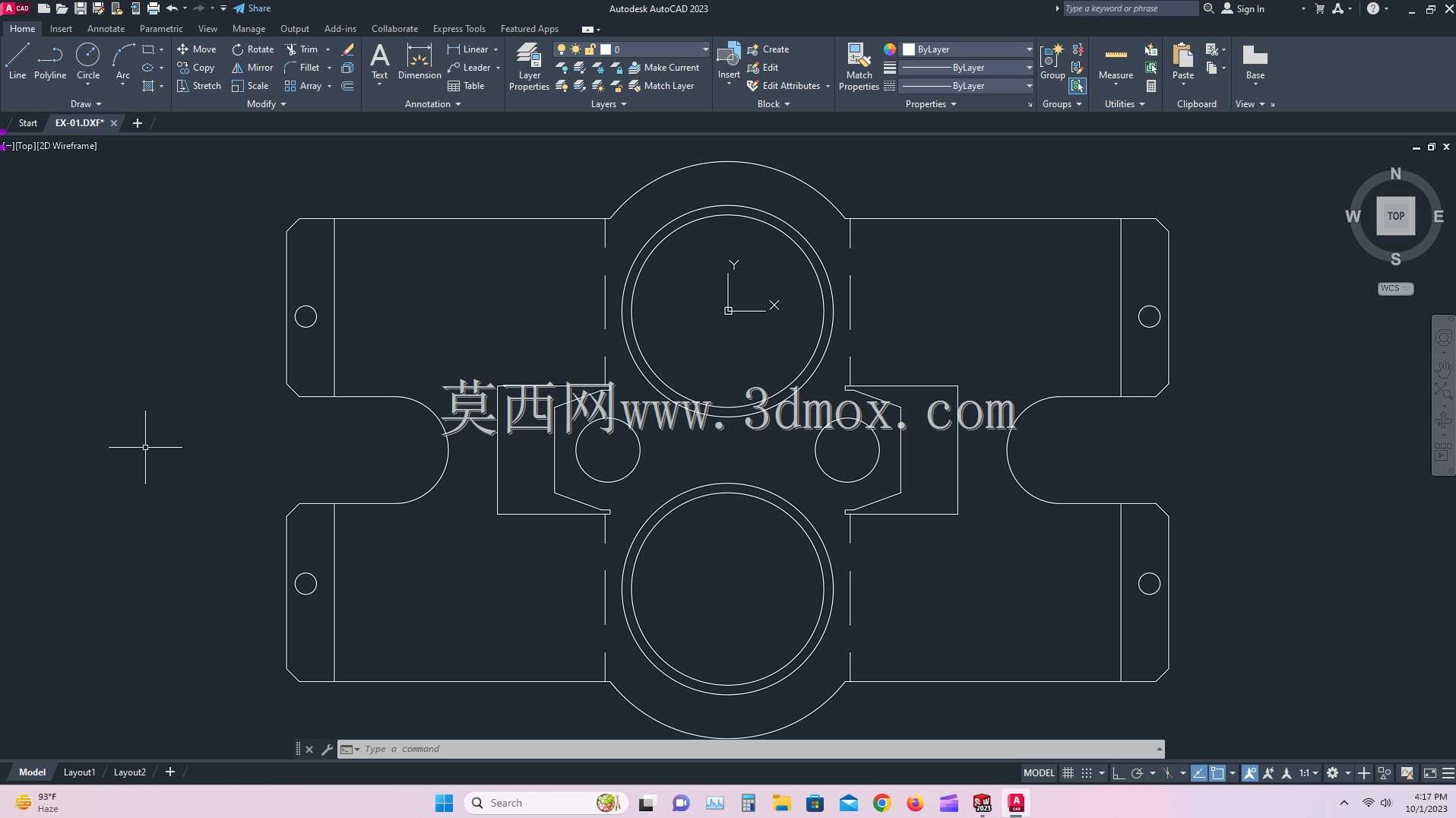

　　避免长期受载后出现支腿变形歪斜的问题。构件顶部的安装面板开设了两处大直径圆形避让孔与两处小尺寸菱形定位孔，大圆孔用于穿过待固定部件的圆柱形主体，或者为操作手柄、观测部件预留通行空间，菱形小孔则用于定位销穿入，保证上部安装部件的装配位置精度，不会在设备运行振动过程中出现横向偏移。设计阶段优先考虑了钣金工艺的成型可行性，所有折弯边均预留了合理的折弯半径，没有出现无法一次冲压成型的死角，面板与支腿的衔接处通过折弯一体成型，无需额外焊接拼接，既减少了焊接变形带来的尺寸误差，也降低了后期表面处理的工序成本。支腿中部开设的拱形缺口，一方面用于避让床身表面凸起的导轨加强筋或者排布的油管线路，避免装配时出现结构干涉，另一方面也减少了板材的无效用料，

　　降低构件整体重量。安装边界方面，底部两支腿的翼板开孔间距完全匹配CA6140车床床身对应位置的预装螺纹孔位，不需要现场二次打孔修配，顶部面板的孔位布局也和待承载的部件安装孔位完全对应，装配时只需先将构件底部锁紧在床身基面，再将上部部件穿过面板孔位锁紧即可完成安装。这类钣金支撑件在机床长期运行中，还要耐受切削液飞溅、车间油污侵蚀，薄板结构在做表面喷塑处理后即可满足防锈耐蚀要求，相比铸造件生产周期更短，改型调整时只需修改冲孔折弯工序即可快速适配不同的部件安装需求，在普通车床的批量装配生产线中，这类标准化钣金支撑构件能够大幅提升整机装配效率，减少装配环节的配修工作量，同时对称式的结构设计也让构件受力分布均匀，承载上部部件后不会出现局部应力集中，长期承受车床运行的低频振动也不会出现连接松动的问题。
