管路连接用黄铜外螺纹衬套结构设计

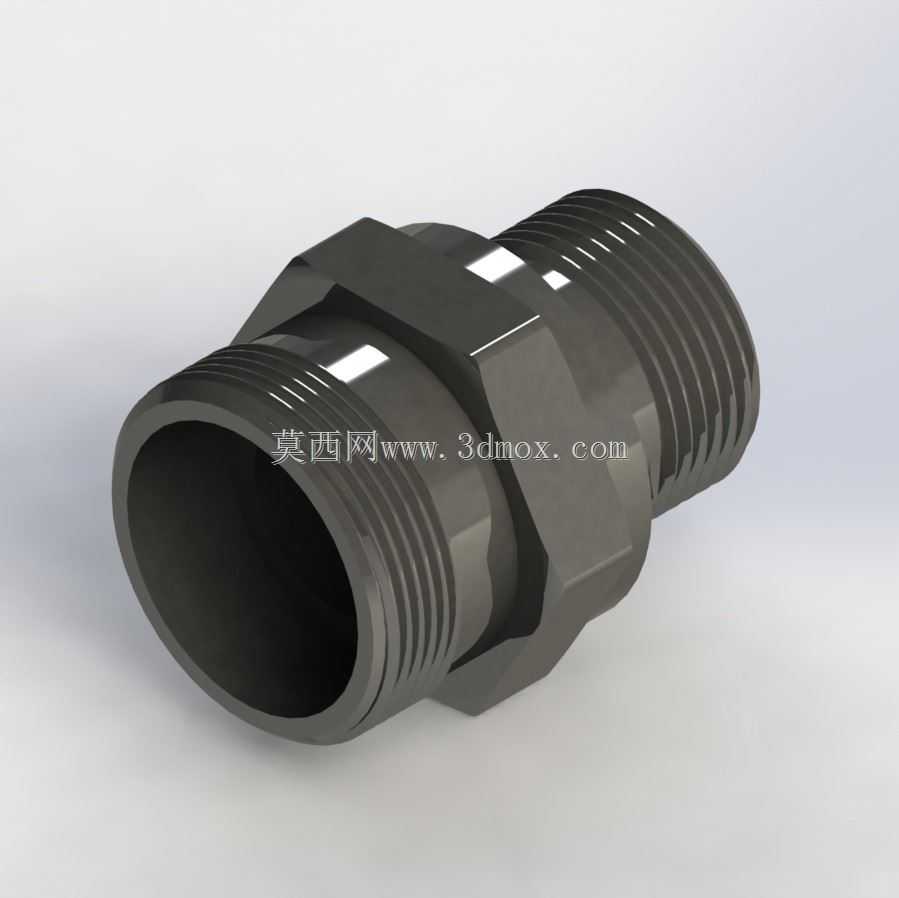

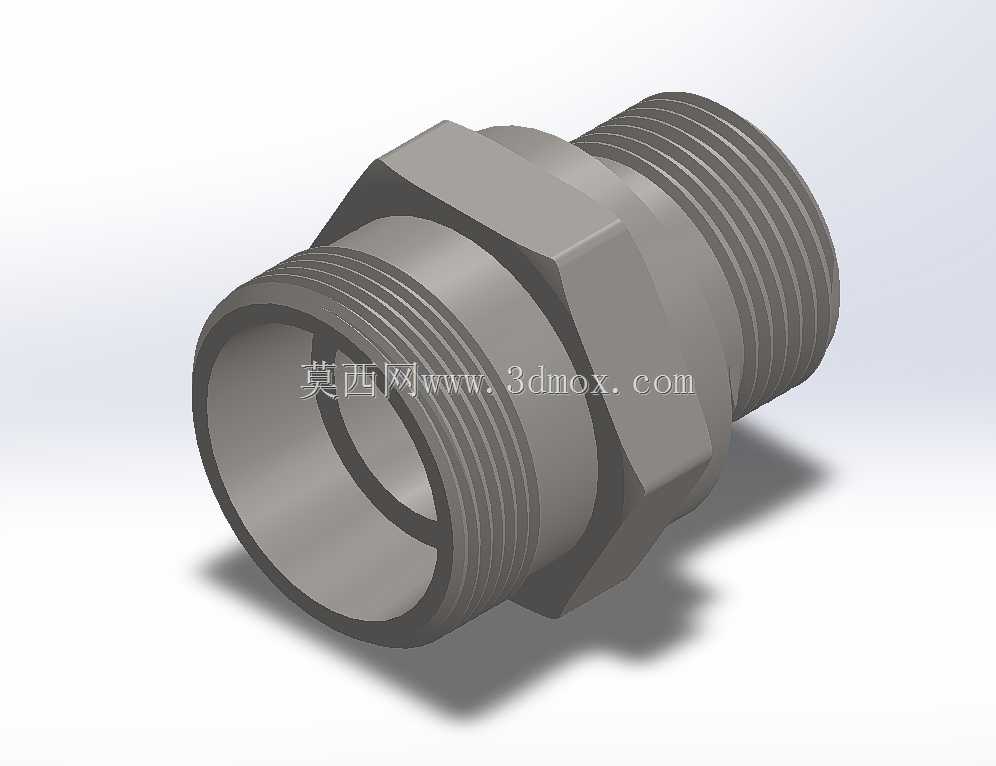

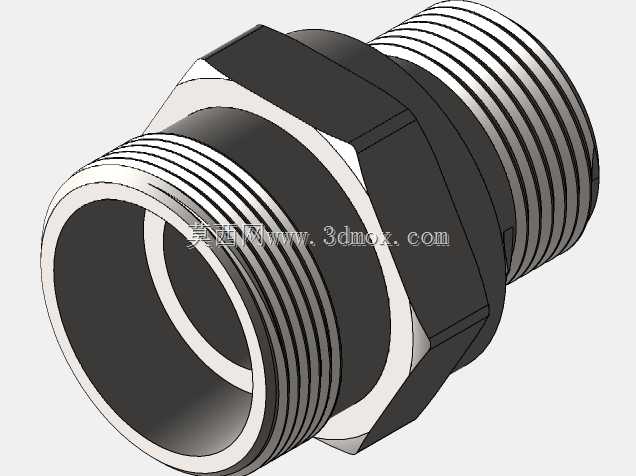

在液压管路、气动系统、民用给排水以及工业流体输送场景中，管路变径、螺纹规格不匹配是现场装配时最常遇到的问题，这类外螺纹衬套正是为解决这类装配痛点设计的转接类配件。不同于常规的等径直接头，该衬套两端均设置外螺纹结构，中间采用六角结构作为拧装受力位，无需额外定制转接工装即可完成不同规格内螺纹端口的对接，在仪表阀组装配、小型设备油路改造、实验室气路搭建场景中应用频次极高。

从功能特性来看，这类衬套的核心作用是实现管路通径的适配调整，当系统中原有配件的内螺纹规格大于或小于待接入管路的外螺纹时，无需更换整条管路或原有阀件，仅通过对应规格的衬套即可完成转接，大幅降低现场改造成本与停机时长。衬套采用黄铜作为基础加工材质，一方面黄铜具备优异的切削加工性能，小批量加工时刀具损耗低，螺纹成型精度易保证，另一方面黄铜的耐腐蚀性适配多数常规流体输送场景，包括低压水、润滑油脂、常温压缩空气等介质，不会出现普通碳钢件长期使用后的锈蚀卡滞问题，后期维护拆卸难度低。

设计过程中首先需要明确两端螺纹的匹配公差，外螺纹采用中等精度公差等级，既保证装配时的顺畅旋入，又避免间隙过大导致的介质渗漏，螺纹收尾处设置退刀槽结构，避免螺纹加工末端的不完整牙型影响装配到位率，同时退刀槽的圆弧过渡可以降低应力集中系数，在管路存在轻微振动的工况下减少根部断裂风险。中间的六角拧装位的对边尺寸严格遵循通用扳手的适配规格，不需要定制专用扳手，现场使用普通活动扳手、开口扳手即可完成拧紧操作，六角位与两端螺纹的同轴度控制在0.1mm以内，避免装配后出现管路偏斜，导致额外的装配应力。

关于安装边界与尺寸适配，这类衬套的整体长度根据两端螺纹的旋合深度设计，保证每端螺纹的有效旋合长度不小于对应螺纹公称直径的1.2倍，满足低压管路的连接强度要求，衬套的内孔通径根据适配的管路流量设计，不会出现通径过度缩小导致的管路压损过大问题，在常规1.6MPa及以下的工作压力场景中，无需额外增加密封焊即可依靠螺纹配合加生料带/密封胶实现可靠密封。衬套的外表面不做额外的涂层处理，保留黄铜加工后的自然表面，既可以直观判断材质是否符合要求，也避免涂层脱落污染管路内部介质，在对洁净度有要求的气路场景中，加工完成后经过简单的除油清洗即可直接投入使用。

实际选型过程中，需要先确认两端待对接部件的内螺纹规格、螺纹类型（是普通公制螺纹还是管螺纹），同时核算管路内的工作介质、工作压力与工作温度是否在黄铜材质的适用范围内，避免在高温高压、腐蚀性流体场景中误用导致泄漏。不同于塑料材质的转接衬套，黄铜衬套的抗机械损伤能力更强，在装配空间狭窄、扳手容易磕碰的场景中，不会出现拧裂、滑牙的问题，长期使用后的螺纹重复拆装性能优异，适合需要经常拆卸维护的管路节点使用。在阀块集成设计中，这类衬套也常作为阀块油口的转接件使用，将阀块内部的非标内螺纹转换为标准外螺纹，方便外接标准管路元件，减少阀块本身的加工复杂度，降低阀块的加工报废率。
