带侧置圆柱凸台的六角形基座结构件

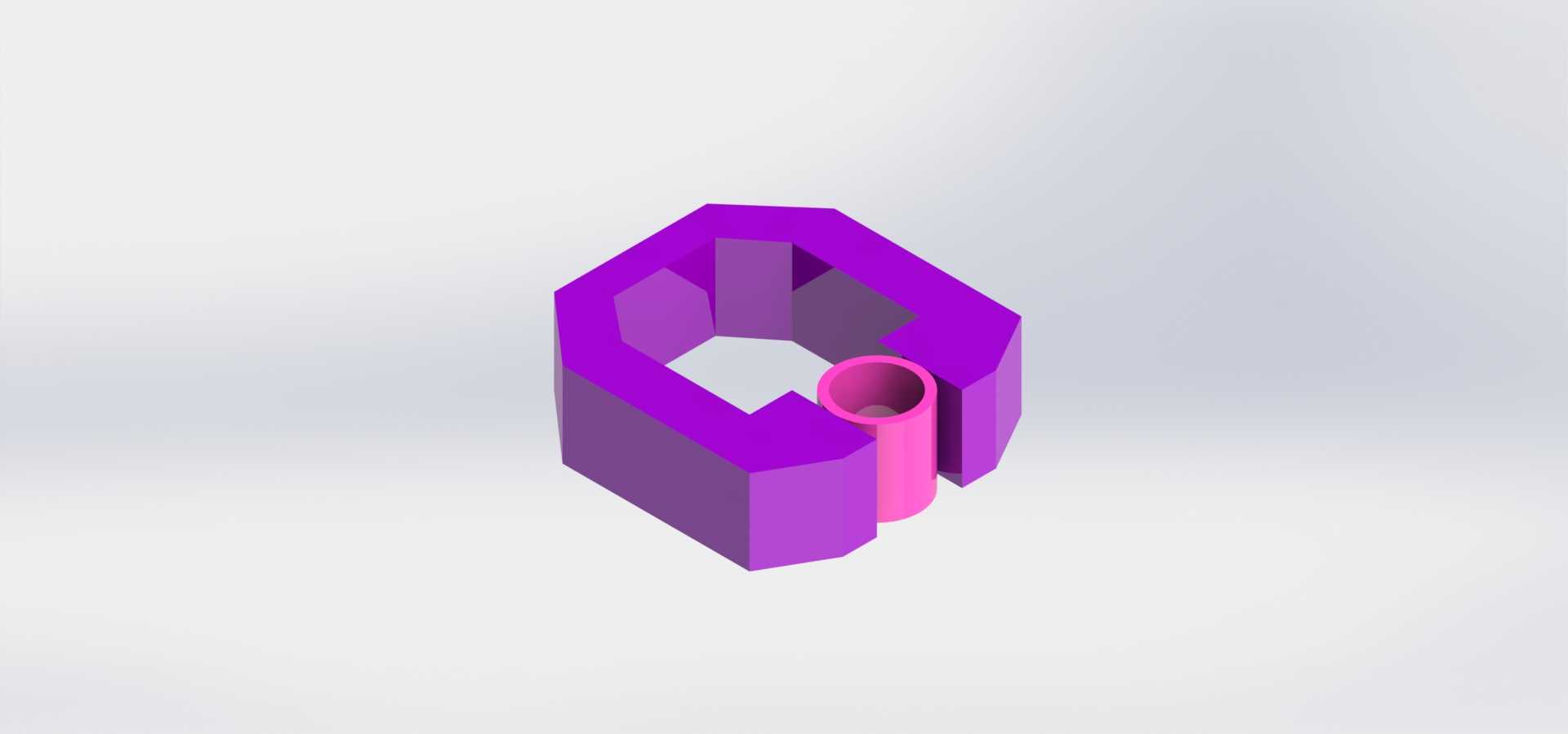

　　这类带侧置圆柱凸台的六角形基座结构，在小型工装定位、简易夹具模组以及教学实操练习场景中十分常见，很多刚接触结构建模的从业者，都会从这类规则几何组合件入手，熟悉特征拉伸、切除、凸台定位的基础操作逻辑。从实际应用角度看，六角形的主体结构本身具备很好的周向防转特性，相比圆形基座，它不需要额外加装定位销，仅靠外侧六个平面就能在安装槽内实现周向固定，不会出现使用过程中基座跟转的问题，这一点在小型手动工装、桌面级定位夹具的设计中非常实用，能省去额外的防转结构设计，压缩整体安装空间。主体中间的贯通方孔，主要作用是穿装固定螺杆或者预留走线空间，方孔的截面尺寸需要和配套的紧固件做公差匹配，一般如果是穿装M6以下的固定螺杆，方孔单边预留0.2-0.

　　3mm的装配间隙即可，既不会因为间隙过大导致基座晃动，也不会因为间隙过小出现装配卡滞。侧置的粉色圆柱凸台，属于功能延伸结构，它的内孔是贯通设计，既可以作为小型定位销的插装孔，用来固定上方搭载的小型零件，也可以作为气路、油路的微型通道接口，在小型气动夹具的末端定位结构中，这种侧置凸台的设计很常见，不需要在主体六角结构上额外加工侧向孔位，直接通过凸台成型就能满足接口需求，减少二次加工的工序。从设计思路上来说，这类结构的建模逻辑并不复杂，首先要确定六角主体的对边尺寸，这个尺寸直接决定了基座的安装边界，一般如果是用在桌面级工装上，六角对边尺寸控制在50-80mm区间比较合适，既不会因为尺寸过大占用过多工作台空间，

　　也不会因为尺寸过小导致结构刚性不足。主体的壁厚需要根据实际承载需求调整，如果只是作为教学练习模型，壁厚保持8-10mm就能满足结构展示需求，如果是实际工装使用，壁厚需要提升到12mm以上，避免夹紧受力时出现侧壁变形。侧置圆柱凸台的位置设计很关键，不能太靠近六角的棱边，否则凸台和主体的连接位置会出现应力集中，长期受力容易断裂，一般凸台的中心轴线距离六角相邻两个平面的距离要保持一致，也就是布置在六角其中一个侧边的中心位置，这样连接位置的材料厚度均匀，受力传递更顺畅。凸台的高度不能超过主体六角的厚度，否则会超出安装槽的深度边界，导致基座无法放平安装，一般凸台突出主体侧壁的高度控制在15-20mm即可，既满足接口的连接长度需求，

　　也不会出现安装干涉。另外在建模过程中，所有的棱边都需要做0.5-1mm的倒角处理，不要保留尖锐的直角边，一方面是实际加工时直角边容易出现毛刺，装配时容易划伤操作人员，另一方面倒角处理也能提升结构的应力分布，避免棱边位置因为应力集中出现开裂。这类结构虽然造型简单，但涵盖了机械结构设计中最基础的几何选型、定位逻辑、公差预留、安装边界校核等知识点，不管是作为建模练习的素材，还是作为小型工装的基础结构单元，都有很强的实操参考价值，很多复杂的定位基座结构，本质上都是在这类基础几何组合结构上延伸出更多功能特征，掌握这类基础结构的设计逻辑，能为后续更复杂的结构设计打下扎实的基础。在实际选型使用时，还要注意安装面的平面度要求，基座的底部安装面需要保证0.05mm以内的平面度，否则固定后会出现基座倾斜，影响上方定位结构的精度，如果是用在有精度要求的定位场景，还需要在六角主体的其中一个平面上加工定位基准面，方便后续安装时做精度校准。
