双孔立式钣金支撑支座结构

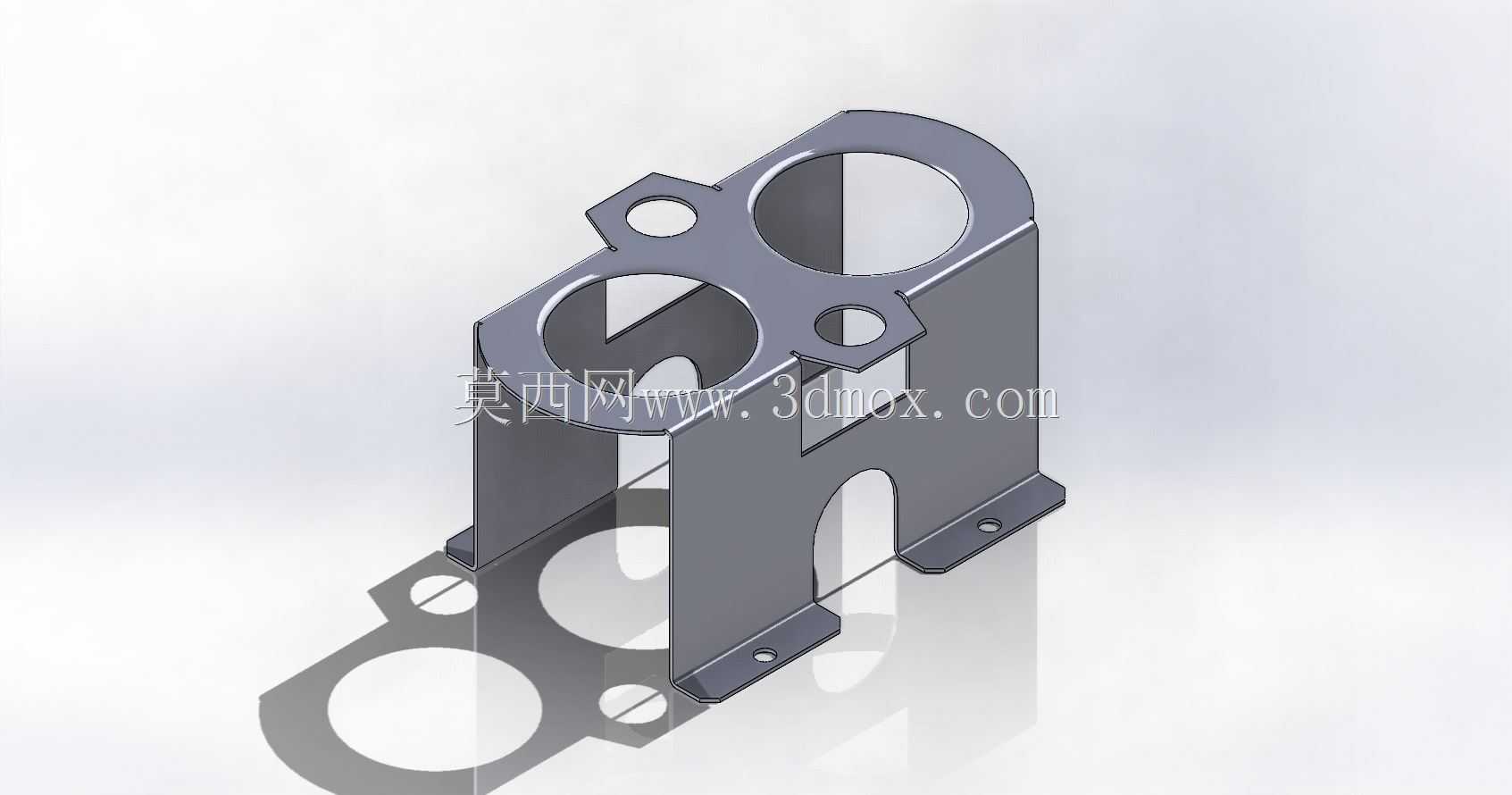

　　该构件属于典型的薄钢板折弯成型支撑类零件，整体采用左右对称的双立板加顶部连接桥的框架式布局，底部两侧向外延伸出带安装孔的折边，可直接通过紧固件固定在设备台面、机架安装面或工装底板上。零件顶部开设两个大直径同轴类圆孔，主要用于容纳圆柱形轴套、导向筒、电机端部或管路接头，孔周保留足够的环形承载边，避免薄壁孔口在受径向载荷时出现局部变形；大孔旁侧的小凸耳上加工有小圆孔，可作为定位销孔、辅助固定孔或传感器走线孔使用。立板下部开设拱形缺口，既为下方穿过的管线、联动杆件或相邻部件预留运动避让空间，也通过缺口轮廓分散折弯根部的应力集中，减少钣金展开后折弯处的撕裂风险。

　　从实际装配场景看，这类支座常见于小型包装设备的导料筒支撑、轻工机床的主轴限位架、自动化工位的圆柱形执行元件固定座，也可作为教学实训中钣金折弯、孔位加工与装配校核的典型案例。设计时先依据被支撑圆柱件的外径确定顶部两大孔的中心距与孔径，孔壁与圆柱件之间预留0.2至0.5毫米的配合间隙，若需加装衬套则按衬套外径扩孔；立板高度根据被支撑件的轴向安装长度确定，保证圆柱件装入后下端不与底部安装面发生干涉，同时两侧立板的间距略大于圆柱件的法兰或台阶宽度，方便轴向装拆。

　　底部安装折边采用90度折弯，折边上的安装孔中心距需匹配设备台面既有螺孔布局，孔边到折弯线的距离满足钣金最小折弯边距要求，防止折弯时孔位被拉扯变形。顶部连接桥将两片立板连为整体，大幅提升构件的抗扭刚度，避免单侧受力时立板出现外张变形；桥体上的小孔凸耳向下折弯形成局部加强区，无需额外焊接加强筋即可满足轻载支撑需求。整个零件可由单张钢板经激光切割下料、数控折弯、钻孔去毛刺工序完成，加工流程短，无需复杂模具，适合小批量设备配套与实训加工，装配后可通过底部折边的紧固件调整预紧力，保证被支撑圆柱件的同轴度与竖直姿态稳定。
