多瓣开槽弹性筒夹精密夹持工装

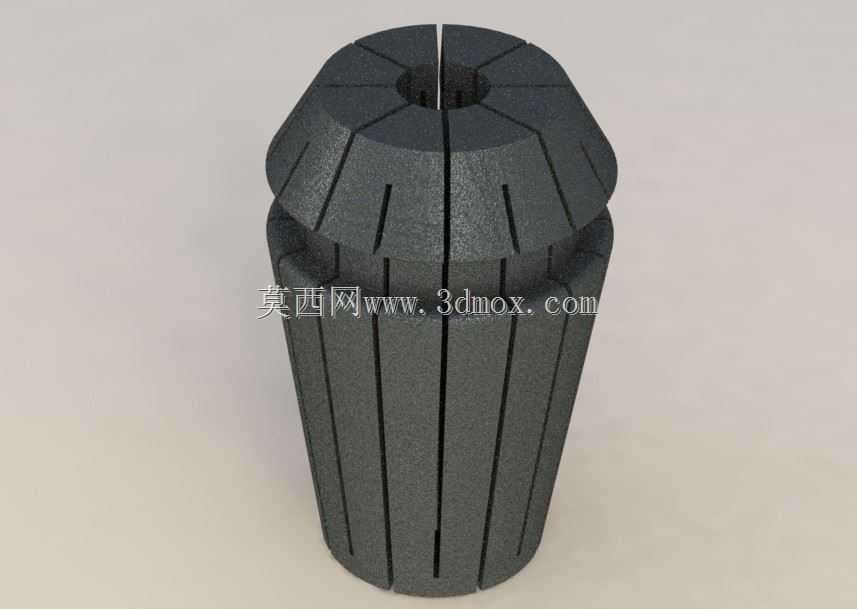

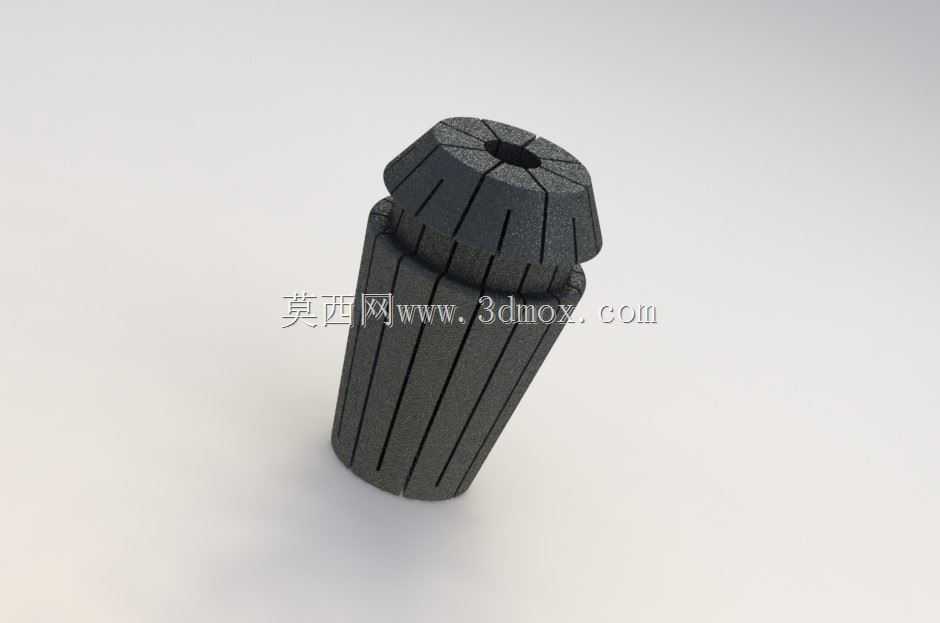

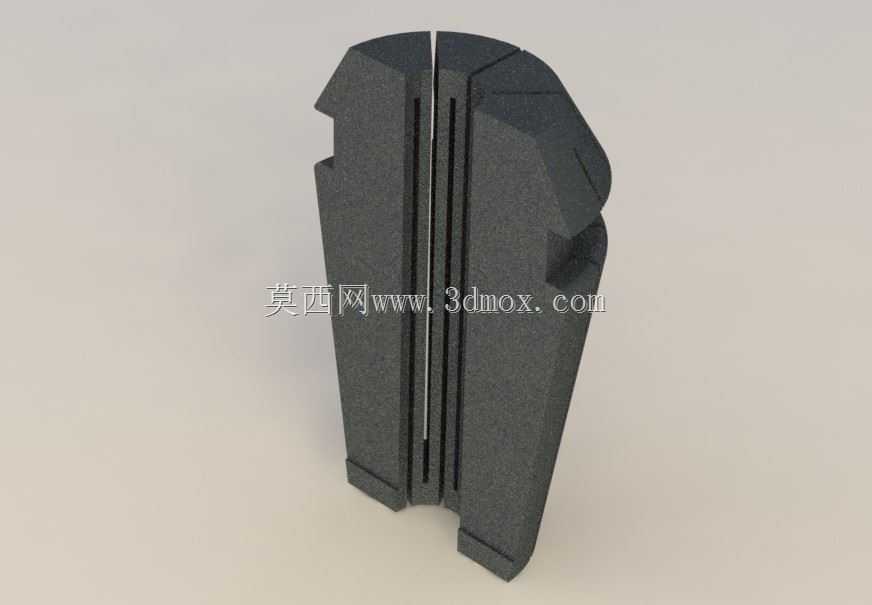

　　弹性筒夹是金属切削、轴类装夹与小型回转件加工中高频使用的收缩式夹持元件，这一模型呈现的是带多道轴向开槽、上下两段锥面配合的筒夹结构，整体外形为上粗下细的阶梯锥柱，顶端围绕中心孔均匀分布径向切缝，侧壁开槽沿轴向延伸并在段间形成错位布置，依靠外力压迫外锥面时各瓣体向中心均匀收拢，从而抱紧刀柄、棒料或小型工件。

　　从实际装机边界看，这类筒夹通常装入螺母与夹座构成的锥孔内，外锥面与夹座内锥面贴合，轴向锁紧力通过锥面转化为径向夹紧力；建模时需要重点控制外锥角度、各开槽宽度、瓣体厚度以及中心夹持孔的同轴度。锥角过小会导致自锁、松开困难，锥角过大则夹紧行程不足、刚性下降；开槽数量和瓣体宽度决定收缩量与夹持均匀性，切缝末端一般要预留应力释放结构，避免反复涨缩后在缝根产生疲劳裂纹。

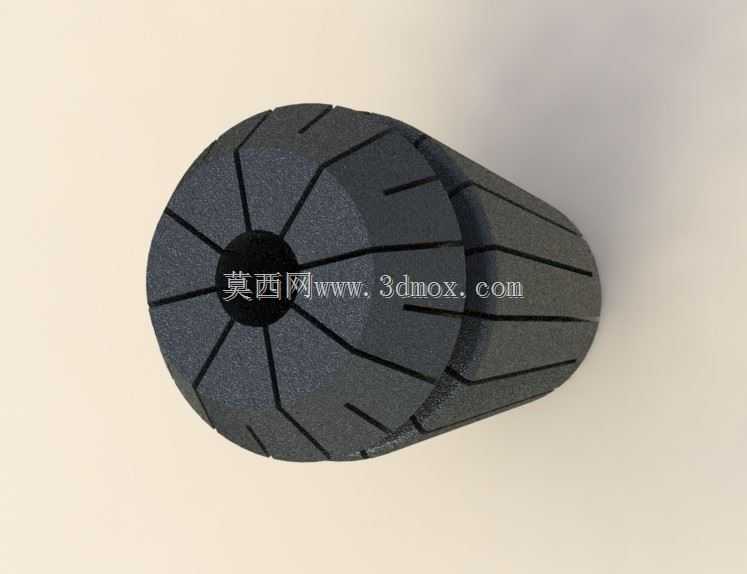

　　模型中段设置的环形台阶并非单纯装饰，它可作为轴向定位面，限制筒夹在螺母内的推入深度，也能在拆装时形成受力分界。上段开槽较短、瓣体较厚，适合承担主要夹紧力并保持口部刚性；下段开槽更长、壁面更薄，能够提供更大的弹性变形量，使工件在全长范围内获得更稳定的贴合。顶端中心孔用于穿过刀具或棒料，孔壁在收拢后与被夹件外圆形成多点接触，相比三爪卡盘，筒夹的同轴度、重复定位精度和减振表现更适合高转速钻铣、磨削以及棒料送料场景。

　　设计这类零件时，外形尺寸不能只按理论夹持直径确定，还要考虑材料热处理后的弹性极限。瓣体过厚会造成收缩阻力大、小直径范围内无法可靠抱紧；瓣体过薄则容易在重载切削时外翻或永久变形。各切缝应保持周向均布，使夹紧力对称作用，否则刀具会出现偏心、振纹甚至被拔出。中心孔、外锥面和台阶端面需要在同一基准下完成建模，装配关系中还要预留螺母压紧行程，保证锁紧时筒夹既能产生足够径向变形，又不会因过度压缩而使切缝完全闭合。

　　在维修与选型核对中，三维结构可直接用于检查干涉：筒夹装入夹座后，切缝区域应处于锥面有效接触范围内，工件伸入长度需越过弹性瓣主要夹持区；对于细长钻头、丝锥、小直径铣刀，筒夹能分散夹持压力，减少夹伤和断刀风险。该模型把锥面、台阶、开槽和中心孔的关系完整表达出来，可用于夹具原理演示、夹座配套设计以及机床附件结构校核。
