小型平皮带样品输送机结构设计

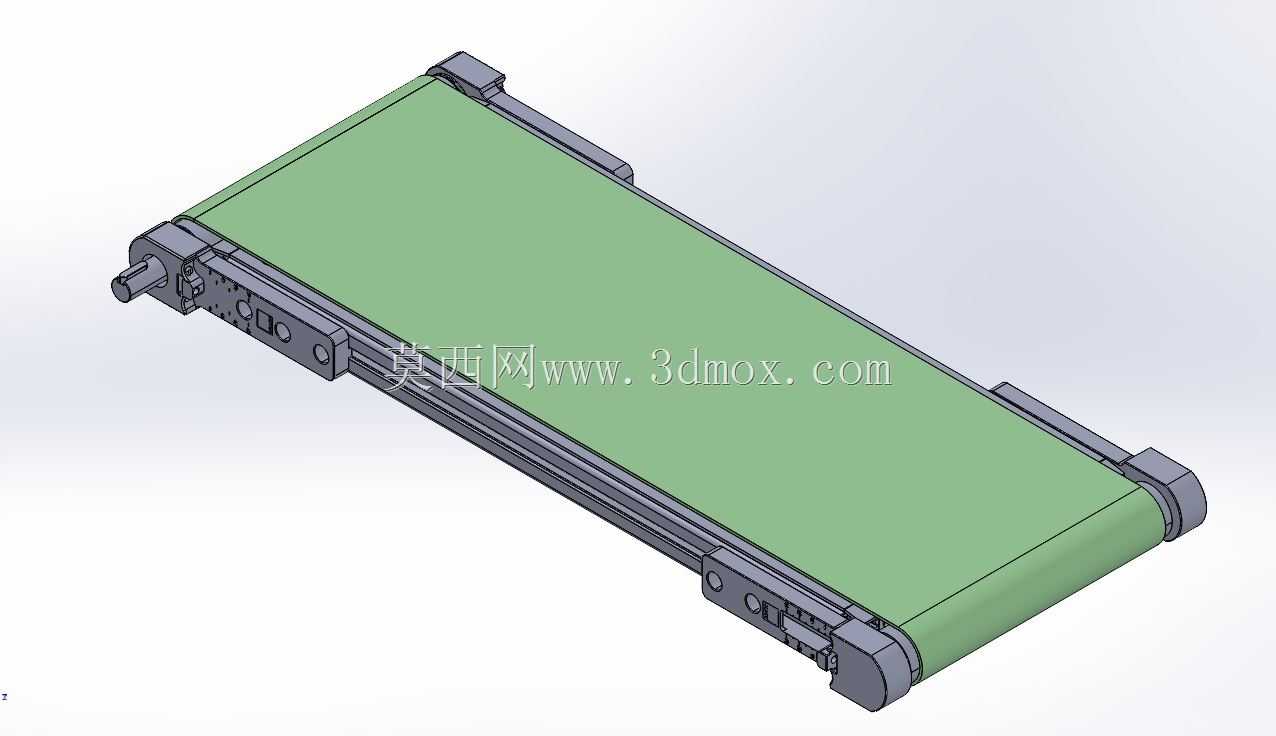

　　该小型平皮带输送机主要面向实验室样品转运、轻型零件工序间传递、桌面式自动化单元接驳等场景，整体采用窄幅长条形布置，有效输送宽度约190mm，机身长度方向约600mm，适合在空间受限的工作台、检测台或装配工位旁使用。设备以绿色平皮带作为承载和输送面，皮带两侧由型材式机架进行限位与张紧，端部设置滚筒组件，其中一端外露轴头可连接驱动电机或减速机构，另一端承担从动回转与皮带张紧调节功能。

　　从结构思路上看，这类设备并不追求大负载输送，而是强调轻量、规整、易嵌入和易维护。机架侧板沿长度方向延伸，既承担皮带运行轨迹的导向作用，也为端部滚筒、轴承座、张紧件及下部支撑件提供安装基准。皮带面保持平直，适合放置尺寸较小、底面相对平整的样品、盒件、塑料件、机加工小件或检测试样。对于需要在不同工位之间短距离移动物料的生产线，该形式能够减少人工反复拿取，尤其适用于节拍稳定、载荷较轻的连续作业环境。

　　端部结构设计上，驱动端与从动端均采用紧凑布局，滚筒轴线与输送方向垂直，保证皮带运行时不发生明显跑偏。外露传动轴便于根据实际工况选配动力源，既可接入固定转速减速电机，也可配合调速电机、链轮或同步带机构实现速度调整。机架端部的安装块和连接件预留了装配空间，维修时可通过端部张紧结构调整皮带松紧，使皮带在合理预紧力下运行，避免过紧造成轴承受力增大，或过松导致打滑、跑偏。

　　外形边界方面，设备宽度集中在皮带及两侧机架范围内，长度较短，高度方向主要由皮带面、端部滚筒和下部支架决定，适合嵌入半自动装配线、视觉检测工位、包装前段整理台以及小型加工设备出料口。安装时需重点保证机身纵向水平、两端滚筒平行、皮带两侧余量均匀；若与其他设备接驳，还应确认皮带面高度与上下游工位高度一致，避免样品过渡时产生卡滞或跌落。

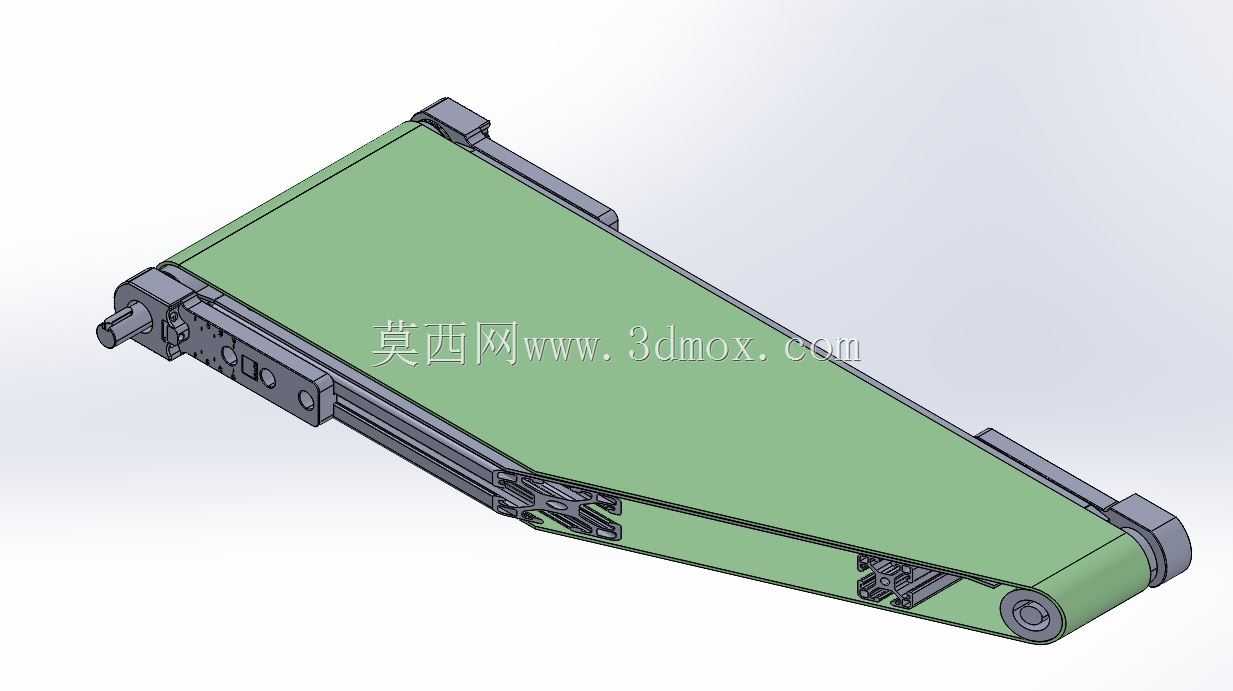

　　在实际选型中，这类小型输送线通常用于输送重量较轻的单件物料，不适宜承载重型工件或冲击性落料。皮带表面平整、连续运行噪声低，清洁和更换也较方便；侧板与支撑件采用模块化组合方式，有利于按工位需求改长、改宽或调整支撑高度。三维结构完整表达了皮带、滚筒、侧板、端块、传动轴及下部附件的相对位置，可作为轻型输送设备方案设计、工位布局校核和非标自动化接驳机构参考。
