11米长距辊筒输送线体三维结构

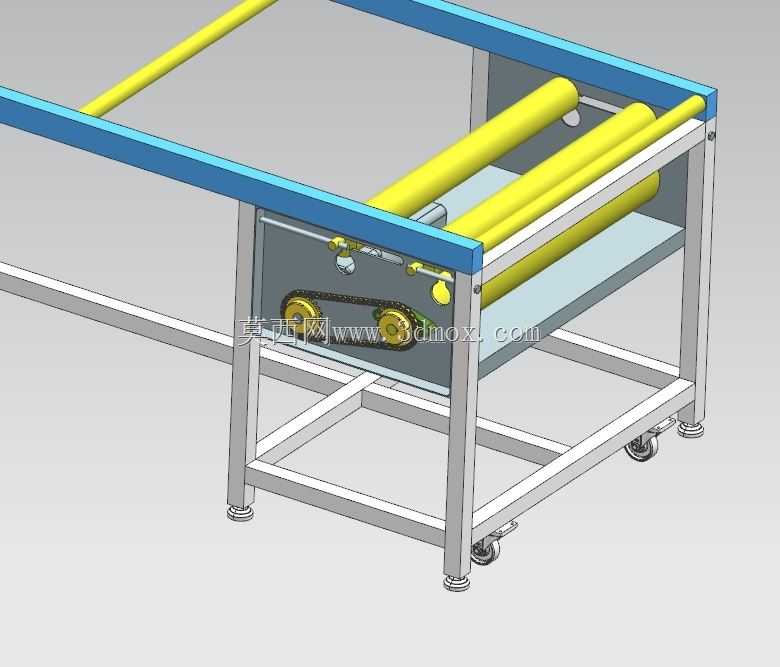

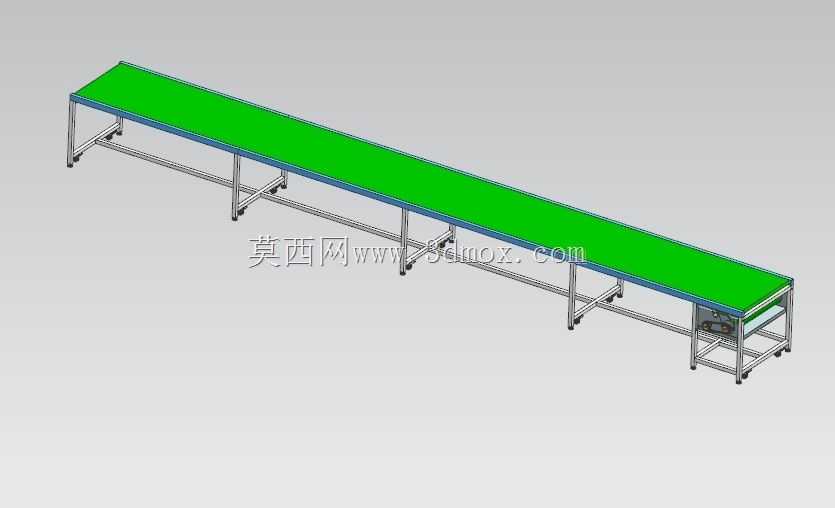

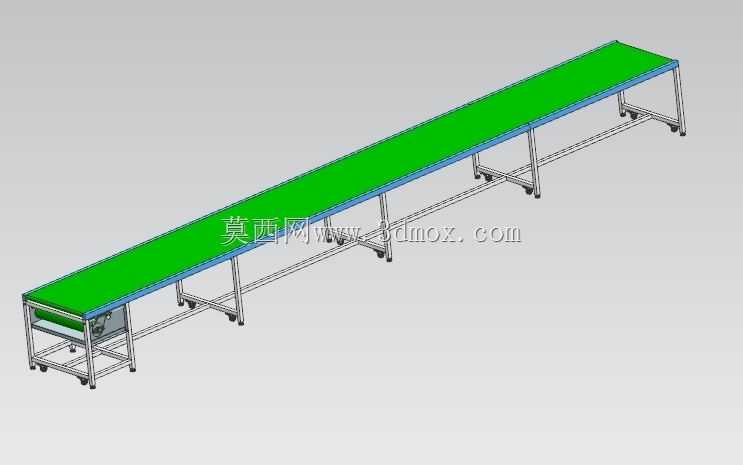

　　该套长距辊筒输送结构面向车间工序间连续转运场景搭建，总长11000mm，适配板材、工装托盘、组装半成品等大尺寸工件的水平流转，常见于机床上下料接驳、钣金加工工序衔接、装配工段工件暂存输送等工况，替代人工跨工位搬运长件、重件，降低工件磕碰风险与转运劳动强度。线体采用双侧边框承托的开放式辊面布局，多根平行排布的黄色输送辊筒沿长度方向等距安装，辊筒两端通过轴承座固定在两侧蓝色边框梁上，辊面高出边框顶面，工件放置后与多根辊筒线接触，承载受力均匀，长尺寸工件输送过程中不会出现局部挠曲变形。驱动端布置在线体端部下方，采用链传动结构，电机输出端通过链轮、传动链条同步带动所有主动辊筒转动，链条外侧设置半封闭防护挡板，既避免运行中衣物、

　　工具卷入传动副，也能阻挡车间粉尘、切屑落到链节啮合面，降低传动磨损。机架主体采用方管焊接成型，四根竖向支腿搭配横向、斜向加强撑杆，整体框架刚性充足，11米跨度下不会出现明显的中段下挠；支腿底部配置可调脚杯，可在不平整车间地面调整各支点高度，保证整线辊面处于同一水平标高，避免工件输送时跑偏、滑移。机架一端加装万向脚轮，短距离移位转场时可抬起固定端脚杯，通过脚轮推移整线，无需拆解辊筒与驱动部件，适配产线布局临时调整的需求。线体中部设置下层置物平台，可存放备用传动件、检修工具与工位辅料，充分利用机架下部空间。建模过程中完整还原了辊筒装配间隙、链轮张紧调节结构、支腿连接法兰的细节，边框与支腿的连接位置预留螺栓孔位，现场安装时可分段拼接后再紧固，运输阶段可拆为多段，规避11米整体件的运输超限问题。线体两侧边框预留外置传感器、挡停机构的安装接口，后续可对接自动化生产线的工件到位检测、自动挡停功能，无需二次改动主体机架结构。
