食品生产线长距离风冷冷却输送通道

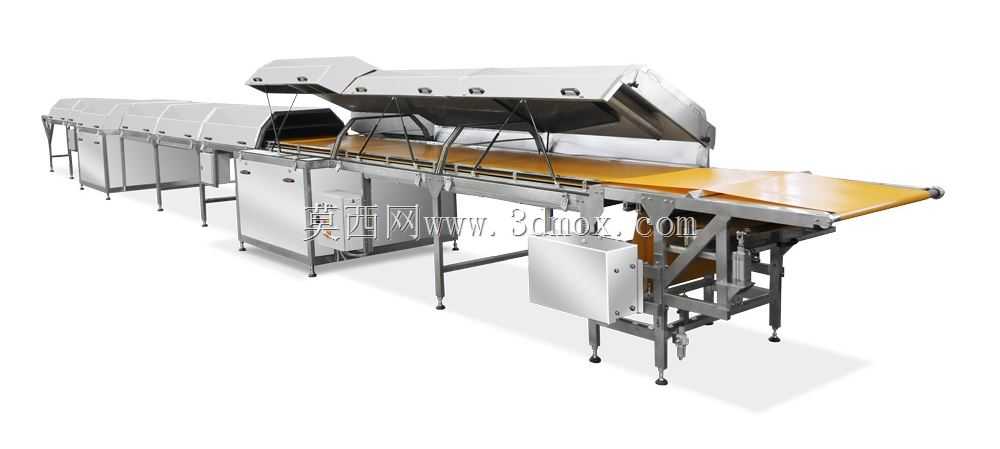

　　这套长距离冷却输送通道主要面向烘焙、糖果、巧克力及休闲食品连续生产线，布置在烘烤出炉、浇注成型或裹衣工序之后，承担产品在输送过程中的强制降温与定型任务。整机沿物料流向呈长条形布局，前段为封闭冷却罩段，后段衔接开放出料台面，可直接对接上游烤炉出料端与下游包装或分拣工位，减少人工转运环节。

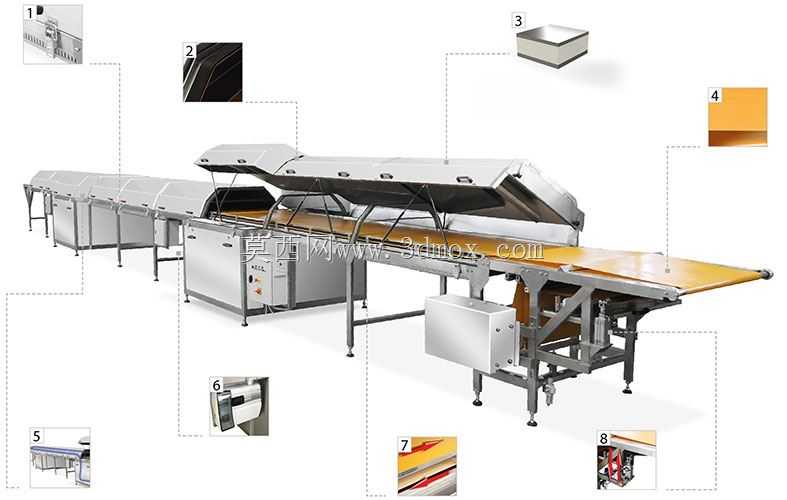

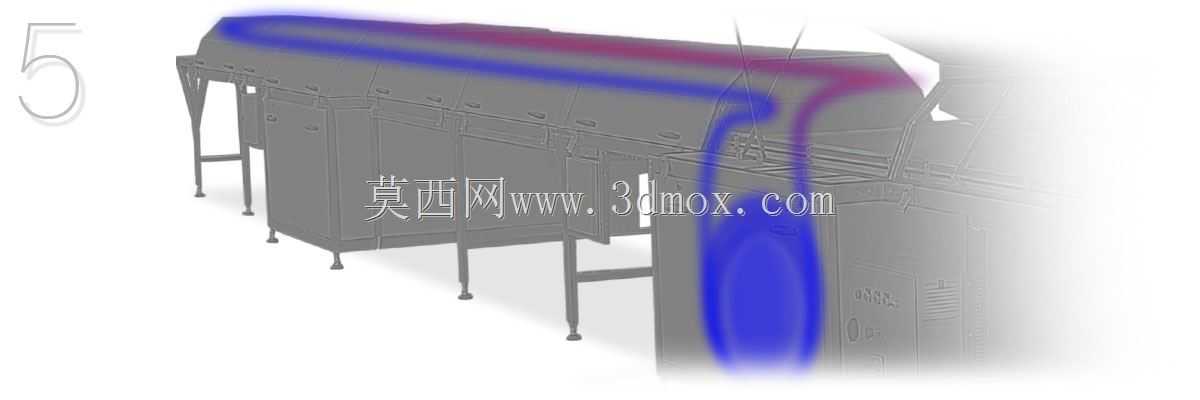

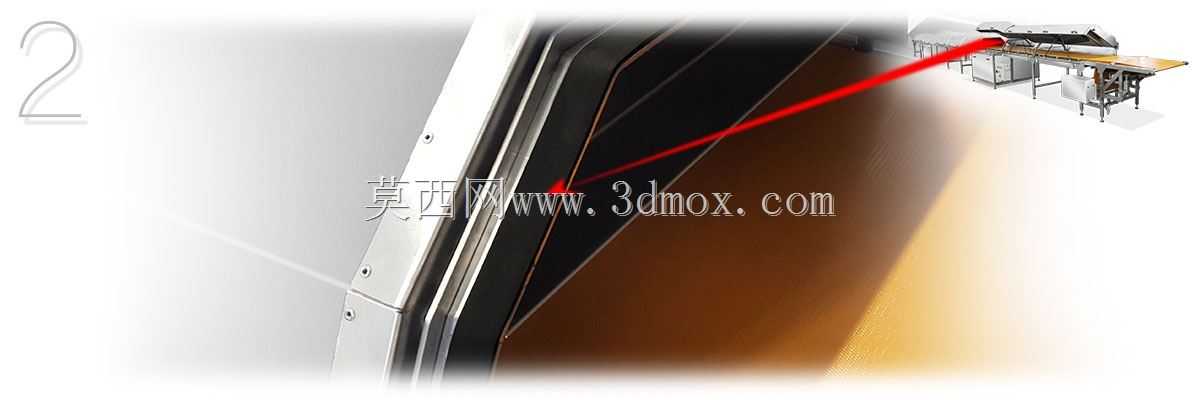

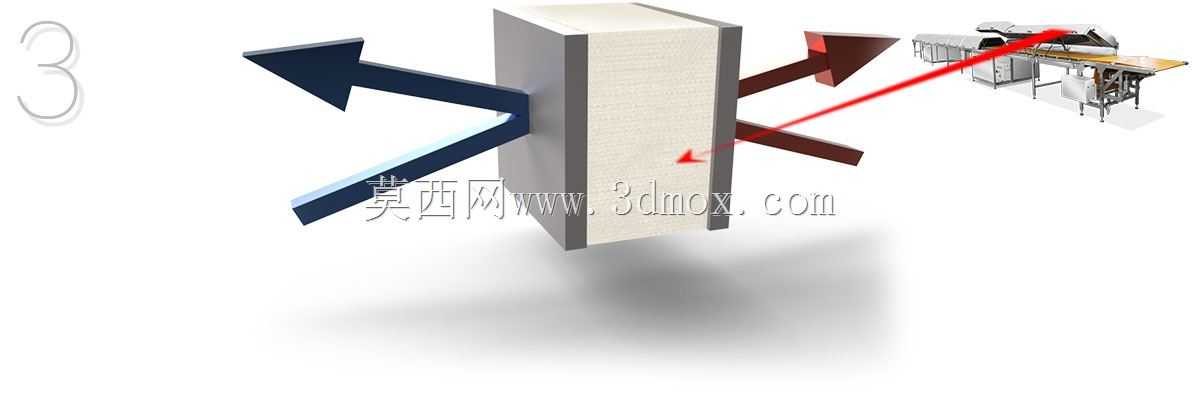

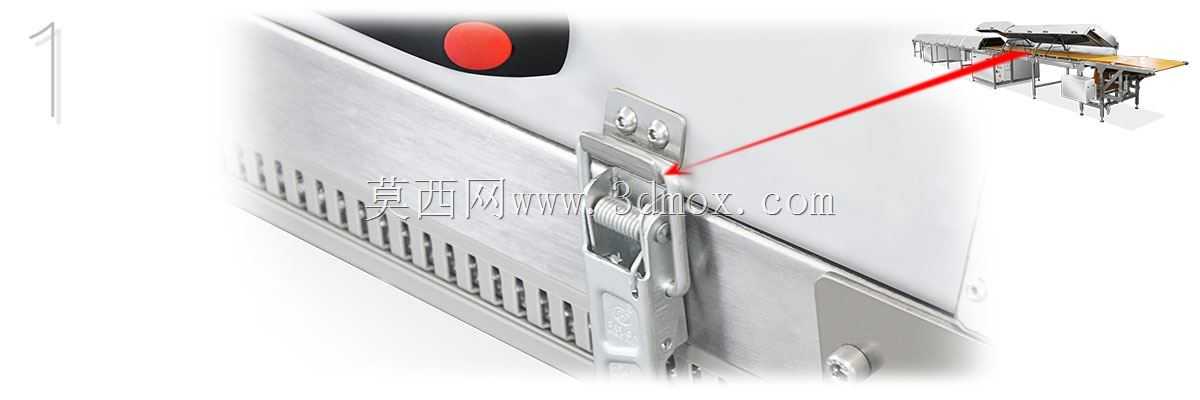

　　从结构上看，设备主体由机架、输送网带或板式带、分段保温罩壳、可开启上盖、风机单元、电气控制箱及可调支腿组成。机架采用不锈钢方管与折弯件焊接拼装，立柱间距经过受力校核，保证长跨度下台面挠度可控；底部配置可调脚杯，用于现场找平并补偿地面高差，安装时需预留两侧检修通道与上方罩盖开启空间。冷却罩沿输送方向分段设置，顶部罩盖采用铰链翻转结构，日常清场、换品或处理卡料时可逐段掀开，内部导流板引导冷风均匀穿过料层，避免局部温降不均造成产品粘连或变形。

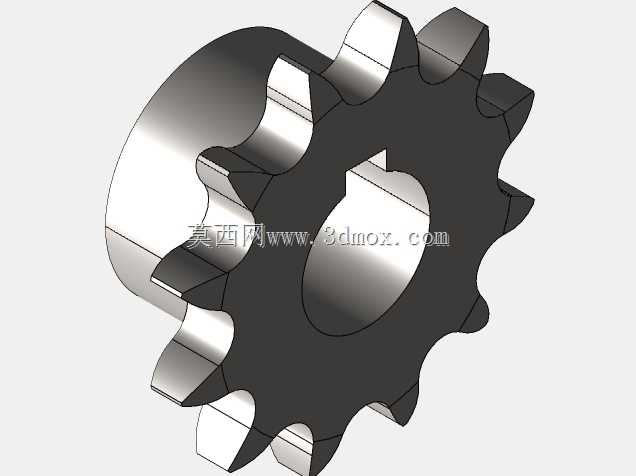

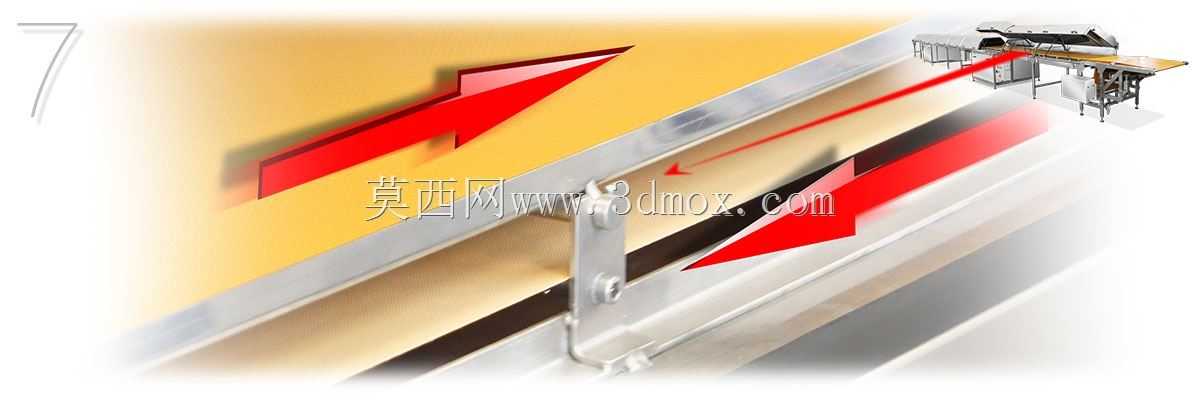

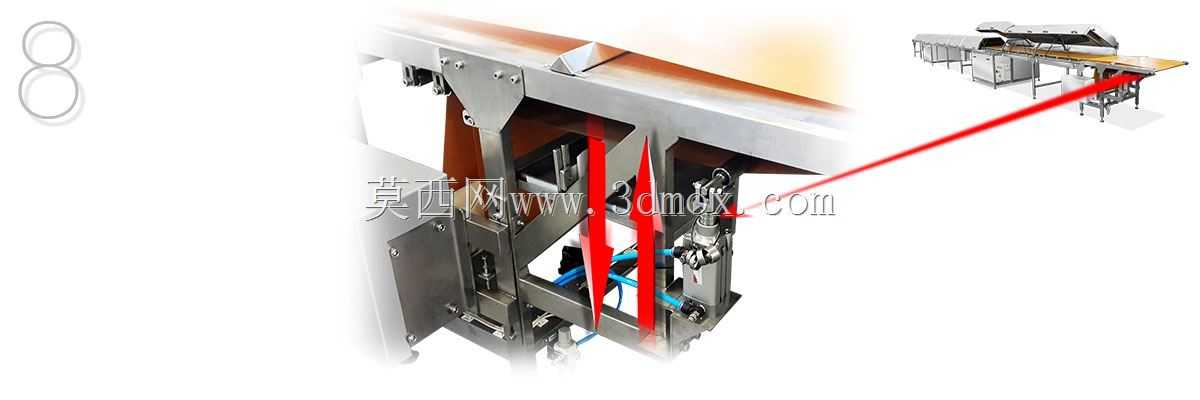

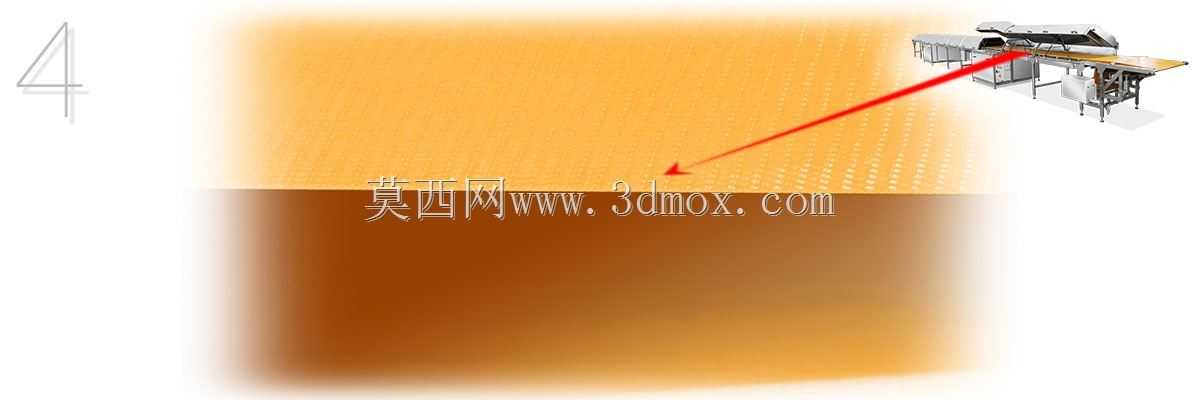

　　输送面采用黄色食品级皮带或模块网带，张紧机构布置在头尾滚筒处，中部设置托条支撑以抑制长距离运行中的带面下垂。驱动端集中在出料侧，电机减速机通过链传动带动主动滚筒，线速度可按产品冷却工艺曲线调节，使物料在罩内停留时间匹配降温要求。沿机身分布的电气箱分别就近接入风机与驱动回路，柜内预留端子与走线槽，方便整线联调时接入主控系统。

　　建模时按真实装配关系拆分零件：机架型材、罩壳钣金件、铰链、把手、风机、滚筒、支腿与控制箱均独立建模，钣金罩壳保留折弯圆角与翻边细节，翻转上盖在打开与闭合两种姿态下的运动包络都需要校核，防止开启后与上方管线或厂房梁干涉。整机长度方向尺寸较大，布局阶段应结合车间柱网确定分段对接位置，进料端高度匹配上游设备出料高度，出料端留出操作人员取放与检测空间；两侧需预留风机维护与皮带更换的操作距离，地面载荷点集中在各支腿处，安装前应对基础平整度提出要求。

　　在实际选型中，冷却段长度、风机数量与带速需依据产品产量、出炉温度及目标冷却温度共同确定，罩壳内可增设回风管路以提升能效。该结构同样适用于化工、医药等需要连续冷却输送的散料或件料工况，只需更换输送带材质与密封形式即可适配不同洁净等级要求。
