CA6140车床双筒夹持固定支架

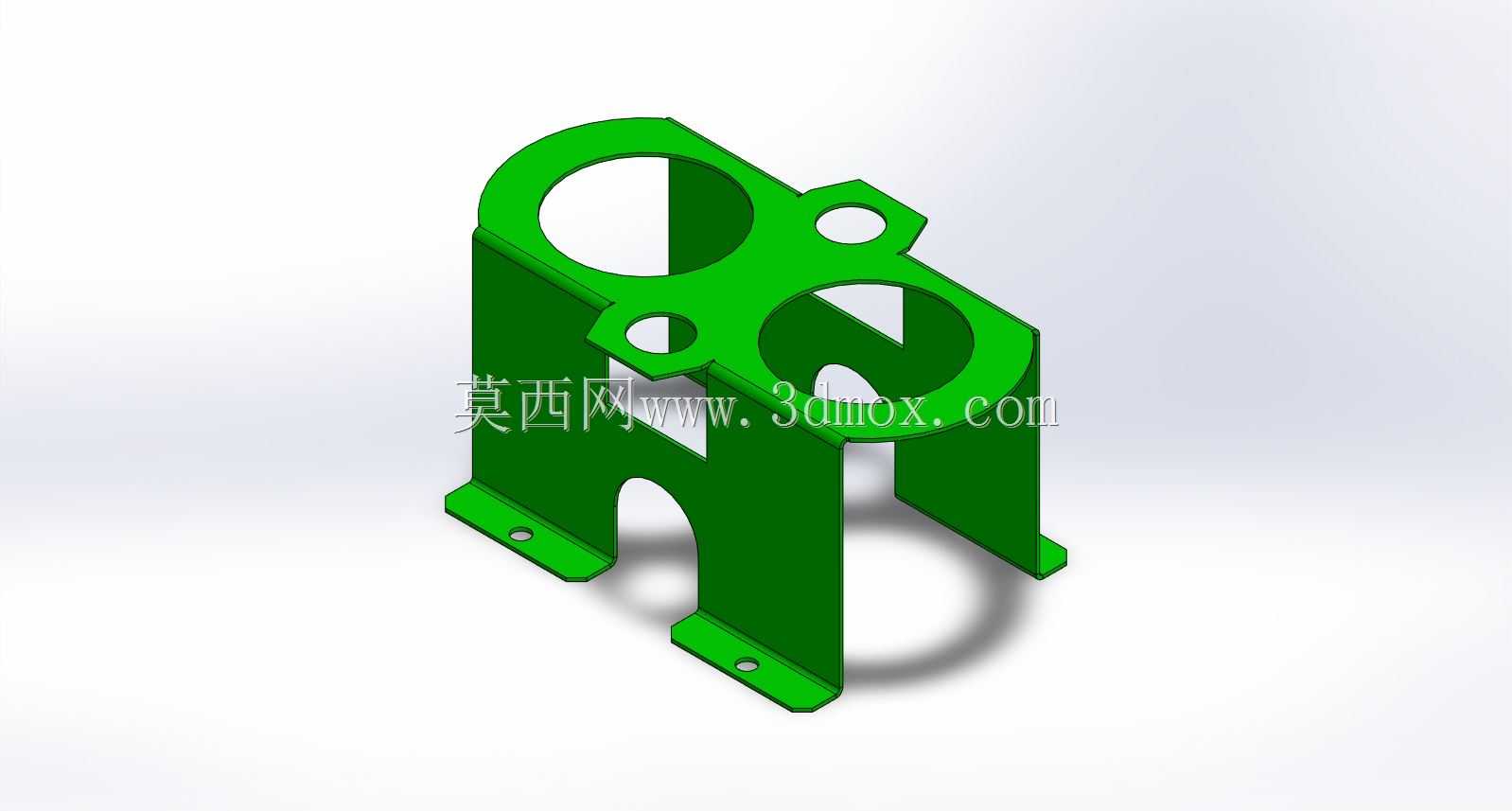

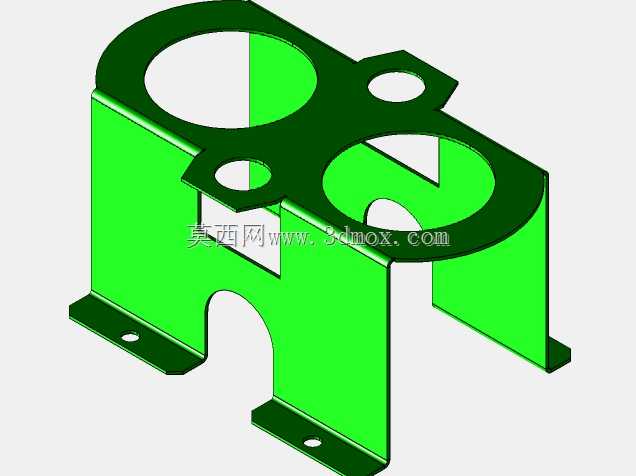

　　这款支架属于CA6140普通车床配套的夹持固定类结构件，整体采用钣金折弯成型思路设计，主体为立式双侧立板加顶部承载面板的框型结构，底部两侧向外延伸出带安装孔的固定折边，可直接通过螺栓锁紧在车床溜板侧部、附属工装台或者机床周边的安装基座上，安装时仅需匹配折边孔位的螺栓规格，预留出扳手操作空间即可完成固定，不需要额外做复杂的基面适配加工。

　　从实际车间使用场景来看，这类支架多用于车床加装冷却管路分流阀、气动检测元件、小型润滑泵或者走线拖链的承托固定，顶部面板开设的两个大直径同轴通孔是核心夹持位，可穿装固定筒状的阀体、泵体或者圆柱形导向套，孔周预留的环形贴合面能保证被夹持件的轴向定位精度，避免设备运行振动中出现偏转；面板上另外两个小尺寸通孔可穿装锁紧螺钉、定位销，也可用来固定小型传感器支架，兼顾不同加装需求。

　　结构设计上没有采用厚重的铸造成型方案，而是选用等厚薄板做一体化折弯，两侧立板底部开出拱形避让缺口，既可以避开安装基面的凸起走线、油管接头，也能在保证整体支撑刚性的前提下大幅降低零件自重，减少车床附加负载。两侧立板平行布置，和顶部面板折弯处做圆角过渡，避免应力集中，长期承受车床往复振动也不容易出现焊缝开裂或者板件变形；底部折边的安装孔做沉台设计，螺栓锁紧后头部不突出折边底面，保证支架和安装基面完全贴合，不会出现虚位晃动。

　　建模过程中优先还原了钣金件的折弯系数与壁厚一致性，所有开孔位置、折边高度、立板间距都按照实际装配干涉校验调整：两个大孔的中心距匹配常用双联阀体的安装孔距，立板内侧间距留出被夹持件的接线、接管操作空间，底部拱形缺口的高度足够跨过床身表面的润滑油管，整体外轮廓没有突出的尖锐棱角，安装后不会和车床移动的溜板、刀架发生运动干涉。这类支架在普通车床技改、附属功能加装场景中实用性很强，替换不同开孔规格的面板即可适配不同直径的筒状元件，通用延展性较好。
