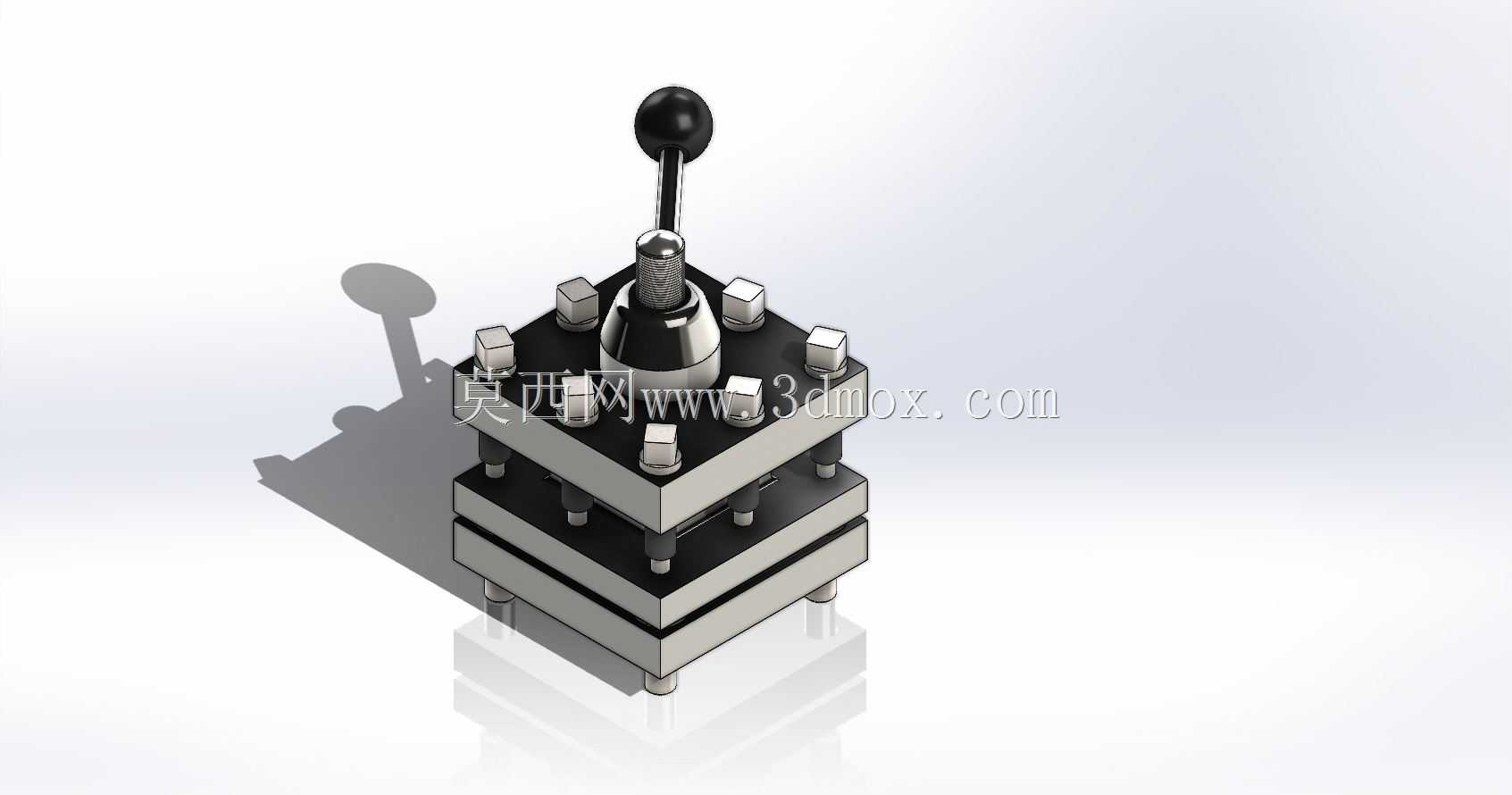

CA6140车床方刀架手动换刀锁紧机构

　　这套手动方刀架是普通卧式车床刀塔部位的核心功能部件，整套结构围绕四方刀台的工位回转、端面定位、中心锁紧三个动作逻辑搭建，在CA6140这类通用卧式车床上承担外圆车刀、端面车刀、切槽刀、螺纹车刀的装夹与工位切换工作，是中小批量轴类、盘类零件车削加工里最常用的手动换刀结构。

　　从实际装配边界来看，刀架底座直接贴合车床中拖板上平面，底座下方设置定位销孔与螺栓过孔，安装时以中拖板预装的定位止口找正，保证刀架回转中心与车床主轴轴线的同轴度偏差控制在0.02mm以内，底座整体轮廓为方形，边长适配CA6140中拖板的安装螺孔间距，底部支撑脚避开中拖板上的T型槽行程区间，不会干涉拖板横向进给的全行程移动。四方刀台的四个立面各设置两组刀杆压紧螺钉，可同时装夹四把不同工序的车刀，刀台侧面的定位槽配合底座上的固定定位销，每次抬起旋转90度后落位，即可完成四个工位的精准分度，重复定位精度可稳定控制在0.015mm以内，满足常规车削工序的位置公差要求。

　　顶部的操作手柄是整套机构的动作输入部件，手柄通过中心螺杆连接底座内部的锁紧螺母：逆时针抬动手柄时，中心螺杆先松开，带动刀台整体抬起0.5到1mm，脱离底座端面的端面齿盘啮合，此时即可手动扳动刀台旋转，切换到对应刀具的工位；工位对准后向下压合手柄，中心螺杆反向拉紧，刀台与底座的端面齿盘完全啮合，依靠齿面的摩擦力承受车削过程中的径向切削力与扭矩，避免加工时刀台出现窜动或偏转。刀台周向均匀布置的多个压紧方块与内六角螺钉，用于压紧装入刀台方孔内的车刀刀杆，装刀时刀杆伸出长度通常控制在刀杆高度的1.5倍以内，减少切削颤振。

　　建模过程中需要重点还原中心螺杆的梯形螺纹段、端面齿盘的啮合齿形、手柄球头的握持结构、各锁紧螺钉的装配位置，同时要预留刀台旋转的运动间隙：刀台与底座之间的回转间隙控制在0.01到0.03mm，既保证转动顺畅，又不会在重切削时出现晃动。这类方刀架的结构完全依靠机械自锁实现锁紧，不需要液压或气动动力源，维护时只需定期拆开端面齿盘清理切屑、在中心螺杆处加注润滑脂，就能长期保持定位精度，在普通车床的实训教学、小型机加工车间的单件小批量生产场景中普及率极高，结构设计思路也常作为机床夹具课程中手动分度锁紧机构的典型案例。
