CA6140车床车轮连杆传动机构

　　这套车轮连杆装配体属于典型的曲柄摇杆类平面连杆机构，常见于普通卧式车床进给系统、运动转换装置以及教学演示台架中，核心作用是把旋转盘的连续回转运动，转化为滑枕或执行端的往复直线摆动。整套机构由偏心轮盘、主连杆、摇杆臂、竖直导向立柱、横向滑动导杆以及铰接销轴等零件组成，各运动副之间均采用转动副配合，结构紧凑，运动轨迹清晰，非常适合用于机构原理验证、运动干涉检查以及装配关系训练。

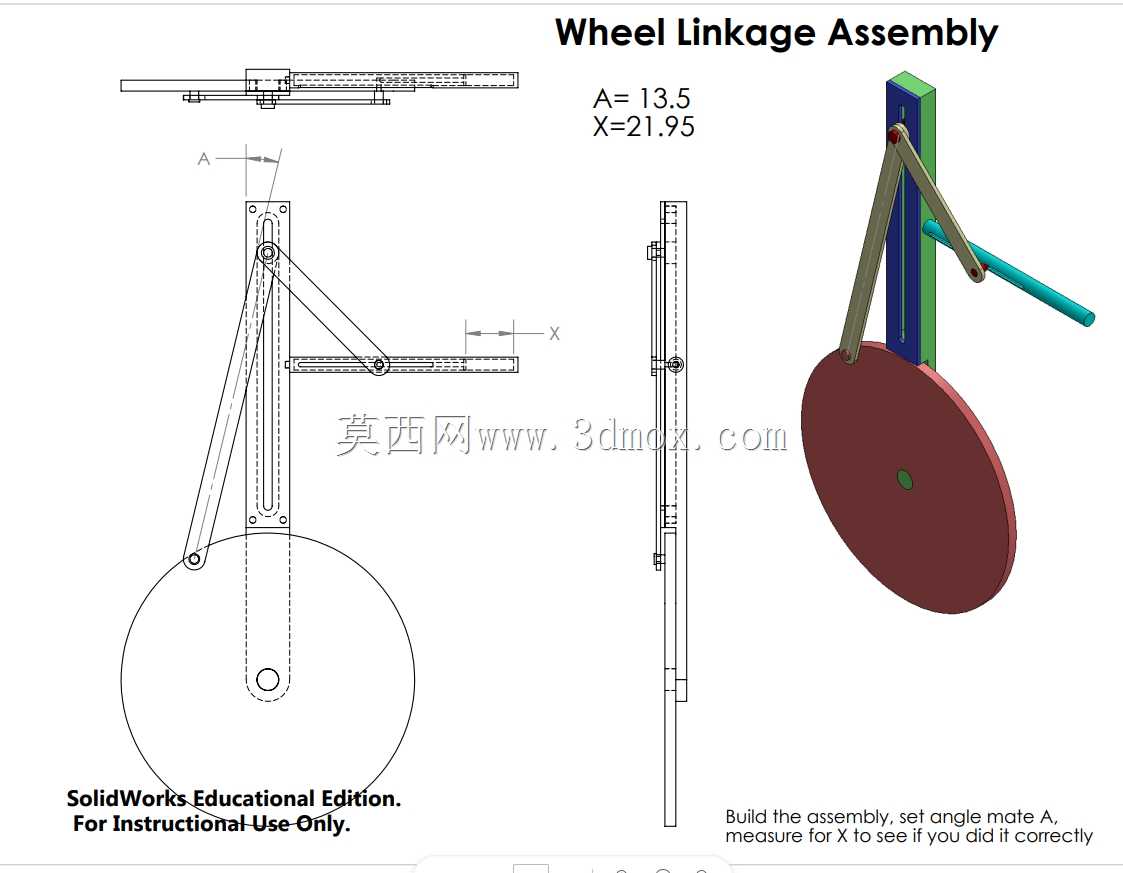

　　从设计思路上看，建模时先将原点锚定在底部轮盘中心，再依次把各零件按装配约束落位，最后通过正确的链接关系与草图关系锁定尺寸，保证机构在运动过程中不出现过约束或自由度异常。图中标注的关键参数 A=13.5、X=21.95 决定了摇杆的摆角范围与导杆的行程，这两个尺寸直接影响执行端的往复位移量，是整套机构运动学分析的核心。轮盘偏心销的位置决定曲柄半径，连杆长度则影响摇杆的极限摆角，二者需要匹配，否则会出现死点卡死或传动角过小导致的受力恶化。

　　在实际工程应用中，这类机构多用于需要将回转运动转为直线往复运动的场合，例如车床的进给摆动、送料装置的拨叉驱动、筛体的往复振动以及纺织、包装设备中的间歇推送。设计时需要重点关注传动角，传动角越接近九十度，传力性能越好；若传动角过小，铰接处会承受较大侧向力，销轴与衬套磨损加快。竖直立柱与横向导杆构成的导向约束，保证了执行端运动的直线度，立柱与滑块之间的配合间隙需要合理控制，间隙过大易产生晃动与噪声，过小则在热态下可能卡滞。

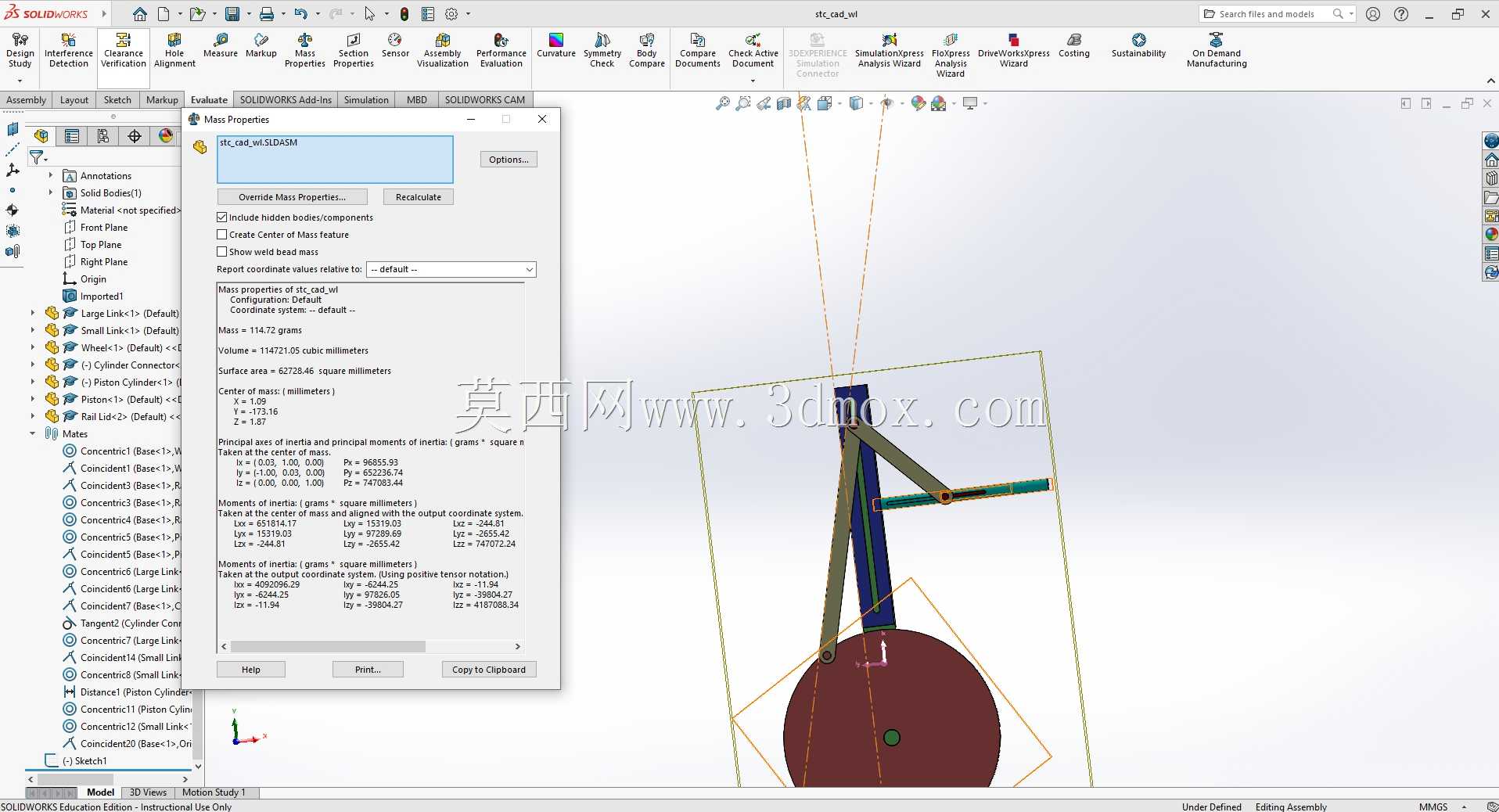

　　安装边界方面，轮盘通过中心孔与驱动轴连接，需保证偏心销与盘体的垂直度；各连杆铰接孔应保持同轴，销轴两端采用挡圈或螺母轴向限位，防止窜动。竖直立柱底部需固定在基座上，承受摇杆往复摆动带来的交变弯矩，因此立柱根部应适当加强。横向导杆沿导向套滑动，行程两端建议设置缓冲或限位，避免刚性撞击。整体质量约114.72克，体积与表面积数据可用于后续的轻量化校核与3D打印选材。建模过程中对每个转动副都进行了配合检查，确保在完整运动周期内无零件干涉，铰接点旋转顺畅，为后续的工程出图、运动仿真以及实物加工提供了可靠的三维基础。
