星型径向活塞发动机曲柄连杆总成

项目分类:发动机 发布时间:2023-10-07 ID:713018
  • 星型径向活塞发动机曲柄连杆总成
  • 星型径向活塞发动机曲柄连杆总成
  • 星型径向活塞发动机曲柄连杆总成
  • 星型径向活塞发动机曲柄连杆总成
  • 星型径向活塞发动机曲柄连杆总成
  • 星型径向活塞发动机曲柄连杆总成
  • 星型径向活塞发动机曲柄连杆总成

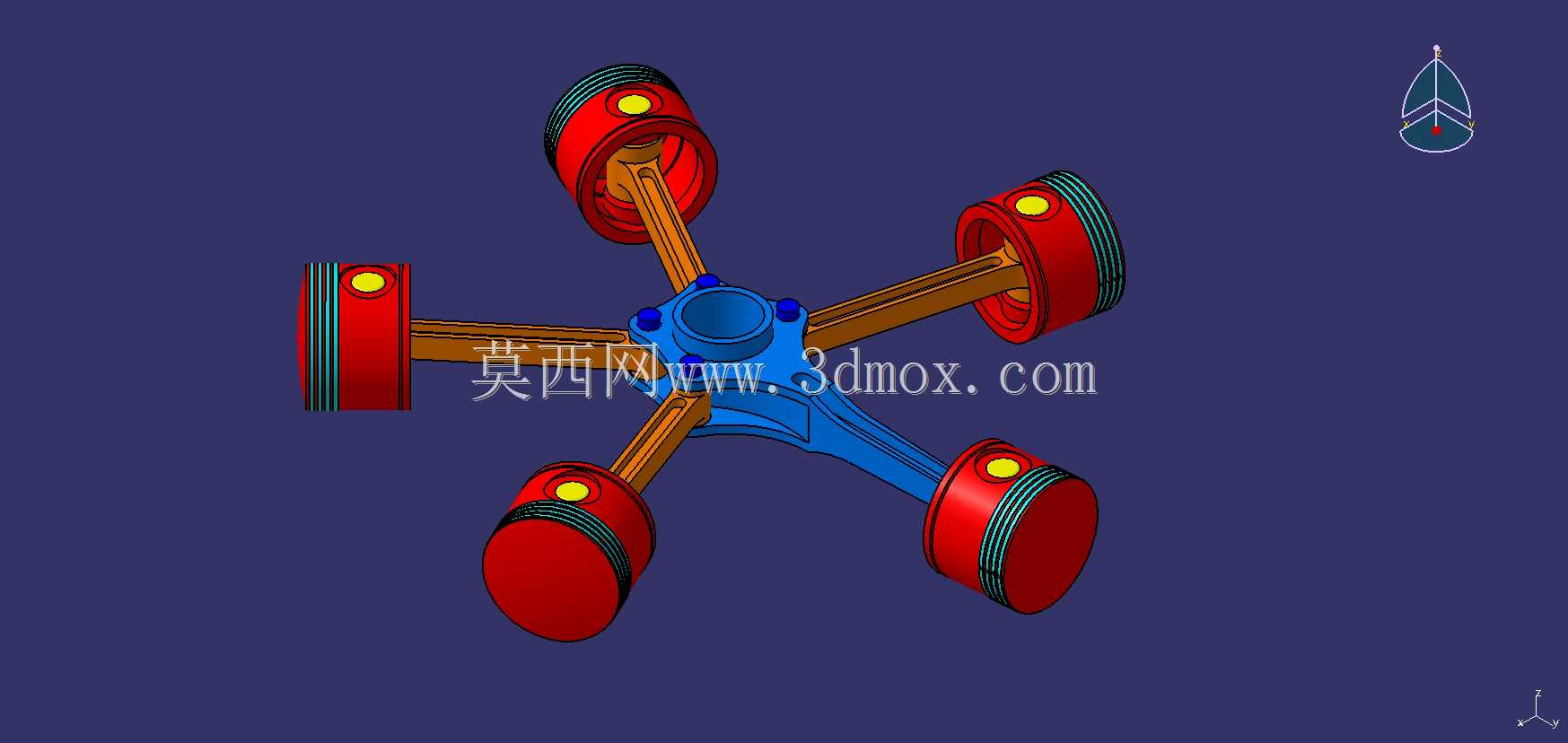

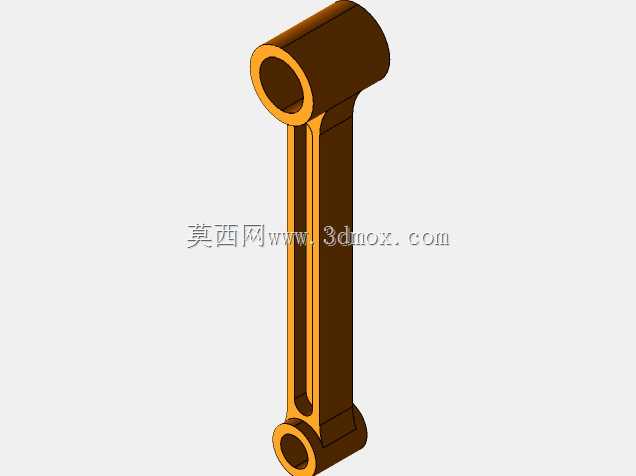

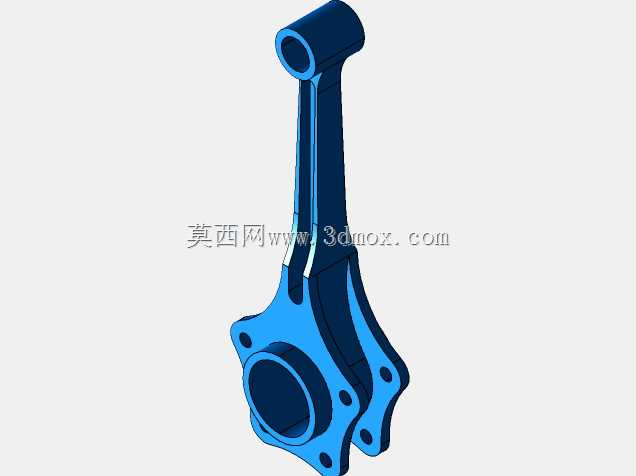

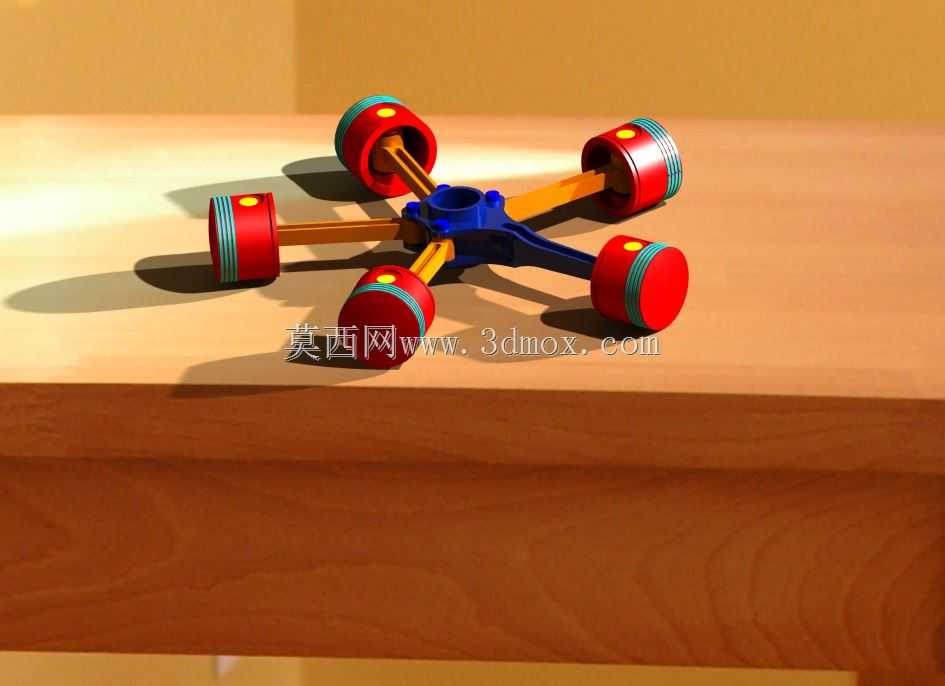

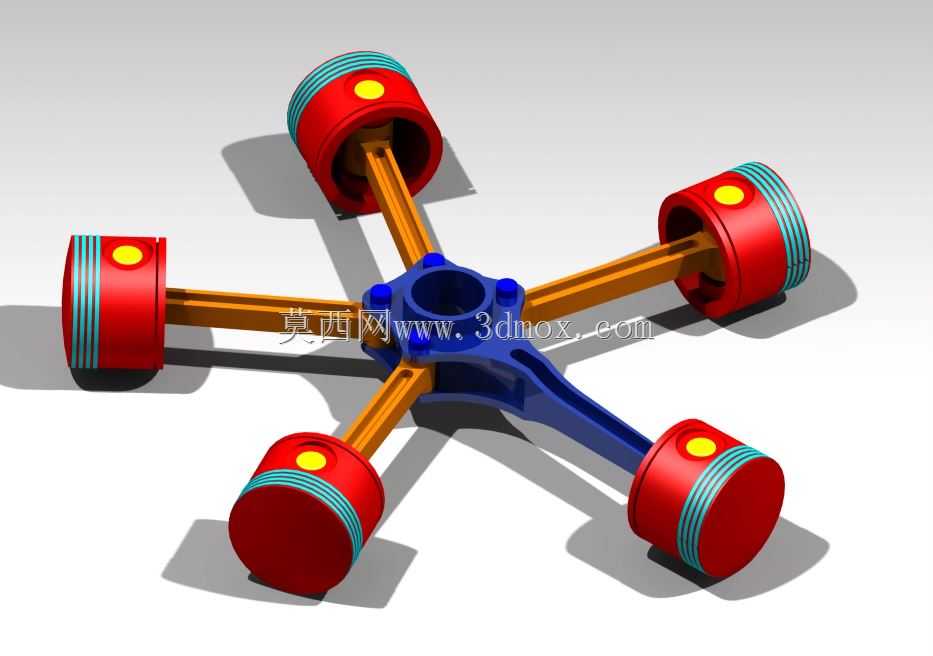

  这套径向发动机装配结构围绕中心曲柄销座呈放射状均布五组活塞连杆组件,是星型内燃机核心运动机构的典型构型,在小型航空动力、教学演示样机、复古摩托改装动力以及紧凑型内燃机组开发场景中具备明确的工程参考价值。从实际功能逻辑来看,五个气缸沿圆周方向等夹角排布,做功冲程可以沿周向依次错开,相比直列同缸数机型,整机轴向长度被大幅压缩,曲轴输出端的扭矩波动也能得到显著抑制,运转平顺性更优。建模过程中首先锁定中心轮毂的安装基准:中心蓝色构件为曲柄连杆的汇聚铰接座,中心预留主轴穿装孔,五个径向铰接凸台沿圆周72度等分,凸台端面预留连杆大端的配合轴颈位置,装配时需保证各轴颈轴线共面且与主轴轴线垂直,避免连杆运转时出现别劲卡滞。连杆采用工字形截面杆身,

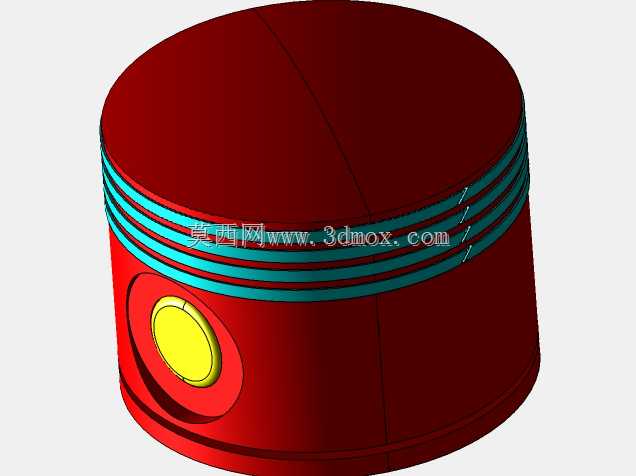

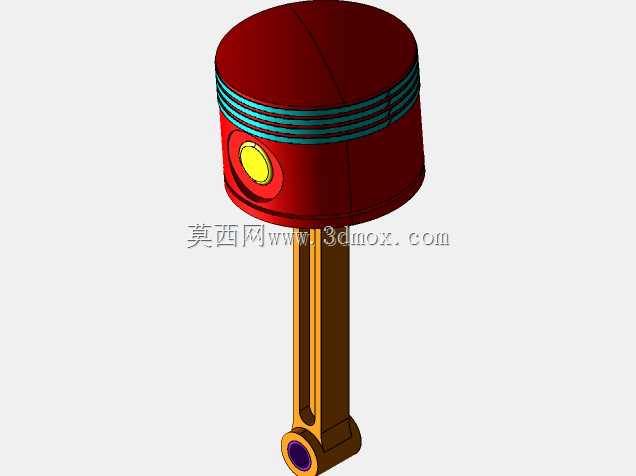

  在保证抗弯抗扭刚度的前提下削减往复运动质量,大端与中心曲柄座铰接、小端通过活塞销与红色活塞内腔销座连接,活塞外圆预留活塞环槽位,图中活塞外缘的环带结构对应多道气环与油环的安装位置,活塞顶部的圆形标记用于标识气门避让方位,装配时所有活塞的标记朝向需统一对应气缸盖上的进排气门侧,防止运转中活塞顶碰气门。外形边界方面,整组机构径向最大轮廓由活塞外止点位置决定,轴向总厚度仅覆盖活塞高度加中心曲柄座的堆叠尺寸,安装到机匣内部时,五个气缸的安装法兰需沿机匣圆周定位面贴合,连杆运动包络面与机匣内壁之间要预留足够安全间隙,避免高转速下连杆动挠度引发擦碰。设计阶段同步校核了各缸活塞的上下止点相位:五组连杆共用中心曲柄的偏心轴颈,

  活塞往复行程由曲柄偏心距决定,建模时通过运动仿真验证全行程中连杆摆角处于合理区间,活塞销与连杆小端衬套、连杆大端与曲柄轴颈的配合间隙均按内燃机运动副常规公差预留,活塞环槽宽度、环岸厚度也参照小排量风冷发动机的成熟尺寸规范设定。这套结构完整还原了星型发动机动力输出的核心运动逻辑,既可以作为内燃机原理教学的具象演示载体,也能为小型径向动力装置的初期结构布局、机匣内腔轮廓设计、运动干涉排查提供直接的三维参照,在方案迭代阶段可快速调整曲柄偏心距、连杆长度、活塞直径参数,匹配不同排量与功率等级的动力开发需求。
