V6涡轮增压发动机整机结构三维数模

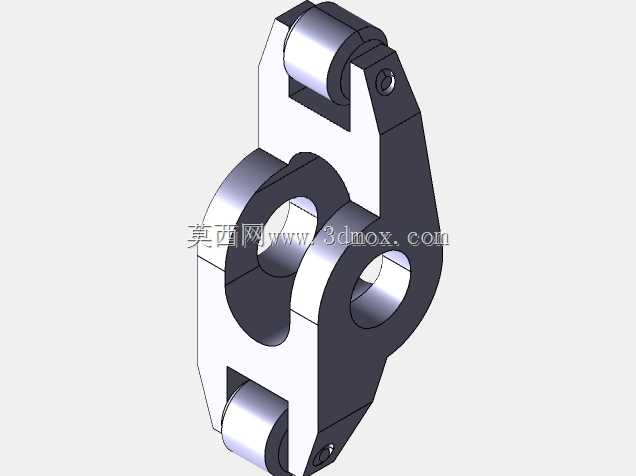

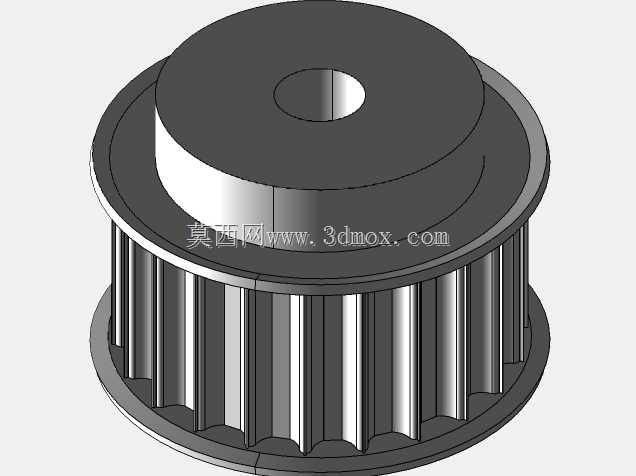

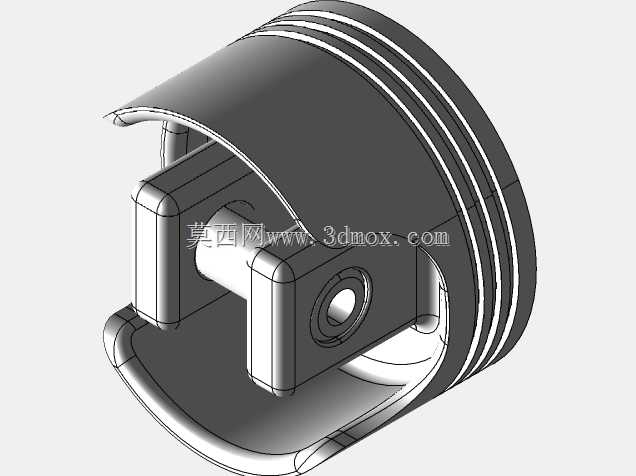

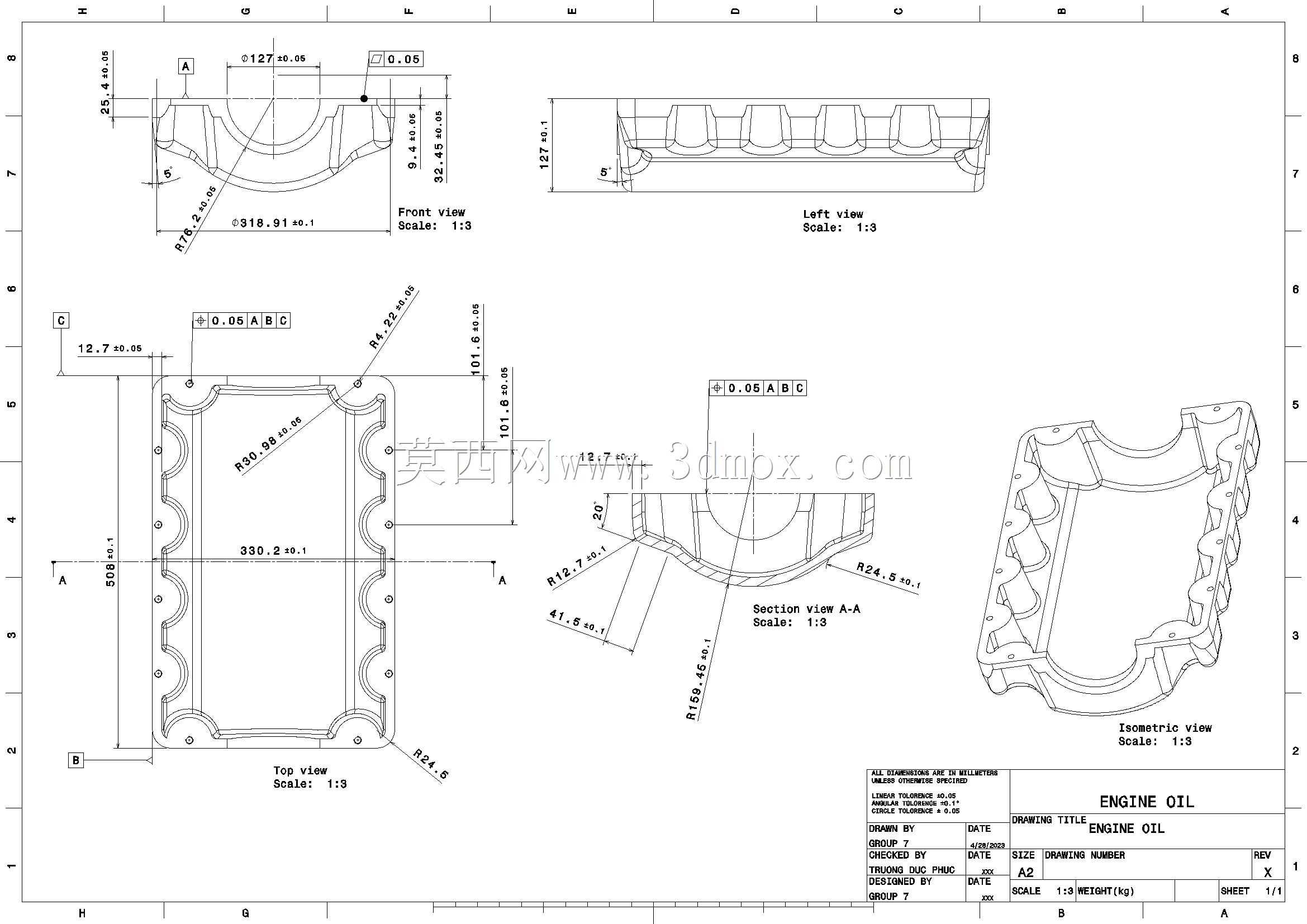

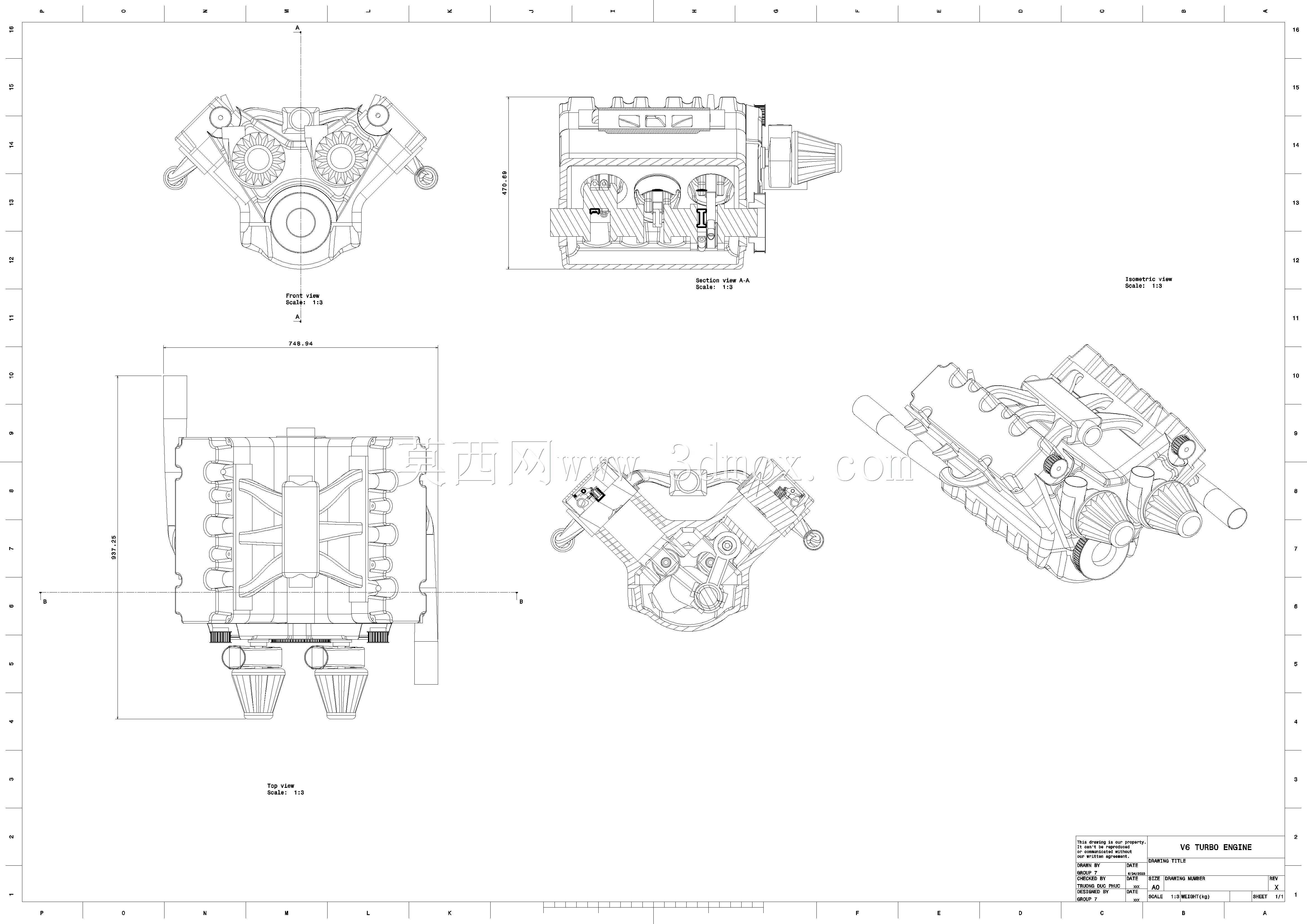

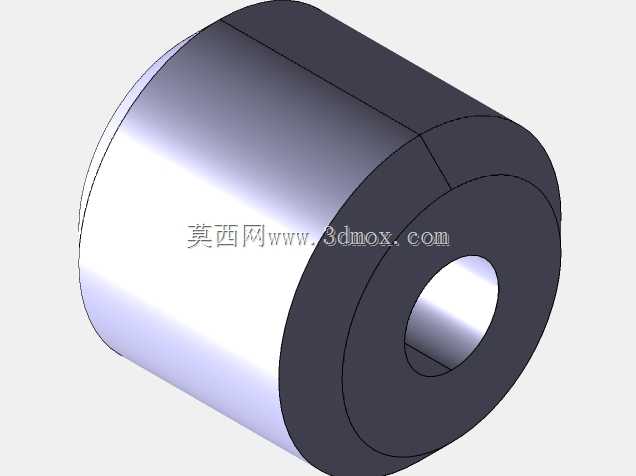

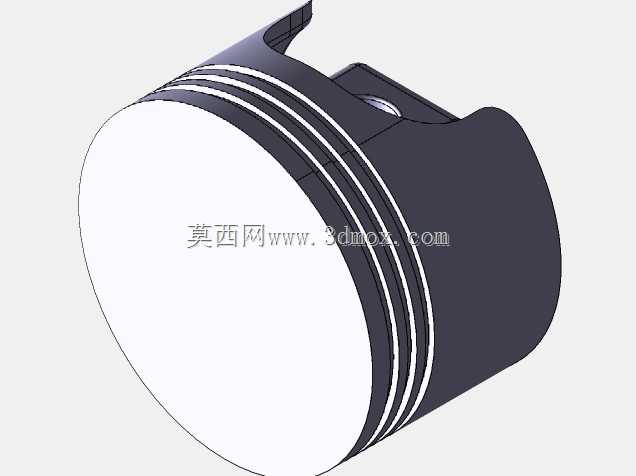

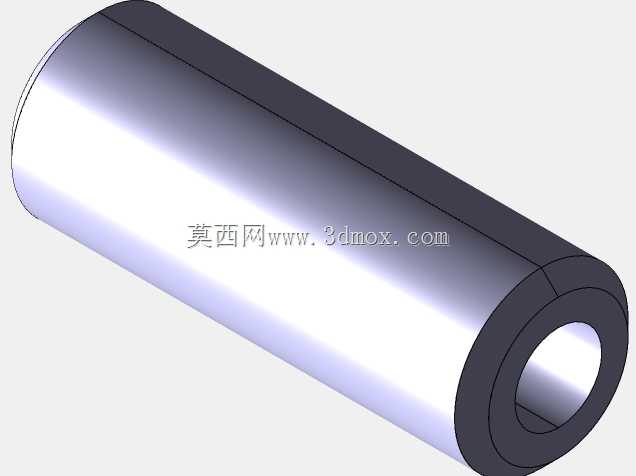

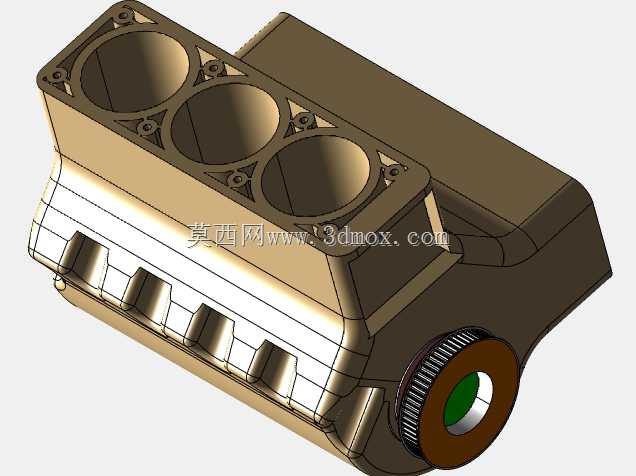

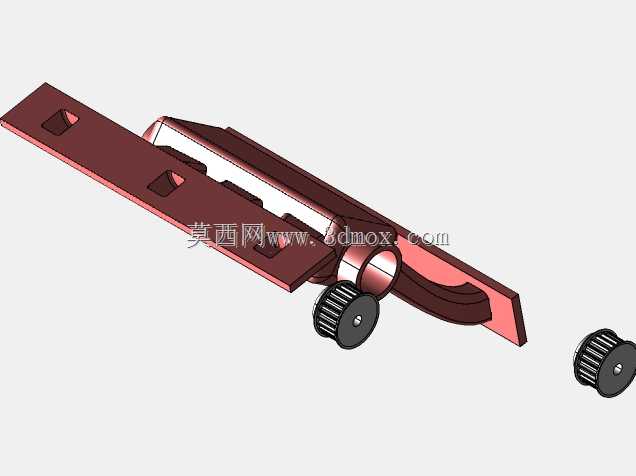

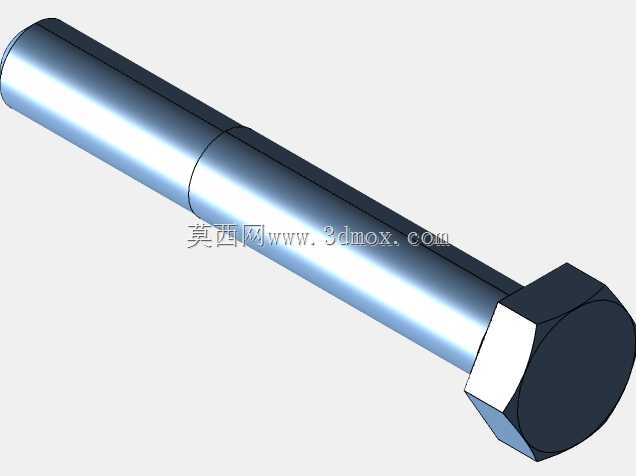

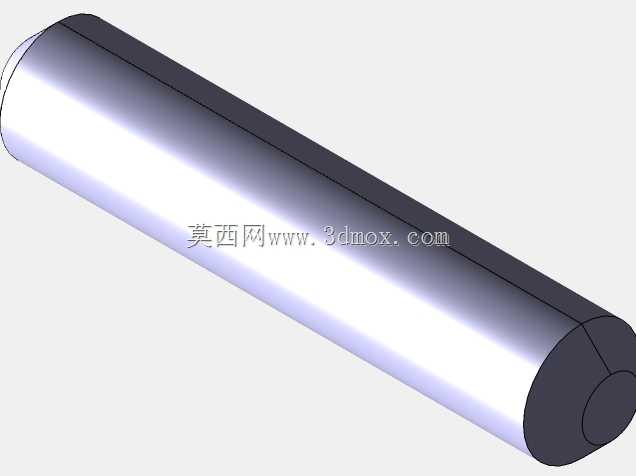

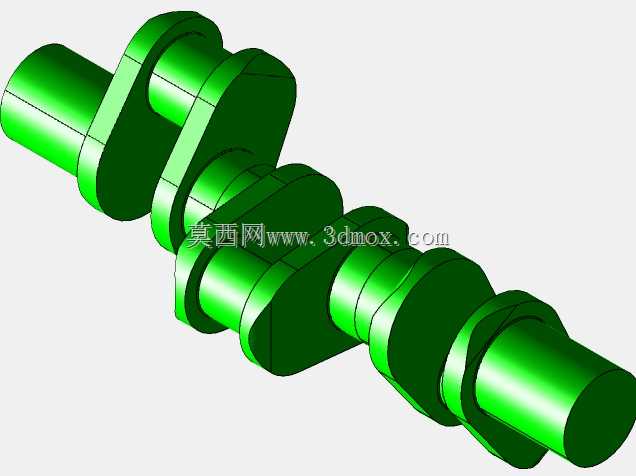

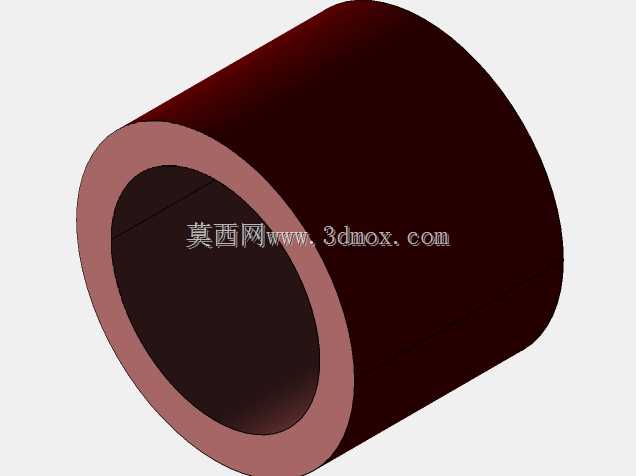

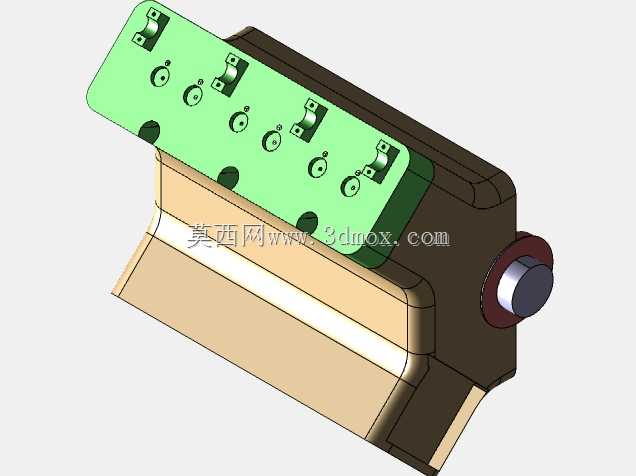

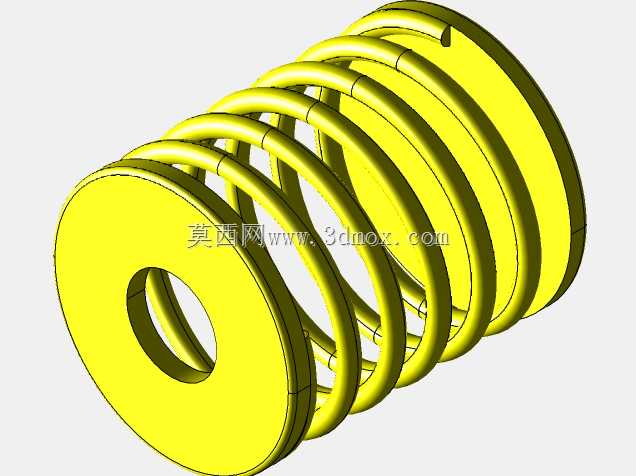

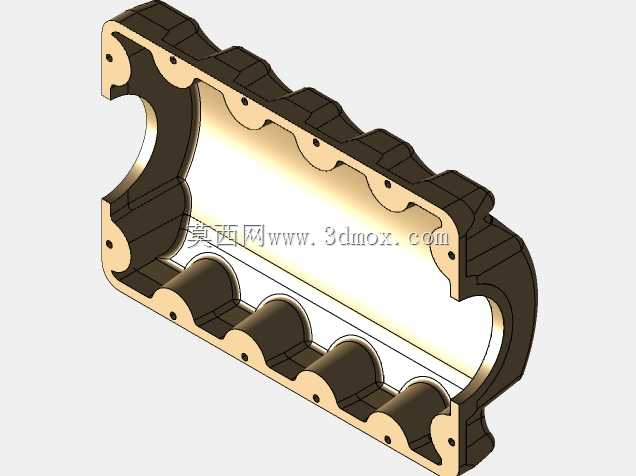

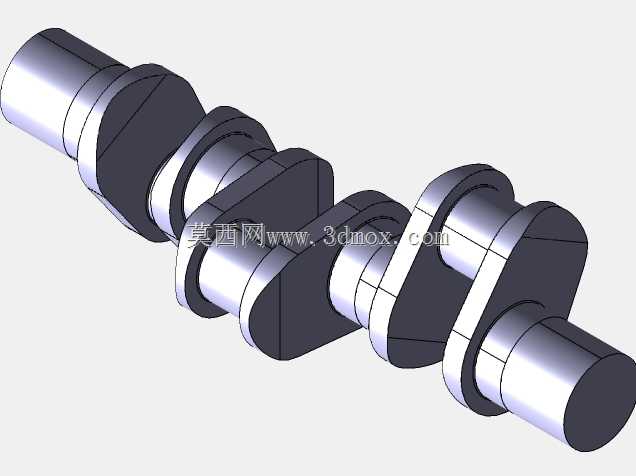

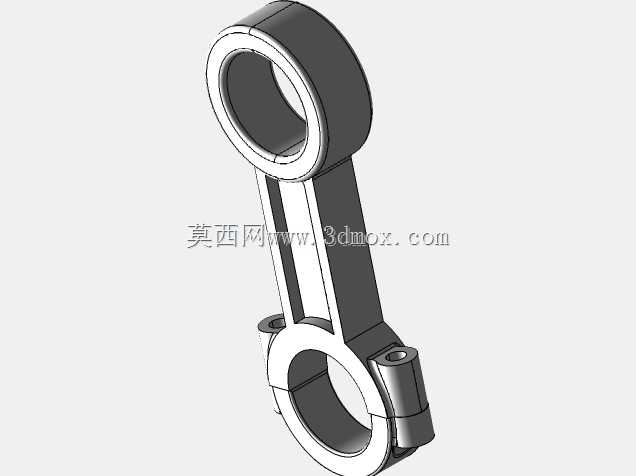

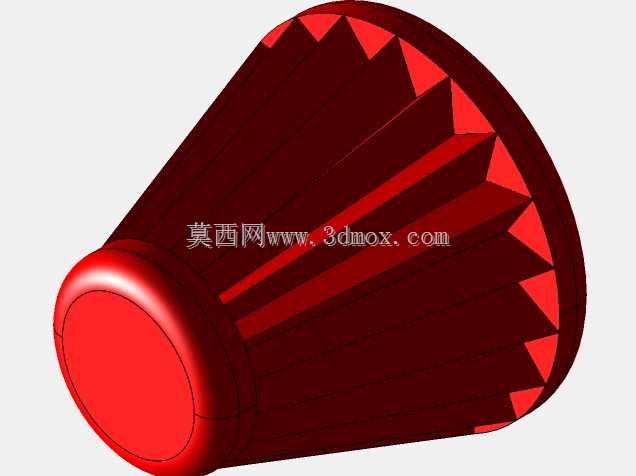

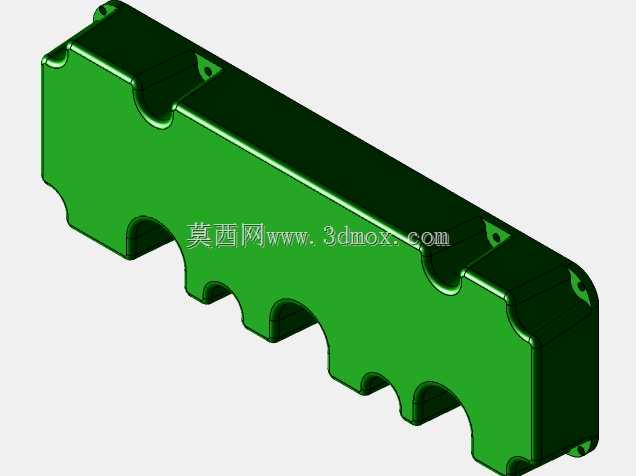

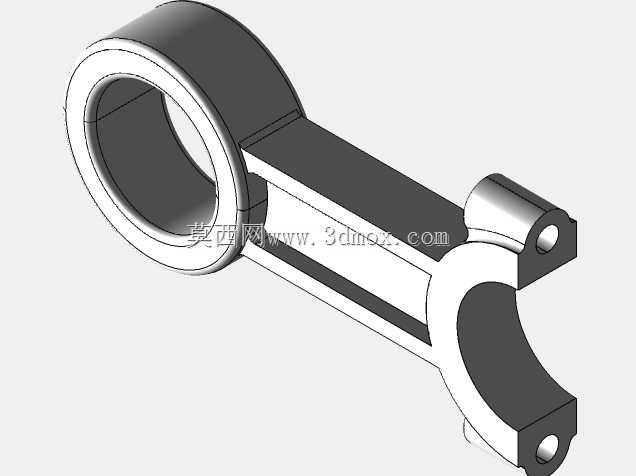

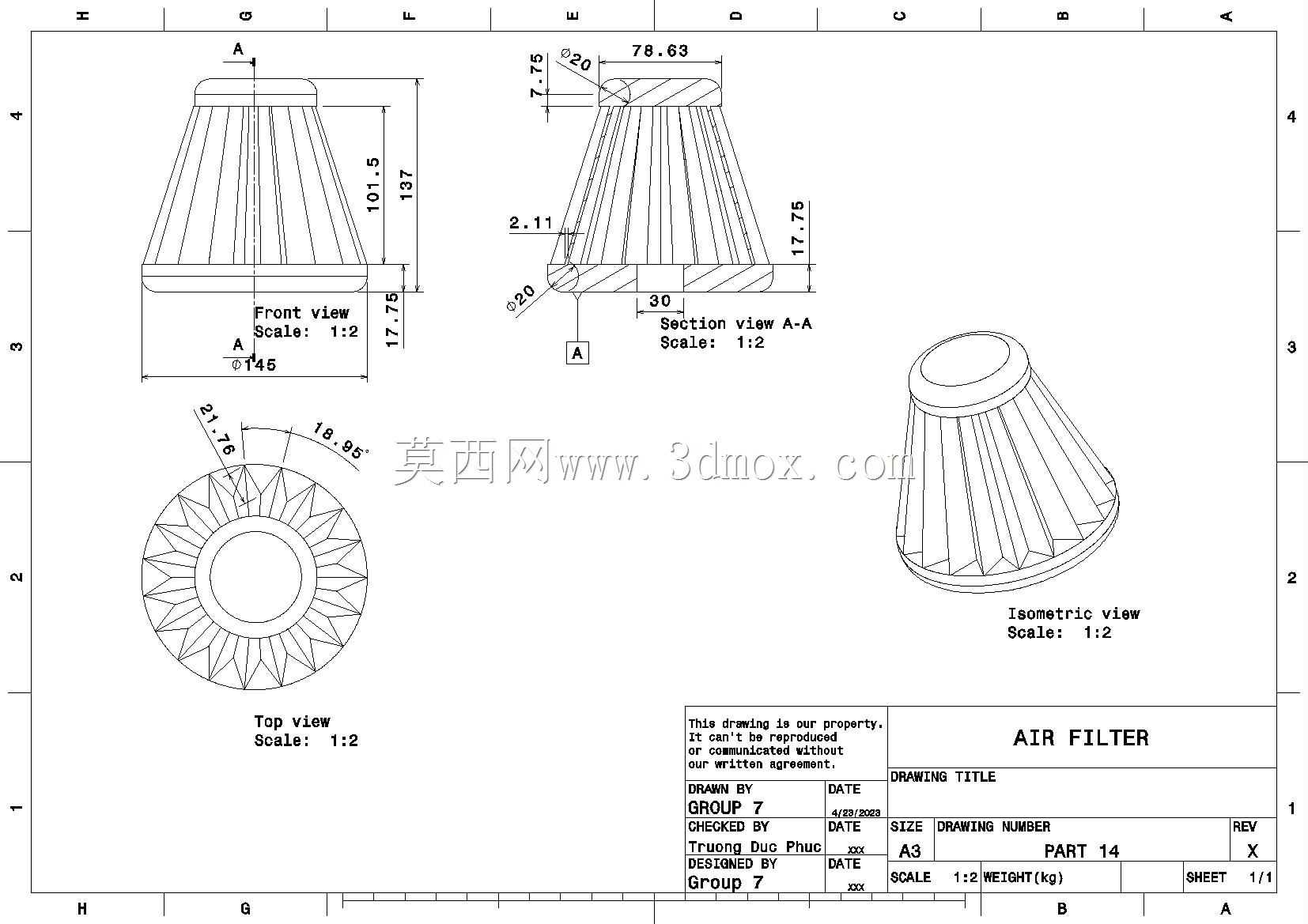

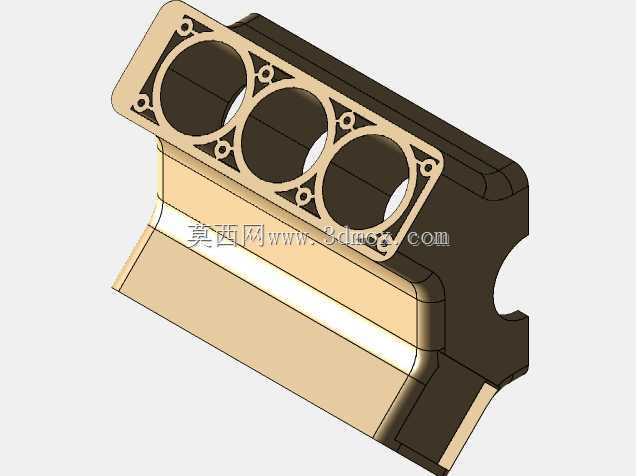

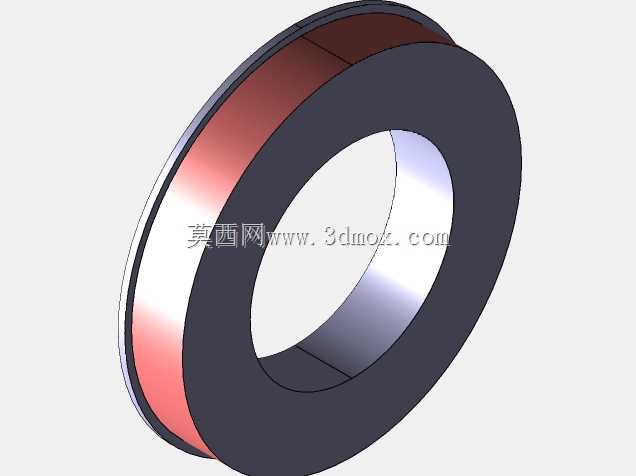

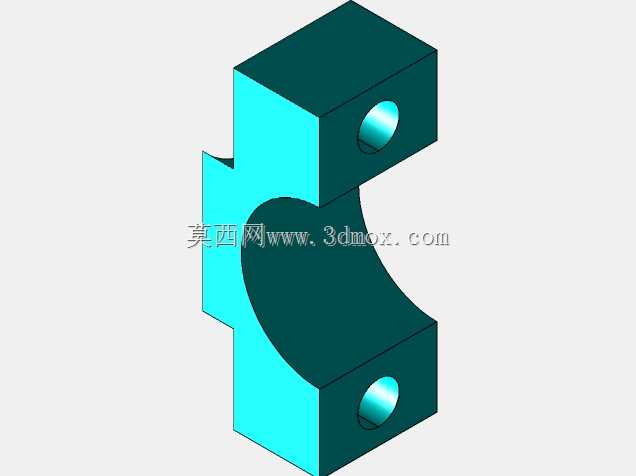

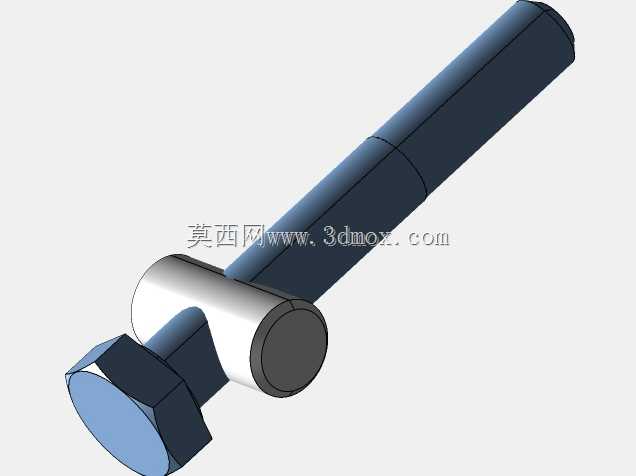

　　这套动力总成数模完整还原了V型六缸涡轮增压发动机的整机布局与内部配合关系，在整车动力开发、教学演示以及逆向结构分析场景中都能直接作为参照使用。从整机布置来看，V型夹角的缸体结构将六组气缸分两侧排布，相比直列六缸方案大幅缩短了轴向长度，曲轴的受力分布更均匀，整机运转的平衡性也更优，适配前置后驱、四驱乘用车辆以及小型特种动力装备的机舱布置需求。数模中清晰呈现了缸体、缸盖、曲轴连杆活塞组、进排气歧管、涡轮增压器、附属安装支架等全部核心部件的装配关系，各配合面的定位基准、螺栓孔位、管路接口都按照实际工程逻辑搭建，没有出现结构干涉或者装配错位的问题。

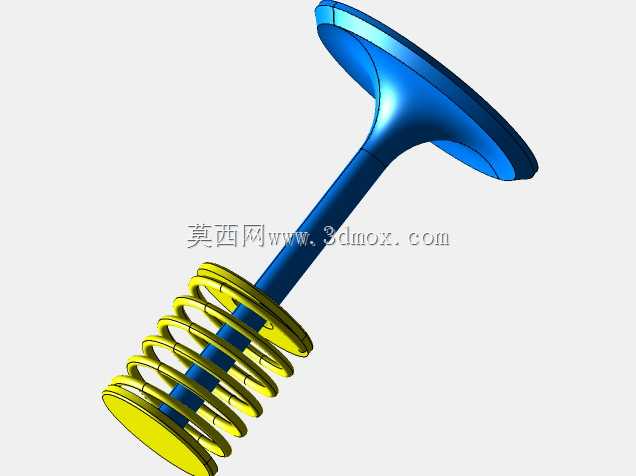

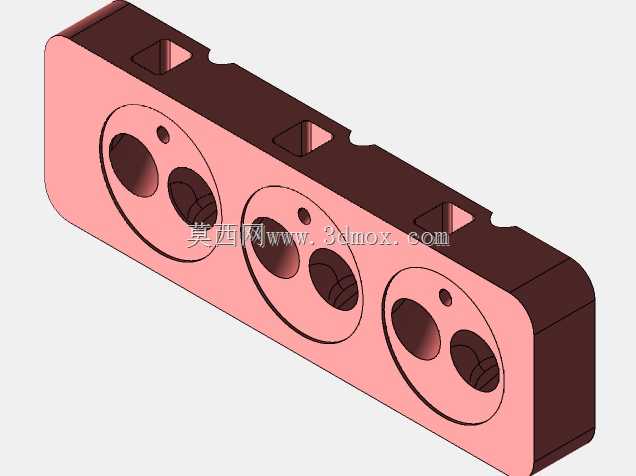

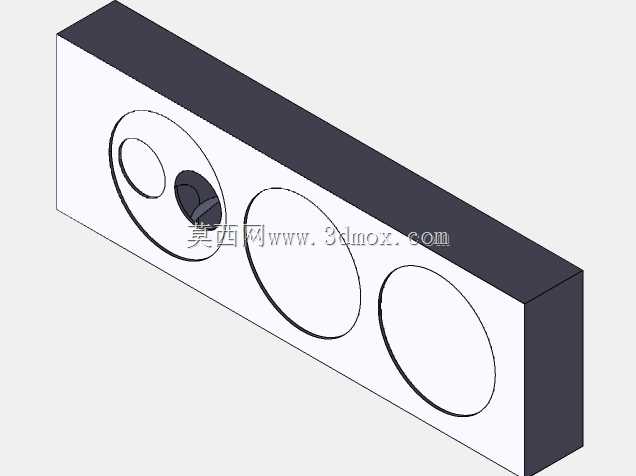

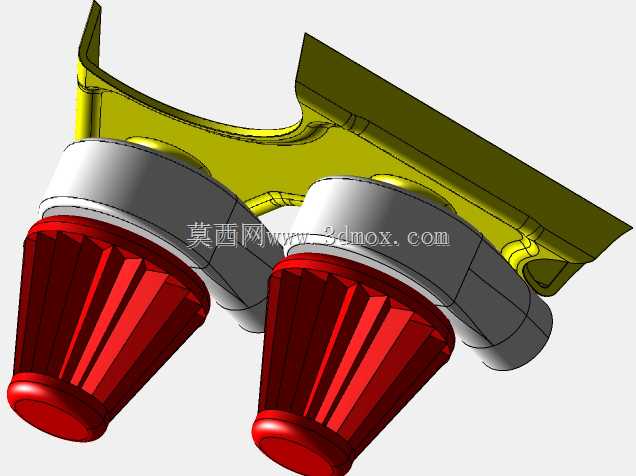

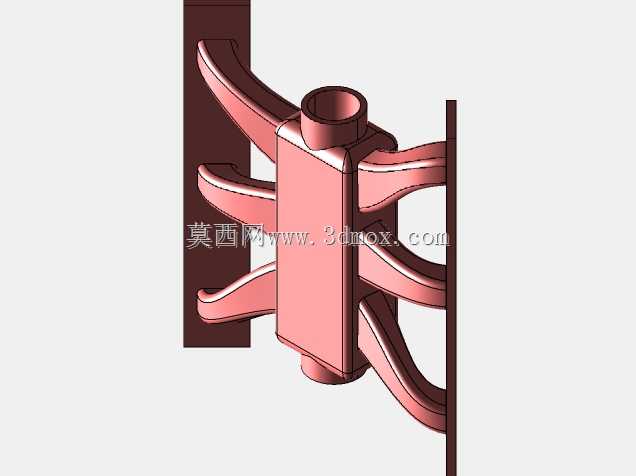

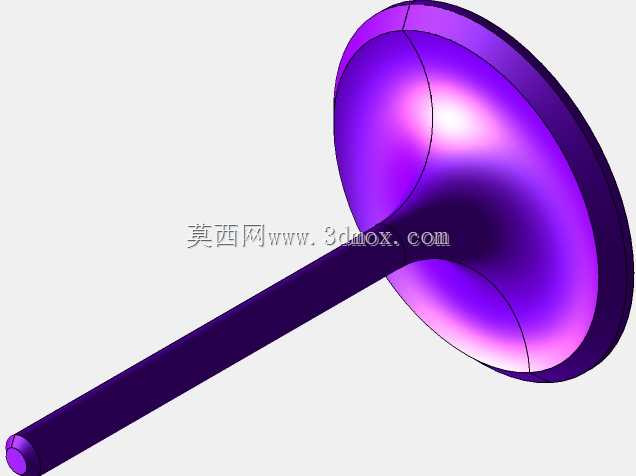

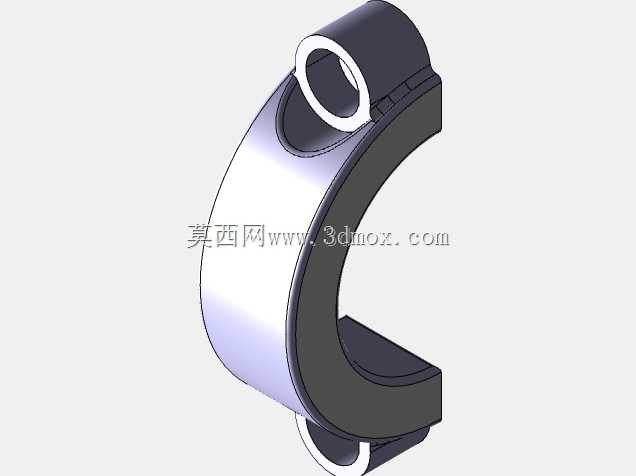

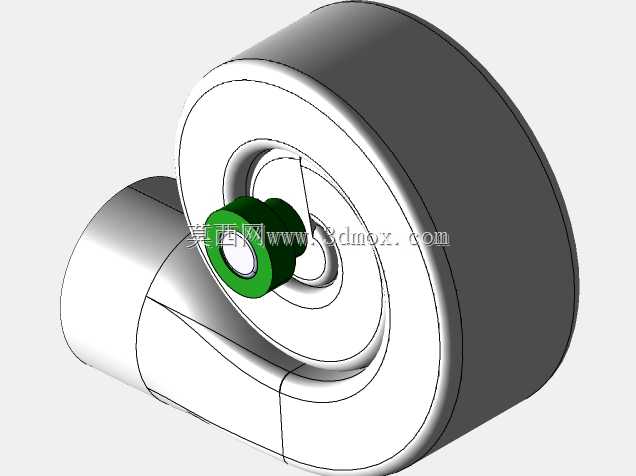

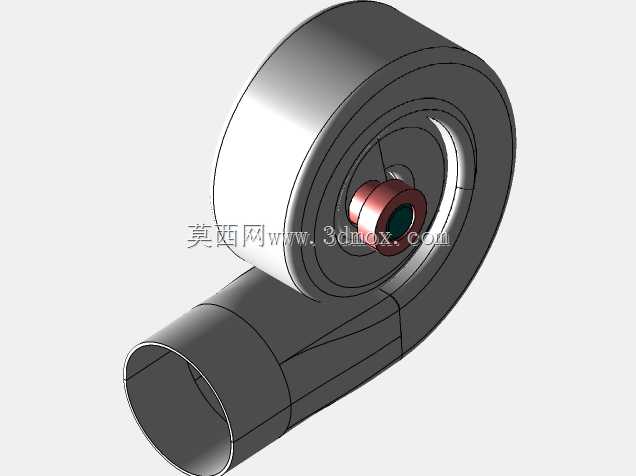

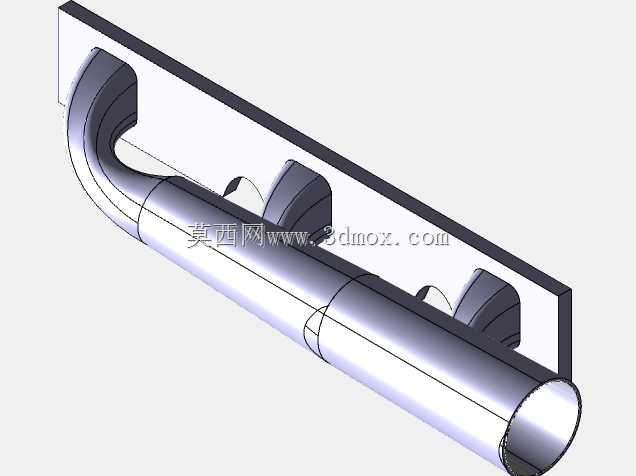

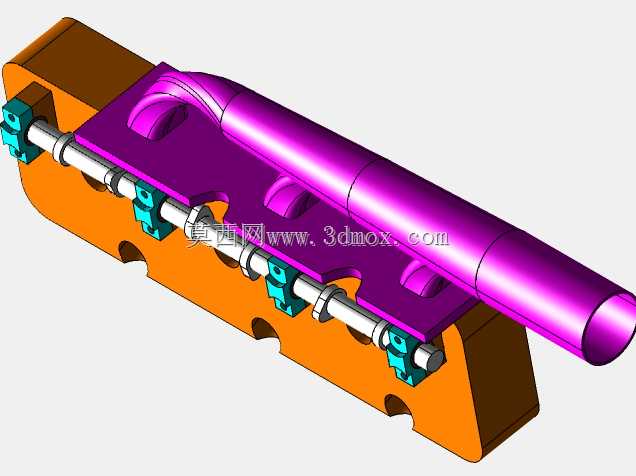

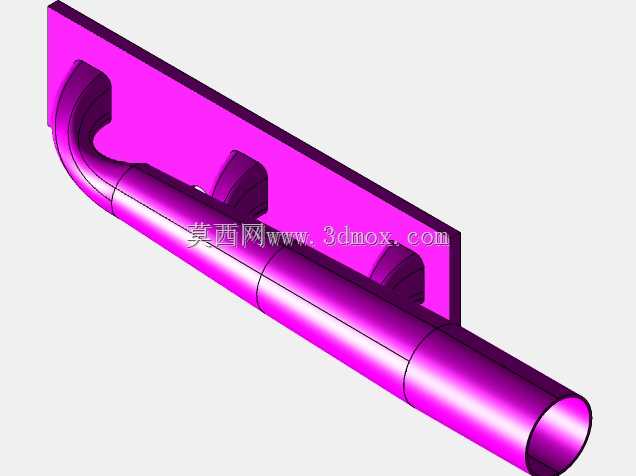

　　涡轮增压器布置在排气侧的汇合位置，排气歧管将六个气缸排出的高温废气汇总后导入涡轮端，驱动叶轮同轴带动压气机端压缩进气，提升进气充量，以此在相同排量下获得更高的输出扭矩与功率，这套结构也能帮助设计人员直观理解废气能量回收的气路走向。缸盖部分集成了进排气道、冷却水道与润滑油道的布置逻辑，燃烧室的形态、气门安装位置都和缸体的缸孔位置精准对应，冷却水流经缸体水套后进入缸盖，优先带走燃烧室与气门座区域的高热量，润滑油道则从主油道分配到曲轴轴承、凸轮轴轴承以及涡轮增压器的浮动轴承位置，保证各摩擦副在高转速下的润滑可靠性。

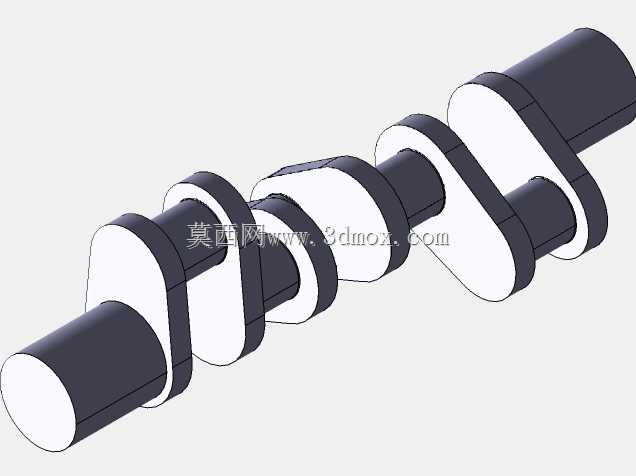

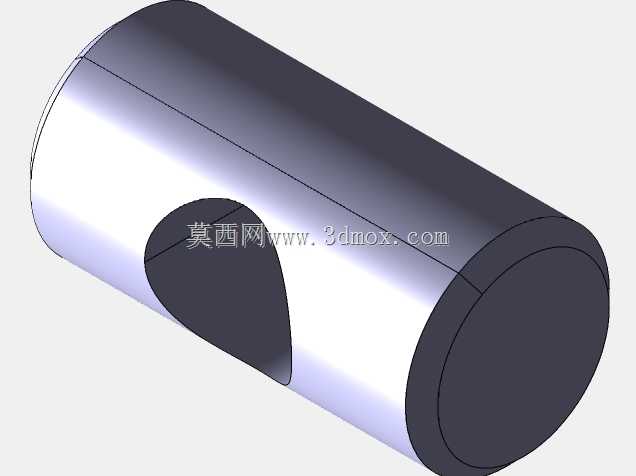

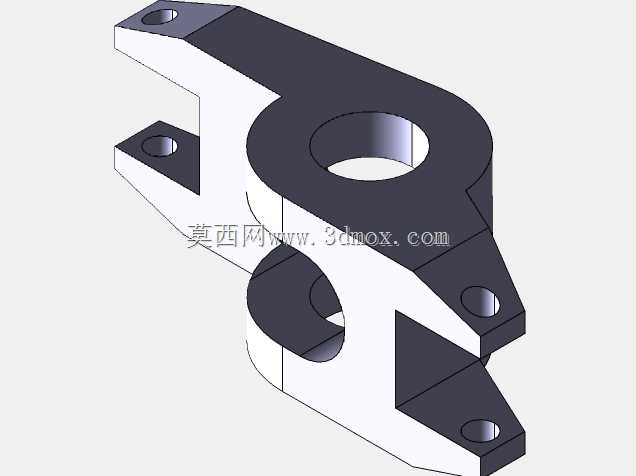

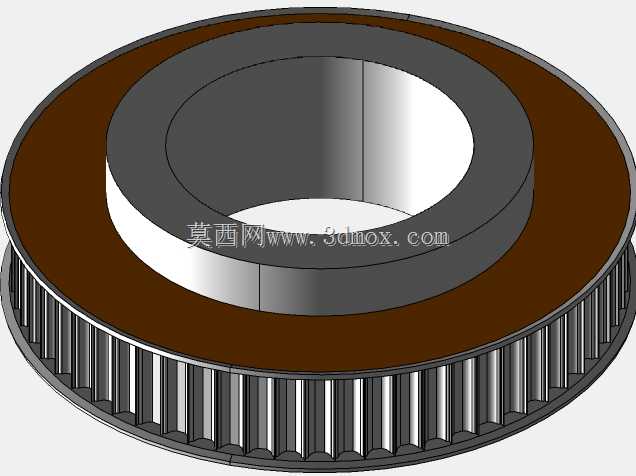

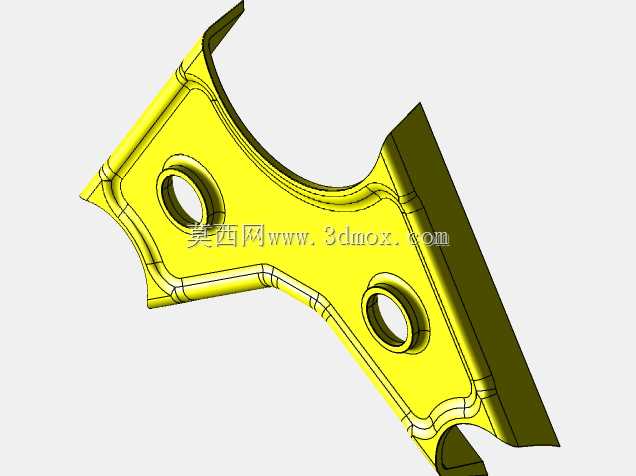

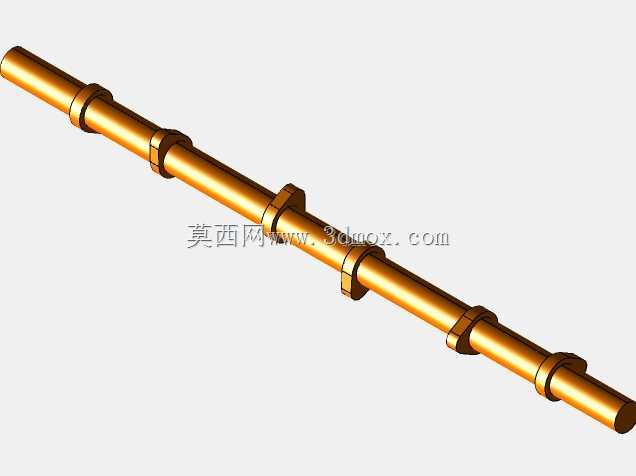

　　从安装边界来看，数模预留了发动机悬置的安装点位、变速箱对接的飞轮壳结合面，以及外围发电机、起动机、空调压缩机等附件的安装支架接口，外形轮廓的长宽高尺寸、进出水接口、燃油接口、电气接插件的位置都符合常规车用动力的布置规范，在做整车机舱总布置时可以直接导入数模校核运动间隙，避免发动机在颠簸工况下与周边车架、管路发生碰撞。对于刚接触动力总成设计的工程师来说，这套数模可以拆解查看每一个零件的形态，理解V型发动机的配气机构驱动方式、曲轴的曲拐布置角度、活塞连杆的运动行程关系，也能用来做装配工艺的演示，梳理从缸体上线到整机下线的装配顺序，在职业院校的机械实训、企业的新员工结构培训中都能作为直观的教具使用，也可以作为同类小排量增压动力开发时的结构参考，缩短前期方案布局的校核周期。
