家用清洁设备扁吸式吸尘喷嘴结构设计

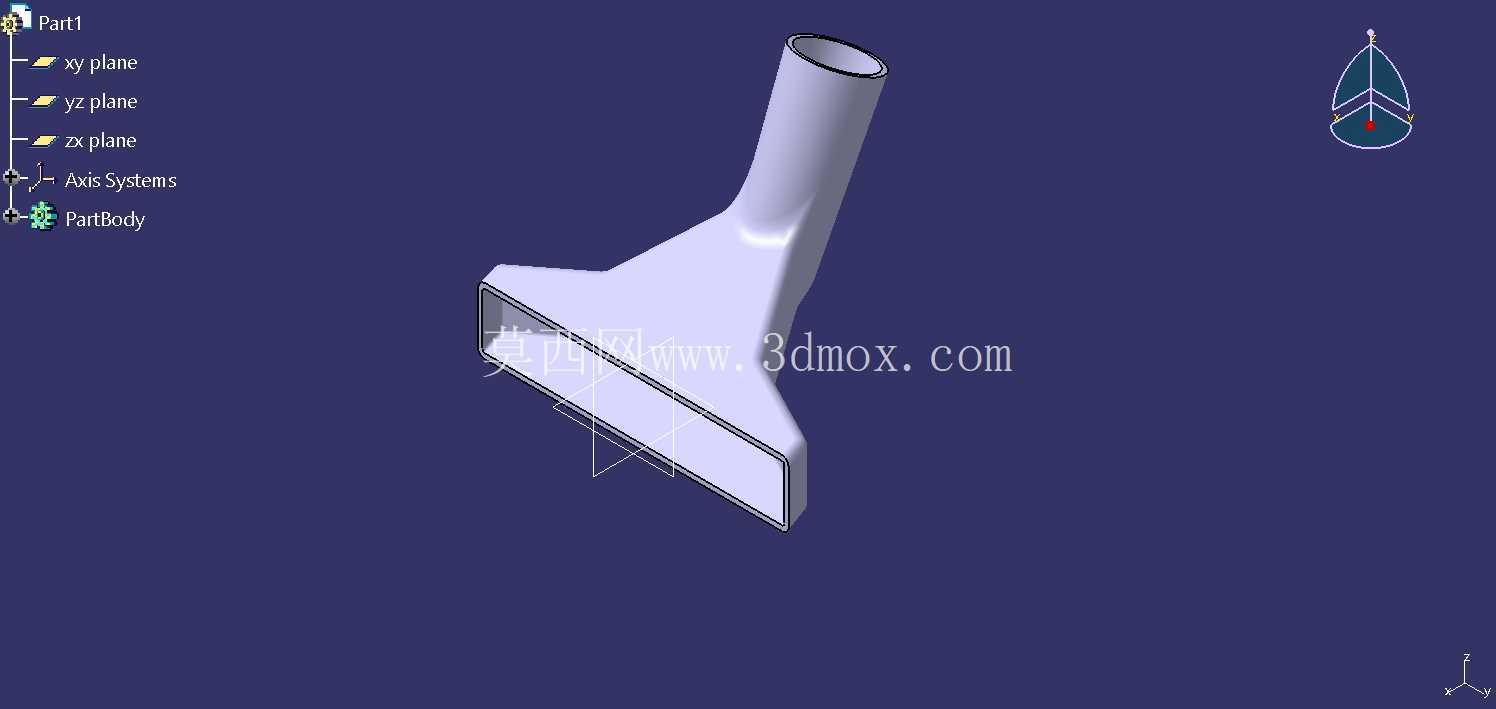

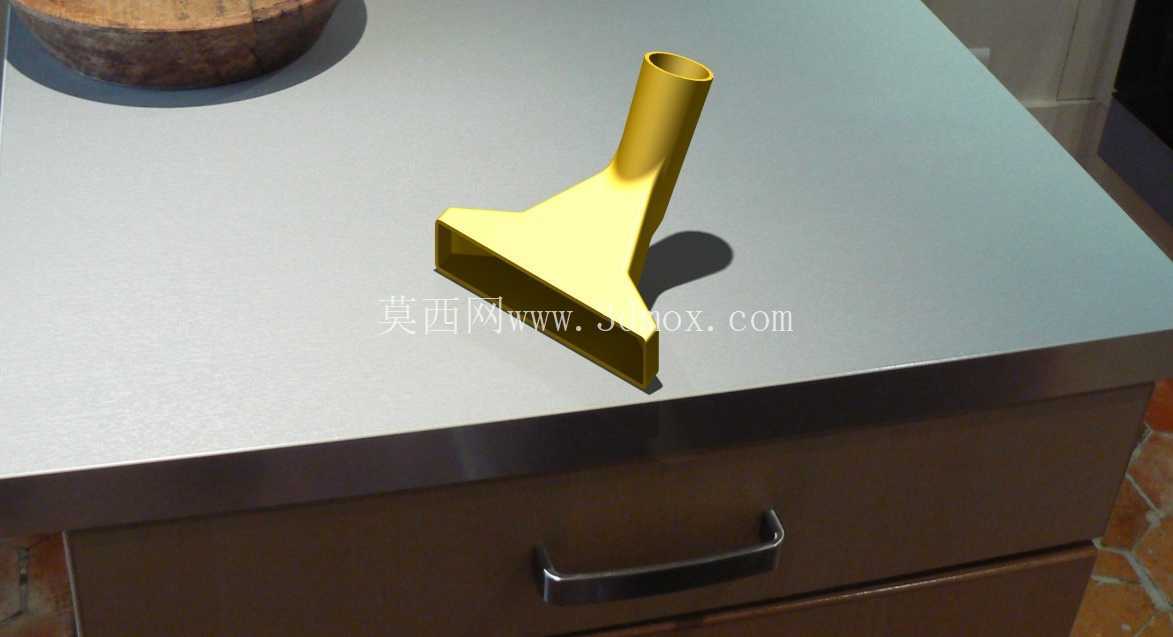

　　日常家居清洁场景中，常规吸尘器圆形吸头难以深入家具缝隙、窗框轨道、键盘按键间隙、沙发边角等狭窄区域，这类扁式吸尘喷嘴作为手持、桶式、杆式吸尘器的通用适配附件，主要承担窄缝区域的定向吸尘作业，弥补常规吸头覆盖范围不足的缺陷，提升清洁作业的死角覆盖能力。从结构设计逻辑来看，该喷嘴采用一体化流线型过渡结构，上端为等径直管连接段，内径匹配常规吸尘器通用吸尘软管的插接尺寸，外壁设置微小的环形止退凸棱，插接后可依靠软管自身的橡胶弹性实现密封卡合，避免作业过程中负压泄漏导致吸力损失，连接段长度控制在合理范围，既保证插接配合的接触长度足够，也不会因为过长导致整体结构冗余增加重量。

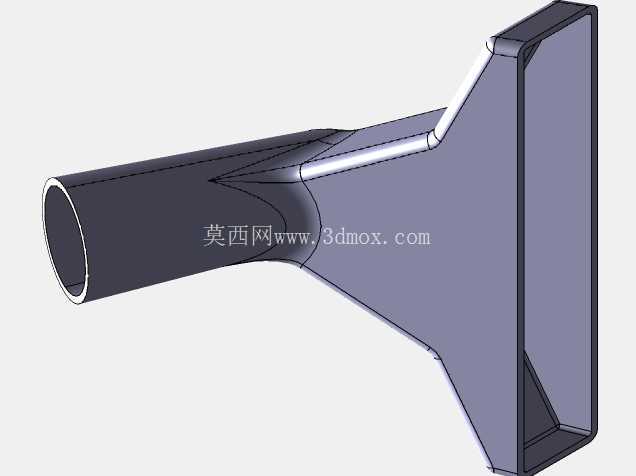

　　中部采用渐变扩径的流线型过渡段，从上端圆管截面平滑过渡到下端扁形吸口截面，过渡曲面采用大曲率顺滑设计，避免流道内出现直角突变造成气流紊流，减少气流在流道内的沿程阻力，保证负压气流携带尘屑能够顺畅通过，不会在过渡区域形成尘屑堆积堵塞。下端扁形吸口做了等宽度直边设计，吸口边缘做了微小的圆角处理，既可以在贴合硬质平面时形成较好的密封效果提升局部吸力，也不会因为边缘过于尖锐刮伤家具漆面、布艺织物表面。从安装边界来看，该喷嘴整体无额外活动部件，属于纯结构件，安装时仅需将上端连接段直接插入对应尺寸的吸尘软管即可完成装配，不需要额外的紧固件或者密封件，拆装便捷，可根据清洁需求快速更换不同类型的吸头。

　　实际作业过程中，扁形吸口的窄边尺寸可以轻松伸入宽度仅几毫米的缝隙内，比如推拉门轨道槽、暖气片缝隙、家具与墙面的夹缝区域，气流从扁形吸口进入后，经过过渡段的导流作用汇入上端连接管，最终进入吸尘器尘桶，整个流道的截面变化经过优化，在保证吸口宽度足够覆盖窄缝区域的同时，不会因为截面突变导致负压损失过多。设计过程中需要重点考量流道的顺滑性，若过渡区域存在折角，不仅会增加气流阻力降低吸力，还容易在折角处堆积毛发、大颗粒尘屑，长期使用后造成流道堵塞，因此整个过渡曲面采用连续曲率设计，内壁光滑无凸起，减少尘屑挂附的可能。

　　同时，喷嘴整体壁厚保持均匀，避免注塑成型过程中出现缩痕、变形等缺陷，保证连接段的圆度以及吸口的平面度，连接段圆度不足会导致插接后密封不严，吸口平面度不足则会导致贴合平面时存在缝隙，降低局部负压影响清洁效果。在实际应用场景中，这类扁吸嘴除了家用清洁场景，也可适配工业小型吸尘设备，用于清理设备表面缝隙、电控柜散热槽、工装夹具夹缝内的积尘，不同场景下仅需要调整上端连接段的直径尺寸适配对应设备的软管规格，整体结构逻辑通用。设计时还需要考虑手持操作的受力情况，喷嘴整体重量较轻，过渡段的倾斜角度符合人体工学操作习惯，作业时手持软管带动喷嘴移动，不需要过度弯折手腕即可让吸口贴合待清洁表面，降低长时间清洁作业的操作疲劳感。吸口的长度尺寸经过合理设定，既保证单次清洁的覆盖宽度，也不会因为吸口过宽导致局部负压不足，无法有效吸附缝隙内的积尘。整个结构无复杂的内部构件，生产工艺简单，采用常规注塑工艺即可批量生产，材料选用具备一定韧性的硬质塑料，既保证结构强度，在碰撞到硬物时不会轻易开裂，也具备较好的耐磨性能，长期使用后吸口边缘不会因为摩擦出现过度磨损影响密封效果。
