四工位同步衬套锁定抓取机构

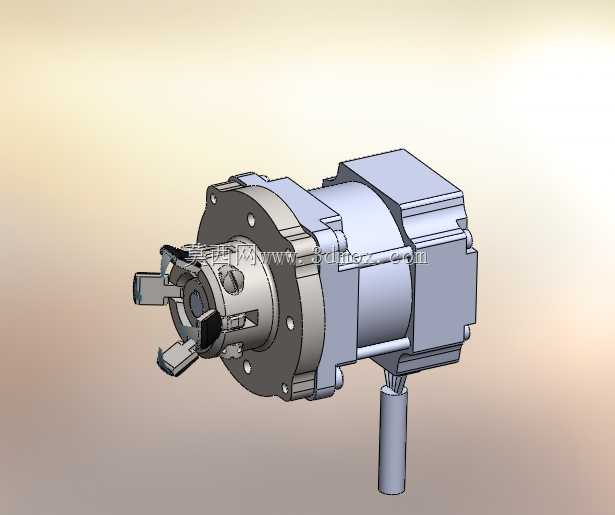

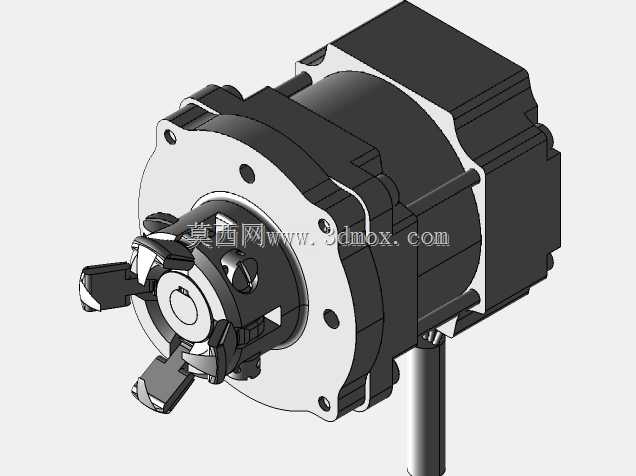

　　这套机构的核心出发点，是解决产线衬套类工件在对位工位上，单侧锁止动作不同步带来的装配偏差问题。常规单工位锁销每次仅能完成单侧卡扣的对位锁紧，工件在工装托盘上流转时，若四个锁点先后动作，衬套会受单侧侧向推力产生微量偏移，后续压装工序的同轴度公差很难稳定控制在工艺要求范围内。设计时将四个锁止执行端布置在同一刚性安装基板的对角方位，动力源选用nema42规格无刷电动机，输出扭矩足以同时驱动四组锁销完成伸出、卡合、锁紧全行程，不会出现单端动力不足导致的锁止不到位情况。

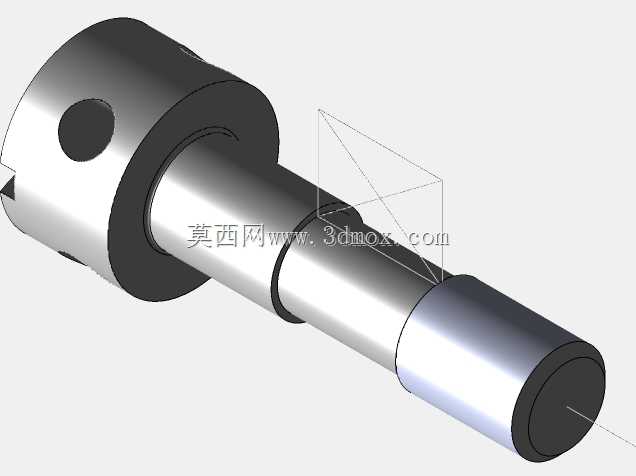

　　从实际工位适配来看，这套机构可直接集成在机床上下料工位的随行工装上方，基板的安装孔位按照标准工装托盘的螺距预留，现场改造时不需要重新加工托盘基面，仅需调整四个执行端的伸出行程即可适配不同外径的衬套工件。锁止动作的触发逻辑做了两层冗余设计：常规自动运行模式下由工位侧装的接近传感器检测工件到位信号，传感器触发后电机启动，四组kes锁销同步伸出卡入衬套对面的安装位；调试模式下可切换为手动电控触发，方便维修人员单步验证每个锁点的卡合深度，排查卡滞故障时不需要拆解整套驱动组件。

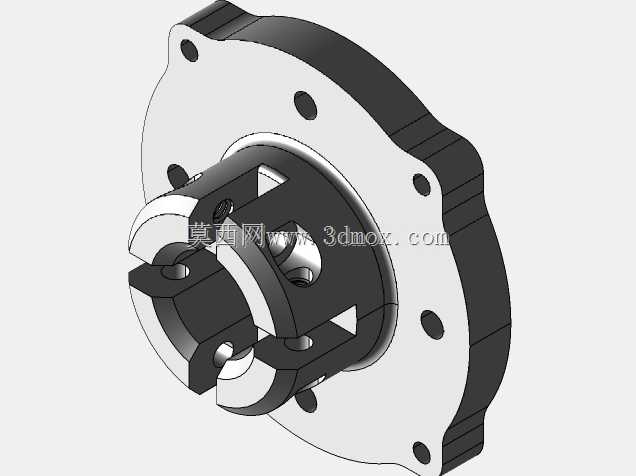

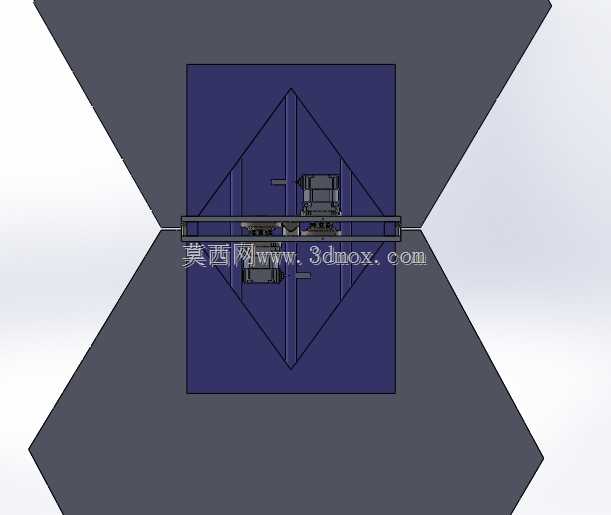

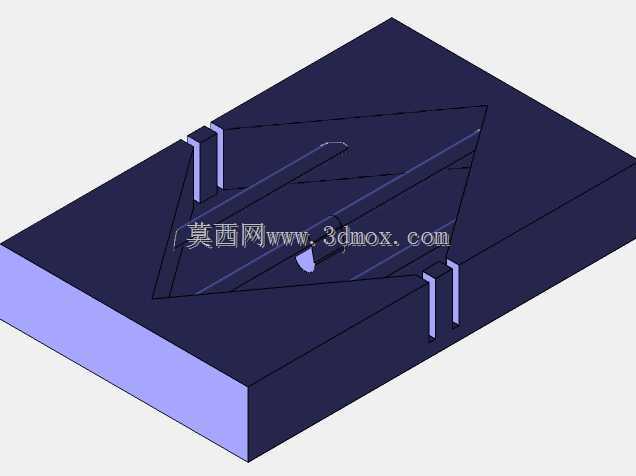

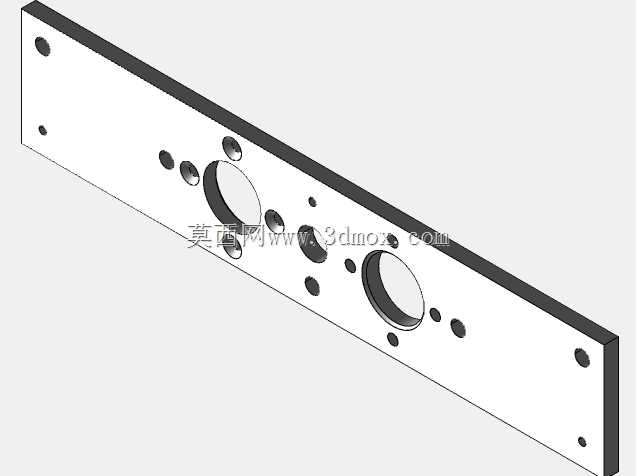

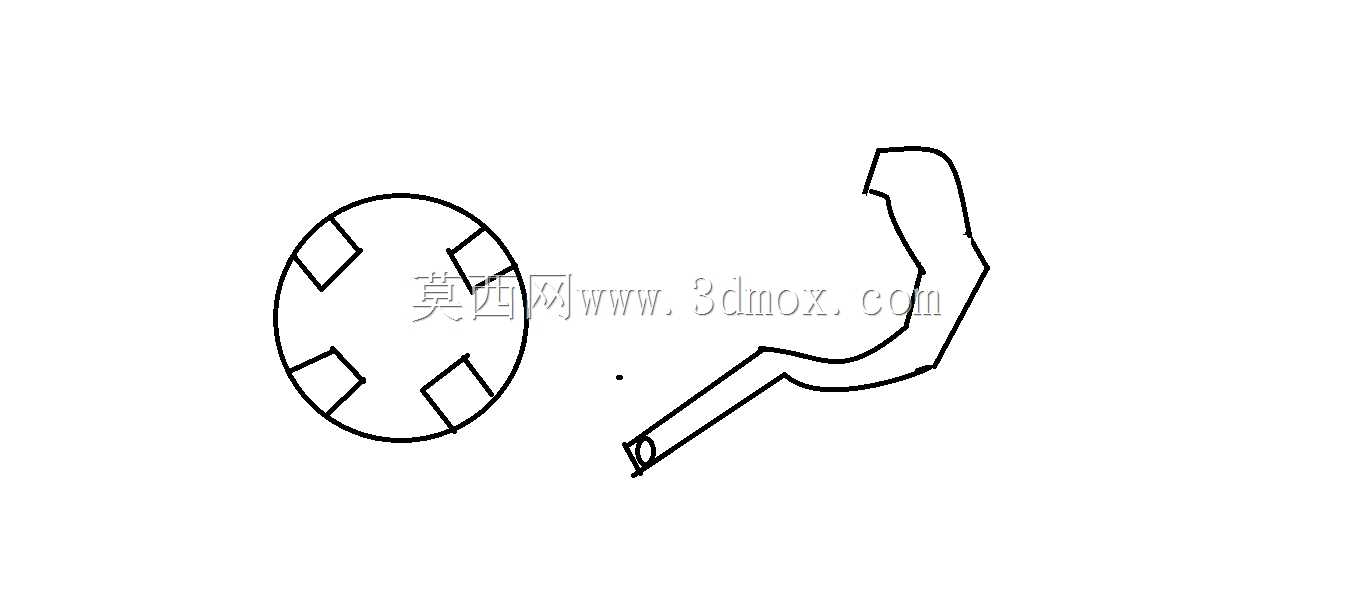

　　结构布局上，驱动电机居中布置在基板下方，传动连杆沿基板十字方向对称延伸，四个锁销执行端分别对应衬套法兰的四个锁孔位置，这种对称布局让电机输出的扭矩可以均匀分配到每个锁点，不会出现某一侧连杆受力过大产生形变的问题。基板四周预留的安装边界充分考虑了机床工位的避让空间，整体外轮廓不会和周边的送料轨道、压装压头产生运动干涉，锁销的全行程伸出量控制在安全范围内，即使传感器出现误触发，锁销也不会超出行程撞击对面的工装基面。

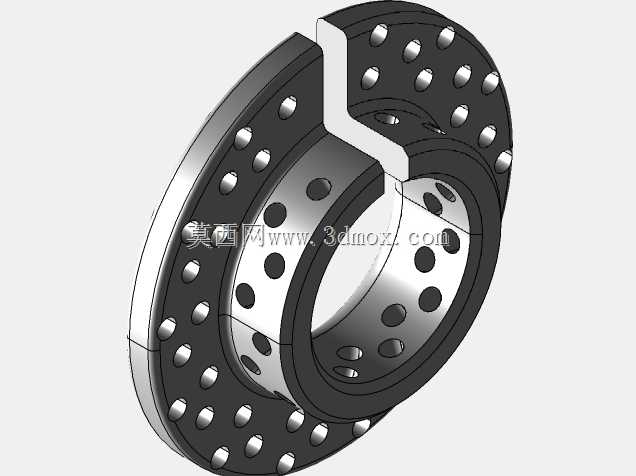

　　配重钢结构件布置在传动连杆的末端，用来平衡锁销高速伸出时的往复惯性力，机构连续高频运行时不会因为惯性冲击产生固定螺栓松动的问题。整套机构的运动副都做了耐磨衬套镶嵌，长期在机床加工区域的多粉尘环境下运行，只需要定期在连杆铰接点加注润滑脂即可维护，不需要频繁更换易损件。针对不同批次衬套的锁孔位置差异，四个执行端的安装座都设计了腰型调节槽，现场调试时可以微调锁销的对位坐标，兼容同系列不同规格衬套的锁装需求，不用单独更换整套工装。
