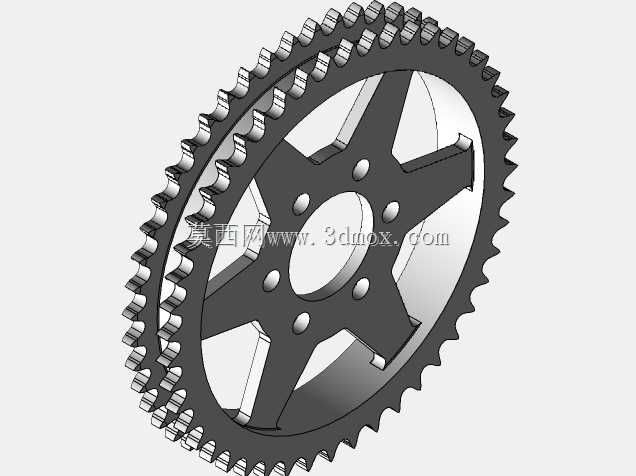

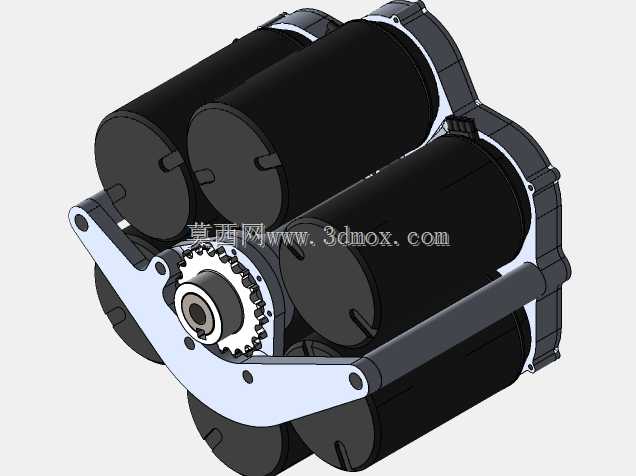

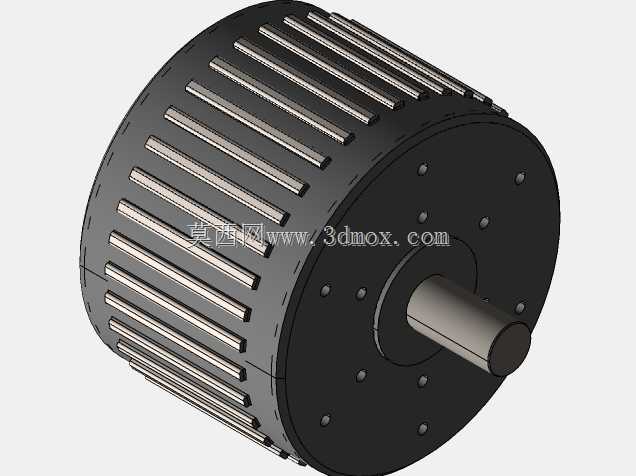

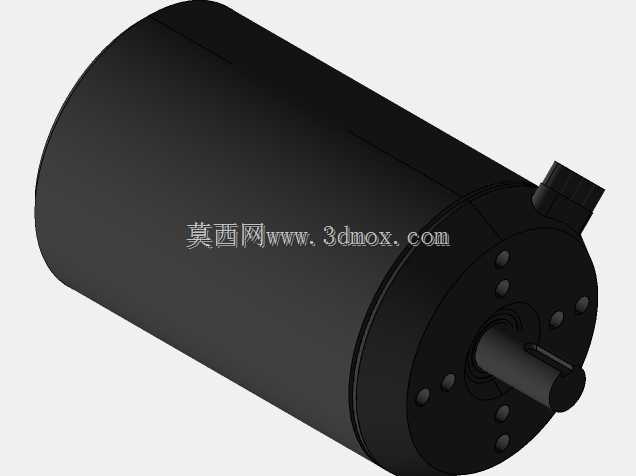

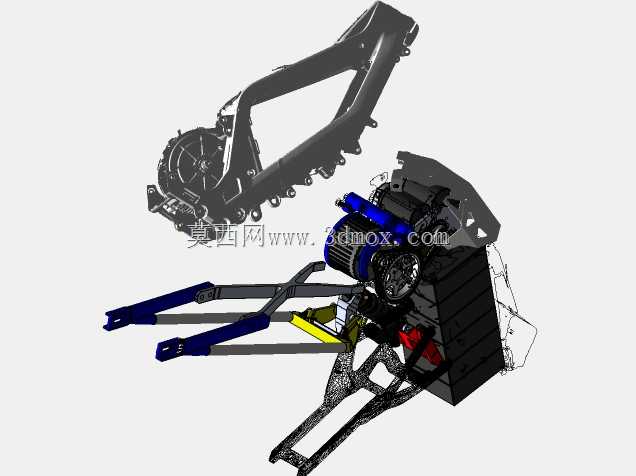

该链轮传动组件围绕多电机动力布置与加长摇臂改装场景展开,核心作用是在动力输出端与后轮驱动端之间建立稳定链传动路径,适配七台电机协同输出的特殊动力架构,解决多动力单元并联后传动匹配、张紧边界与安装干涉问题。

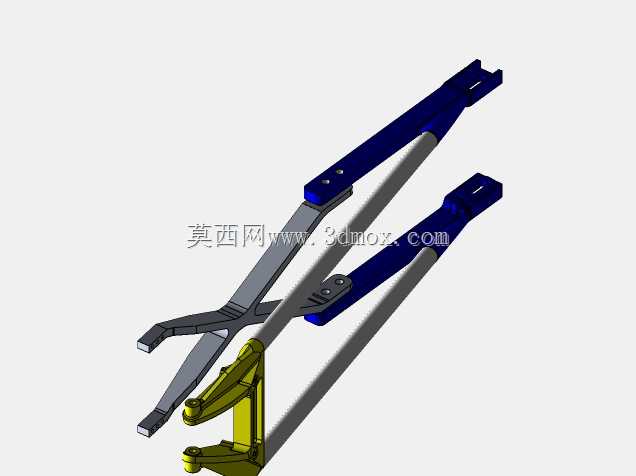

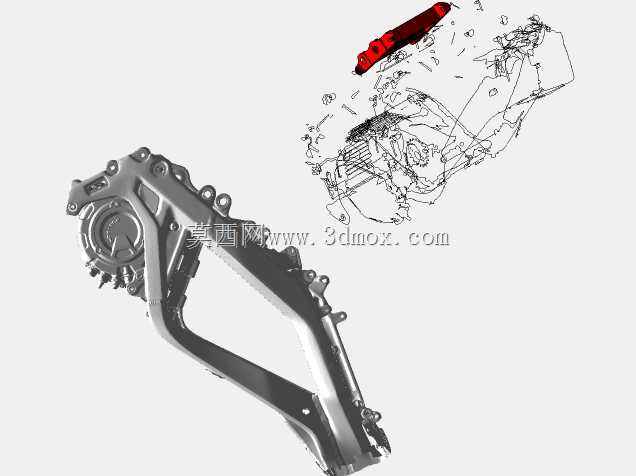

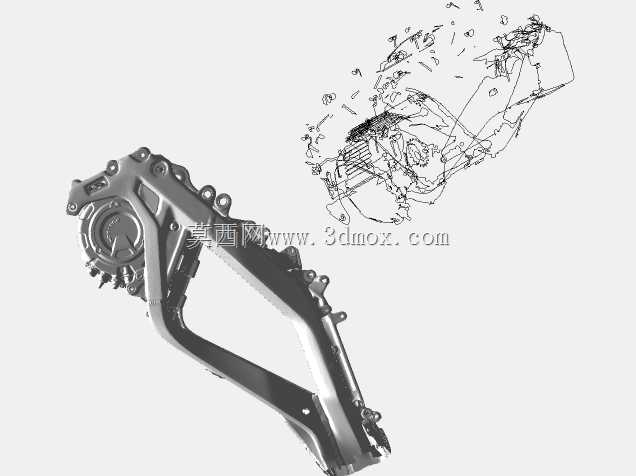

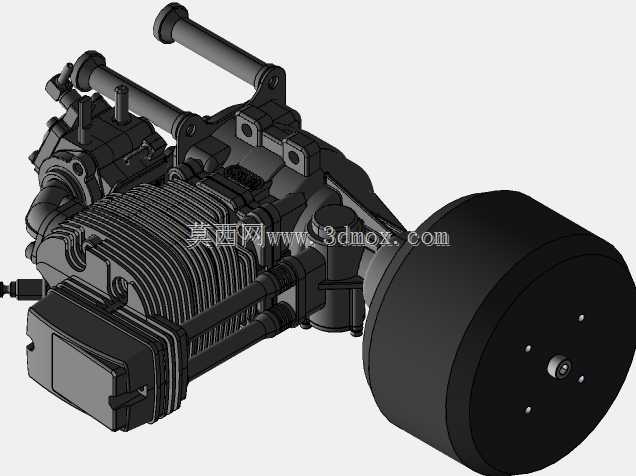

从实际使用场景看,这类结构多用于非道路轻型动力载具的改装验证:常规单电机输出扭矩不足以满足极端爬坡、重载牵引需求时,将多台电机集中布置在车架中部,通过加长摇臂拉长后轮轴距,既可以调整整车重心分布,也能为多电机、散热组件与传动张紧机构预留安装空间。链轮作为链传动的核心啮合件,齿形轮廓直接决定链条啮合平顺性,建模时齿槽圆弧、齿顶倒角与链节节距需严格匹配,避免运转中出现跳齿、链条卡滞或异常磨损。

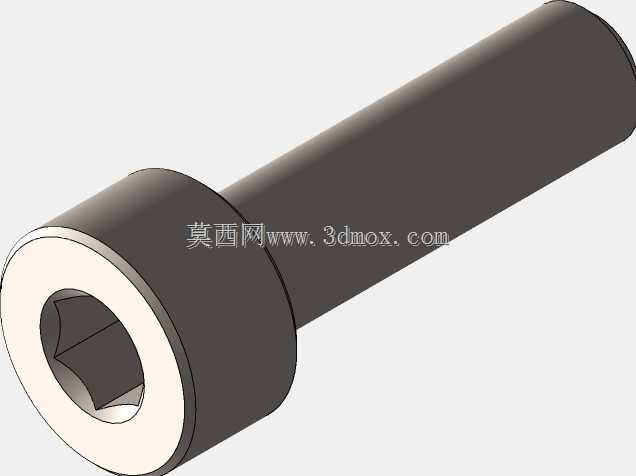

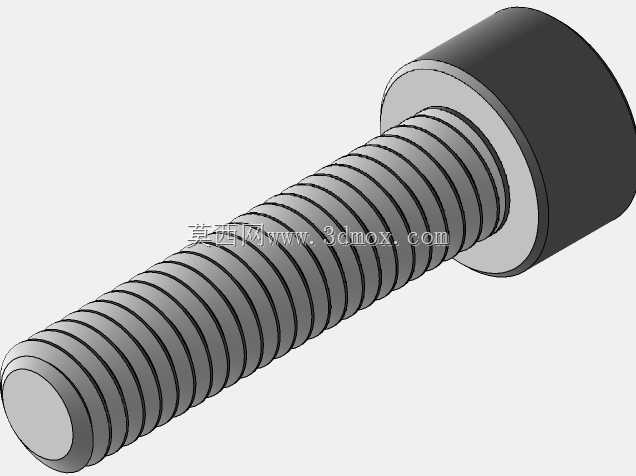

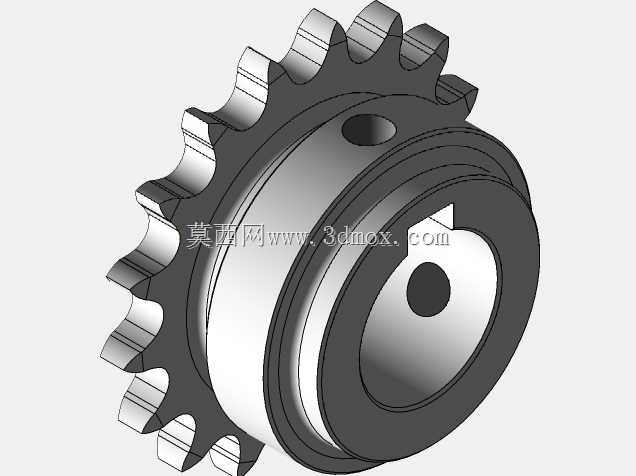

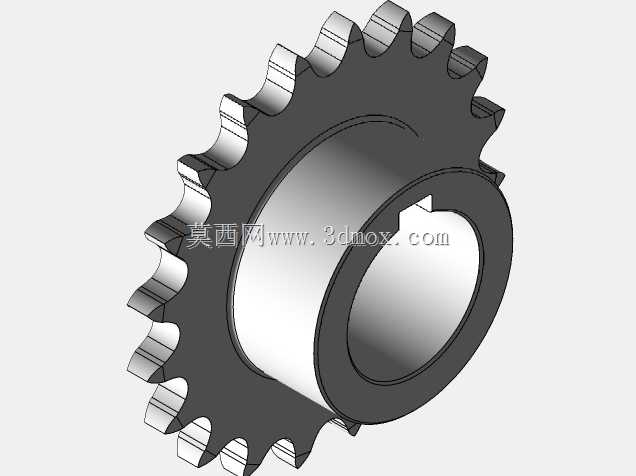

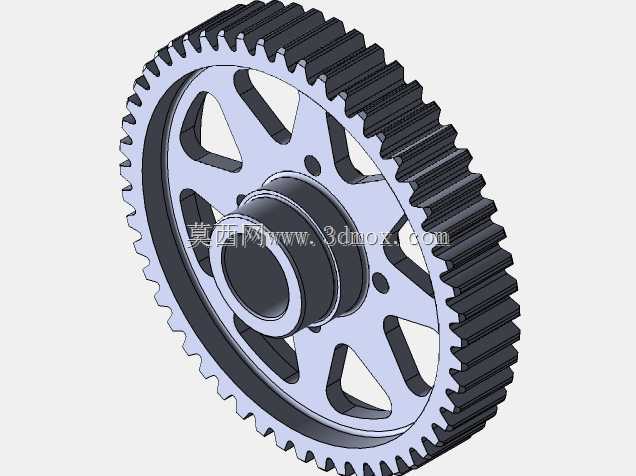

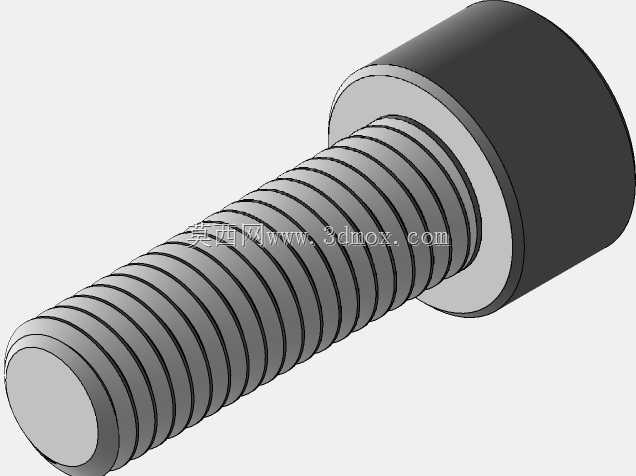

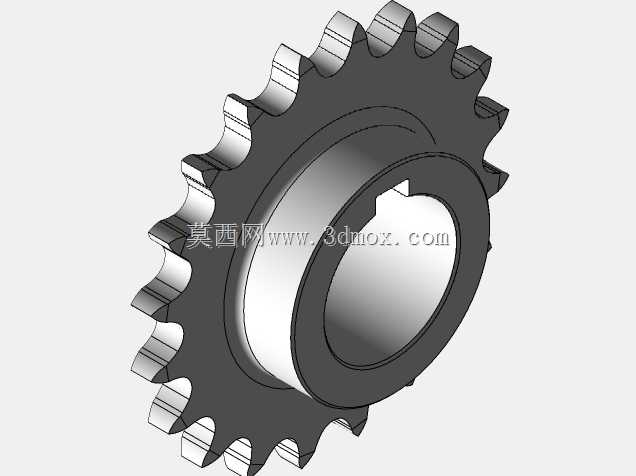

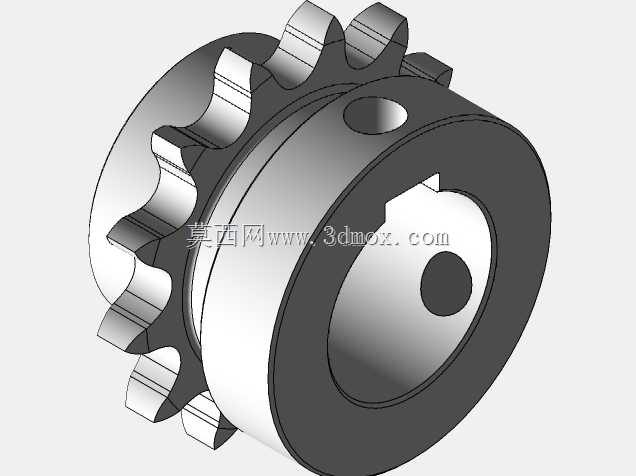

结构设计上,链轮本体采用一体式轮毂结构,外缘加工标准传动齿,中心轮毂预留轴孔与键槽,侧面设置径向锁紧孔,可通过紧定螺钉将链轮固定在电机输出轴或中间传动轴上,防止大扭矩传递时链轮与轴发生相对转动。轮毂轴向厚度经过加厚处理,相比标准链轮提升了抗扭截面系数,能够承受多电机叠加输出的峰值扭矩;齿面两侧预留倒角,装配链条时可快速导向,也能减少链条侧向摆动造成的齿边摩擦。中心轴孔旁的减重孔在不削弱轮毂整体刚性的前提下降低转动惯量,让动力响应更直接,也减少了不必要的材料占用。
安装边界方面,链轮的轴向定位尺寸需要与摇臂链轮座、电机输出轴伸出长度匹配:加长摇臂会改变前后链轮的中心距,建模时需同步核对链条总长度、张紧调节行程,保证后轮在上下跳动、悬架压缩行程内,链条松边垂度始终处于合理范围,不会因轴距拉长出现链条脱齿或张紧过度。链轮端面与摇臂侧板之间需预留足够间隙,避免链条运转时剐蹭摇臂壁面;径向锁紧孔的位置要避开键槽受力区域,防止锁紧应力集中造成轮毂开裂。
设计思路上优先保证传动可靠性,其次兼顾拆装维护便利性:一体式结构省去了分体链轮的拼接紧固件,减少了故障点;标准齿形可直接适配市面通用传动链条,后期更换备件无需定制特殊规格。在整机装配阶段,该链轮需要与电机输出轴同轴度校准,齿宽中心平面与后从动链轮齿宽中心平面保持共面,偏差过大会造成链条偏磨、单侧受力过载,大幅缩短链条与链轮的使用寿命。多电机布局下,各电机输出端的传动同步性也需要通过链轮齿数匹配来校准,保证动力叠加时不会出现相互拖拽的内耗问题。
