竞赛机器人转向用科顺包胶轮毂结构

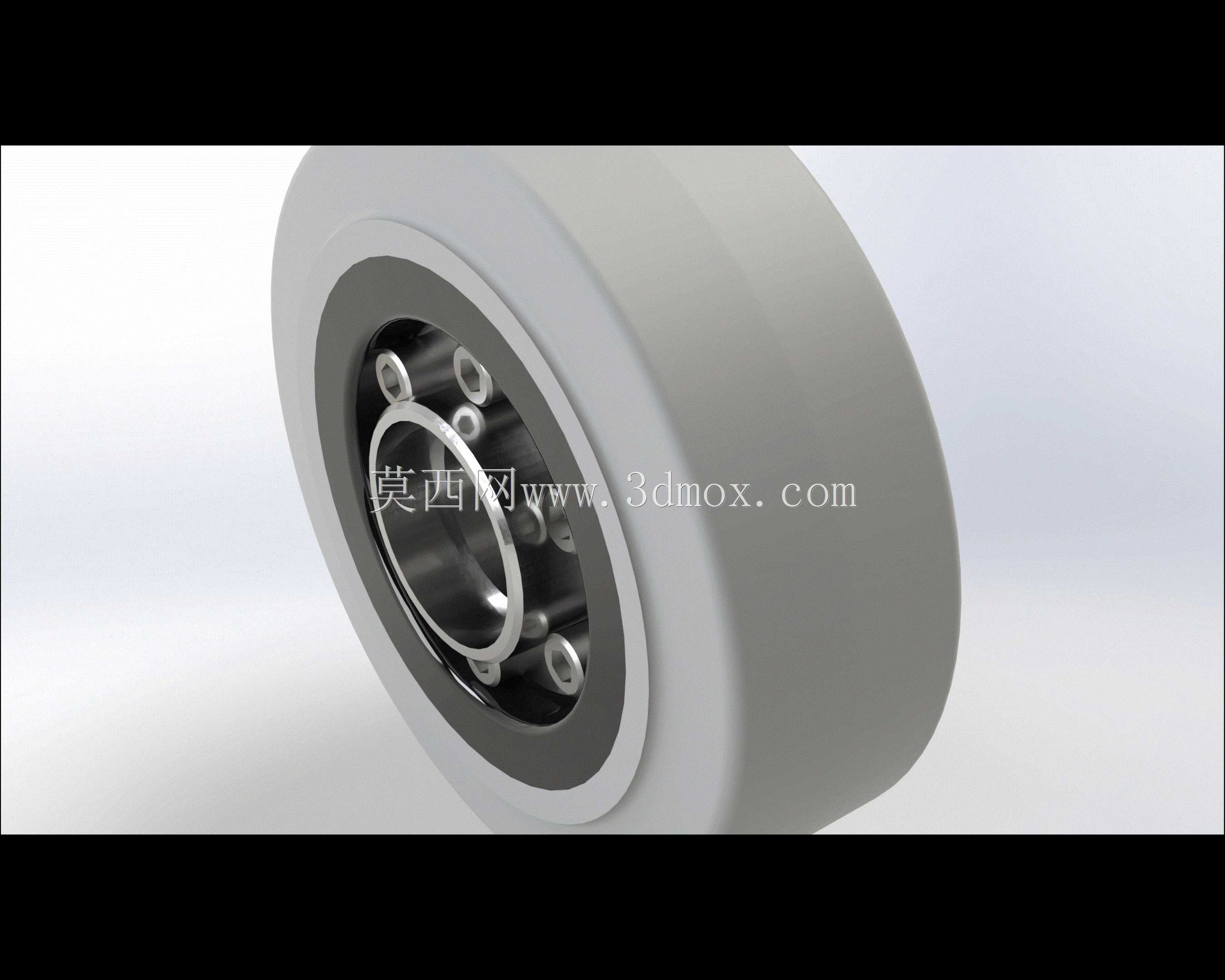

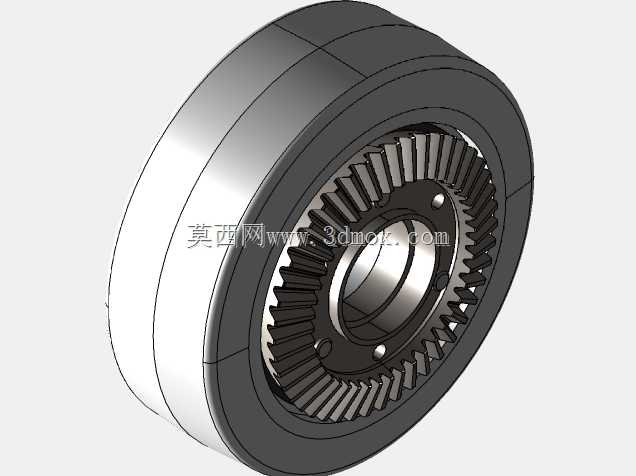

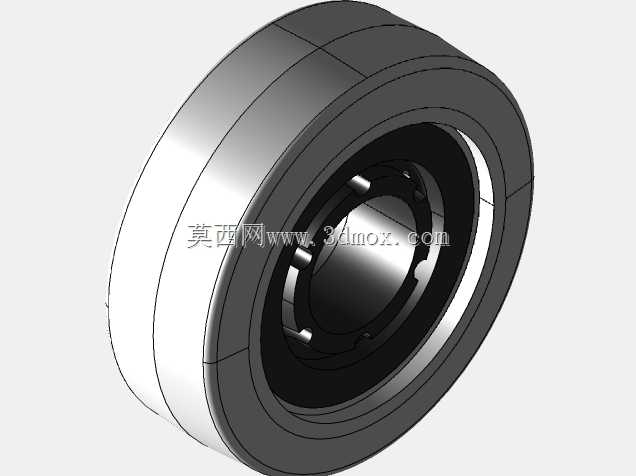

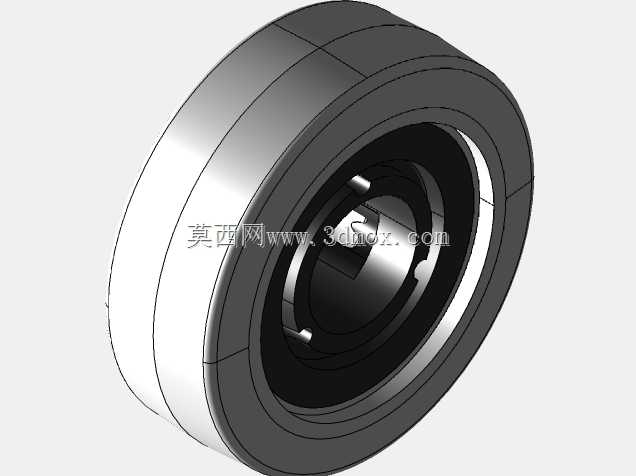

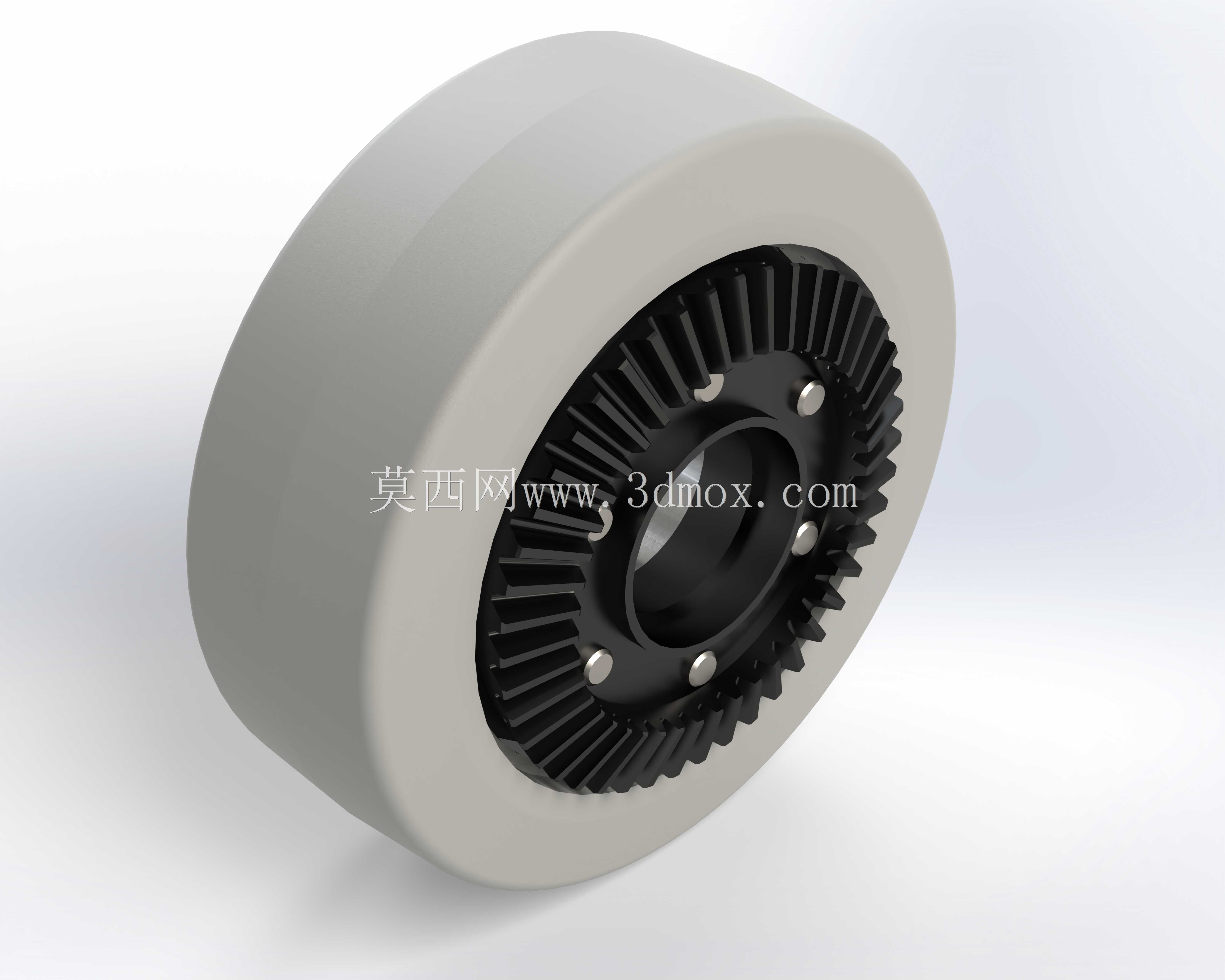

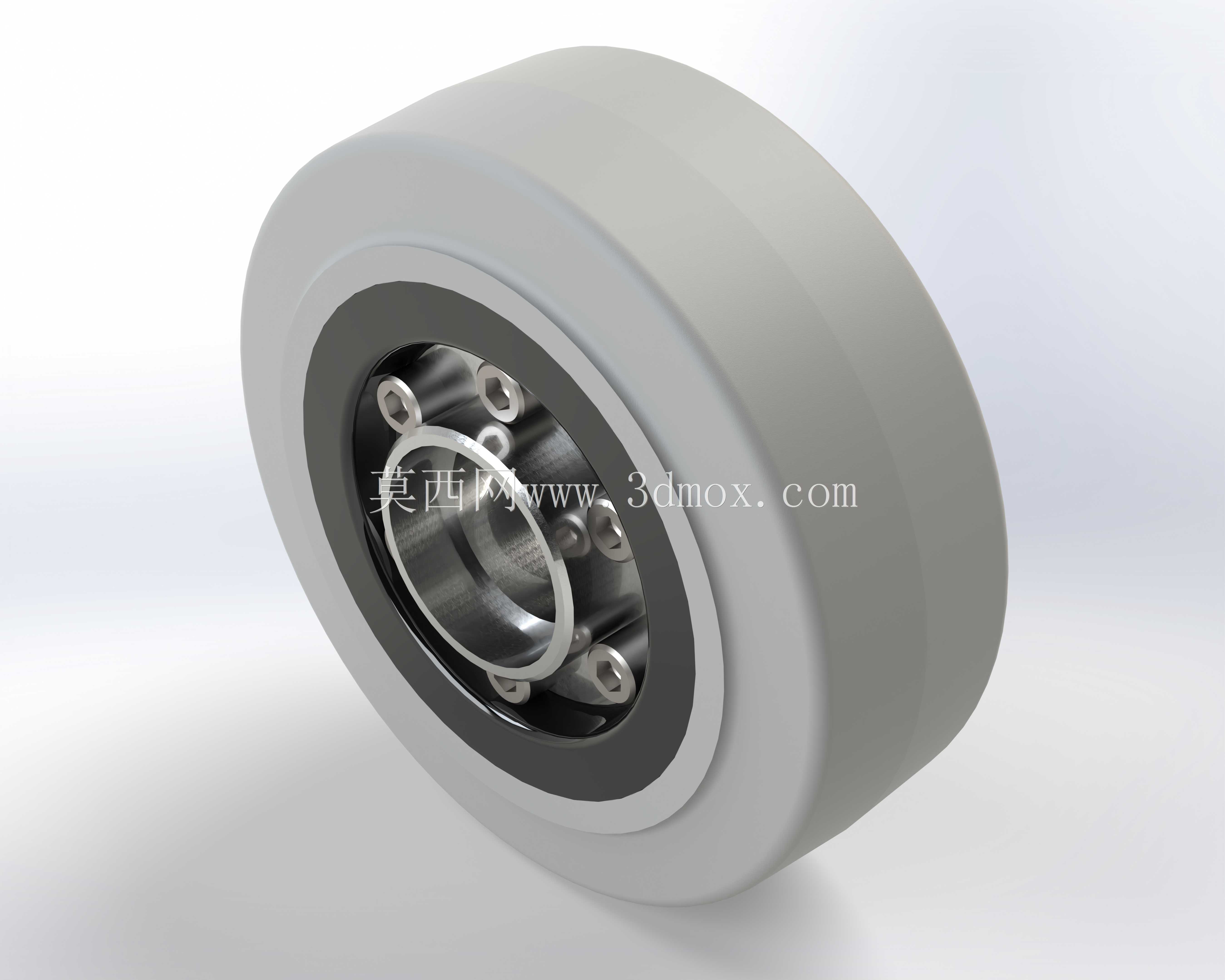

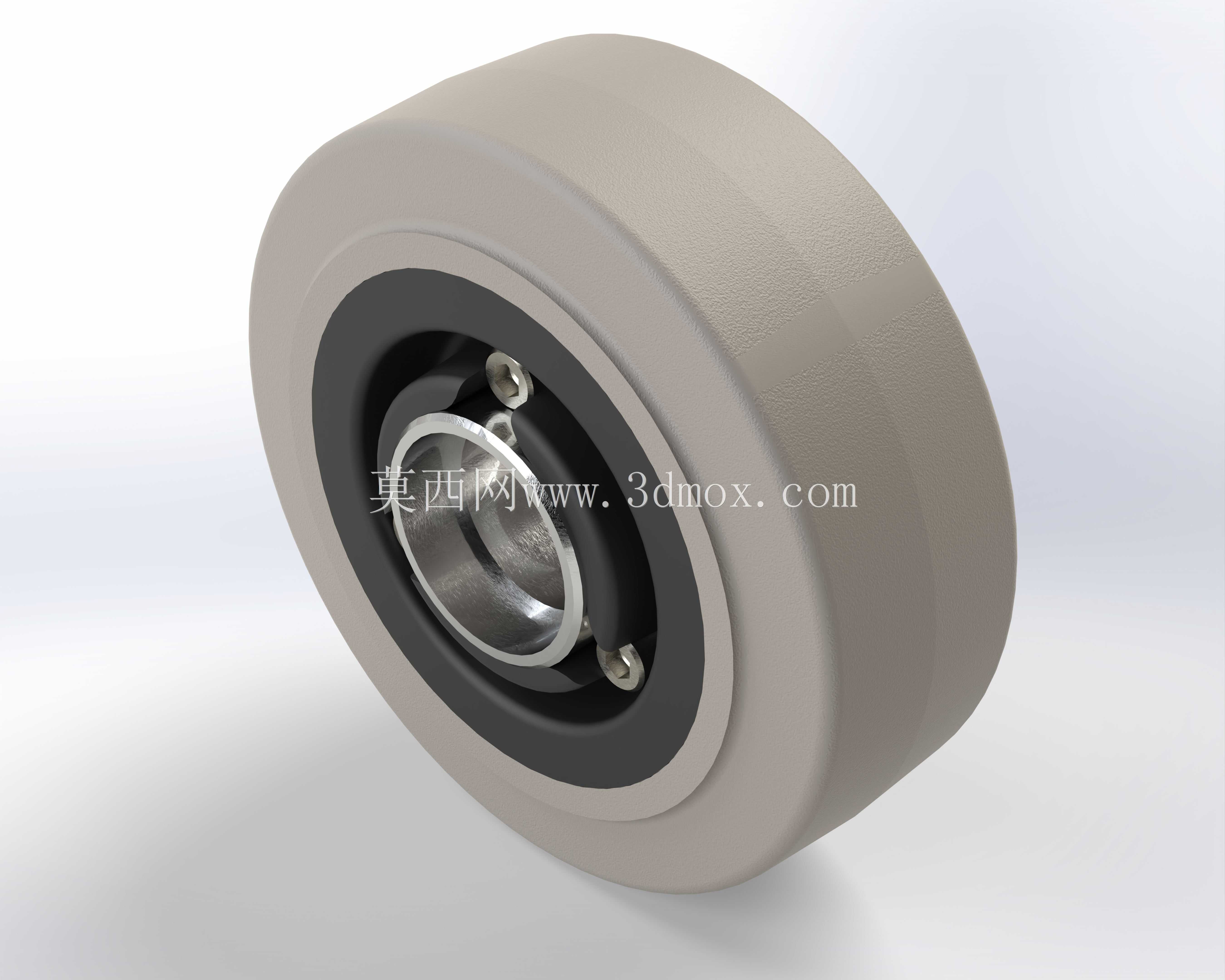

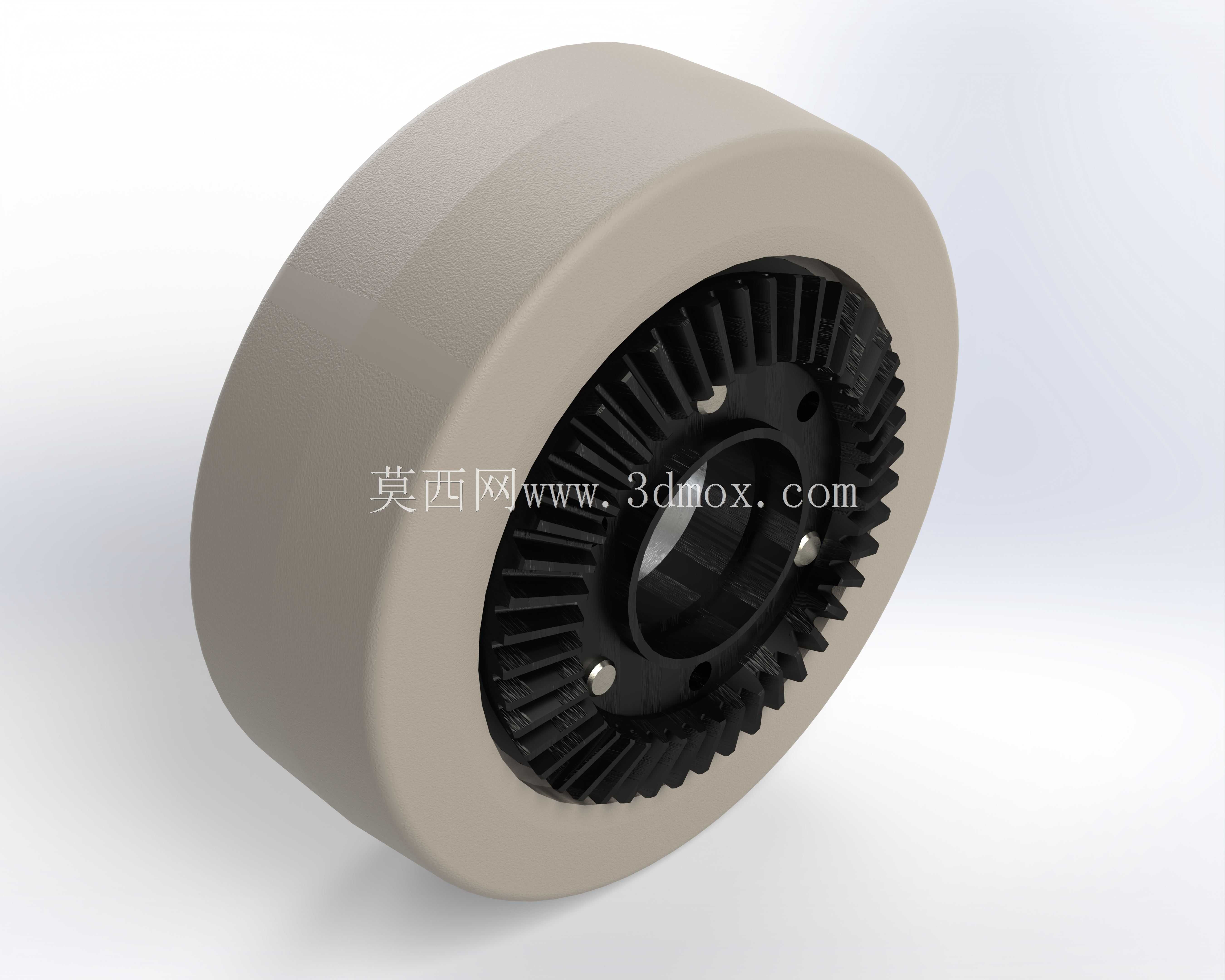

　　该轮毂结构主要面向小型移动机器人、竞赛机器人底盘以及需要紧凑转向支撑的设备场景，可作为驱动轮或随动轮使用。其核心由外侧弹性轮面、内侧金属或硬质承载轮体、滚动轴承以及周向紧固件组成，整体呈短圆柱轮形，中心通过轴承套设在固定轴上，外圈承担与地面或运行轨道接触的任务。

　　从实际使用角度看，这类轮子在机器人快速移动、小半径转向和频繁启停时，需要同时兼顾承载、滚动顺畅和降低冲击。外侧较厚的轮面能够提供一定弹性变形，接触地面后可增大摩擦并吸收微小振动；内侧刚性轮体则负责保持圆度和轴向位置，避免轮面在侧向受力时产生过大偏摆。轴承嵌入轮毂中心，使轮体绕轴旋转，内圈与轴配合，外圈随轮毂转动，适合底盘空间有限但要求转动阻力较小的布置。

　　建模时应重点控制轮宽、外径、中心孔径和轴承安装腔之间的关系。外径决定机器人离地高度和单圈行走距离，轮宽影响接地面积与横向稳定性，中心轴承腔则直接关系到轴系选型。若轴承腔过大，轴承外圈与轮毂之间容易松动；过小则会造成压装困难，甚至使轴承预紧异常。周向螺钉的布置用于限制相关零件相对转动或轴向窜动，螺钉头需要沉入或避开运动干涉区域，防止与支架、轴端挡片发生摩擦。

　　安装边界方面，轮体两侧应预留支架侧板厚度和紧固件空间，轴端不宜超出轮宽过多；侧向支架与轮面之间要保留均匀间隙，避免机器人受载后支架变形擦轮。若采用塑料轮体与螺钉直接接触，应在连接位置增加金属衬套、尼龙贴片或采用合适螺纹锁固方式，以减少塑料孔位在反复振动下松脱。轮面材料可根据场地选择较高摩擦系数的弹性材质，轮毂本体则应保证轴承座同轴度。

　　结构设计思路上，该件不是单纯外观轮，而是把轮胎、轮毂、轴承和连接螺钉整合为一个可装配模块。工程师在选型时需要核对承载能力、安装轴径、轮宽限制、转向半径以及底盘侧板间距；在三维装配中还应检查轮子旋转包络、螺钉拆装空间、轴承压装方向和轴用挡圈位置。对于竞赛设备，轻量化和维护便利性同样重要，轮体应能快速拆换，轴承损坏后可单独更换，紧固件数量和规格也应尽量统一，以降低现场调试和备件管理难度。
