折弯机柔性半径弯曲上模冲头结构

　　这套弯曲冲头属于折弯机上模工装的细分类型，主要用于钣金折弯工序中获得带R3过渡的弯边，适配常见的数控折弯机滑块装夹接口。现场加工薄板箱体、电控柜门板、装饰罩壳时，普通尖角上模容易在材料表面压出明显折痕，或者在小半径折弯处造成外侧拉伸发亮、内侧起皱；该类冲头通过工作端连续的圆弧成形面，让板料在下压过程中沿圆弧逐步贴模，弯曲应力分布更均匀，特别适合不锈钢板、铝板以及表面预涂覆板材的折弯。

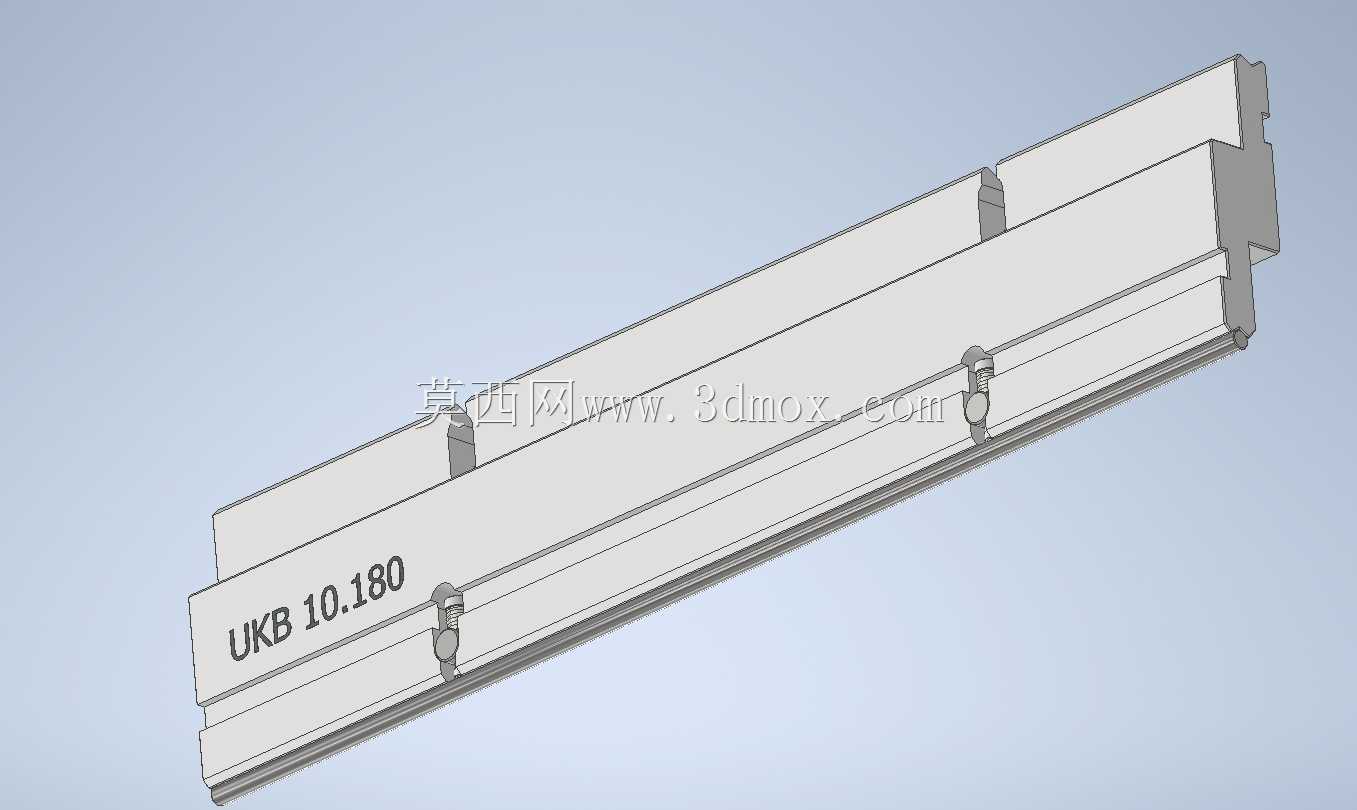

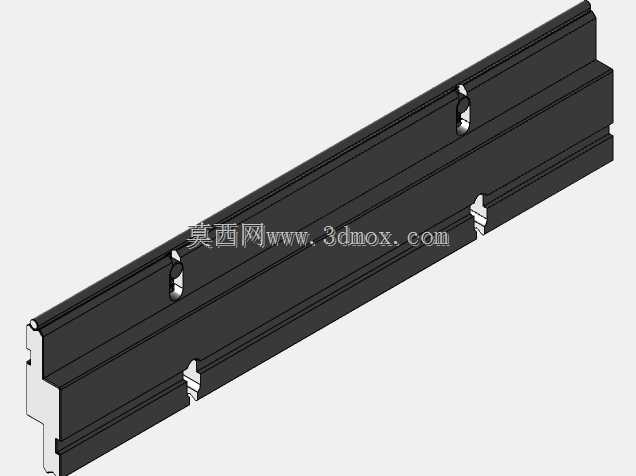

　　从结构上看，模体采用长条分段式外形，上部为与折弯机夹具配合的装夹柄部，截面保留标准锁紧槽和定位面，安装时可直接落入上模夹具，靠侧向夹紧块固定，不需要额外改制滑块。工作部位位于模体下侧，型面沿长度方向保持一致，端部标注的10.180对应模具的有效工作高度与成形规格，R3表示工作端圆角半径。建模时需要重点控制装夹基准面与成形圆弧的相对位置，若平行度或高度偏差过大，折弯后工件会出现角度不均、直线段错位等问题。

　　设计思路上，该冲头并非单纯依靠一个固定尖角完成折弯，而是配合柔性半径弯曲工艺，通过模具型面、下压深度和后挡料位置的共同作用，使板料形成稳定圆角。模体侧面设置的连接与定位结构，便于多段模具拼接使用；在加工长板材时，可按工件长度组合若干段冲头，减少接刀台阶。端部的止口和缺口则用于相邻模具对齐，保证拼接后成形面连续。对于短边、窄边或局部折弯，也可选取单段模具安装在滑块相应位置，避免整长模具干涉工件已成形区域。

　　外形边界方面，长条模体的高度、厚度和夹持部尺寸需要与机床开口量、夹具槽宽及下模V槽规格匹配。选型时不能只看圆角半径，还要校核折弯机最大开启高度、工件展开后的避让空间，以及上模下行至下死点时是否与工件翻边发生碰撞。三维建模中应保留装夹面、成形面、分段连接面和避让槽等关键特征，便于后续在装配环境中模拟折弯全过程，检查板料从定位、下压到回弹补偿的运动关系。

　　实际应用中，这类冲头常用于多品种、小批量的钣金车间，通过更换不同圆角和高度的上模，可在同一台折弯机上完成不同弯角、不同内半径的零件加工。模型结构清晰，成形工作区、夹持区和分段拼接区划分明确，能够为模具选型、干涉检查和折弯工艺排布提供直接参考。
